四腿八叉木櫈的划线

何一

学习了

氯化钠

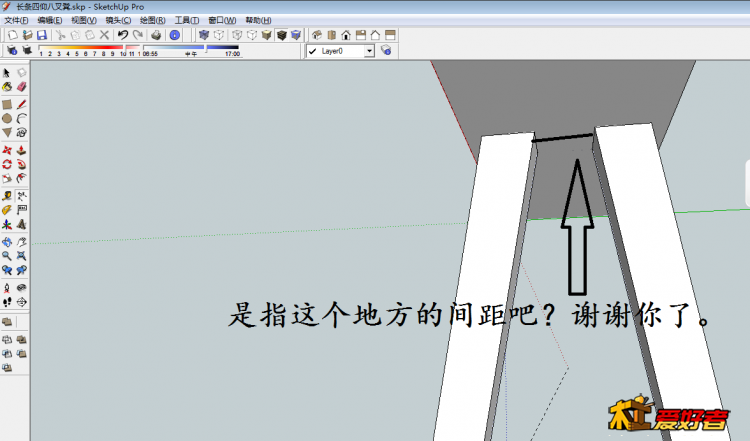

谢谢楼主的无私分享，仔细阅读研究学习了一下，也画了一个图，有不明之处，还望楼主指点一二。如图，文中所说的眼儿间距600mm和72mm，我理解得对不对？

/ `$ x* r& C4 B

tiankong681001

   我说的是两眼之间的内径，不包括眼的宽度。发现你的几个问题。1.两眼之间的尺寸全部是内径，因为无法确定凿子的宽度是多少，榫头的厚度等于凿子的宽度。2.榫头的厚度一般为料的厚度的1/3，隼的厚度过厚和过薄，都会影响工件的强度。在木料比较厚的时候，为了增加强度可以做双榫处理，见过双榫的长条櫈吧！单榫的长条櫈，16～18比较合适，20mm也可以。不能超过20。小木櫈的榫12～13即可。
   长条櫈的地面尺寸不对。16%的斜度等于凳子每100mm高向外斜16mm，450*0.16=72，两眼内径600+72*2=744。详细点说：72是凳子一头的斜度，所以72*2，知道了纵向的尺寸，横向就是72+72*2=216。744是两腿之间地面的内径尺寸。216是两腿之间地面的内径尺寸。
: ]  f8 F$ C7 M7 n' W9 l8 U

tiankong681001

   长条櫈两端的距离，   指的是凳子腿的外侧到它的端头的距离。
& {7 q, s/ a3 w   木工是一个比较原始的工种，所以不像机械加工一样，既不像机械加工对尺寸要求那样严格，又不是一成不变，所以，资料里讲的长条櫈的横向斜度在15～18%之间，也就是不小于15%，不大于18%，一般纵向在15%～25%之间，25%的斜度是它的极限斜度。为了方便划线，所以纵向和横向的斜度，大部分采用一样的斜度。

tiankong681001

我已经尽我最大的努力来帮助木友们。还不理解的，可以以1：1的比例在纸板上做图，胶合板上更好，可以在制作中多次求证。
' j. f# I1 o6 B5 f, R    实际上的木工加工，抱歉不能讲了，篇幅太大实在没有时间和精力。
   技术要求：凳子的高度，宽度+2-1（mm），四条腿的对角线+2-2，全部倒角r3~4mm，眼和榫的结构处的间隙1mm以内，凳子腿的地面接触处倒角r5～6，不允许有残留的胶遗留，表面用砂纸磨光。

氯化钠

( x5 E/ C! v9 D9 @) U8 U

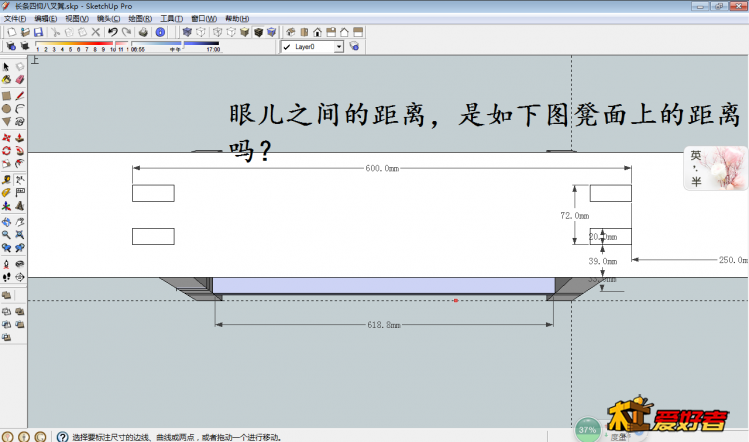

! R$ n; e' G5 f4 P1 `, H3 v谢谢您的无私指教，学习收藏了。再明确一下，文中的72mm是板凳板面下面的眼儿间内径距离吧。
+ T2 r$ s2 Z9 W) ~3 Z! C
. z+ x9 X7 x6 w4 H% W, O

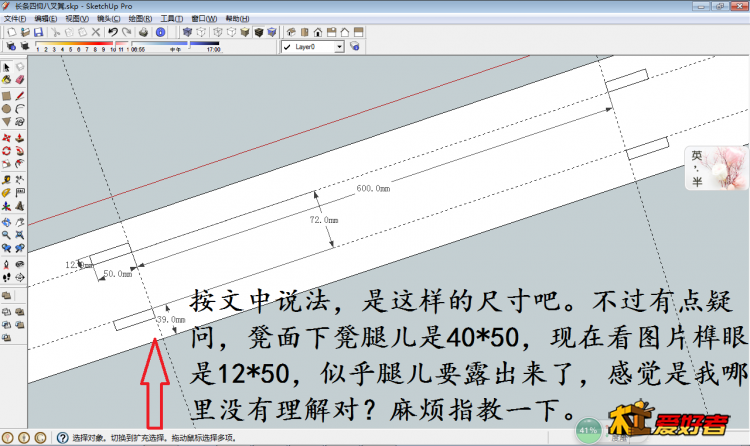

* p2 u/ Z' P! n又画图比量了一下，感觉还是哪里没有理解正确。如下图。

5 D# }: `+ Q' f/ E+ s1 A! p, f

氯化钠

上面的帖子为了方便观看，重新编辑了一下，节省空间了。谢谢楼主！！

tiankong681001

看来你是个有心人。我要谢谢你！你让我发现了我提供的数据错误。我在教材的改编中数据的运用错误说声抱歉。   （此贴只是帮助新木友，在改编时没有仔细的审查，出现数据错误，请木友们谅解！）
# T, G6 ]+ j+ _& V) O   凳子面上面的两眼之间是64mm。你可以按照16%或者17%计算中间横撑的长度，横撑  底面的长度大于面的宽度即可。
& s; ~6 Y% r. Y% z/ @( M! N: z   所以说木工是一个比较原始的工种，在斜度计算方面不是很严谨的。   但是经过斜度计算出来的尺寸，一定要严格执行。

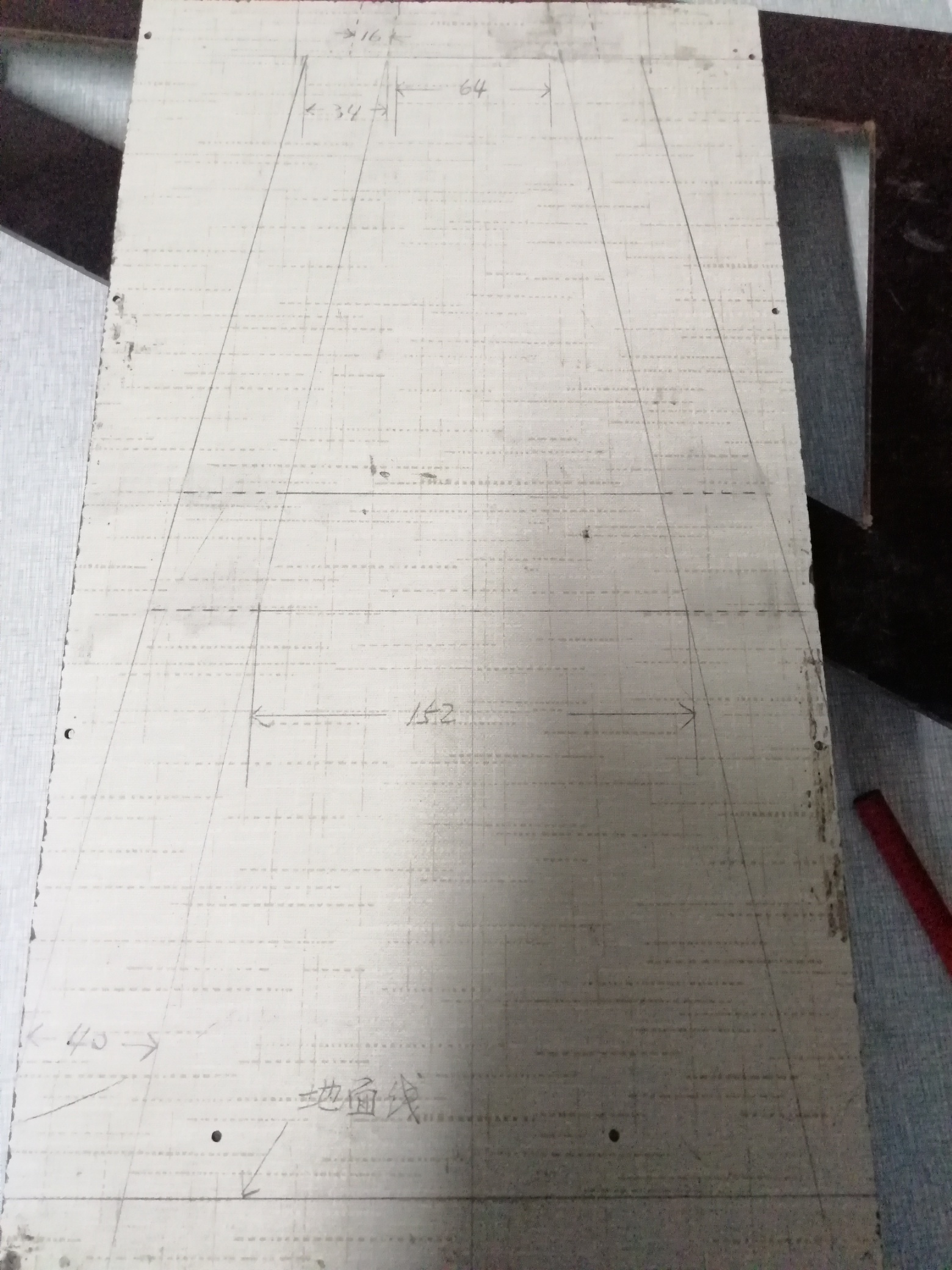

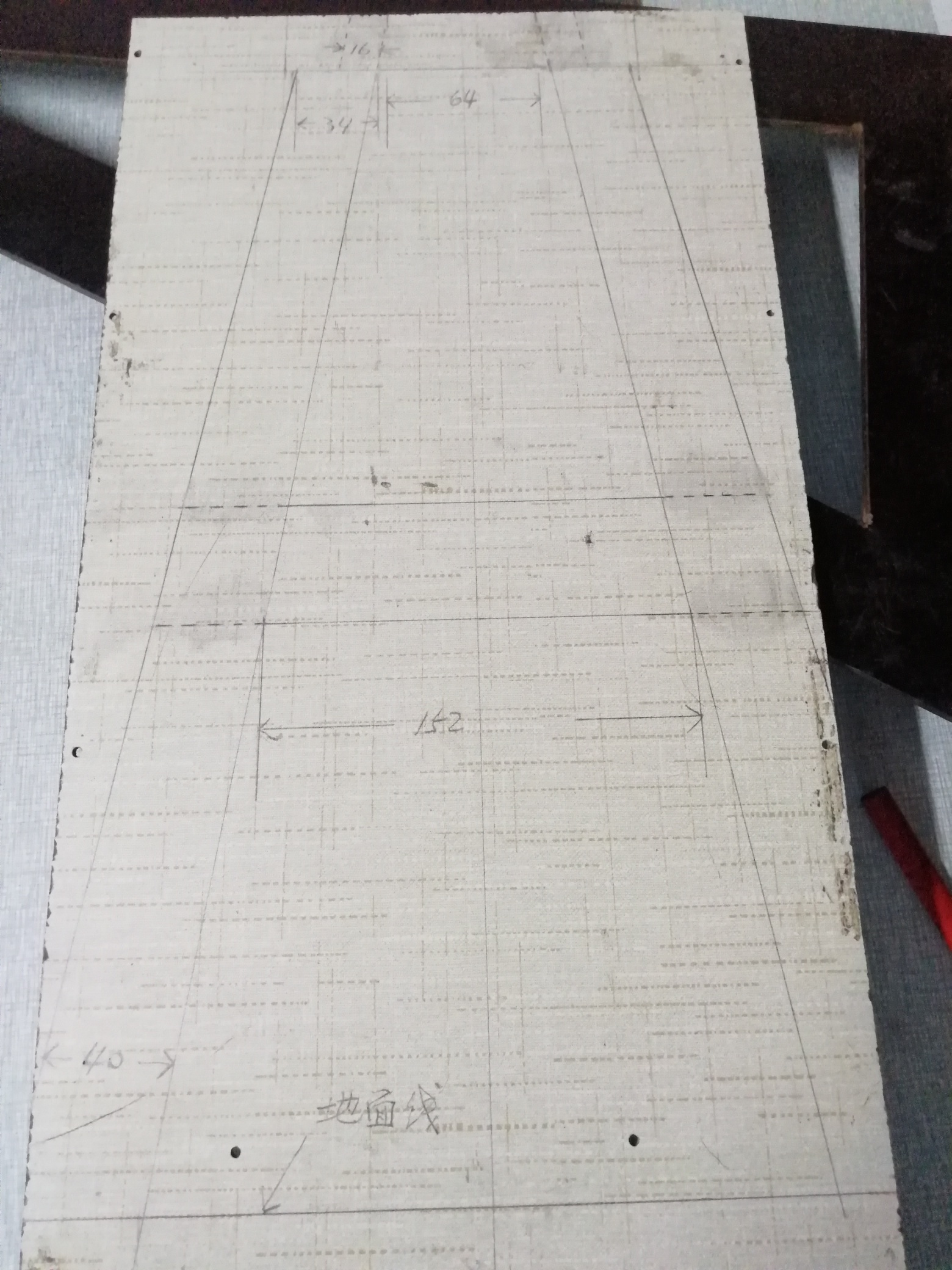

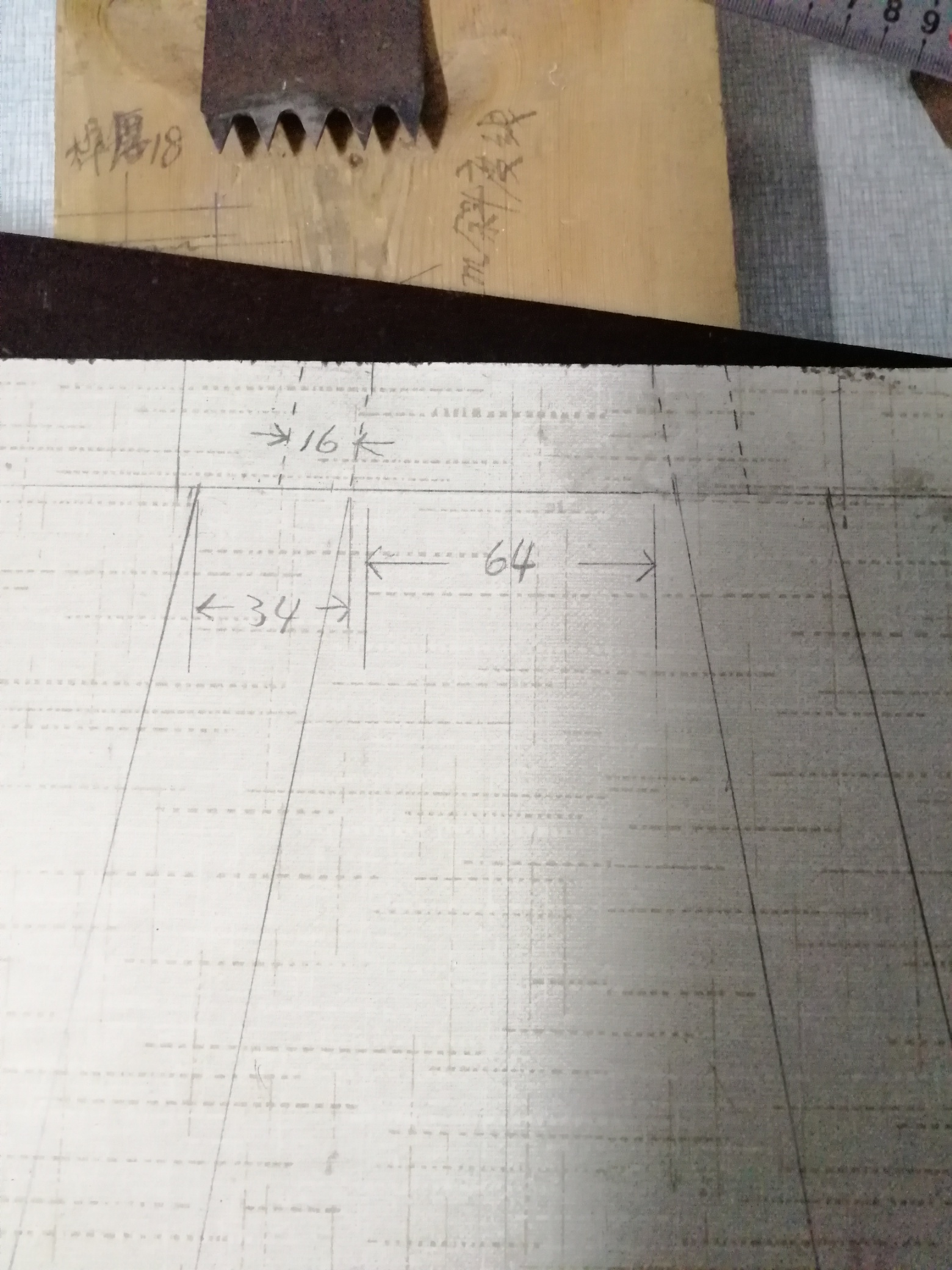

( B2 z2 n) U$ E; F) {& u0 {7 {! @   我又按照1：1画了一个实物图，你可以做参考。

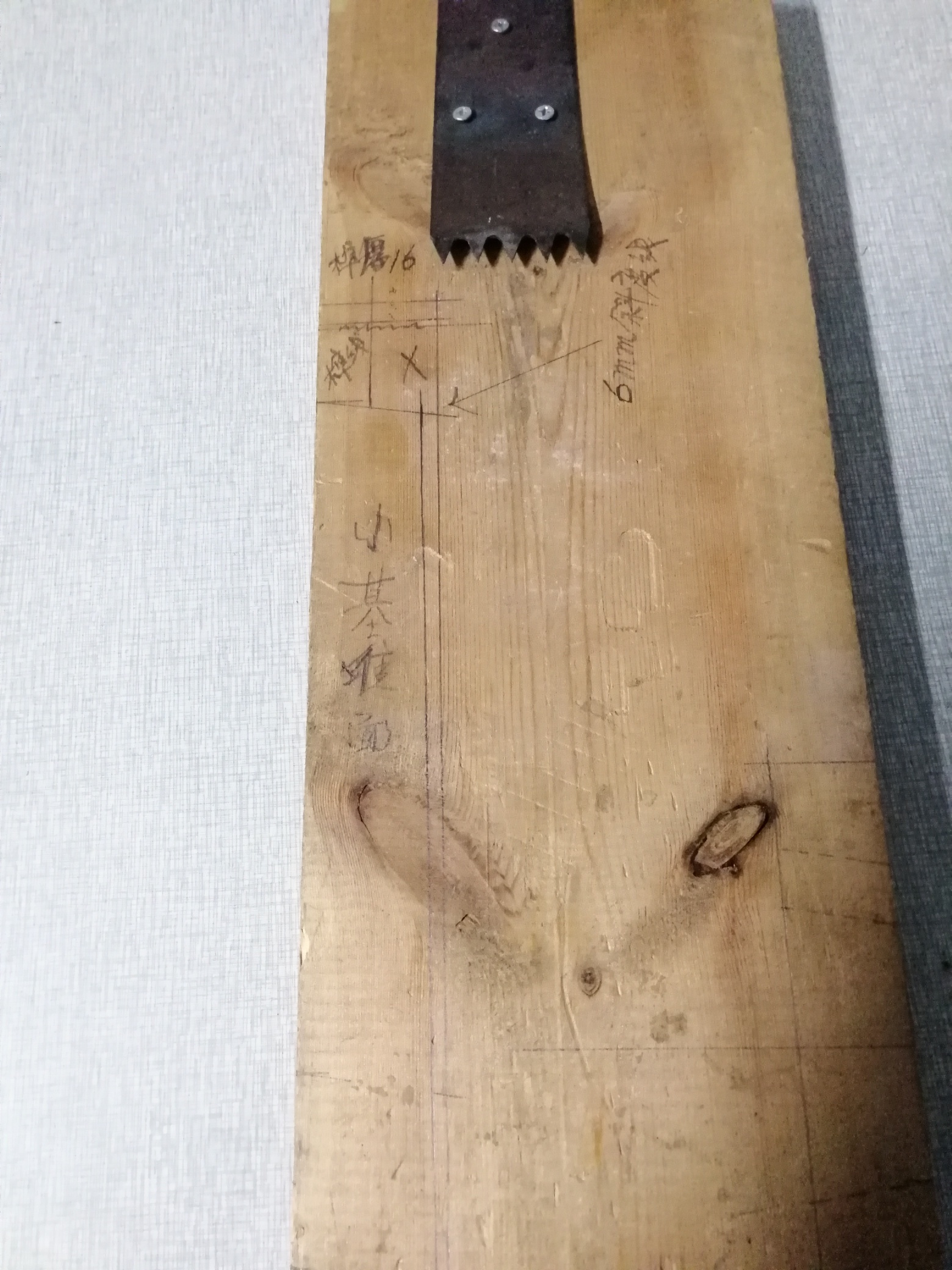

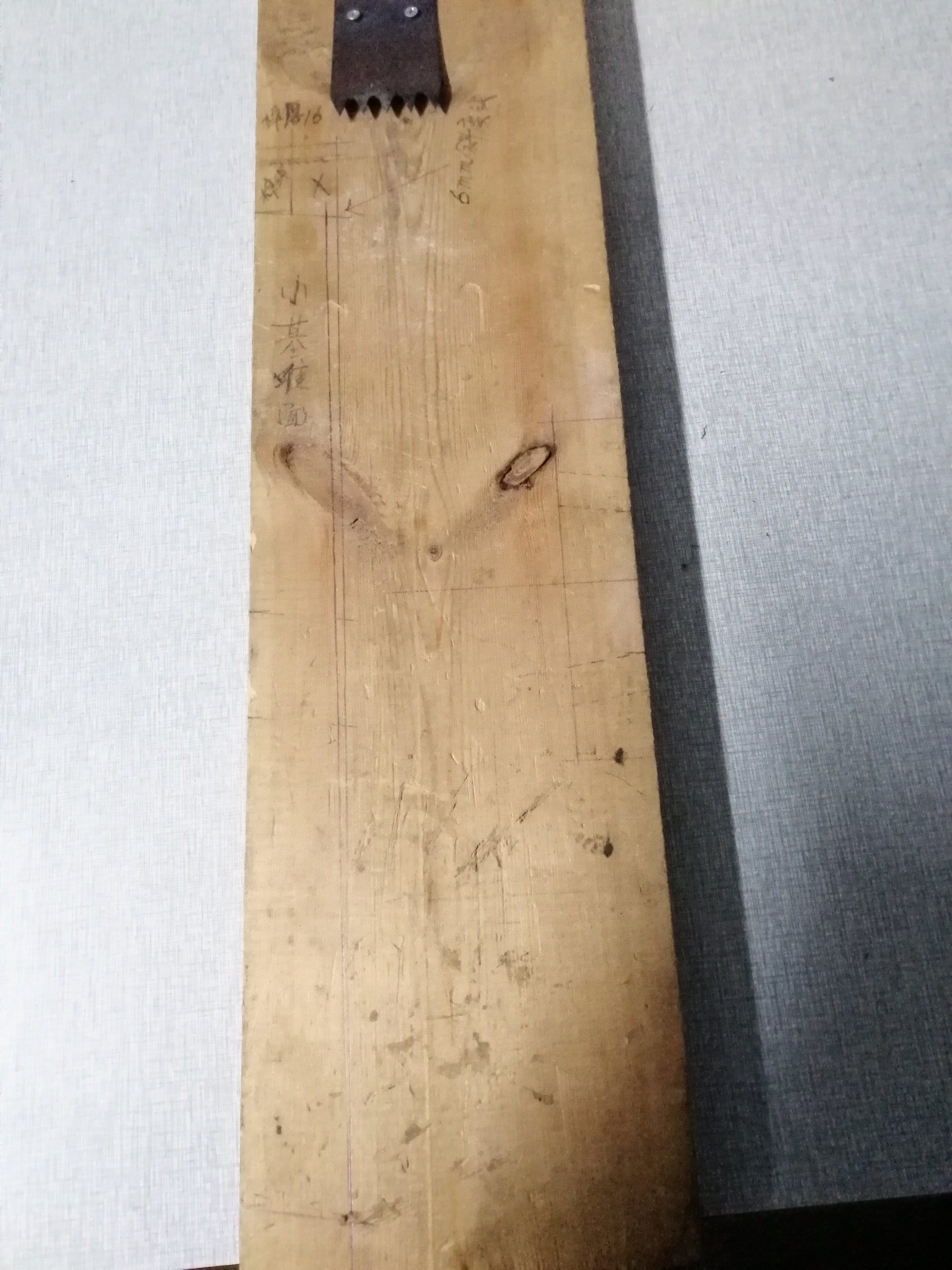

   木櫈实际操作中，它的腿整体是有斜度的，经过斜度处理后它美观，又不影响强度。櫈腿的榫，眼全部加工好后，要再做斜度处理，特别是腿的厚度一定要加工，否则就会出现你说的腿会从侧面露出櫈面的问题。   从加工好后的凳子腿榫肩的外侧，在腿的厚度方向划出6mm的线，腿的下面40，上面34上下连接划线，然后进行加工。腿的宽度方向的斜度，可加工也可以不加工，为了美观好看加工时，上面44mm宽，腿的下面保持50mm原状。但是你如果要加工腿的宽度的斜度时。切记切记！划线时櫈面的眼线长度要划成44mm长。在腿的宽度方向斜度加工划线时，要注意：它是在宽度方向的两面加工的，一边加工3mm.加工好后的上部是44mm.下面是50mm。如果单面加工斜度，新手们会出错。木料加工划线前，一定要挑选基准面，并要标注基准面符号。（因为木工加工以基准面为准。）

tiankong681001

氯化钠 发表于 2019-09-24 20:26
+ H5 Z9 c6 C9 d! Q上面的帖子为了方便观看，重新编辑了一下，节省空间了。谢谢楼主！！

氯化钠

谢谢你的回复，又学会了一招。向您学习，共同进步！！回头好好比量一下，再做一个试试看。

氯化钠

实在不好意思，这句话怎么理解？？“纵向撑子的长度：撑子上面225*0.32+600=686.4   然后再加上20mm，因为腿宽50，撑子30厚，撑子离腿边有10mm的差，所以加上20mm。长撑子上面全长706.4。”，尤其是  离腿边有10MM的差  ，画图比量了一下，没有搞明白。还望明示。谢谢！！
6 D; \1 {* B/ x& [

tiankong681001

氯化钠 发表于 2019-09-25 21:06
; t( A7 @6 g# y9 s2 y2 |实在不好意思，这句话怎么理解？？“纵向撑子的长度：撑子上面225*0.32+600=686.4   然后再加上20mm，因为腿宽50，撑子30厚，撑子离腿边有10mm的差，所以加上20mm。长撑子上面全长706.4。”，尤其是  离腿边有10MM的差  ，画图比量了一下，没有搞明白。还望明示。谢谢！！

tiankong681001

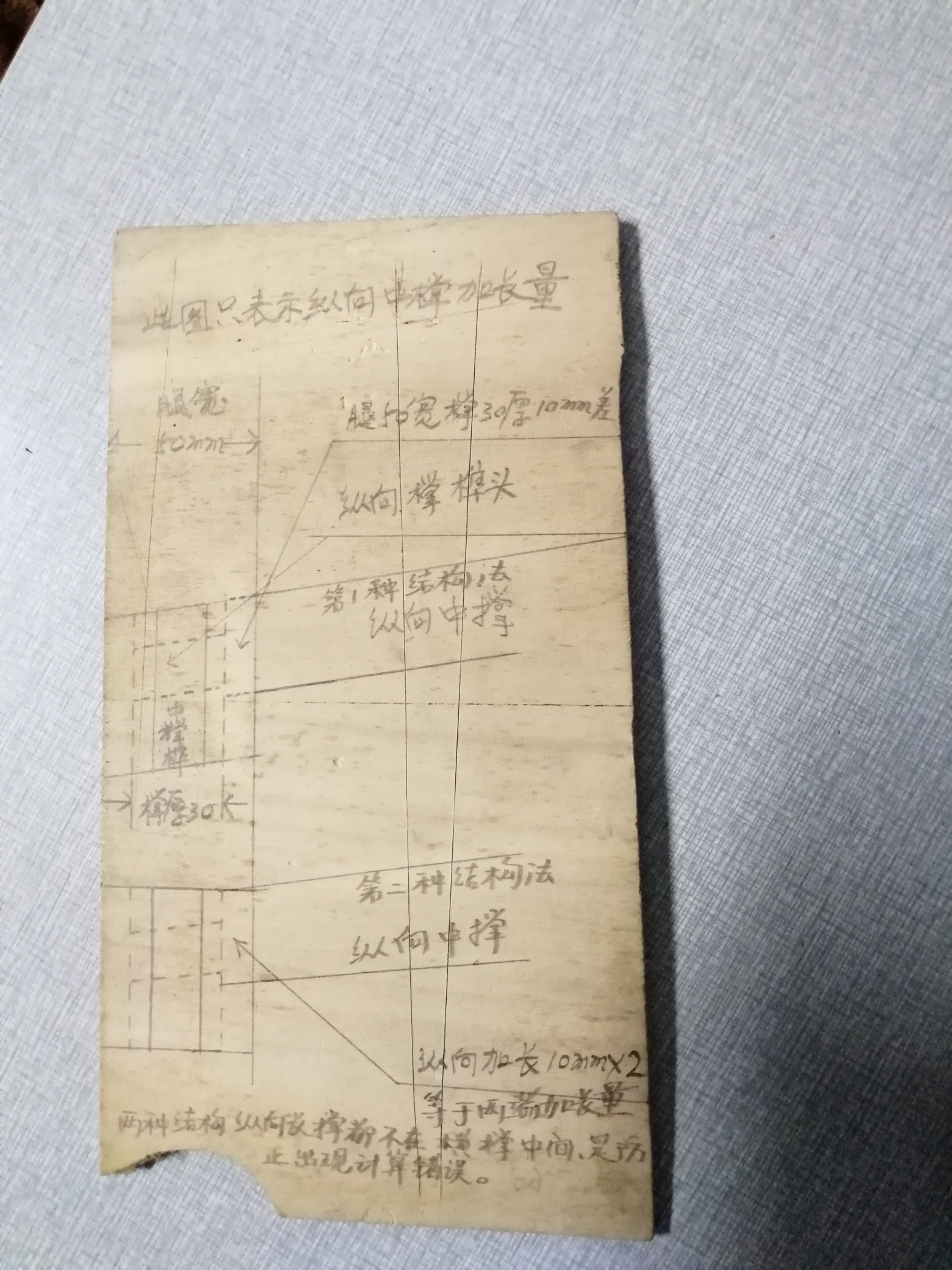

   看到上面的1：1结构图，你应该明白了纵向撑子加长20mm的原因，它就是中横撑的厚度中心和腿的宽度中心在一条线上时，腿的宽度和中间撑子的等厚差。 一头10mm，所以需要加长10*2=20mm。
    我们一般采用第二结构方法，因为它不需要重新下料。缺点是中间横撑和纵向撑子的结合处不在一个平面上。
. Y' w  z+ ?7 h' G; v) ^   第一种结构方法是，另外加工二根30*50*310的木料。划线和加工方法相同，组装成型后，把横向中撑和纵向撑子的连接处，刨成一个和纵向撑子的平面，使横向中撑的端面成为平行四边形。然后和腿部组装连接。

氯化钠

谢谢您的解疑答惑。我的理解是横向撑和纵向撑的榫头有交差且在凳脚的同一高度位置的两面插入凳腿儿，不知道我的理解是不是正确的？？天生愚笨，还望见谅。
    另外，如果横向撑和纵向撑在凳腿上的位置错开，是不是就没有这个问题了？？

tiankong681001

我说的长条櫈和你说的不是一个类型，我说的是在纵向只有一根撑子。你说的是两侧都有撑子的木櫈，它和腿直接连接，不需要加长量。
