特的冲了5块钱发帖

神秘男人

弱弱的问一句，这是什么机器呢？

斗斋

地

夏天pq

呵呵，在木工论坛讨论机械制造.有意思

夜半磨刀客

小白我就默默的围观

多学点

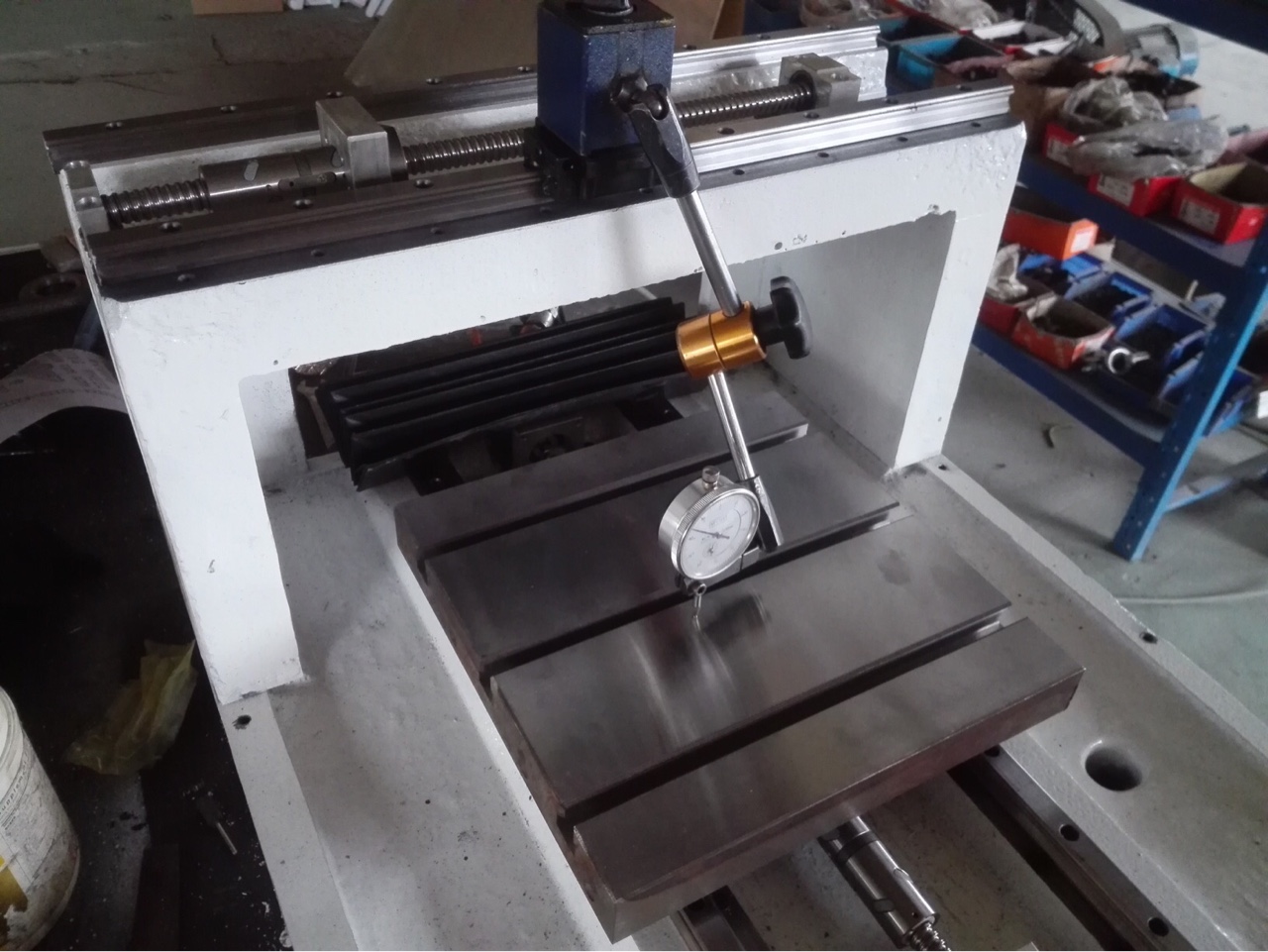

工业铣床按这个结构制作行吗？还真能铣铁？

心佛即佛

湖湖说的对，不叫铣只能叫磨。铣床直接一毫米往上。

lvsq

湖湖 发表于 2019-08-03 02:16
本帖最后由 湖湖 于 2019-8-3 02:23 编辑
! E5 D& R# w/ n
这机器铣钢是不可能的 充其量叫磨钢. 但是作为雕刻机这种结构很正常.软金属 木头 玉石加工是可以的 但是 下面要垫个接水的盘子阿 周围要封起来 要不这24000转甩的到处都是. 而且电机防水 散热都要自己在做 只能算半成品. 另外这种结构不可避免的 ......噪音特别大. 这个没办法.除非做个隔音防护罩 整个罩起来.  这种板材结构就这样..........至于精度就不扯了 那是个坑.
& \' p. O" ~: j. [; s5 a0 H
结论 是个符合要求的雕刻机
优点 占地小
+ P: U4 f% w9 a& I( _/ D# B0 v缺点 没防护 噪音大 .自己想办法解决去吧.

另外我不赞同你这句话 "谁能用手指把20mm 厚120毫米宽的钢板压变形到毫米减0.05"   虽然说 120毫米的钢板变形0.05 毫米是很难  但是你这个 导轨要变形 0.05毫米 还真简单.............目测是20方轨  就算是30 的 一指头 变形0.05  不稀奇. 何况雕刻机本身结构就是各种杠杆...........以后真的别这么说........~雕刻机 别扯精度 精度是 CNC的事......而且0.05 的精度还不是普通CNC 是精密级的  机器没2吨 别扯这个. 真正搞CNC的自然知道为什么~~~~~~何况你这是板材机.

0.05看你什么尺寸！大师：我洗个1mm方形能保证0.05你信不！精度是跟尺寸相关的。

lvsq

照楼主这个设计，虽然钢板撼动不了，可是导轨和螺丝连接是弱点，毕竟悬臂那么长，浑身都是螺丝连接，根部变形一个微米，端部可能放大到一个丝，加工金属还是三毫米一下刀具慢慢磨，变形太大前刀受不了。

往事随风去吧

楼主来了就来了，何必羞答答的样子？论坛不就是大家交流讨论的地方么？
& F2 I5 h3 B& p
& _6 [$ |9 z3 G百度输入上贴标题你可以找到那贴，不知道楼主的关键词是什么？

& }. j1 K! I# m  q' q2 a3 W/ N木友上贴：
3 k7 p, b- G& y8 s" h
  |; s! ?" K7 P, Z( A某鱼淘的机机，用来做板材眼镜的，大家觉得怎么样这结构
' K$ y! l+ h+ o6 l" p: o# ?) m

( Z2 s1 w3 c! `2 X1 Mhttp://www.zuojiaju.com/thread-903412-1-1.html?_dsign=cfc89728

* O8 _- M6 G: n! L6 e# R
# N( d4 p! ]1 [% m+ O1 M, M. S3 t3 [怎么感觉你的百度引擎强大过谷歌搜索引擎了啥。


1 Q# \. f$ i- }6 a你贴的这张图看不出什么，但是上贴的机器，Z轴的BK装在哪里的？
至于说BKFF混搭，用的什么轴承，什么品牌线轨滑块丝杆，钢板时效没有等等，不去讨论，因为上贴我都回复了，3000元不贵，那个买家做眼镜框切割没毛病，也挺适合他干的活。
7 Z% C/ D" @" C+ @) K

* f. \# ^2 k. [- S0 ~3 C- Y6 s至于说Z轴转接板你精磨两面的，你精磨六面都打破不了物理定律-----框型盒子没有侧面支撑，永远都会有形变的！
4 A! f! M4 T* D

当然你说这机器能干钢干铁，没毛病！慢慢磨就是了！是个机器都能干能磨的，我只能说，我看这结构，一块像样的木牌子都干不好！不信试试你就知道了。
8 v  A" T: c& h" O' J

& h5 J% d$ J% j( i4 e$ j0 n至于说上贴我说，一个成年男人大子母使劲（大约20公斤力量）玩下压主轴会有毫米级的移动，你不信，不信你打表试试啊？
. q/ n" V/ \5 p0 j4 ^

" o) }3 m) H# |( \5 A+ M1 P


, ]: C: j* E2 u6 C) W

折腾娃爱折腾

我也是

嘻哈1

折腾娃爱折腾 发表于 2019-08-03 08:36
- v. F* O6 i4 d8 H% U我也是

哥们可是整兵？

往事随风去吧

哈哈，看来楼主发帖是针对我嘛
$ L, X) n7 X2 c" ?( K) `* D
因为上贴我回复过，这机器原型机是日本图纸，感觉我对雕刻机了解还是多啥。
# M- }: S: _+ G, L) K: o% H3 w

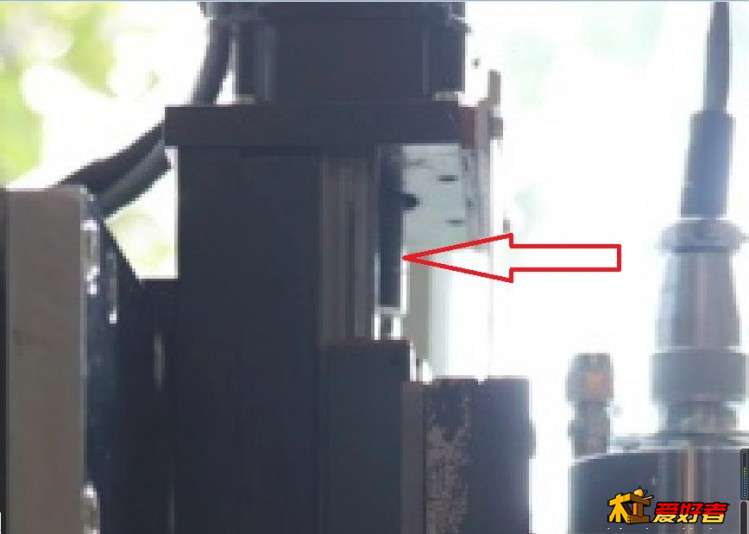

另外你贴一个貌似上银的滚柱滑块线轨的图干嘛？未必你这机器用的这货？
3000元差不多就这机器尺寸的上银滚柱滑块和线轨的价格吧。

嘻哈1

我只想说您这个是结构问题和磨不磨没有半点关系！不知道楼上这位是不是整兵，微信名和整兵一样！整兵和楼主犯的一个毛病，不同的是整兵认识到机器不足在积极的改正！把原来x躺着的结构改为传统一体龙门！相比楼主技术和设备不可能比整兵还完善！

dragontiger

往事随风去吧 发表于 2019-8-3 08:50
哈哈，看来楼主发帖是针对我嘛
. y: i  Q( t4 V  D6 i( z
因为上贴我回复过，这机器原型机是日本图纸，感觉我对雕刻机了 ...

卖机器的人都把自己的机器吹上天的，看多了就习惯了。
6 T( p- {, J1 a
+ K( l& X( X6 W0 B! k( B

往事随风去吧

嘻哈1 发表于 2019-8-3 08:56
; [' w# h1 q; F, D: b( F我只想说您这个是结构问题和磨不磨没有半点关系！不知道楼上这位是不是整兵，微信名和整兵一样！整兵和楼主 ...

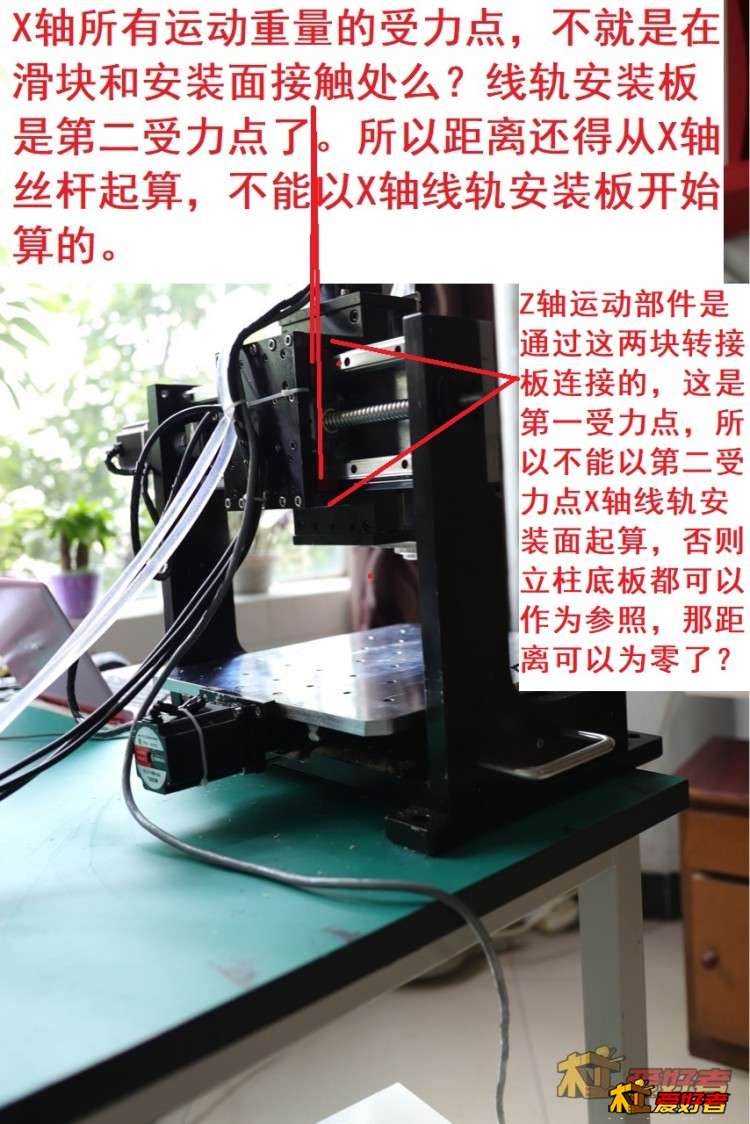

' A& o: u9 q$ J7 w+ u* K8 j其实楼主和你贴的图，造机的都是犯了一个低级的常识性错误：
, Z  e& m% v3 [+ P0 u5 w! D龙门雕刻机，在保证行程的前提下，主轴越靠近X轴丝杆越好，精度强度越大，这个神仙都改变不了的！
# I4 m& @: W% }9 E% M比如说楼主这机器（当然多年前淘宝看到的所谓日本原型机图纸，X轴线轨丝杆到底是前装还是背装，不得而知了），X轴线轨丝杆背装，通过两块转接板桥接，相比前装，很明显就增加几公分的力臂距离的了，况且这种框型盒子没有侧边三角支撑，结果是什么，不言而喻了吧？

5 a3 ]( Y6 G) w* V1 R* ]再说，如果为了雕刻机防尘，多简单的事，况且，背装一样不能很好的防尘的。
% i# ]3 V0 Q+ ^
/ j4 x9 L" G; P我就不知道，楼主发帖要说明什么？能说明什么？
