某鱼淘的机机，用来做板材眼镜的，大家觉得怎么样这结构

吉木工艺 · 发表于 2019-7-25 23:31:10

请问哪里可以学习一下cnc，我的林大夫买回来半个月还没开过机呢

木有嘟嘟 · 发表于 2019-7-26 01:01:15

看起来还不错

鸡蛋 · 发表于 2019-7-26 08:03:06

这机器不错,，做工、设计、用料看起来都很不错。

往事随风去吧 · 发表于 2019-7-26 09:03:49

好像记得，这个机器的图纸，几年前淘宝网见过，貌似号称日本雕刻机图纸，这次见到真机了。

当时也没有注意看那个页面图纸介绍，这时细看你入的机器，有个亮点，其实也是槽点的：

X轴线轨丝杆后置反置------貌似容易防尘，其实这个设计拉大了主轴和X轴丝杆的绝对距离，也就是说，机器相同行程的前提之下，这距离越小越好，越大误差放大的越多，精度损失越大了。

木脑大表哥 · 发表于 2019-7-26 09:06:17

楼主哪买的，我也一直在看

xiaomuyu · 发表于 2019-7-26 09:42:45

楼主是用USB MACH吗？

身身 · 发表于 2019-7-26 10:03:03

在哪买的

企鹅弟弟 · 发表于 2019-7-26 10:45:20

你这个做得还是可以的，好好学一下做成弧面的更好。
不过话说回来，做眼镜框是简单，但是后期手工加工还是挺繁琐的。

阿余 · 发表于 2019-7-26 14:58:11

全龙_小彭同学发表于 2019-7-25 22:29( G( o" u w5 ]- M8 X, `. o
我的侧重点是光洁度，精度要求真没那么高

光洁度, 那可不是那么容易达到的,你想, 一个没精度的机器, 可能有光洁度吗? 是先有精度,再有光洁度的

光洁度要高, 要求总体结构要结实, 各种变形和间隙要小.

这样的机器, 精度能低?

akun924 · 发表于 2019-7-26 16:31:51

往事随风去吧发表于 2019-7-26 09:03- x3 s9 H! e7 w/ j) k
好像记得，这个机器的图纸，几年前淘宝网见过，貌似号称日本雕刻机图纸，这次见到真机了。
# P8 T* {3 k: s8 A' y4 {3 I `. Y8 ~4 L8 y3 h8 c
当时也没有注 ...

你的说法和我的想法刚好相反。轨道和丝杆如果装在正面的话主轴轴心大约距离X轨道安装面170MM左右，距离侧板立柱大约190MM左右，悬出来太长力矩臂过长其实稳定性不好。把X轴丝杆线轨装在反面的话主轴中心距离轨道安装面的距离大约130左右，距离侧板立柱大约也是110左右悬出力臂更短，更稳定。

往事随风去吧 · 发表于 2019-7-26 16:56:31

akun924 发表于 2019-7-26 16:318 j" Y' l" z# m' d! }( t% `7 c
你的说法和我的想法刚好相反。轨道和丝杆如果装在正面的话主轴轴心大约距离X轨道安装面170MM左右，距离侧 ...

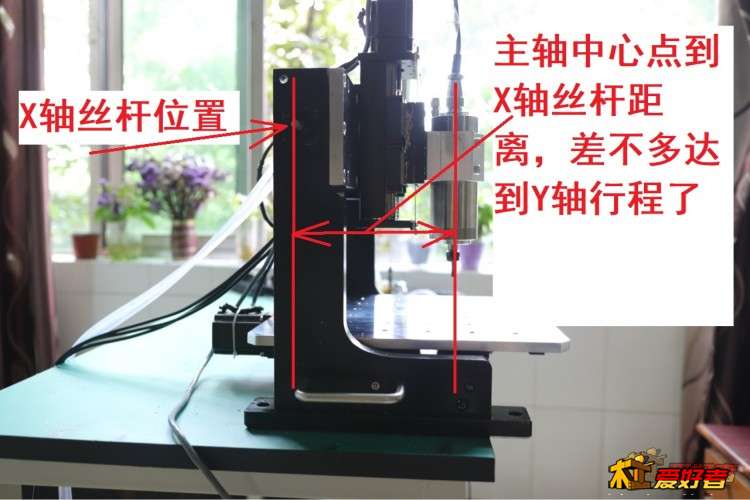

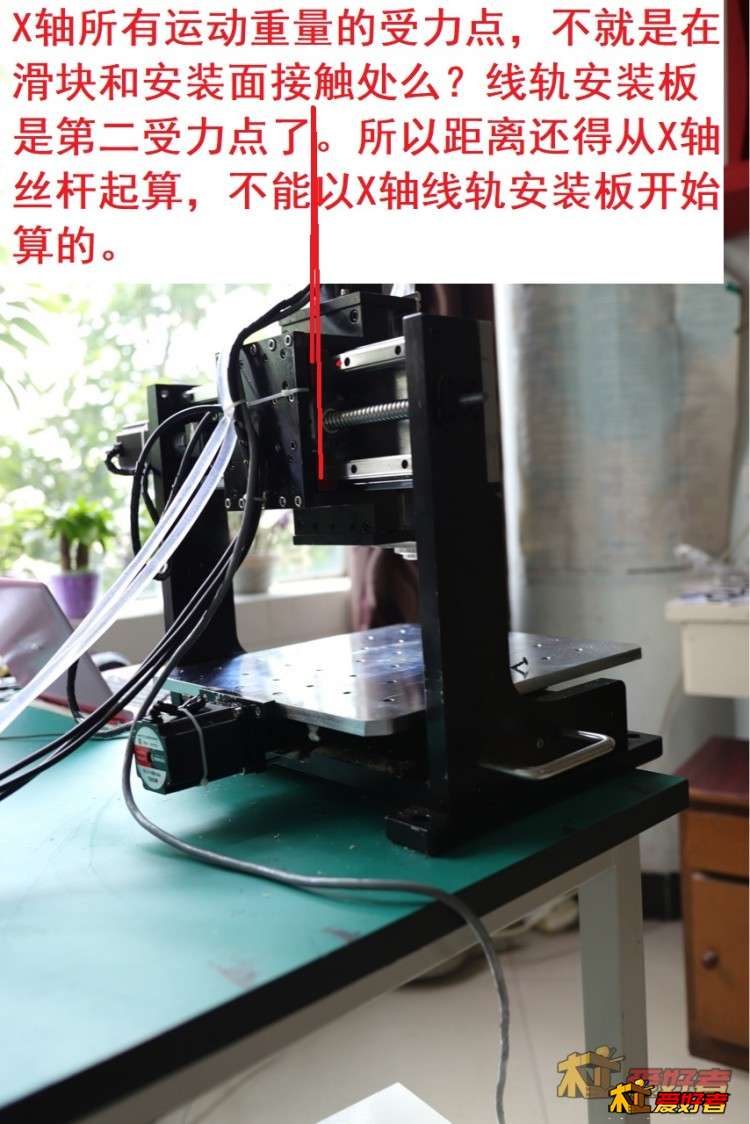

借楼主图示意一下：

lt_whu · 发表于 2019-7-26 17:30:00

楼主确实算错受力点了，而且你这个x轴和z轴上下两块板的连接方式强度很低，z轴大量运动的时候，变形和抖动估计不小。为什么我会这么说？我买的机器也是另类结构：x轴平躺，接L形z轴底板.结果是主轴z方向精度变差，龙门结构推到从来！

lt_whu · 发表于 2019-7-26 18:22:52

如果随意用用倒也无所谓，但是不合适浮雕。机器做的蛮精致的

全龙_小彭同学 · 发表于 2019-7-26 22:38:08

dragontiger 发表于 2019-07-25 23:15- O k$ c) S5 R, H
玩多几次你就知道了，没有刚性就没有光洁度。
9 A/ [4 a4 C8 F2 H9 ^/ R, H光洁度不会比精度简单的。

做板材这类软料足够了

全龙_小彭同学 · 发表于 2019-7-26 22:41:53

xiaomuyu 发表于 2019-07-26 09:42
, z# }: W, c* k p8 Y9 @0 k+ U楼主是用USB MACH吗？

是的，5轴USB控制卡
