楼主: 惯导

不知道是对刀还是出图哪的毛病了,总丅M差点事!缺憾吧

[复制链接]
头像被屏蔽
 楼主| 发表于 2019-7-14 06:22:30 来自手机 | 显示全部楼层
湖湖 发表于 2019-07-14 01:48- C* V: v5 V- D$ ?$ x4 W
精雕是 白色最高点是0点阿. 你是不是搞反了.
) h- O# Y; Q2 o! `) |( ]$ v( {

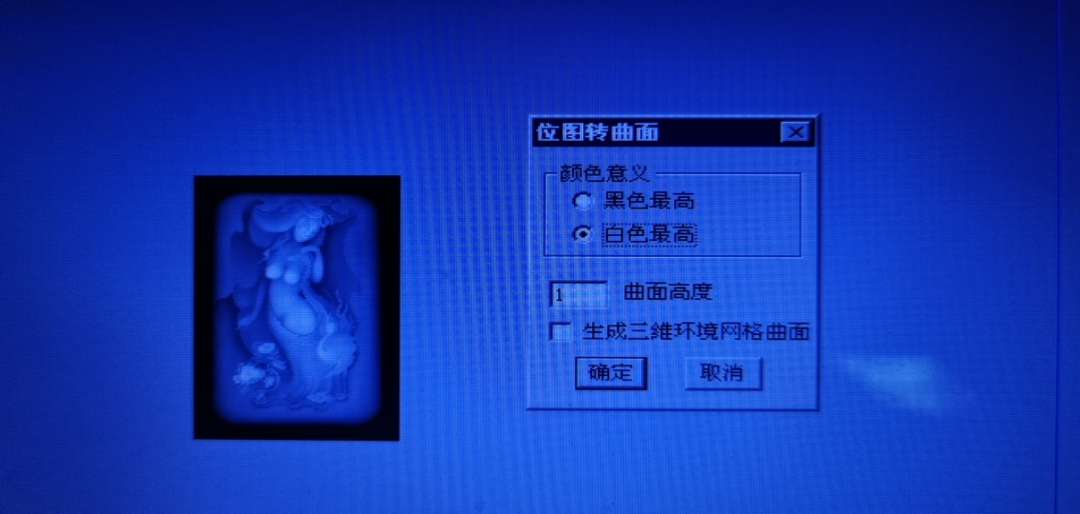

艺术曲面里有这项,白色最高,默认是1  ,未改动,雕刻深度我设置的是4MM!现在差个奶头高度,应该就是那1mm,谢谢指点,我试试
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2019-7-14 06:26:17 | 显示全部楼层
炫目徽章 发表于 2019-7-14 05:542 s# c  t6 s' \/ P
z向变换,高点为0000000000
4 g: v4 v4 q$ c0 T3 m% a

2 b) u/ K, N5 _: D! \3 T2 V2 r& F* |( ~' R) H3 {
       艺术曲面里有这项,白色最高,默认是1  ,未改动,雕刻深度我设置的是4MM!现在差个奶头高度,应该就是那1mm,谢谢指点,我试试( U1 A, d- a1 K; O/ l0 I) f8 I+ P$ `

& m, j9 X& q: o: K9 P8 w
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2019-7-14 06:29:14 来自手机 | 显示全部楼层
湖湖 发表于 2019-07-14 01:48
7 h( e, y2 M5 Y2 L0 ^9 ?/ V精雕是 白色最高点是0点阿. 你是不是搞反了.

8 r/ X5 O. ^7 y; g" I& H浮雕以前没做过!这个地方未改动!
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2019-7-14 07:02:25 | 显示全部楼层
伊娃之剑 发表于 2019-7-14 00:51
0 z0 r- U1 _, ~( F# F! O( \不知道你这个怎么会这样。。浮雕做刀路之前,一定要把图形移动到水平面之下,就是浮雕图的最高点高度为零。 ...

! r; c9 z4 v0 V' X
0 O8 s3 M' U9 {3 Z" j; W5 |
7 i) z; x, ~3 a' b' j5 z$ i# w       是的,谢谢,我没有移动图形,这步确实没做。难怪各种毛病。本人刚接触浮雕,真的需要学的东西太多了。。。。。2 e' L4 r% J, c/ ^* U

- L# ]; m/ D) O# h" k8 E0 k       感谢众位坛友热心帮助,尤其是湖湖大师,前几天我还和他 两个人互怼,真诚感谢糊糊大师不计前嫌,热心帮忙指点,。。。。
; t$ D! M/ n$ s) L1 D9 a# a; T; ^! b) ^/ Q

8 ]0 P5 \( o! s- q) t2 T9 M$ ]7 l
9 y3 u1 b3 O4 e: x

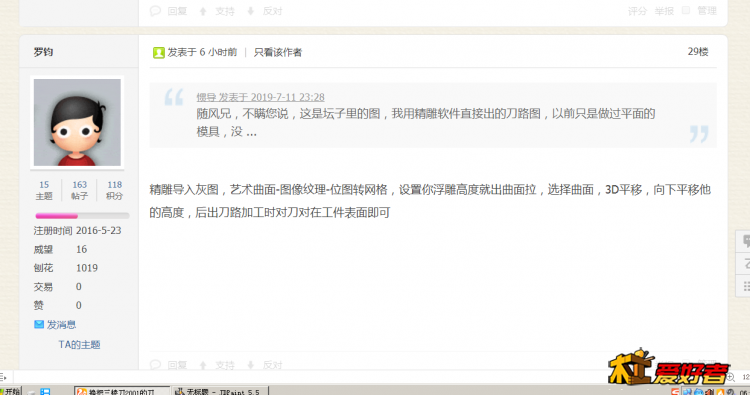

7 w+ N% a9 L$ s' `3 H) j UC截图20190714065829.png . \) I: D) l: [% N

" X1 Y! r5 k9 n$ @0 W; ?( s3 U! b
回复 支持 反对

使用道具 举报

发表于 2019-7-14 07:39:01 来自手机 | 显示全部楼层
刀没对好。刀路如果有问题,看电脑上刀路路径就能知道。你说下1mm后,效果,比之前没下的好吧,说明刀路没问题,要么对刀点设置的和实际对刀不对,要么机器对自动对刀块没设置对。
回复 支持 反对

使用道具 举报

发表于 2019-7-14 07:59:42 来自手机 | 显示全部楼层
雕的太浅
回复 支持 反对

使用道具 举报

发表于 2019-7-14 08:05:06 来自手机 | 显示全部楼层
我感觉你是图形居中了吧!然后出刀路雕出来一半的深度
回复 支持 反对

使用道具 举报

发表于 2019-7-14 08:51:59 来自手机 | 显示全部楼层
惯导 发表于 2019-07-14 06:29
9 o* L1 ^/ l' _$ S7 i浮雕以前没做过!这个地方未改动!

) C# }3 X( z' W- S1 K5 o这个要改的,浮雕高度多少这个1就要改成多少,最后出刀路前,还有一个步骤必须要做,图形居中的时候,Z轴要选顶部居中
回复 支持 反对

使用道具 举报

发表于 2019-7-14 08:58:12 | 显示全部楼层
刀路问题
回复 支持 反对

使用道具 举报

发表于 2019-7-14 08:59:17 | 显示全部楼层
设置的应该自动抬刀2-3MM。
回复 支持 反对

使用道具 举报

发表于 2019-7-14 10:43:26 来自手机 | 显示全部楼层
机器没问题,对刀也没问题,软件也没问题。只是问题原因没一个能说出来!这只是一个很底级的错误,很简单,一个截图就明白了,说一个字都多余。
回复 支持 反对

使用道具 举报

发表于 2019-7-14 11:46:02 来自手机 | 显示全部楼层
刀尖,没有对到木板上
回复 支持 反对

使用道具 举报

发表于 2019-7-14 12:23:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2019-7-14 17:13:37 | 显示全部楼层
木料用铣刀铣平
回复 支持 反对

使用道具 举报

发表于 2019-7-14 18:38:18 来自手机 | 显示全部楼层
综合这几次雕刻的结果,应该软件出刀路时操作有问题,仔细系统学习一下精雕软件吧。出刀路时采取的零平面要和对刀结合起来,如果零平面上面还有浮雕或者浮雕全在零平面以上,对刀后是要设置Z值的不能仅仅清零,当然了5.21和5.5又有差别。
回复 支持 反对

使用道具 举报
