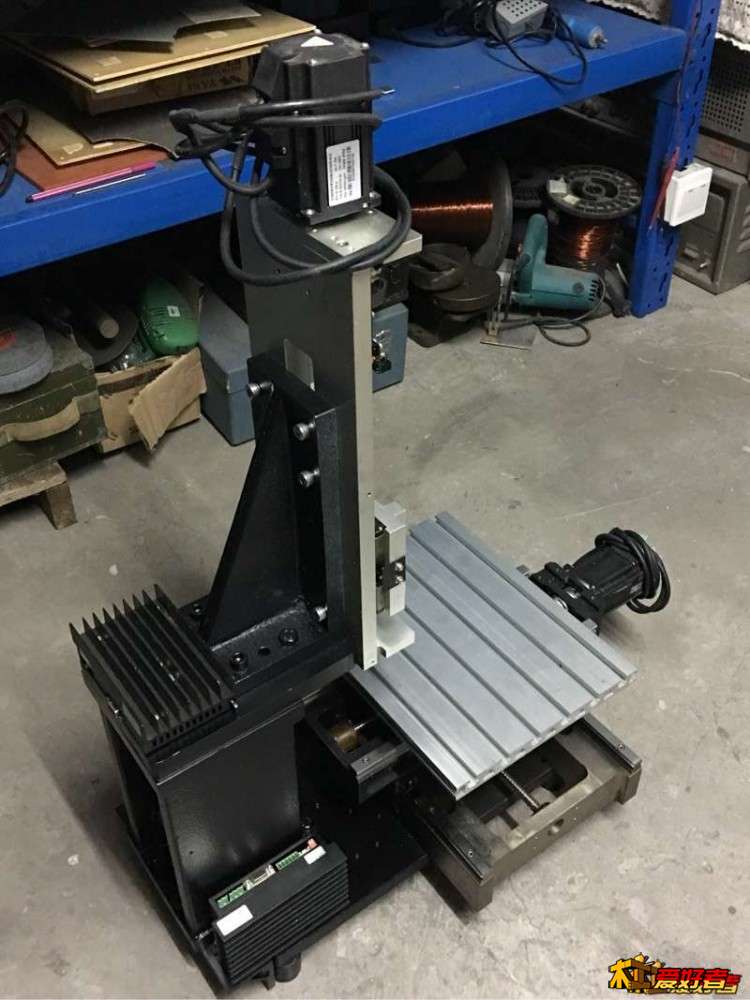

先搭个样儿看看

万达电子科技 · 发表于 2019-7-14 21:29:27

这种东西，拼拼凑凑的，只能坑小白，底座那么薄，还用槽钢焊接，变形大大的

心佛即佛 · 发表于 2019-7-14 23:30:13

万达电子科技发表于 2019-07-14 21:29
/ J" f" t: { g* A这种东西，拼拼凑凑的，只能坑小白，底座那么薄，还用槽钢焊接，变形大大的

没关系，15毫米钢板配200毫米宽100毫米高的工字钢再形变大的话，直接换个铸铁底座儿，哈哈哈哈，不过依材料力学来估算，比你那单薄的立柱形变小的多的多

心佛即佛 · 发表于 2019-7-14 23:34:02

万达电子科技发表于 2019-07-14 21:290 K1 R. v$ b9 n8 ^! j5 \
这种东西，拼拼凑凑的，只能坑小白，底座那么薄，还用槽钢焊接，变形大大的

你那些二手线轨单滑块儿才是拼凑，看清楚了立柱是标准工业级加工底面和立面标准垂直，十字滑台是滚珠交叉导轨比你那普通线轨强的多。不过给你说这些你也不能回复了，可惜可惜。

惯导 · 发表于 2019-7-16 21:59:54

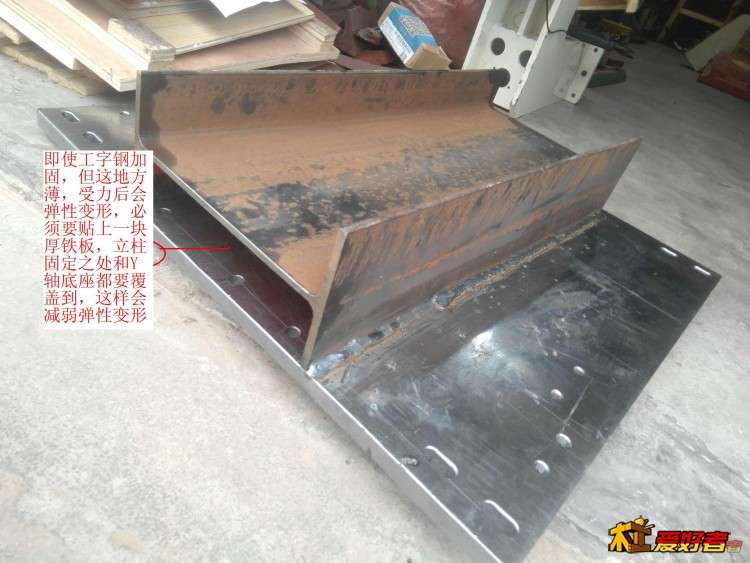

不错，有个小小建议，这个地方工作起来会有些弹性变形，形成震颤。

惯导 · 发表于 2019-7-17 16:10:17

这是我的机子最初的样子。底板是20mm 厚的，自己感觉厚度差不多了，实际工作起来，弹性震颤还是明显，后来在底部固定底座和Y 底座覆盖固定20mm 一块铸铁板，震颤几乎没有了。

keithpupu · 发表于 2019-7-18 15:13:25

万达电子科技发表于 2019-07-14 21:29/ {/ X0 _* @7 S/ ]9 _, Y1 p
这种东西，拼拼凑凑的，只能坑小白，底座那么薄，还用槽钢焊接，变形大大的

你不懂这个比自己做强你就算用全新配件自己加工做个滑台，和这个二手货比，精度应该还不如二手的

观天下 · 发表于 2019-7-18 15:52:12

兄弟，我弱弱问一句：我能不能用三轴工业机改成五轴的bc

vanplayer · 发表于 2019-7-19 16:56:44

厉害角色

心佛即佛 · 发表于 2019-7-22 15:48:14

惯导发表于 2019-7-16 21:59! Z: a& z, {% m" x" e
不错，有个小小建议，这个地方工作起来会有些弹性变形，形成震颤。

谢谢指点。我把Y轴和立柱固定在了工字钢一个立面的两侧，没有装在工字钢中间。

惯导 · 发表于 2019-7-23 06:46:18

心佛即佛发表于 2019-07-22 15:48
& ~4 v4 {! A! J谢谢指点。我把Y轴和立柱固定在了工字钢一个立面的两侧，没有装在工字钢中间。

嗯！那样会很好！

haiout · 发表于 2021-4-13 18:26:30

这十字滑台看到好多人用
