先搭个样儿看看

心佛即佛

keithpupu 发表于 2019-06-28 21:27
成品供参考

) O& _$ i8 `' N) a; e' O! Z知道您有好机器，我攒机预算才三千最多不超四千，绝不能跟您的机器比的

keithpupu

  我的意思是 z轴 也类似的 搞个组模  然后 y轴电机方向 反转。这样才能最大限度利用行程
+ e: ^# [4 e" N" C' B4 \走了不少弯路 所以可以交流一下

心佛即佛

keithpupu 发表于 2019-06-28 23:06
  我的意思是 z轴 也类似的 搞个组模  然后 y轴电机方向 反转。这样才能最大限度利用行程
4 S. ~2 }6 o' ?* z$ E# x  M8 ?3 X走了不少弯路 所以可以交流一下

! Z4 h& l0 L- a6 A( U/ Z- X查过12厘米宽的合适组模，两三千，太贵用不起啊

taohuajun

很不错的桌面小机，电机看上去是一体闭环步进吧，说好听点混合伺服

心佛即佛

taohuajun 发表于 2019-06-30 06:06
很不错的桌面小机，电机看上去是一体闭环步进吧，说好听点混合伺服

+ F, Q7 `& H6 P! x$ [' Z+ k2 u普通的57步进电机。

taohuajun

心佛即佛 发表于 2019-06-30 07:15
$ I: H, d$ n; |4 P  B0 f) Q, `普通的57步进电机。

7 r% O5 p, ]4 ^3 N! u! {, X指上图那位的机器

心佛即佛

taohuajun 发表于 2019-06-30 07:29
指上图那位的机器

: ?2 q/ S: F) G* h应该是

代号北极星

+紊亻阿福 发表于 2019-6-27 07:32
# E" k- j  f3 q& ~, p这底座一点问题没有一个好东西只要能承受得住工作的正常工作状态就是好东西！不要天天的看着厚就好看着材 ...

问题是你看看所有加工中心底座都很重，这不是没道理的，底座不结实，你前面说的“承受得住工作的正常工作状态”是不现实的

代号北极星

心佛即佛 发表于 2019-6-30 07:15
5 |* Q1 t7 |7 ]$ B2 ?7 R$ R. G普通的57步进电机。

是不是伺服看驱动器就知道了
& y* F' s6 D: O

taohuajun

心佛即佛 发表于 2019-06-30 07:37
9 A) L8 i) X3 ~8 f: E) a应该是

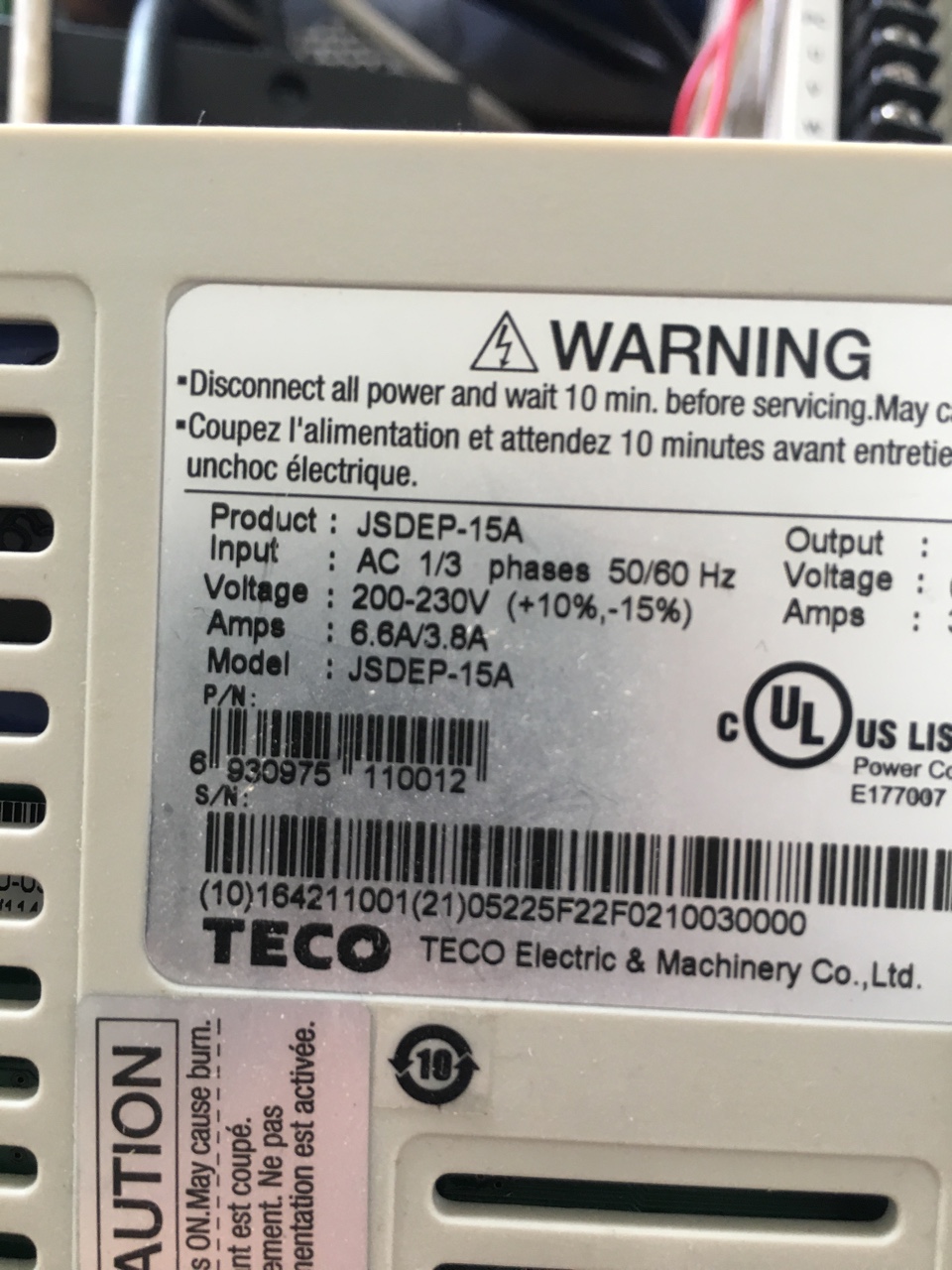

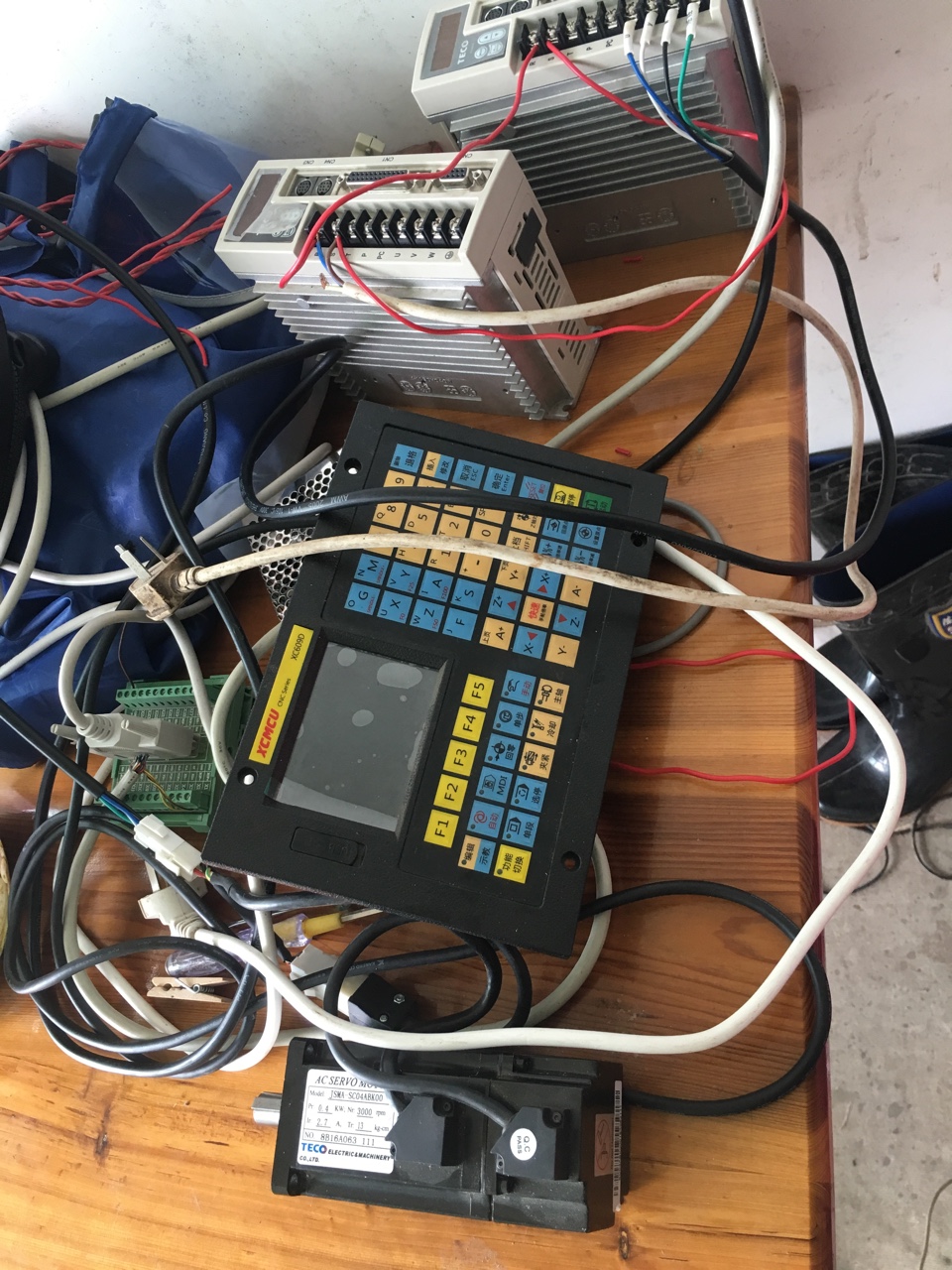

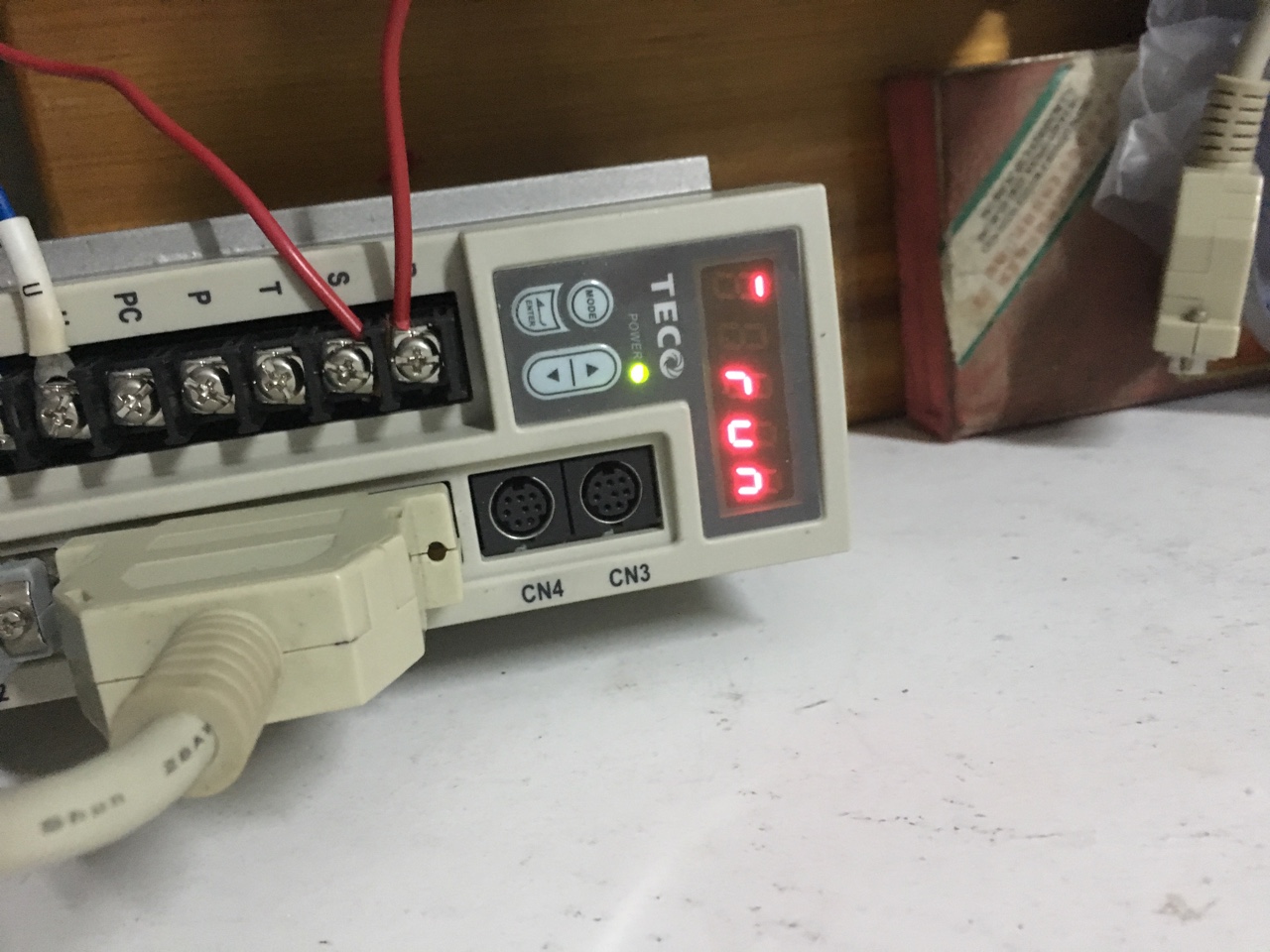

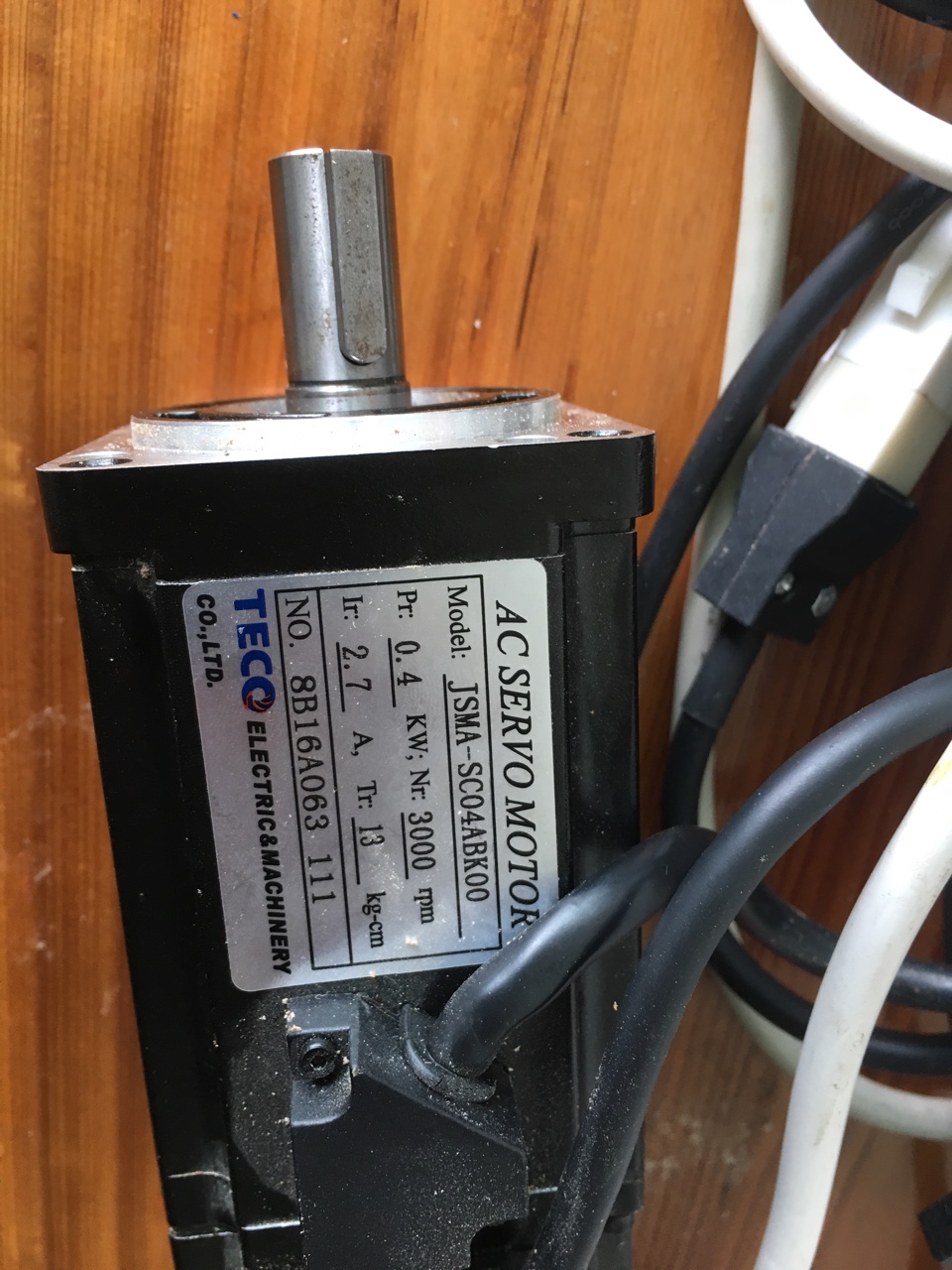

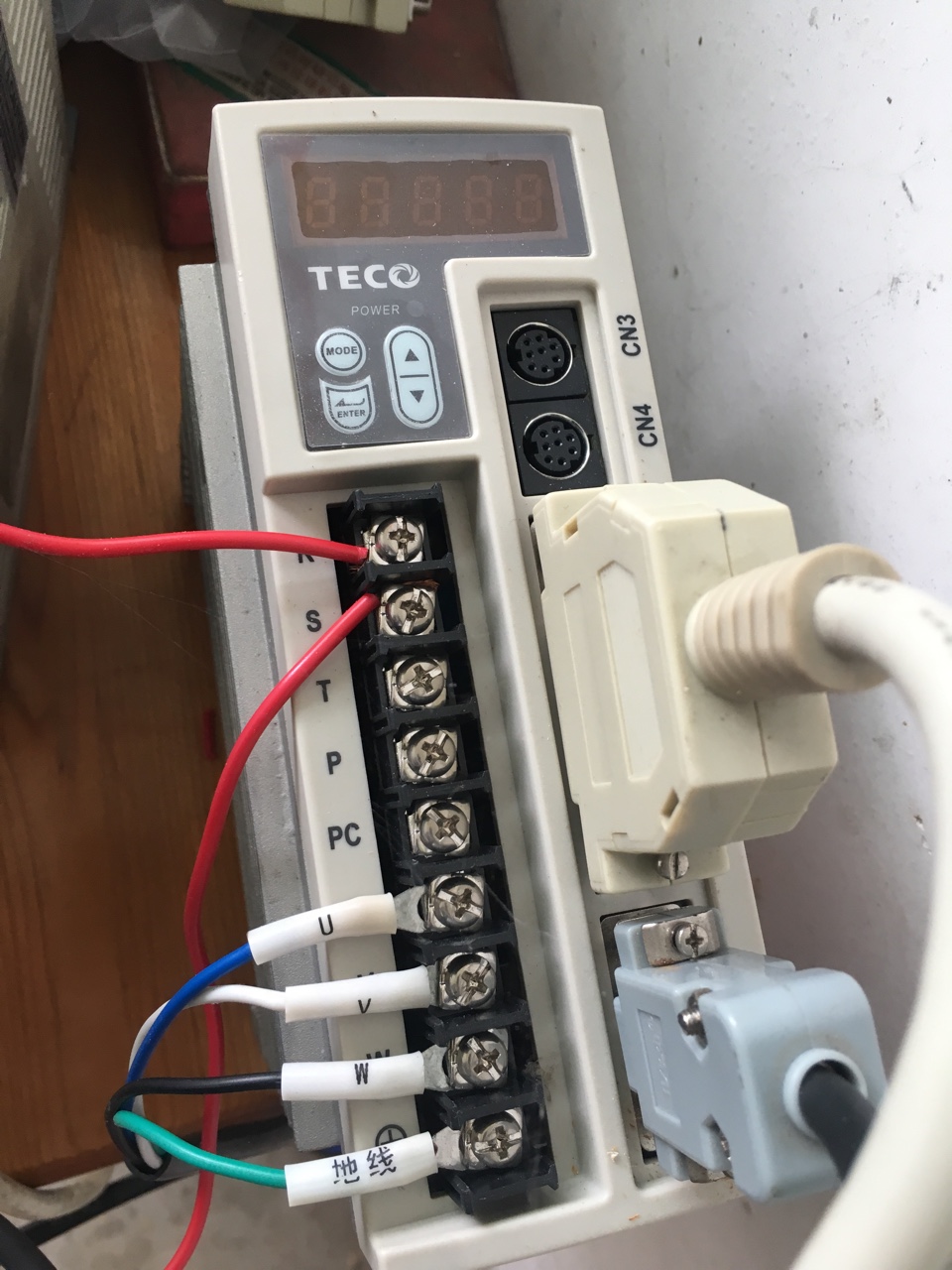

学习伺服了三套花980成本不高，初步能动起来

心佛即佛

代号北极星 发表于 2019-06-30 08:03
7 E- C3 ]0 P. o, u  [: }问题是你看看所有加工中心底座都很重，这不是没道理的，底座不结实，你前面说的“承受得住工作的正常工作状态”是不现实的

玩儿木头的话，底座可以轻一点儿。

心佛即佛

taohuajun 发表于 2019-06-30 08:32
学习伺服了三套花980成本不高，初步能动起来

; I0 ^0 W/ x5 k9 v我淘的机箱里有两个闭环驱动，随时可以换，但是我感觉普通步进电机就够用了——前提是控制卡和驱动要好。

代号北极星

心佛即佛 发表于 2019-6-30 08:44
1 s' l) M" ]3 I# m玩儿木头的话，底座可以轻一点儿。

木头是可以的，钢材就不行了，我最早的铝合金机子有一次操作失误下刀太厉害洗钢，我看着铝合金框架都有点变形。所以铣钢还是钢材框架，铸铁底座，龙门架结构也不行。所以dmg那些cnc结构是有道理的，咱照猫画虎也得稍微学学。木材就容易一些

+紊亻阿福

代号北极星 发表于 2019-06-30 08:03
; m, O/ r4 Y  C7 a+ S& y8 T问题是你看看所有加工中心底座都很重，这不是没道理的，底座不结实，你前面说的“承受得住工作的正常工作状态”是不现实的

底座，一用来承压，二用来固定和稳定加工件用！底座的目的就是这些你告诉告诉我底座那么厚还有啥作用？

心佛即佛

+紊亻阿福 发表于 2019-06-30 17:39
底座，一用来承压，二用来固定和稳定加工件用！底座的目的就是这些你告诉告诉我底座那么厚还有啥作用？

) G  G) x) f! Y; _. O( @$ r% e对于立柱机来说，底座尤其是Y向的强度必须好，如果强度不够底座形变，会形成主轴机头“鸡啄米”式的颤动，就会在工件平面上形成颤纹或底纹。立柱加机头的重量大于底座重量的话，会头重脚轻，这样还需要把底座固定在稳固的支座上才行。
