终于遇到高手啦，非常荣幸帮指点一二。
7 r: x* H4 p$ ]- R& \2 I2 A1 o门的上下角是开合的转轴支点，结构见下面几张图：. P4 ?! p7 r7 I2 ?- Y4 |
 9 i. S8 |& Q+ X5 m4 \. v

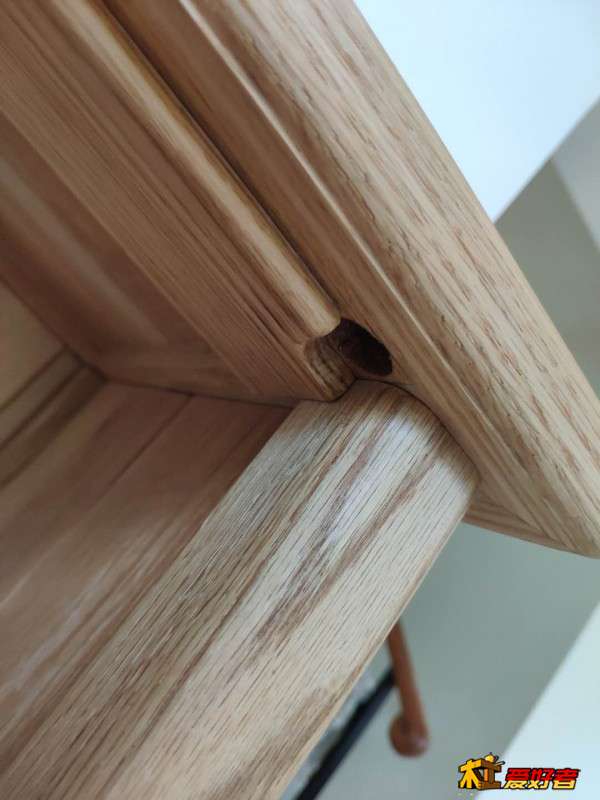

这个是上角臼孔，直径18mm多一点。孔深大一些，约为20mm。$ G$ T% X1 i2 ~ J. N
 $ i' |) k9 _3 q7 T: {# ^+ Q6 ?
上图为下角的臼孔，直径18多一些，孔比上角的浅，约为8mm。
* [9 l e, d) T& |! C
8 H ^% ^2 q% F+ P$ y3 g/ a# d( ~上图为门的上角转轴，直径18mm小一点，长度20mm，安装门时是先插入上面的臼孔，当门全开成180度时可插到尽头。
) t8 w3 J2 |- F& x' `
$ A7 V* X( y, _) I上图为在门开到180度时可以完全插入上臼孔20mm。
6 y! m: O% f% c. q' e- F 8 V; y" [7 g& _4 J7 ?
上图是门角的下转轴长约10mm小一些，当门的上转轴插到尽头时，下转轴可以移入下角的臼孔，见下图。8 D/ i9 n' v2 v8 L4 m3 n, o9 ?& U
 * G8 J L9 ~+ j, D

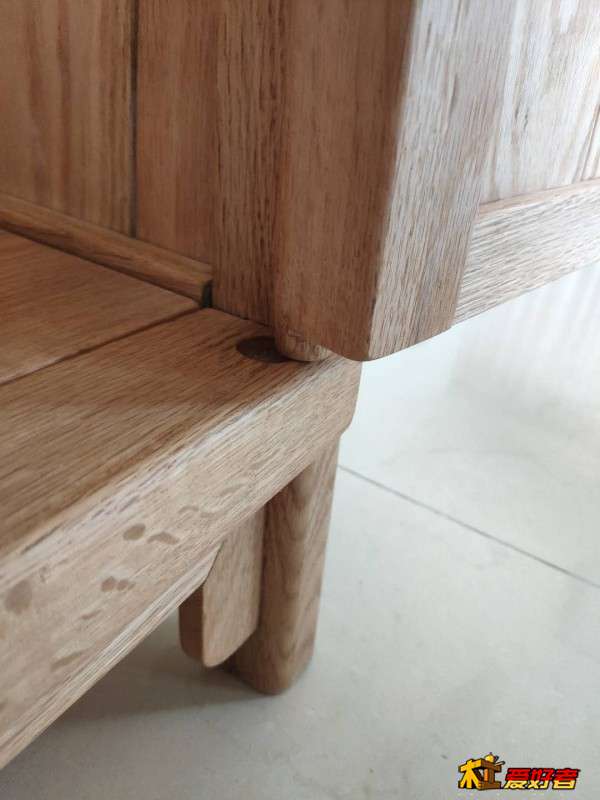

上图是下门轴移到一半拍的。* B0 K1 y% V0 x0 ~( d
7 b6 Y5 a& R4 U5 o下门轴进入柜体的下角臼的样子，因为只进入了约9mm深，上面的原本是插入20mm的，下移了9~10mm后，还有插入有10mm多，在重力作用下，门不会掉下来，并且因为柜身是八字形，门在重力作用下会自动有个合力是指向柜体，所以是没有借助外部辅件即可实现自动关门。5 Z" ?9 m) J# o: ~

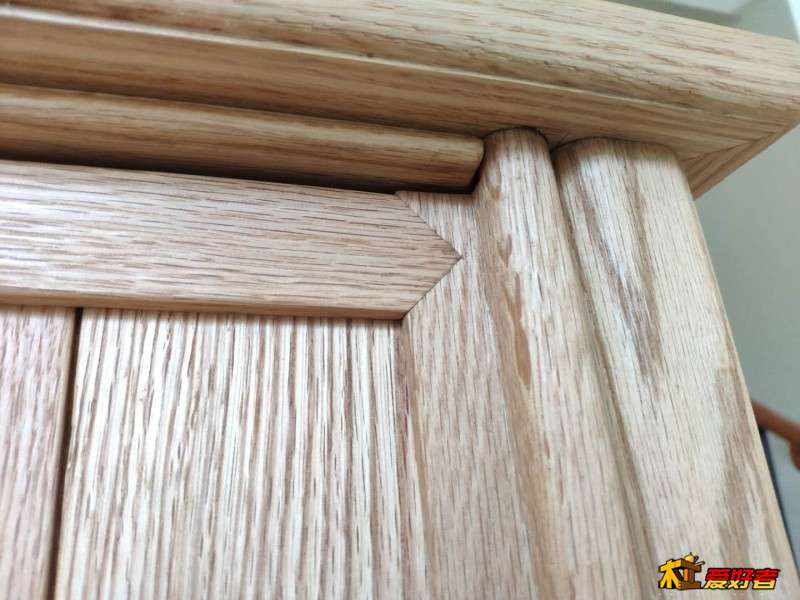

) s4 a2 C6 B3 s4 c6 L( v上部下移10mm后，门在关合位会受到门眉顶的一个压板顶住，不能再上移了，如上图。( z" J) f% r, x( Y) x# L' I! h, I
1 x% q- v6 m, T门的开合与装拆大致如上，这个特点不是我发明的，是明代的门结构特有的形式，现在很多古旧的大门也是这种原理，应该是比较可靠的。
/ ^8 B) [* t9 \# N有句话“流水不腐，户枢不蛀”，后半句讲的就是这种门轴结构，说的是只要经常开合，门轴就不会有虫蛀。- ]# h, I: L7 `6 b) k3 V& f+ w# U+ }
我是第一次做这种复杂的器具，特别是这个门，担心做得偏大了会关不上，所以在做横边时缩短了2mm，在做攒边和蛤蟆肩时用夹具一夹，就把那个门缝给搞大了，以后就会有经验，不需要预留缝隙。这点通过动手才撑握了经验。
9 P% b8 r) \2 s. T0 |! E# J, Y/ Q之前没做过这样的抽屉，燕尾榫会粗糙些，也不知结构对不对，下面也顺便拍了几张细部，有空帮指点一下。* ` Y- R/ u7 A" \! U" B
7 U6 f/ t) P `+ ^1 G上图为与面板连接的半透式燕尾。- b( b' ^+ @; r% E# i: ^0 b
 / o+ V6 w' T- E7 Y

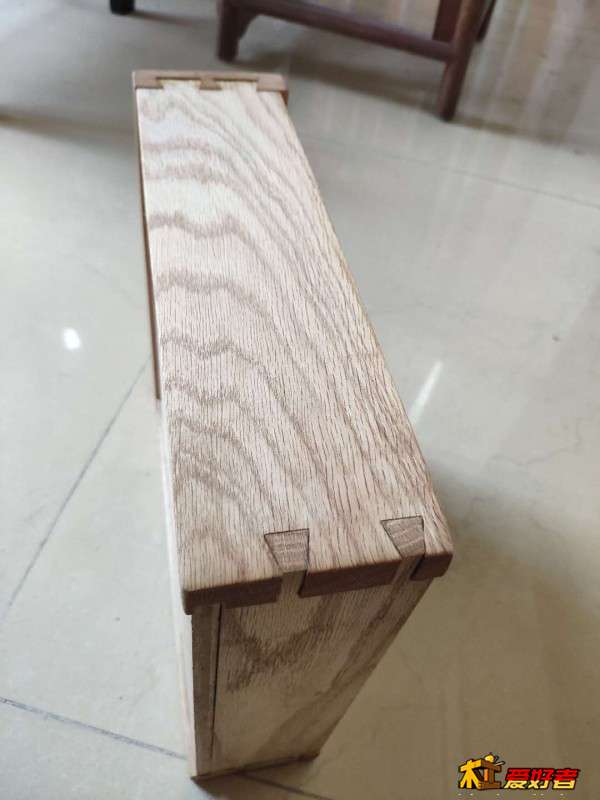

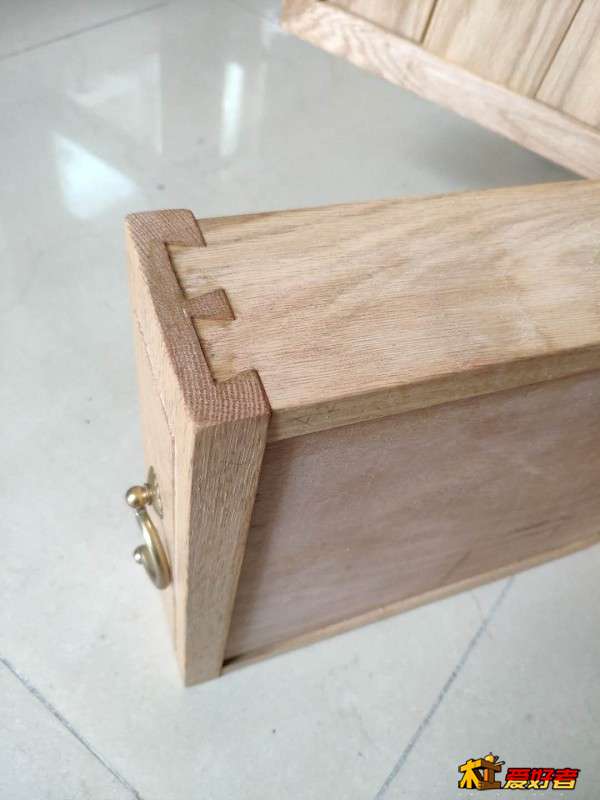

上图为抽屉尾部的明式燕尾。
4 M0 Z% R* x$ p1 N0 }2 l. | m$ a& k5 q$ U0 \1 c
上图为抽屉面板后的内部。
: R8 h F# Y+ c( Y; c5 p. S1 i 4 n# \# ^ ^7 R- j
上图为抽屉尾板的内部。
$ c5 D6 E0 y( g D, k

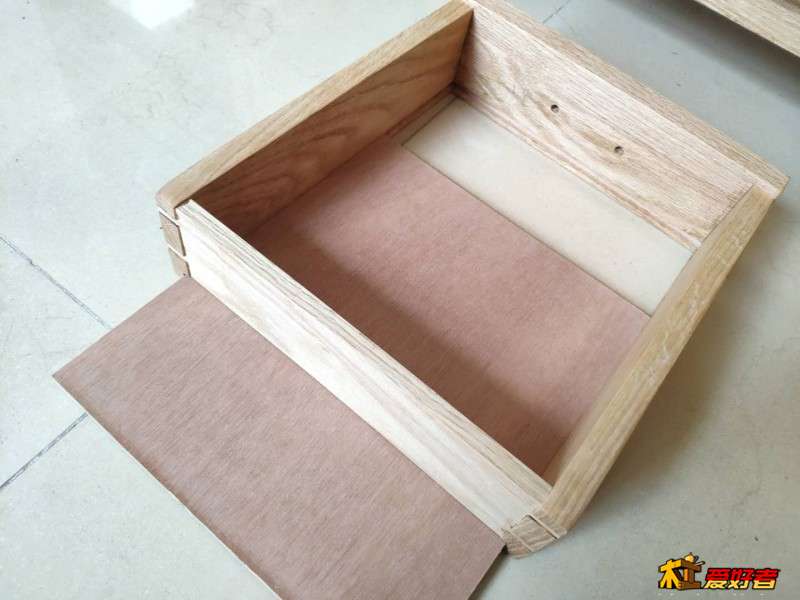

6 n$ u$ Q0 U( K4 h9 a8 c底板是个活动的，可以从尾部抽出来，以一个销钉固定。5 A3 _! R7 u: e/ R& K
 3 q- H. W9 `7 u3 `$ B! r1 k

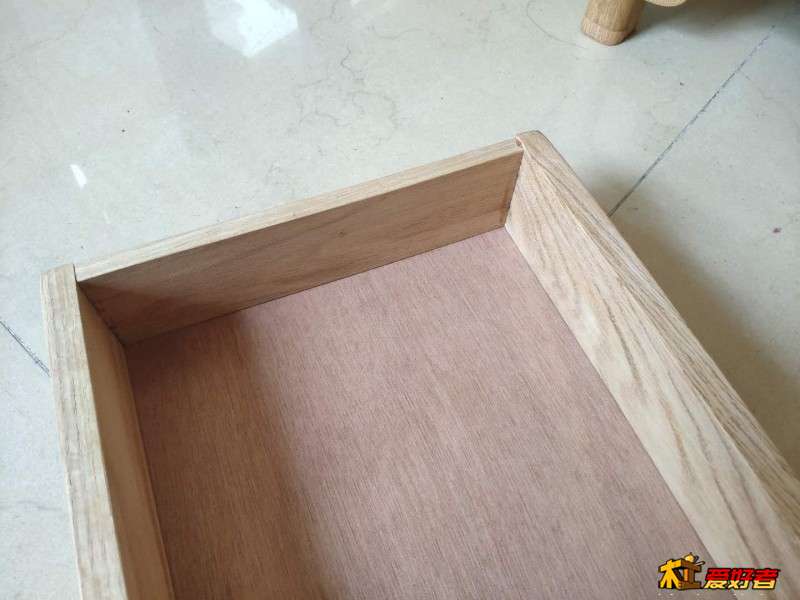

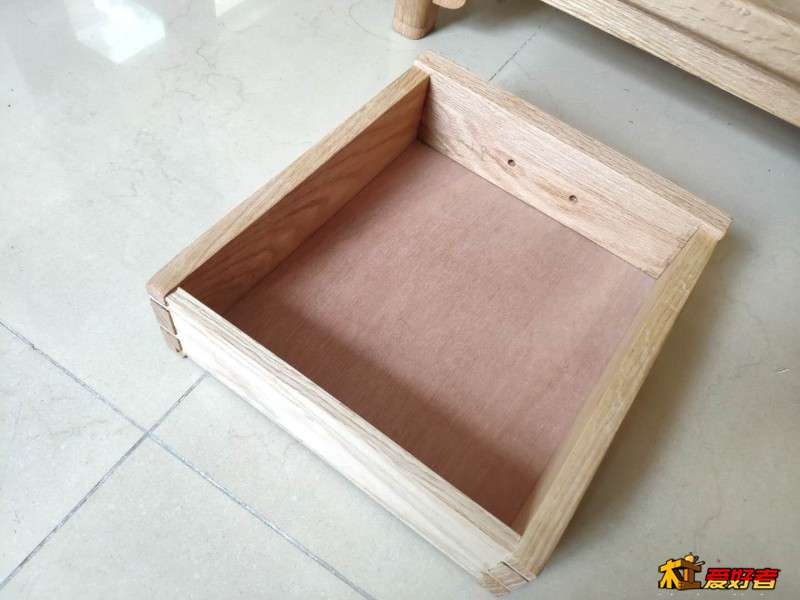

抽屉底板固定好的样子。
4 f3 [: J5 C( c# \% \ h % [$ v7 T' ?" }+ g
本来抽屉是想拼板做成全实木的，突然想偷赖了（主要是想着活动底板随时可以换掉），就用一块9mm厚的多层板代替了。
0 m$ z& V% k( t- x+ ~+ d7 c- R 0 k8 a/ g3 r5 C7 t

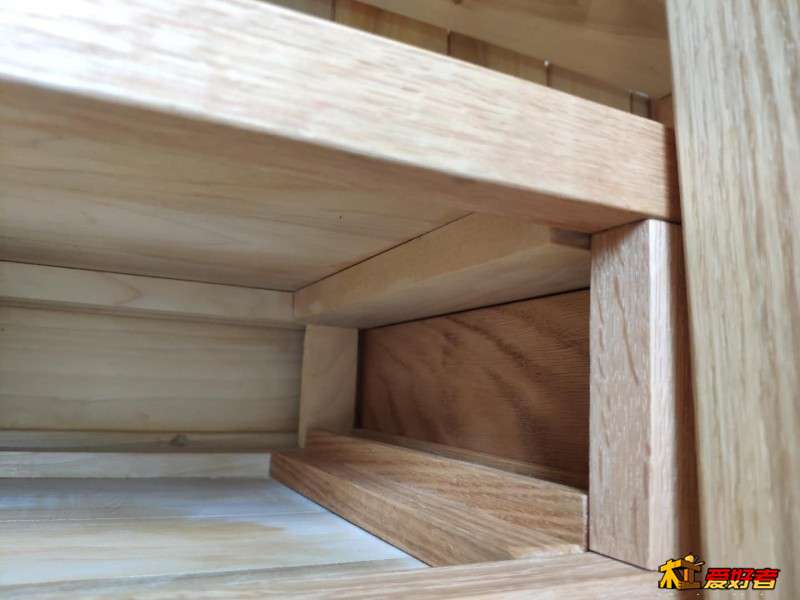

抽屉框内是木滑道和对应的限位。' S5 o% o$ ?& @( S
 + G2 H$ W& Y/ f# a; \- a

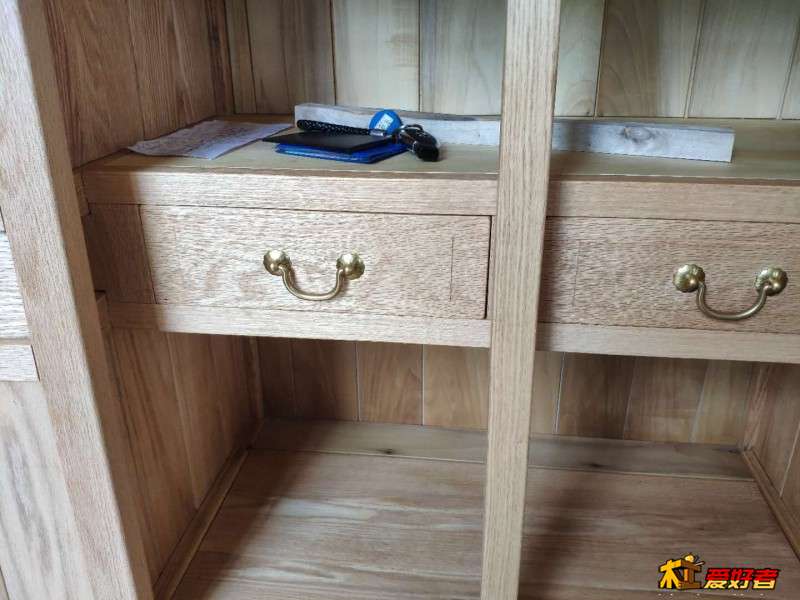

合上抽屉后，是抽屉的面板进入到框内与框面平齐。
# j P9 T1 H v我见坛子里好多人是抽屉面板在外盖住框，但参观的古代抽屉结构都是面板进入框内，表面与框平。我觉得那种抽屉面板盖着框的做法容易盖住制作时的误差，有点偷工的意思。不知对不对。, A, |% ?9 c9 m8 T$ ?
|
|
