蒸汽热弯温莎圈椅扶手又失败了

胡滨

木工杂志见过一篇文章比较气干和窑干木材的，提到窑干木材相对不适宜做蒸汽弯曲

沙漠里的迷彩

沙漠里的迷彩 发表于 2019-04-16 22:11
- p8 i! m! s( R我给他公司的邮件地址问的 他有官方网址

0 q/ Z/ p, c+ c1 y: U8 k" W他回复我邮件了，他说窑干木材很难弯，让我最好尝试找新鲜的木材，不行就试一下自然风干的木材。别的也没说什么了

benniewang

这个很牛。

捕食者

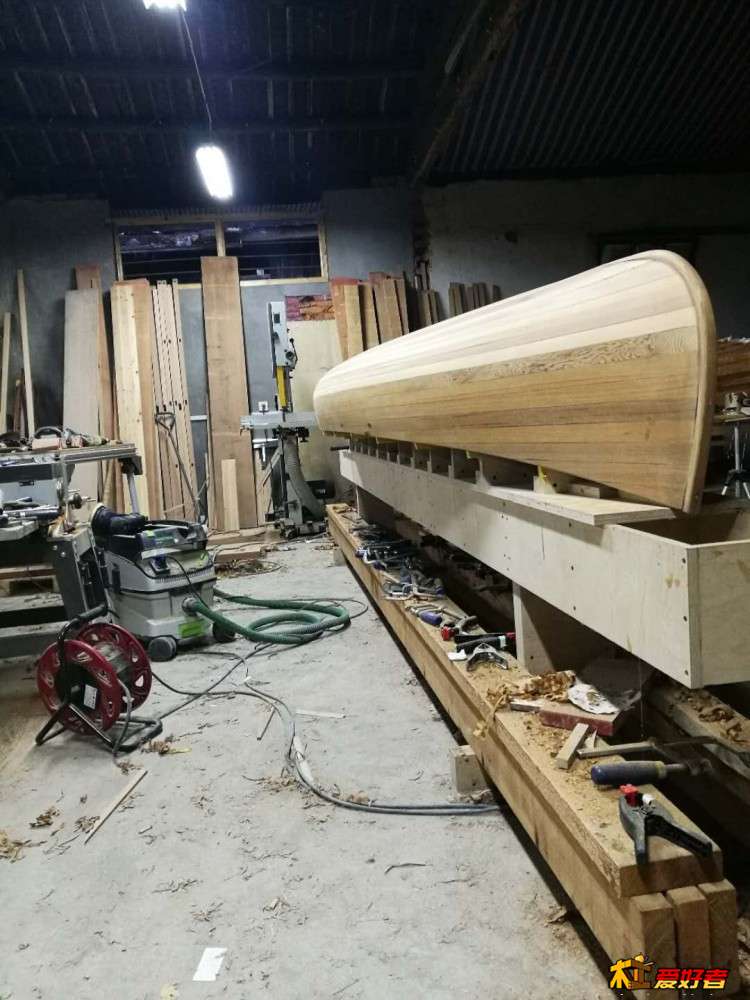

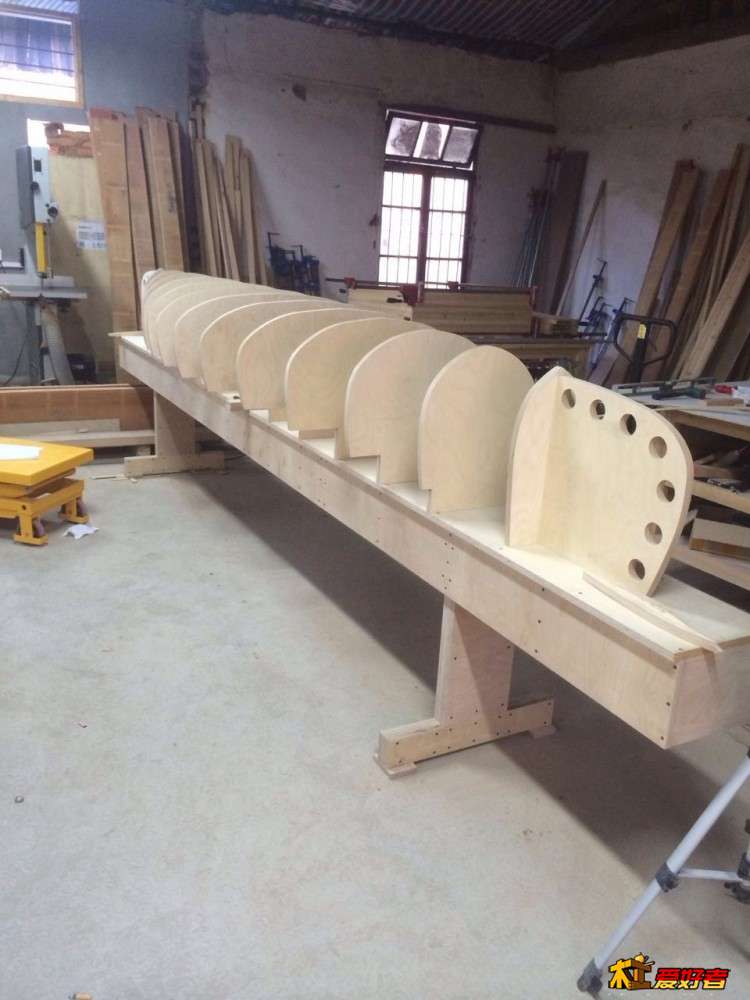

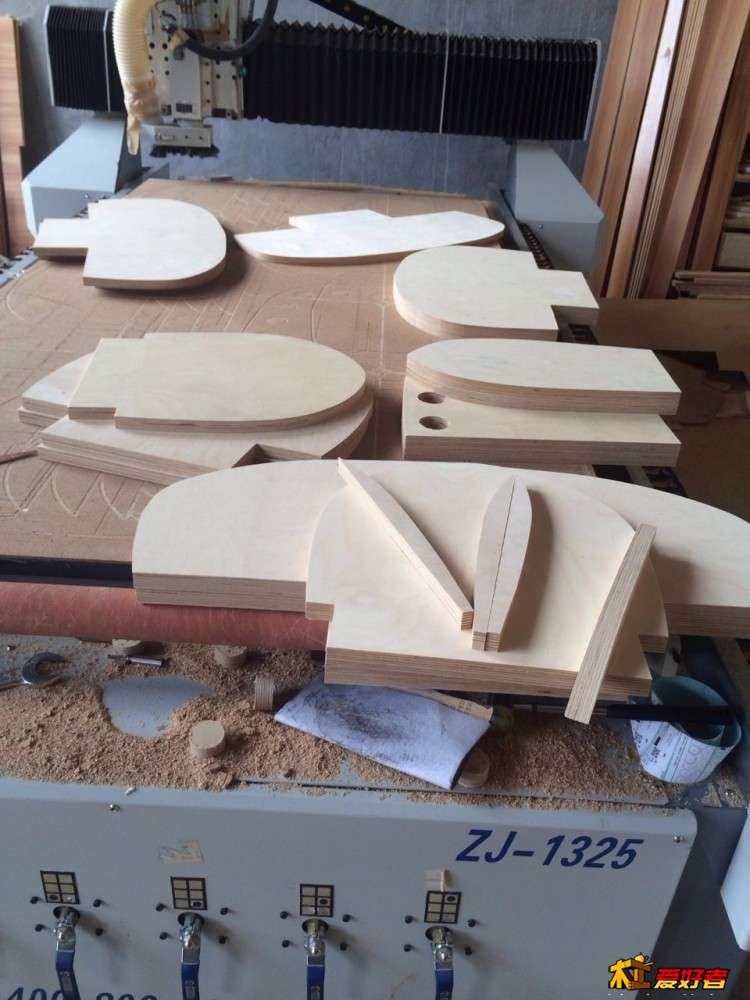

这么大幅度别说2厘米，1厘米都得断。开0.6厘米薄片浸泡一夜，先煮后蒸，根据厚度多片组合，高温下用树脂胶迅速施胶上夹定型，动作不够快温度一旦冷却就容易失败。最好有一帮手，一人弯曲，一人上夹。这是我造船用弧形件总结出来的经验，希望对你有帮助。

捕食者

沙漠里的迷彩 发表于 2019-4-17 21:12
他回复我邮件了，他说窑干木材很难弯，让我最好尝试找新鲜的木材，不行就试一下自然风干的木材。别的也没 ...

0 r+ b. N/ ^# J老外的操作视频其实有好多工序，根本没演示出来，咱们往往只知其然不知其所以然。榉木还是适合蒸煮弯曲的木材，但要掌握合适的宽度厚度和温度的结合。
4 V. ]3 p! r+ R, }% Y! {) I

沙漠里的迷彩

捕食者 发表于 2019-04-18 08:02
- E1 j4 g) ]4 Q( u; m* b老外的操作视频其实有好多工序，根本没演示出来，咱们往往只知其然不知其所以然。榉木还是适合蒸煮弯曲的木材，但要掌握合适的宽度厚度和温度的结合。

: P2 \5 h4 P7 c& M2 [对榉木是适合的，湿木头或者自然风干的会好很多，如果想用窑干的，一定要用金属片做辅助支撑，能够控制张力过大不出现裂痕，最大4%的拉伸还是很小的，但挤压可以达到12%，所以两头必须卡死在钢板内

沙漠里的迷彩

捕食者 发表于 2019-04-18 08:02
老外的操作视频其实有好多工序，根本没演示出来，咱们往往只知其然不知其所以然。榉木还是适合蒸煮弯曲的木材，但要掌握合适的宽度厚度和温度的结合。

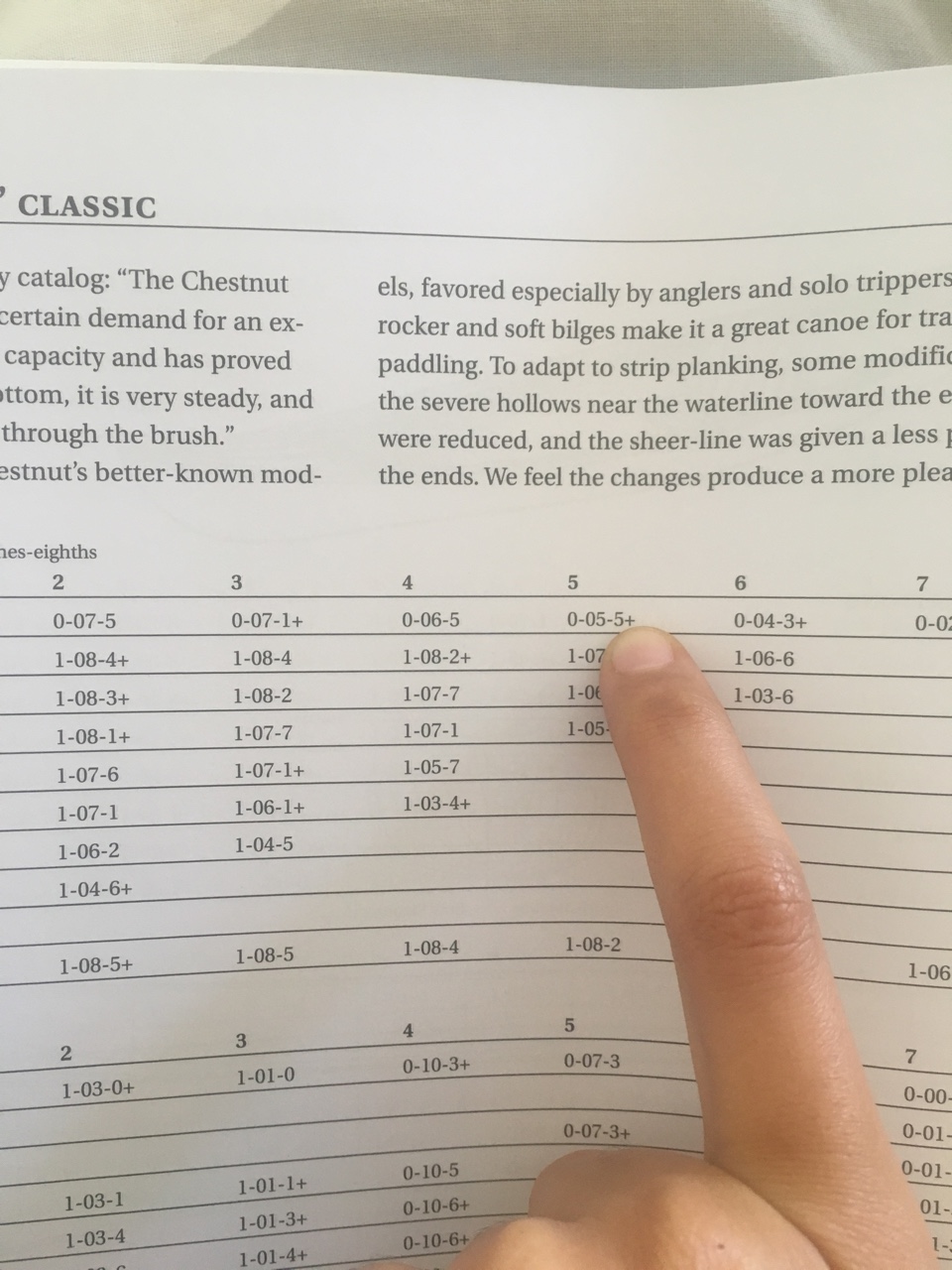

窑干材是热弯难度最大的，一般弧度较小可能好些，可是我这个弧度太大了，窑干材韧性变差了，失败率极高。感谢捕食者的建议！做完这个椅子也打算做一艘独木舟呢，正在研究那本canoecraft，再请教一个问题，龙骨里面那张每片的尺寸图，Feet-inch-eighths，最后一个数后面有的有加号有的没有，我没太明白什么意思？

张医生

你弯曲时 是不是木头温度很低 感觉可以试试加热到180度 外边保温 在木头温度较高时热弯 选择直纹边材 我未来也会时 现在在忙了 个人认为木头温度太低 是失败主因

捕食者

: k) X" t" U3 t1 M% }# l4 Q) y% i

沙漠里的迷彩 发表于 2019-4-18 08:42
窑干材是热弯难度最大的，一般弧度较小可能好些，可是我这个弧度太大了，窑干材韧性变差了，失败率极高。 ...

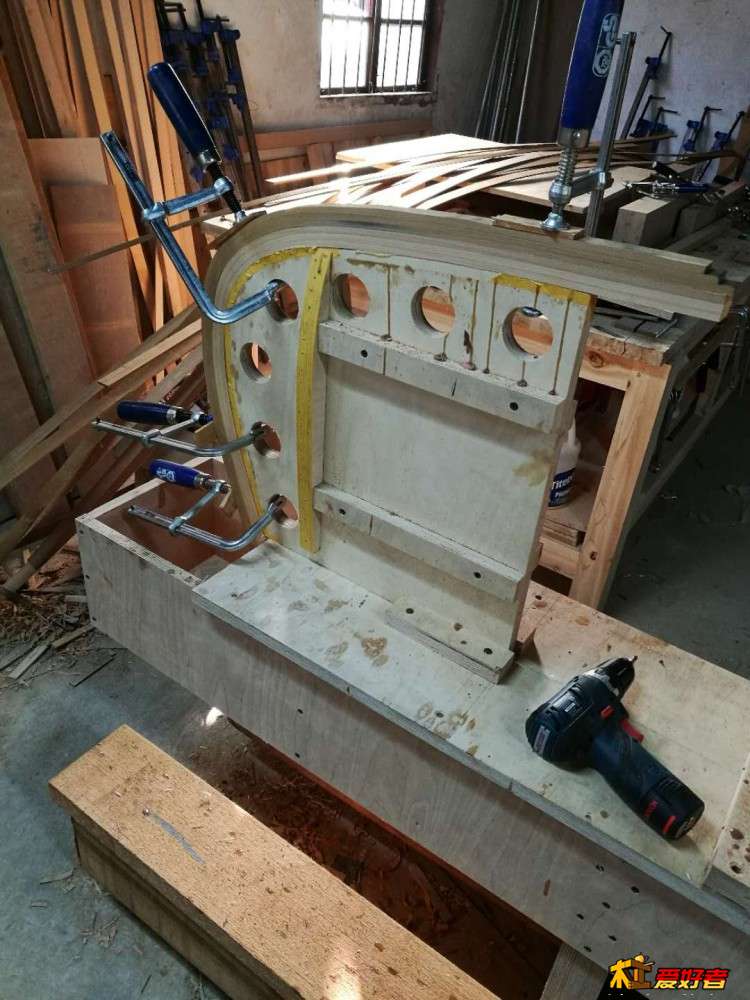

这个英寸数据允许稍稍偏大。你制作这种弧形件只有通过切割出6毫米左右薄片，先煮后蒸。事前预先准备好夹具，按比例调配好树脂在木材还在高温情况下刷胶迅速上夹定型，晾个三四天，再进行打磨造型应该是没有问题的。
# z9 S  l. L/ y; e6 b- l3 L2 O. P5 t

LF倾城

如果热风枪  一边一边呢

zjjzzg

我的专业对木纤维木素有点研究。就弹性从高到低排序：鲜材>风干材>高温烘干材。

- |5 v" \& W, Z- M( b' z- V) E高温烘干材要恢复弹性，必须××水浸泡（但会使得木头变色）好几天，弹性能恢复到鲜材的60～80%左右

夜伴箫声

我也觉得，蒸汽温度太低，需要高压，老外的都是大型蒸汽炉，

hanzibo

弯曲这个，最好找新鲜的木材，木材一旦被窑干和自然干燥后，木材里面的结合水会失去，木材钢性增加，韧性降低，弯曲时要先增加木材含水率，然后再降低到所需的含水率，木材不能选择密度大的，找一些软木更容易达到，弧度过大可以选择几次定型，而不是一次定型，

hanzibo

还有就是要使用520

hanzibo

用520和金属片，粘在弯曲面的拉伸面
