HA-600-2 HD谐波伺服 打轮测试OK

wzsqy

楼主可以发一份说明书给我吗？78119065@QQ.com
3 F7 s7 Q4 G. m. k

Sein850

wzsqy 发表于 2019-04-16 01:40
- o0 h) J) ?) S0 t楼主可以发一份说明书给我吗？78119065@QQ.com

5 f; |: `$ E' W链接：https://pan.baidu.com/s/1ie7aacIh34Q4kYUmxseEGA 提取码：6y5g  复制这段内容后打开百度网盘手机App，操作更方便哦

Sein850

链接：https://pan.baidu.com/s/1ie7aacIh34Q4kYUmxseEGA 提取码：6y5g  复制这段内容后打开百度网盘手机App，操作更方便哦

wzsqy

Sein850 发表于 2019-04-16 06:53
7 o5 x5 Q! o, F& n7 ]; ?; k链接：https://pan.baidu.com/s/1ie7aacIh34Q4kYUmxseEGA 提取码：6y5g  复制这段内容后打开百度网盘手机App，操作更方便哦

" F* H& g  x9 O+ F! N感谢楼主

湖湖

财主阿  羡慕
" N+ J% B  |- R* g- `0 J

老顽童xxn

Sein850 发表于 2019-4-16 06:53
# L* j0 E5 @% p1 Z9 z% f) a" i6 {- z链接：https://pan.baidu.com/s/1ie7aacIh34Q4kYUmxseEGA 提取码：6y5g  复制这段内容后打开百度网盘手机Ap ...

感谢楼主的说明书 还有个问题咨询一下 我这个带了一段CN2的线 打开看了一下 好像是按照位置模式接的  输入是正转和反转的信号 和我的脱机控制器怎么接呀?

Sein850

老顽童xxn 发表于 2019-04-17 11:31
) ^: j# `" _& }$ E* @' w9 s/ C感谢楼主的说明书 还有个问题咨询一下 我这个带了一段CN2的线 打开看了一下 好像是按照位置模式接的  输入是正转和反转的信号 和我的脱机控制器怎么接呀?

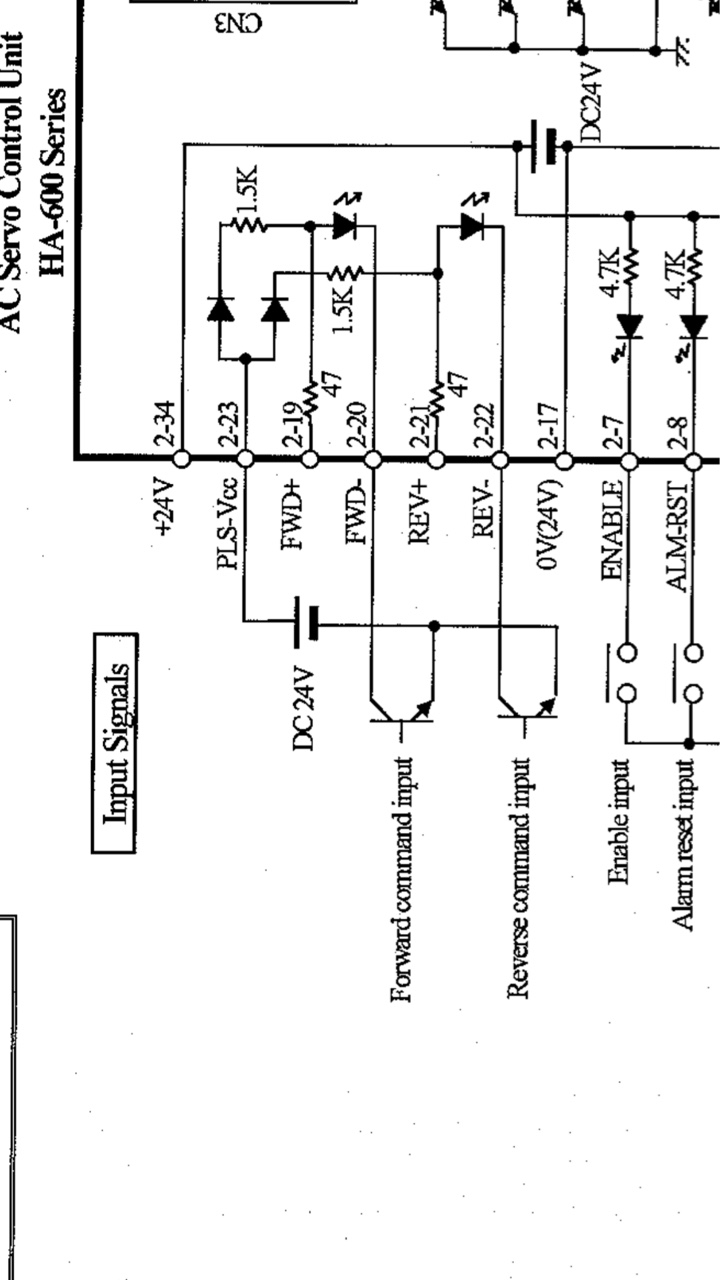

基本上和别的伺服类似接法，我脱机上边是5V共阳极的脉冲和方向信号输出，大概就是5v 接到引脚19和21，20脚我串接了270欧电阻回脱机的方向上，21脚串接270欧回脉冲信号上  大概就是这样，东西没在身边可能描述不准确 主要考虑的还是电流限流的问题吧 ，电流你自己估算一下 内部限流电阻日版的说明书和美版的说明书上稍有不同.还有就是这个接头是可以输出24V的 而不是往里边灌的.上电前多检查检查 基本这些

Sein850

老顽童xxn 发表于 2019-04-17 11:31
感谢楼主的说明书 还有个问题咨询一下 我这个带了一段CN2的线 打开看了一下 好像是按照位置模式接的  输入是正转和反转的信号 和我的脱机控制器怎么接呀?

哦还有这个说明书上我没找到类似自动激磁使能的设置参数，参考手册用外部接线在7脚上构成回路就好了

老顽童xxn

Sein850 发表于 2019-4-18 11:35
# ~: v( m, a! @* E哦还有这个说明书上我没找到类似自动激磁使能的设置参数，参考手册用外部接线在7脚上构成回路就好了

6 l8 W" e! u  w9 z' c- L) ?谢谢楼主谢谢

老顽童xxn

搞定了  没有接电阻 阳极 24v 5v都ok

xylch101

楼主您好！有个问题问一下，这个驱动能驱动fha-17a-3006-e100的电机吗？ha-600-2我看到这个驱动器后面写的固定型号可用。那么您知道可以通用吗？

湖湖

朱仕明 发表于 2019-3-4 13:30
一直想买两个做ac摇篮用，但是论坛大神说不同电机响应速度不同影响精度，所以没下手。

& v9 i5 u4 v( K4 l, l没事的 你又不是超高精密加工..... 误差不超过0.1 都合格.

Sein850

xylch101 发表于 2019-08-05 14:28
& J$ u+ a/ G0 |- U: I楼主您好！有个问题问一下，这个驱动能驱动fha-17a-3006-e100的电机吗？ha-600-2我看到这个驱动器后面写的固定型号可用。那么您知道可以通用吗？

具体不晓得额

xylch101

Sein850 发表于 2019-8-6 09:00
具体不晓得额

1 T) H/ t. l" N( d4 q2 T好吧，谢谢你了。
