一个混搭风格的三层储物柜

左三右四

作品好，摄影技术也大大的棒！

做药人

土豪
: S3 K% y& N% @* ]' Q& w$ b& C0 n

新木头东

佩服，作品英俊啊，太谦虚了，不是小白了是专业级了

gzlyl

真正的大师这作啊！
燕尾榫制作的部分，反复看了，也琢磨了很久，还是不太明白。做“pin”时电木铣去“大肉”这一步，是用直刀推吗？如何防止手滑？你说：“大家看图就应该明白，我不多废话了。”可我愚钝真心不明白啊，大师能不能照顾一下我们这些真正的小白，多“废话”几句呢？或者抽空就这次燕尾榫的制作的新技巧，专门发一个详细的教学贴呢？不胜感激。
9 J/ }* J9 X3 c) R1 W3 X还有趟门，不用五金件也能做得这么顺滑，有什么技巧吗？

emud

叹为观止

陈英俊

pacer 发表于 2018-10-9 14:12
开槽的意思就是让板子变薄一点，另一个板子坐进这个槽，是这个意思吗？陈老师

/ j% c6 O3 r! O8 m对，最好开在tail 上，因为板子薄了， 这个板上的榫头就矮了。如果开在pin 上，燕尾就小了，不好看
2 \; M! \, f1 S2 g5 \, U8 }1 n2 S

橄榄湾

w无法言喻的佩服

光头兄

现在大神都喜欢自称小白

来自苹果APP客户端

pacer

陈英俊 发表于 2018-10-9 20:48
对，最好开在tail 上，因为板子薄了， 这个板上的榫头就矮了。如果开在pin 上，燕尾就小了，不好看

# N% X( F3 D, t& i明白了，么么哒

还是这样

漂亮、学习了

陈英俊

- {# o8 Y: `: _! {# R# d9 e

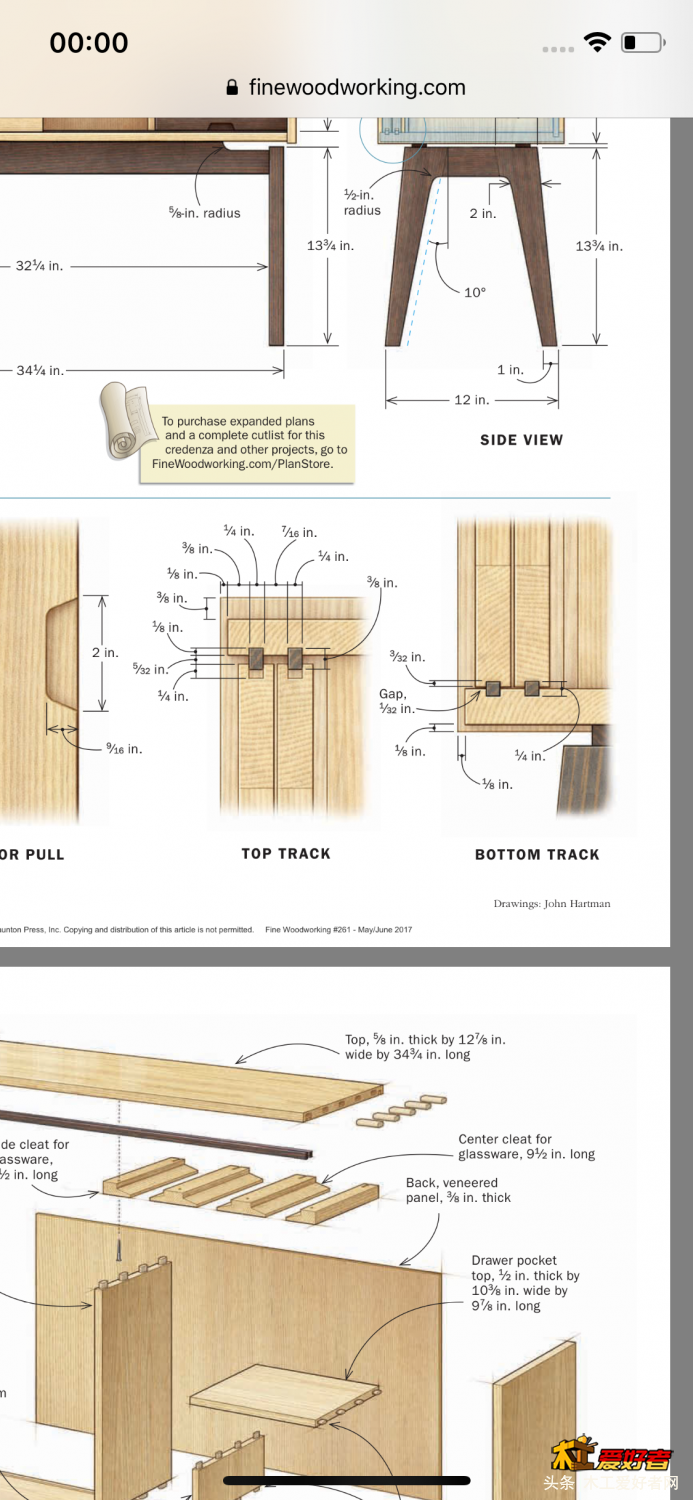

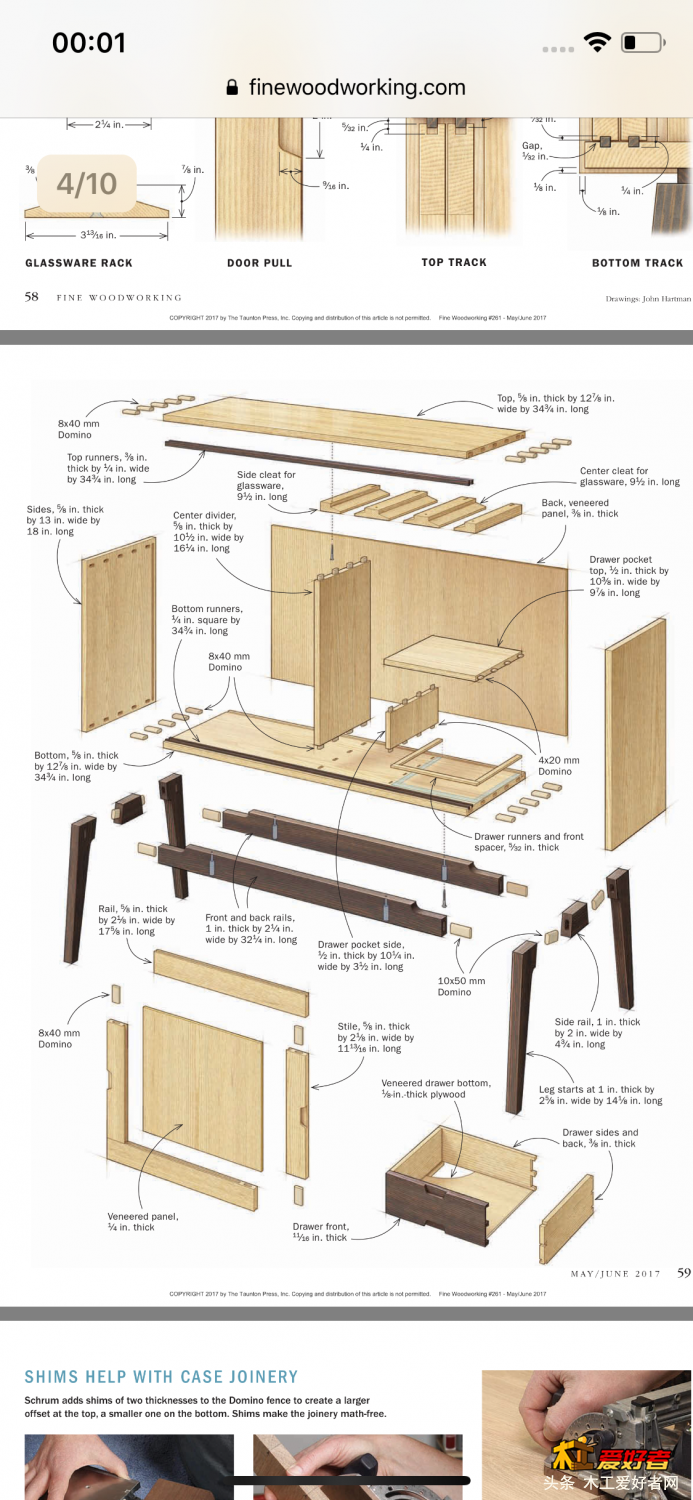

感谢大家的支持与鼓励，我就不一一回复了。另外，有朋友给我私信，对木制滑门的制作有兴趣。我在帖子里提到过，是一期杂志上详细的图纸数据教会了我如何制作，不敢私藏，把图纸图片翻出来了，发在这里，分享给大家

陈英俊

gzlyl 发表于 2018-10-9 20:28
2 G1 z/ c( a5 e真正的大师这作啊！
- ]/ Q3 _# m8 p燕尾榫制作的部分，反复看了，也琢磨了很久，还是不太明白。做“pin”时电木铣去“大 ...

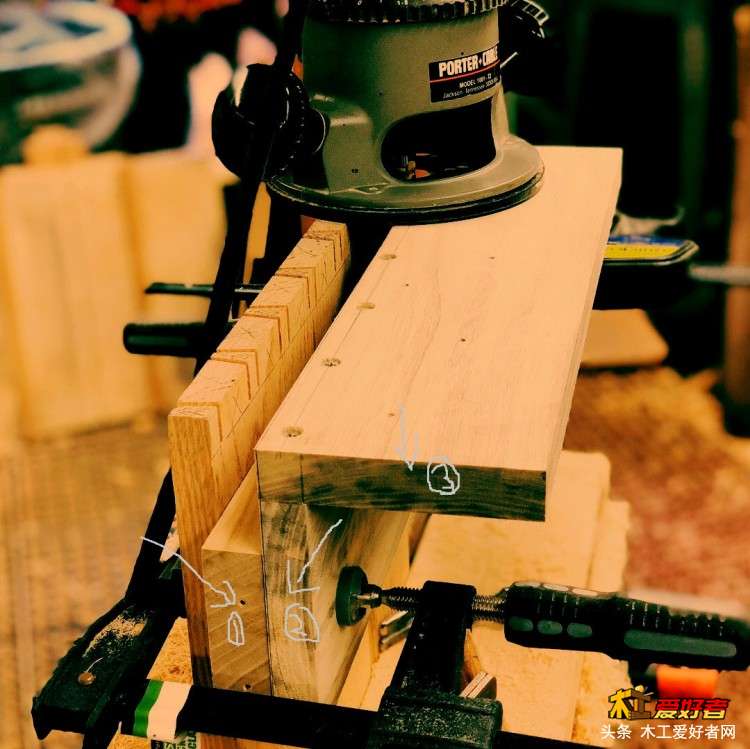

这个jig的用途，就是用电铣+直刀，去快速清理pin上的大肉，然后再用凿子清理pin的边线即可。因为直刀定深了，所以pin的制作中，底线的保留就很轻松成一条直线。为了解释清楚这个快手jig的用法，我把图片编辑了一下，如图


      这个jig由3部分组成，图中编号1、2、3，每块板都要首先严格归方，尤其是板厚，三块板子的板厚可以都不一样（1的厚度必须大于直刀的直径），但是每一块的板厚必须是均匀的，也就是两个大面必须平行。其中2和3构成一个直角，这个直角必须确保完美，否则严重影响精度，导致燕尾安装时候会有豁缝。1黏贴在2上的位置，要低于pin的高度，也就是下刀时候，刀不会碰到1的位置。
" w% m  d; |8 ]% ~: ^      使用时，将jig用夹子夹在待加工板上（实际上，如果是经常使用这个jig，可以考虑再增加一块板子，用螺栓和1+2连接，使用时候直接套在加工板上，拧紧螺栓），确保3的顶面与加工板的端头是保持在一个水平上。由于有3的顶面做水平支撑，电铣可以很轻松的保持水平，愉快的在pin之间移动。这时候，电铣是不用端平的，操作时候只要控制它的前后左右移动即可了，还是很轻松的。
9 u8 }4 t. \2 [. w     希望这个回复你能明白

左手.无痕

漂亮，工艺精湛，色调怀旧。
6 w+ H% T) W1 }8 P5 T: {

自乐

# o* f' J: V# _  J$ r4 }7 A" B漂亮，其实这才是完木工的境界

imick

超级大作！！总结一下，英俊兄的作品和帖子耐看的原因是从设计到操作都有理论的指导和实操上的灵活变动，由扎实的理论指导但又不拘泥于既有实践，做出来如此精美就够让人惊叹了，背后所做的大量准备工作（相当于研发了）更让人敬佩，实在是学习的好榜样！
