请教如何加工出这个圆弧槽？

8090 · 发表于 2018-7-19 10:20:13

butterflyam 发表于 2018-7-18 13:575 U: ~, S0 A& c8 L; E
是的板材长约30厘米，宽度10厘米圆弧半径5厘米，深度2厘米
4 [3 U0 L" K5 @; M, R0 P6 l; |9 ]用CNC加工

这个加工很容易啊，大直径的球头刀就可以了，我用的是23刃径6柄径的球头刀，有个类似的东西你参靠一下：再次乱搞1 - CNC - 中国木工爱好者-木工网 http://www.zuojiaju.com/thread-767362-1-1.html

butterflyam · 发表于 2018-7-19 10:33:09

8090 发表于 2018-7-19 10:203 N! a6 ]5 x% x, b+ q
这个加工很容易啊，大直径的球头刀就可以了，我用的是23刃径6柄径的球头刀，有个类似的东西你参靠一下： ...

谢谢！这正是我想做的东西！可是不明白如何做刀路。
我对浮雕没有兴趣，买雕刻机是想用来做点东西玩，基本的切割，平面加工已经掌握了一些，曲面加工还是不明白

8090 · 发表于 2018-7-19 10:40:21

butterflyam 发表于 2018-7-19 10:33
# _7 ^/ n+ J' ` f6 M( }谢谢！这正是我想做的东西！可是不明白如何做刀路。
# l4 `9 u3 i7 j; w( J* h" [我对浮雕没有兴趣，买雕刻机是想用来做点东西玩，基 ...

会用AC挤出功能不？，圆弧线的宽度、高度按你需要的设定，圆弧线朝下。

llyong887 · 发表于 2018-7-19 10:46:31

hubin0070 · 发表于 2018-7-19 10:54:53

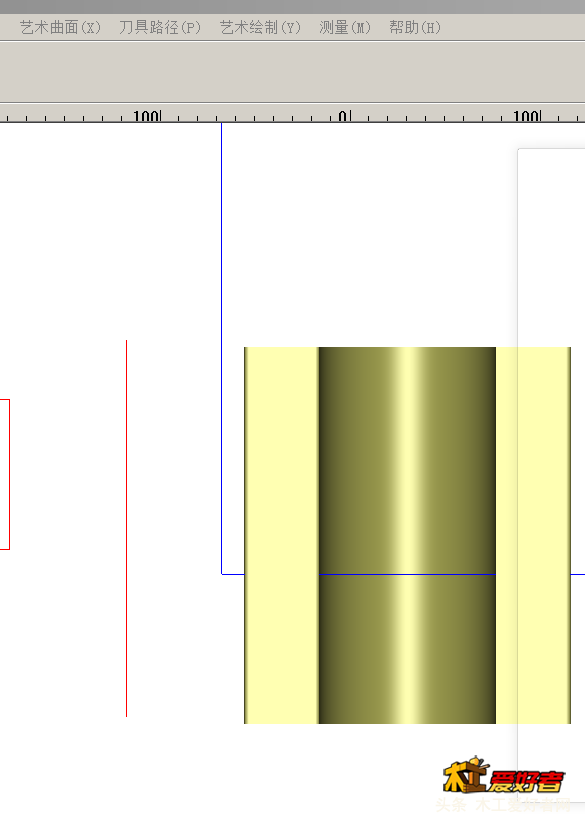

不赶时间的话用精雕软件的放样曲面就能制作出图形出粗雕刀路精雕刀路就解决了

hubin0070 · 发表于 2018-7-19 11:24:29

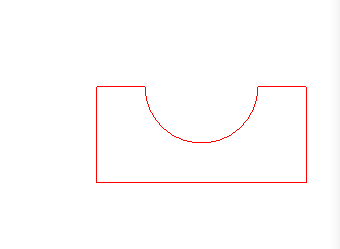

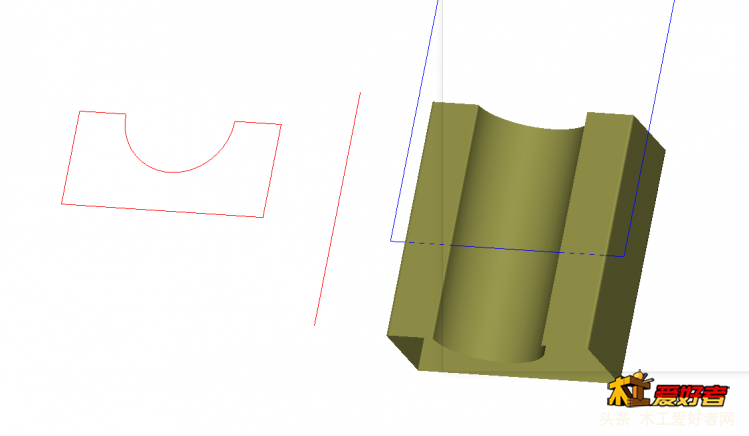

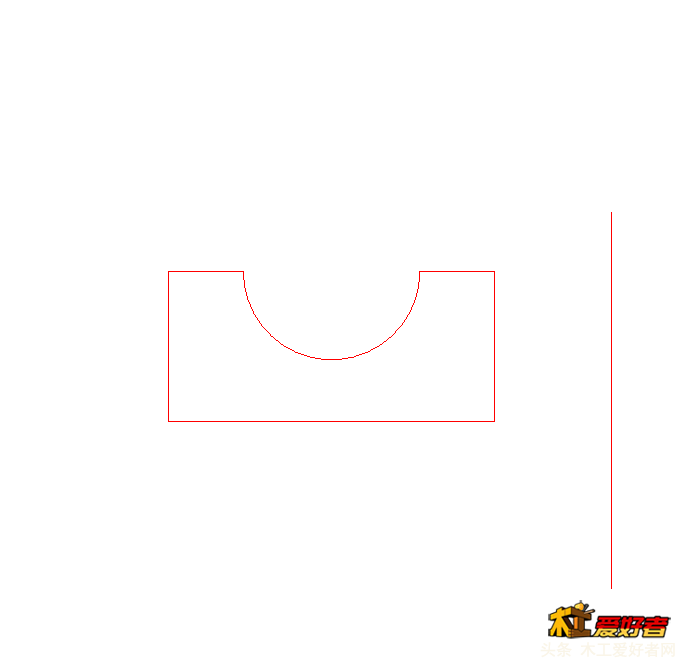

向企鹅学习出制图过程先画工件正视图再画直线（直线长度为加工件长度）然后在艺术曲面里点击放样曲面就能看见界面选择轨迹数量你这个图纸需要一根点击选择你画的那条直线再选择截面个数你的应该是1条点击你画的工件正视图 OK了

工匠手艺 · 发表于 2018-7-19 14:56:26

用压刨，.或立铣，把直刀换圆弧刀不就成型.干嘛还编程.那么麻烦

曹小蕊 · 发表于 2018-7-19 21:37:28

手工圆刀很快

拄双拐的蚂蚁 · 发表于 2019-8-4 19:38:32

修边机倒装+靠山+圆弧刀，我是这样做的，业余爱好。

ZHS0413 · 发表于 2019-8-4 20:30:24

球形圆底刀铣

湖湖 · 发表于 2019-8-4 20:39:23

butterflyam 发表于 2018-7-18 13:57
2 i/ w6 Y7 W0 k( D是的板材长约30厘米，宽度10厘米圆弧半径5厘米，深度2厘米
. d" z2 \0 i: ^- Z( L/ z用CNC加工

PM 里用CAD线建立特征. 然后选特征加工什么刀都行最好是球头刀.

qq7426 · 发表于 2019-8-4 20:56:10

用平刀，机器钢度够，夹个最大刀具开粗。然后球刀光一下面就行了。如果不用太精细，光面时，步距用刀的40%，精细度高高5%

红土地1 · 发表于 2019-8-4 21:17:12

这条坑尺寸要求不太严格的话，Ac里用形状编辑还是那叫啥啥啥的一个功能很容易就做出来了

ghuo123 · 发表于 2019-8-5 00:13:09

搜一下有出刀路教程

mingrui312 · 发表于 2019-8-5 09:52:08

这个非常简单啊，使用UG出刀路就可以了，看你曲面尺寸选择刀具大小，我是个小白正在学UG刚开始做的第一个就是这个类型的
