我理解的四脚八叉凳的做法。（图）

xly0908

榫头、眼结构是平行四边形的柱体。但端面还是长方形。

泥工

llyong887 发表于 2018-6-29 09:03
" D; u% l6 T9 \9 N2 k5 i2 ^一个长方体往两个维度倾斜后水平横截面会变成平行四边形

明白人！哈哈。这里很多人理解不了这个问题。

泥工

xly0908 发表于 2018-6-29 10:51
榫头、眼结构是平行四边形的柱体。但端面还是长方形。

4 q! `  M" {! T0 v5 o$ B  `- z8 w榫眼的两个端面是平行四边形。榫眼的另外4个纵面也是平行四边形。全部都是平行四边形。没有一个是矩形。只不过端面平行四边形更接近矩形。

huangbeny

泥工 发表于 2018-6-28 12:23
一般都是直接画成矩形，因为四脚八叉的腿外斜的并不是很厉害，因此这个平行四边形是接近矩形的，安装时硬 ...

我感觉你这个凳面的孔的画法是错的。凳面上的榫孔应该是矩形 ，  凳腿的垂直截面是平行四边形。
, z1 o6 k8 O2 X" e当凳腿插入孔内，再以复斜的角度取得水平截面积，就正好是个矩形了！

4 z# T2 r  X1 J* i4 y3 z
6 n1 J5 c- T4 m$ i& H  `
2 x" m  B& A- e% q

huangbeny

泥工 发表于 2018-6-29 11:29
榫眼的两个端面是平行四边形。榫眼的另外4个纵面也是平行四边形。全部都是平行四边形。没有一个是矩形。 ...

- [6 a' E) w* \& S& g8 m端面是矩形   腿的垂直截面是四边形
7 \9 b  R9 o6 g$ E5 {9 K$ ]) v* x- [& }
如果 腿的截面是矩形，那 端面就是四边形
) j1 I1 a+ z1 R! T7 ^: l3 E+ s  }

泥工

huangbeny 发表于 2018-6-29 11:34
我感觉你这个凳面的孔的画法是错的。凳面上的榫孔应该是矩形 ，  凳腿的垂直截面是平行四边形。
/ v6 O- ?" r  T0 B) z$ u当凳腿 ...

这样吧，我做一个测试，测试结果会一目了然。一个长方体复斜后与水平面的截面是不是平行四边形。

泥工

llyong887 发表于 2018-6-29 09:30
。。。

还是有网友懂的。。。

泥工

我理解的长方体复斜：是长方体端头的4个点，有一个点相对水平面是最高的。这种情况该长方体水平截面为平行四边形。
1 H8 O! d' O2 I: N
# B; n. _/ {/ k* {' V我理解的长方体单斜：是长方体端头的4个点，有两个点相对水平面是一样高的。这种情况该长方体水平截面为矩形。

cxlong

泥工 发表于 2018-6-29 04:09
我理解的长方体复斜：是长方体端头的4个点，有一个点相对水平面是最高的。这种情况该长方体水平截面为平行 ...

# J5 W5 [  b( s* @3 o1 \楼主正解！只要是复斜的腿，凳面榫眼就是平形四边形，不明白的网友可以做个试验，
+ @3 p/ ^$ J: \: \- Q找根平直的木方插入水面，把木头斜成腿一样的角度，观察木方被水平面所截成的平面
就是平形四边形。斜的度度越大，看得越明显。
( A1 g6 y* F: S; D" r, v8 m

cxlong

泥工 发表于 2018-6-28 04:57
& k8 M! Z5 a0 W" z对凳腿榫肩可以这么理解：每一条凳腿朝外的两个面，以及朝内的两个面，榫肩线各构成一个V型，朝外的V口 ...

! {" }/ u7 P3 z' `/ G5 k非常感谢楼主，有时间我试画一下。

泥工

这种实验我相信谁都能做，为啥一定要想当然不去实践一下呢。

泥工

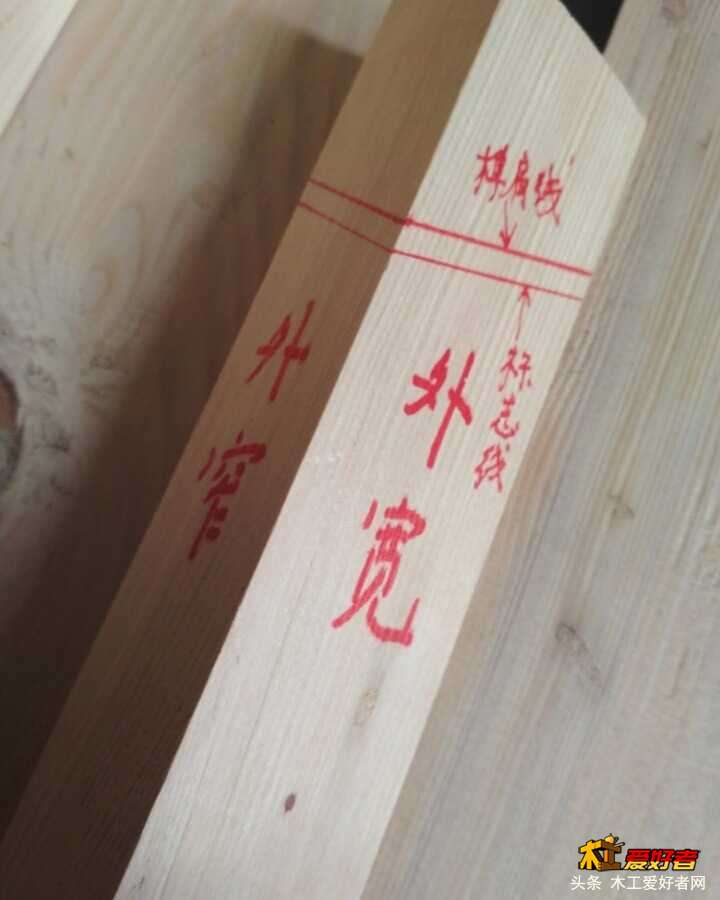

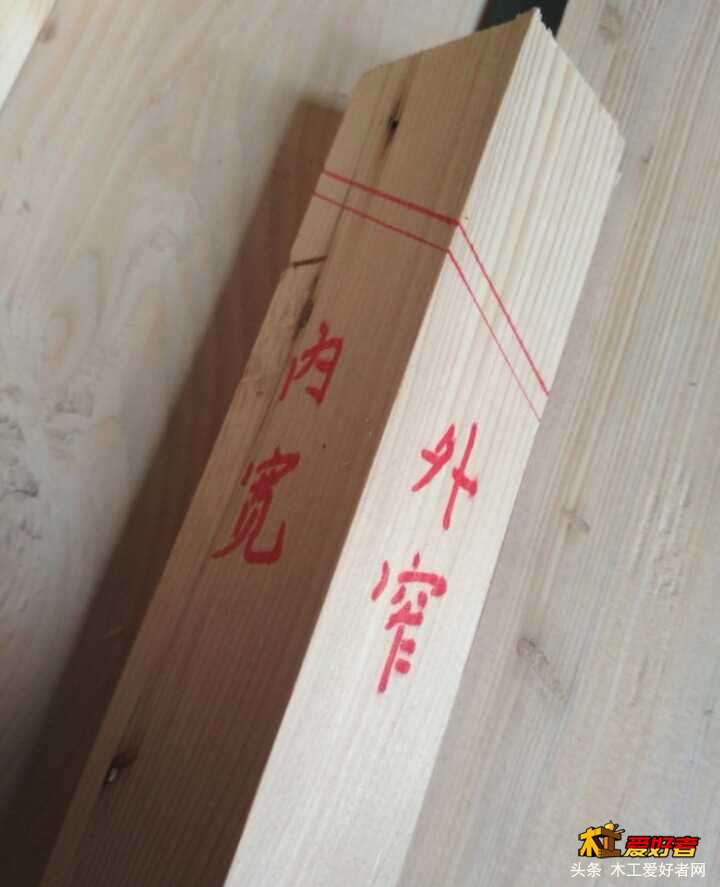

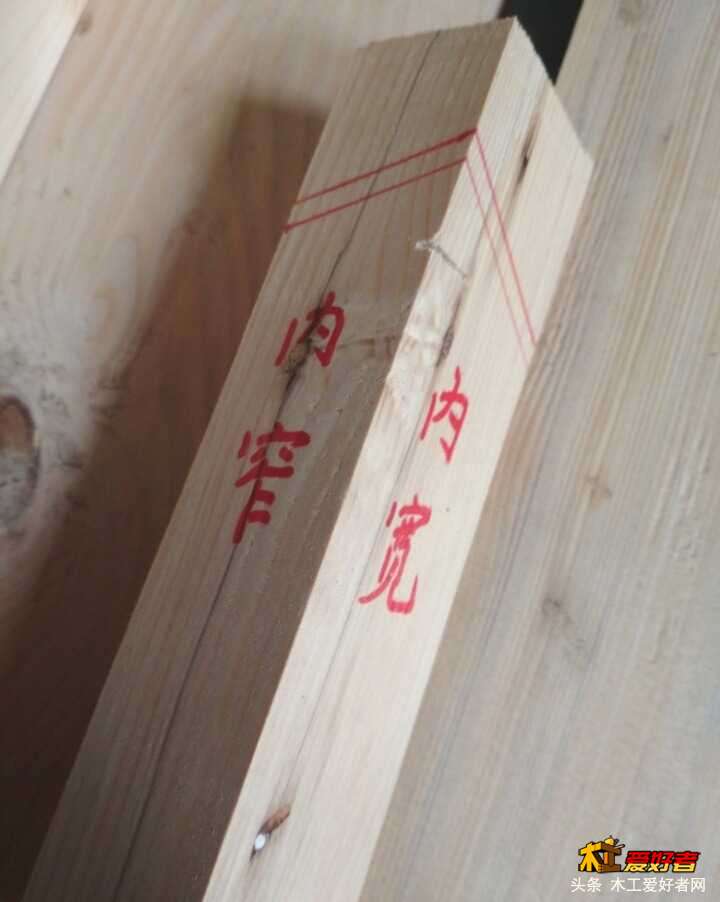

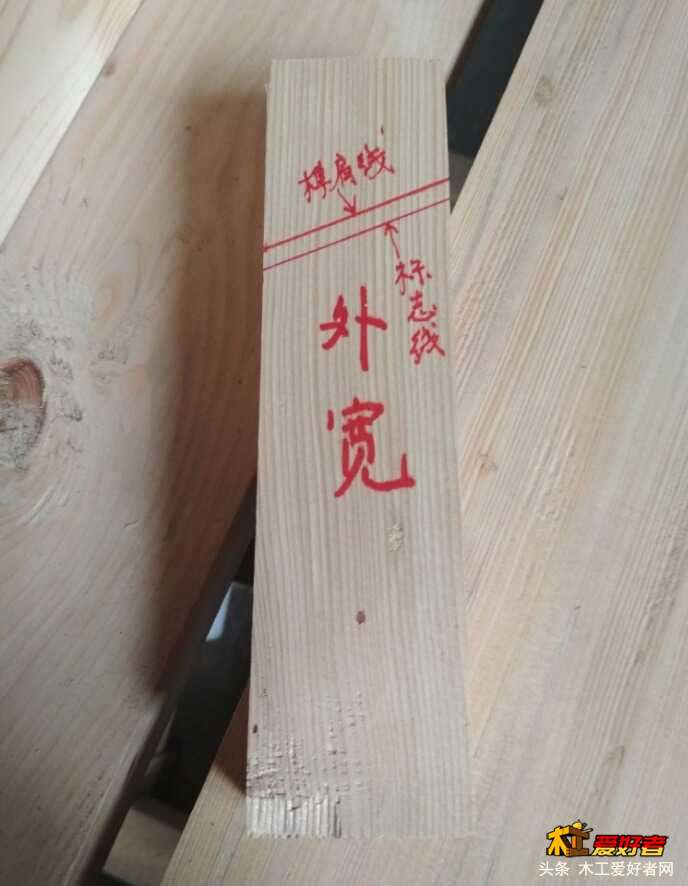

先在长方体木条上划线。

泥工

泥工

泥工

可以看出，四根斜线围合并闭环。
