求稳压芯片的事

sunscape · 发表于 2007-5-10 11:52:45

原帖由 piggybac 于 2007-4-30 03:02 发表3 x. Y& d+ _$ X& w1 j3 |3 x
9 P6 E# q" K2 `0 O8 \

- _ G8 ~, c7 u1 g0 R5 c2 O; _好象大家想得有点复杂了。大不了一个7805串接两个1N4001（看电流要求）。

版主说的对，老严他才要60mA电流，不必这么麻烦了。

七公 · 发表于 2007-5-10 12:22:42

（
论坛速度实在太慢了，害得我以为死机了，结果发重了，想把这个删掉，结果没权限删，只能编辑:(
）

[ 本帖最后由七公于 2007-5-10 12:31 编辑 ]

七公 · 发表于 2007-5-10 12:27:09

大家确实想的太复杂了，一般的灯不需要非常精确的电压，

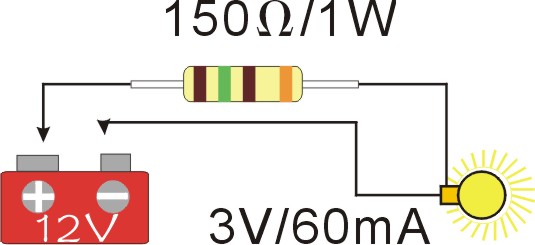

最简单的办法，剪断任一根线，串接一个1W/150欧姆的电阻就行了。
12V-3V=9V
9V÷60mA＝150Ω
P=9V×9V÷150Ω＝0.54W，所以选1w－2w的电阻就可以了（参考价0.26￥，建议零售价0.5￥，效果等同你在淘宝定的5￥

）。

如需要原材料（电阻、电容、稳压管、LM317之类），我可以免费提供，你只要出邮费就可以了。

如果需要精确电压的电路，如严兄所要求的，我可以定做的，我这里有正规的工厂，可以大规模生产，要多少有多少

。

[ 本帖最后由七公于 2007-5-11 15:52 编辑 ]

inface · 发表于 2007-5-10 13:55:55

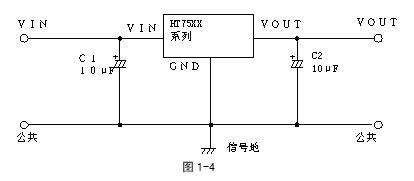

呵，不要把简单的事情搞复杂了。你不是能找到HT7530吗，再买2个10UF/16V的电解电容即可，按下图焊上就可。
它的输出电流能达到100ma，输入电压最高可达24V。注意尽量买后缀带-1的，这种精度稍高一些。

[ 本帖最后由 inface 于 2007-5-11 08:18 编辑 ]

严丝合缝 · 发表于 2007-5-11 01:41:07

原帖由七公于 2007-5-10 12:27 发表
8 [, N- L. y4 z大家确实想的太复杂了，一般的灯不需要非常精确的电压，
" ^* [: c9 F6 d T6 e( Q最简单的办法，剪断任一根线，串接一个1W/150欧姆的电阻就行了。
0 S6 L/ n: x* `# c& X12V-3V=9V3 ^! z( g, N$ }+ I- h
9V÷60mA＝150Ω
* F% r# r, J9 ^( y0 F; E6 JP=9V×9V÷150Ω＝0.54W，所以选1w－2w的电阻就可以了。 ...

20个，我实在是说不出口

还好了，我在淘宝上找到一个店家，帮我做了一下 5块钱一个呵呵

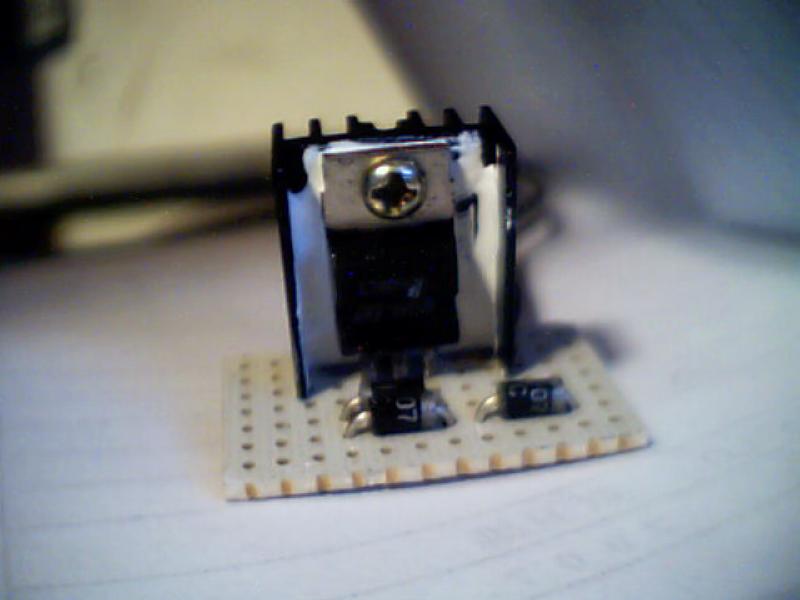

他用了一个 L7805cv 99145 还有3个黑的圆呼呼的不知道是什么东西 3跟电线 1进1出1地。

[ 本帖最后由严丝合缝于 2007-5-11 01:45 编辑 ]

严丝合缝 · 发表于 2007-5-11 01:49:11

原帖由 inface 于 2007-5-10 13:55 发表: J+ b3 M7 S$ ? e% ?, J$ n# Q
呵，不要把简单的事情搞复杂了。你不是能找到HT7530吗，再买2个10UF/16V的电解电容即可，按下图焊上就可。
! ]/ A- D7 }6 |: o, {6 [( R它的输出电流能达到100ma，输出可达24V。注意尽量买后缀带-1的，这种精度稍高一些。

谢谢大家，不过我看那些电路图就好像看非洲文字一样，一点也看不明白 :cry:cry:cry 隔行如隔山啊，我能想像的到各位DX都认为着个简单的不能再简单的东西了，可是我还是一点也不懂，呵呵，再次感谢大家

[ 本帖最后由严丝合缝于 2007-5-11 01:50 编辑 ]

inface · 发表于 2007-5-11 08:35:44

原帖由 严丝合缝 于 2007-5-11 01:41 发表
. |) [. E( @- b5 Y! u" X( x
8 r4 U* Q$ A# h/ D+ G
( V# A+ ^) m0 {3 T 20个，我实在是说不出口
" Z! L6 w1 T7 u% b/ {, o: ^8 x2 b8 F( j
还好了，我在淘宝上找到一个店家，帮我做了一下 5块钱一个呵呵
5 @5 f) w3 R/ v0 U- A5 b0 Y7 a0 V4 J+ }5 N
他用了一个 L7805cv 99145 还有3个黑的圆呼呼的不知道是什么东西 3跟电线 1进1出1地。

那3个黑呼呼的是二极管，作降压整流用的。其实根本不需要什么电路板的，5块钱也太贵了，还有邮费呢！

*******************************

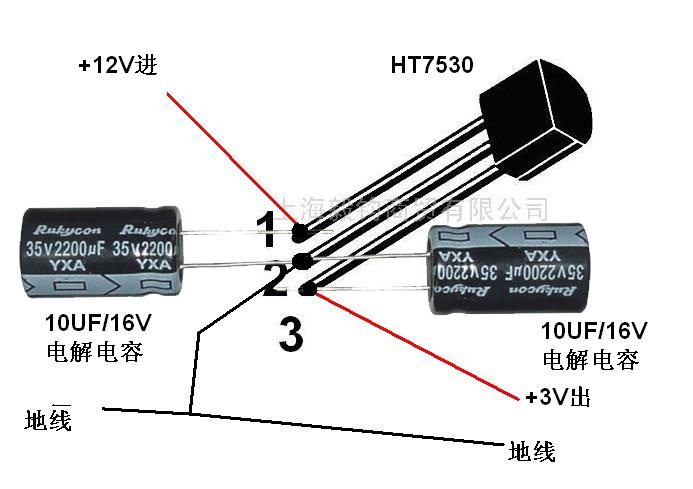

你按下图把元件与线焊上就行了，你可以叫卖电子元件的给你解释一下。

sunscape · 发表于 2007-5-11 18:09:26

原帖由 严丝合缝 于 2007-5-11 01:41 发表
: @) |' C' H7 N# b! I! x* j) L- b. \8 s3 E8 }4 B4 E$ z

0 C' P' W& u" }7 C, b! p 20个，我实在是说不出口 $ D/ z: [' \) _% k( h

: k' T  u' X& v& z9 Z8 O. i还好了，我在淘宝上找到一个店家，帮我做了一下 5块钱一个呵呵
# g: N6 _* J- q9 Z2 Y  A/ x& d( a% w7 T7 V" i
他用了一个 L7805cv 99145 还有3个黑的圆呼呼的不知道是什么东西 3跟电线  1进1出1地。

，和piggybac 版主说的一样“好象大家想得有点复杂了。大不了一个7805串接两个1N4001（看电流要求）。”，只是商家串了3个二极管，输出为5-0.7*3＝2.9V，老严你干嘛不找我，完事请我一顿就行了

sunscape · 发表于 2007-5-11 18:14:25

原帖由 发烧狂人 于 2007-4-28 18:04 发表( p2 E, a6 `% I9 q7 \. y7 _
SUNSCAPE 兄是个高手啊,, _- l7 m* p0 k$ X0 n" H
不过国半厂家PDF说的明白,要有最小负载电流=3MA以保持电压调整率,否则稳压效果很差

狂人老兄过奖了，我并非高手，偶然遇到罢了。我看过你的帖子，对电子很精通，非常佩服

其实你说的是正解，对技术严谨是好事呀！

我那个317已经封在壳子中不便拆开看了，印象中不是LM的，好像是日系的upc或者HA之类的，也许和国半的有些区别，是一个旧电路中拆下的。

[ 本帖最后由 sunscape 于 2007-5-11 18:16 编辑 ]

sunscape · 发表于 2007-5-11 18:20:55

原帖由 inface 于 2007-5-11 08:35 发表* q2 P) H$ T! w" u+ P1 H
6 y% ~' t; V' O7 f% |
那3个黑呼呼的是二极管，作降压整流用的。其实根本不需要什么电路板的，5块钱也太贵了，还有邮费呢！% T; [0 `; a% t
& h, G0 z1 I2 f [
*******************************" l$ v: l* o6 R0 l: w# U* v

2 u+ E5 z5 H1 X( Q `你按下图把元件与线焊上就行了，你可以叫卖电子元件的给你 ...

发现又一个电子高手，inface你那里能买到7530？还以为三端稳压好解决呢，我们的市场没有哦

严丝合缝 · 发表于 2007-5-12 04:22:39

我也问过拉 HT7530没有的卖啊

太阳鱼 · 发表于 2007-5-12 08:37:51

原帖由 严丝合缝 于 2007-4-30 01:52 发表+ f! h% s: R0 B) j4 W" P
' W' J1 O* B W0 K

! U8 f1 l3 F0 f, j0 ^& P就是从车上引电源，接一个专用的灯，他就需要3V的电压。。。。

不好意思，好几天没关心这个贴。
12v转3v压差太大，串联调节式稳压器白白耗能发热，科学的方法是用调节脉宽降压，再作LC滤波
这样，你和狂人的帖子就合2为1，稍加改动。买一个电起子调速，输出端加一个零点几欧姆限流电阻、几十微亨电感、几千微法电容滤波电路，除去弹簧，调节电位器使电压输出3v，焊下换成同数值固定电阻
这个主意如何？
