楼主: 疯狂木工

数控做螺纹的简单方法

   火.. [复制链接]
发表于 2017-4-17 16:19:16 | 显示全部楼层
很好,楼主辛苦了。
- H4 y6 K2 o( |) P3 i
回复 支持 反对

使用道具 举报

发表于 2017-4-17 17:53:28 | 显示全部楼层
来学习了!
回复 支持 反对

使用道具 举报

发表于 2017-4-17 18:59:15 | 显示全部楼层
学习中~~~
回复 支持 反对

使用道具 举报

发表于 2017-4-17 19:35:49 | 显示全部楼层
狗狗吉祥 发表于 2017-4-17 10:42
: Q0 N3 X2 Q% K' L0 v5 v$ P0 v7 k我再当回雷锋吧,发张资料图,螺纹是可以半圈的什么的,只要参数对了就行。大家可以手动写一写然后仿真 ...
7 S- N, F% o7 B6 C
大神啊~~~
7 S& B( ^# |0 |, n" S看了半天也没整明白
, c% R( K7 ^6 z6 ]
回复 支持 反对

使用道具 举报

发表于 2017-4-17 20:23:48 | 显示全部楼层
本帖最后由 狗狗吉祥 于 2017-4-17 21:36 编辑
0 U; h- V/ Q* W$ Q" J
2 v% [0 m7 r& t; V8 V写个例子,我也是学着写,习惯用IJK,不习惯用R的,IJK一行就可以出整圈和螺旋的。

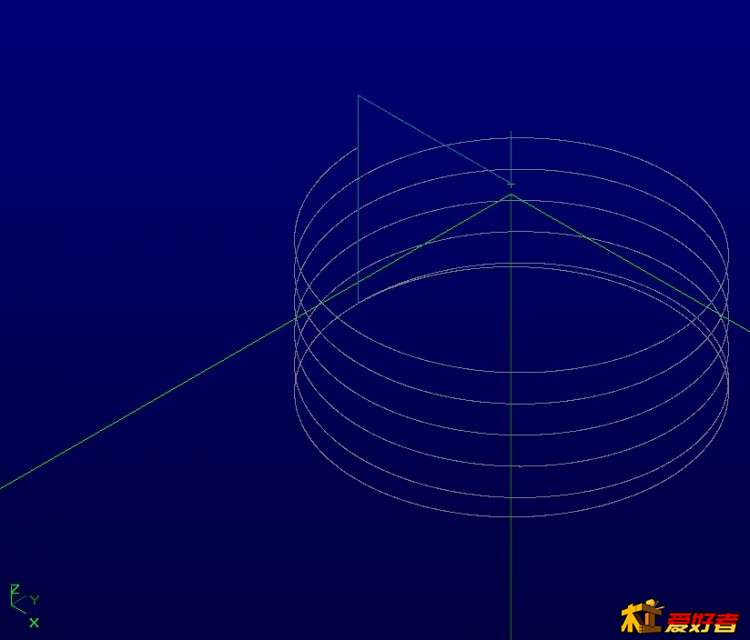

. J$ M* K3 E0 L9 ]3 t5 eK3的刀路
: S0 [) r$ L5 i2 ?, F  t* w8 l 888.jpg + K; H8 Y+ h/ X: Q9 w/ R6 M  J# b" Q0 l
没K的刀路,一圈圆弧从Z0走到Z-15
- [! p1 R9 b" b. R3 M$ z. j5 { 99.jpg ' Y4 s" q+ d- u
+ D  O0 t. y; ^2 x* G1 D! Y
把下面的复制保存成刀路文件就行了* n7 C# W8 e: C7 `& b
(弄一个以0,0坐标为圆心半径20,深度15的圆型槽,刀具用6MM的,螺旋下刀,每层3MM,加清底,刀具半径是3MM,所以刀路的刀径是17MM。少了小数点后面的数字,可以用,)
3 t) {4 Q4 |; I1 BM16
& }& \( [: |, M4 ~G17(XY平面差补,这个系统默认是这样,不过还是写下吧)4 F7 x' j3 P  p
G0X0Y0Z10S1800M3(跑到原点,主轴1800正转)1 p! s; D( R0 {9 f& c+ c6 {& x
G0X0Y0Z5(习惯先跟到圆心)
# _" ~- x2 r* X% s( IG0X-17Y0(定到这个圆弧的开始点)# ]. _/ H+ N9 G5 f; T3 |2 Q
G1Z0F240(下切到材料表面)! M. E; ^+ j7 z0 J% m; d- t$ Y
G3Z-15I17J0K3F1200(G03是逆时针圆弧插补,IJ是相对于起点坐标的增量值,K是螺旋线的每圈的导程,就是间距,如果没有K,就是1圈,这个是Z的坐标从0到-15,螺旋线导轨为3,一共5层,这个地方看XY和坐标都没有变,所以这个是整数圈,如果结束点设在X17Y0,那不管是几圈都有半圈的存在,如果15的深度,还是3的导程,可以先到Z1.5,再到-15,这样就是16.5,可以走5圈半,也就可以了)
4 {7 v8 q0 A0 P+ Q) f0 bG3I17F900(平面圆弧走一圈,我省掉了J0K0这样的参数,是零的都没用也没问题)( m4 _$ [0 K3 N* S% e, n+ A
G0Z5) W, [% ^( f& ?% G) V/ v
G0X0Y0
$ B3 W, \, B7 l4 vM30
1 Y; u$ G( R* W3 I* D6 Q5 d1 H  f2 j3 ~1 m0 Y
( K! V+ i  n* Y' X
回复 支持 反对

使用道具 举报

发表于 2017-4-17 20:41:09 | 显示全部楼层
rebelking 发表于 2017-4-17 19:35; q, E* }3 D% X+ r1 o& P$ O+ B6 H
大神啊~~~% a/ p) g& O- A+ `) q9 z
看了半天也没整明白
, I, H7 V: m# Z- O7 D: q$ z
小哥写个例子给你看下,在楼下,没事多写几个就会了。0 i* V# x, Y' o0 }, E
回复 支持 反对

使用道具 举报

发表于 2017-4-17 20:58:17 | 显示全部楼层
感谢两位分享
回复 支持 反对

使用道具 举报

发表于 2017-4-17 21:28:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2017-4-18 01:05:33 | 显示全部楼层
我的颈椎也治好了
回复 支持 反对

使用道具 举报

发表于 2017-4-18 22:16:56 | 显示全部楼层
好好学习一下
回复 支持 反对

使用道具 举报

发表于 2017-4-19 02:54:32 | 显示全部楼层
  都来治颈椎病来了......
回复 支持 反对

使用道具 举报

发表于 2017-7-23 19:47:00 | 显示全部楼层
感谢楼主~
回复 支持 反对

使用道具 举报

发表于 2017-7-23 20:04:13 | 显示全部楼层
感谢分享!!!
回复 支持 反对

使用道具 举报

发表于 2017-8-9 02:08:32 | 显示全部楼层
这个帖子要顶,真心技术帖子。* Z% Q% ]4 @$ G5 s  ^  o4 ?
回复 支持 反对

使用道具 举报

发表于 2017-8-9 06:21:15 | 显示全部楼层
请问螺纹刀是买的还是自已D的,如买的能否给个链接。
回复 支持 反对

使用道具 举报
