高标准打造一台超高精度的雕铣机（底座篇）

zm62

你这个帖子把他做械毒最好，，，

15818000200

2121885572 发表于 2017-3-30 22:22
5 E6 ~/ E( N/ ^5 d机器硬件达到UM级别（主轴够呛）。软件能跟上吗？。还有电控部分。加工时候的震动。和温度控制
森精机的 ...

+ S9 o; _% o8 B" O其实我知道，没有光栅尺实时反馈，是达不到um机加工的，虽然机器用的是研磨P4丝杆。我只是追求机器旷量小，刀纹漂亮。但是如果加工件尺寸不大，um级加工没有问题，只是同时要把主轴的偏心量预留一些在加工尺寸里面。
8 Y% `1 q) C$ X) q

15818000200

心烧不退 发表于 2017-3-30 23:13
1 m) y1 ]' ^! c+ I5 \! m3 w　　　恭喜楼主，看这些精度参数估计超过DGM德吉玛，做精密件不是问题，能接到航天飞机的定单更好

不瞒说，我们真有相关的项目的光学设备，但和这个机器无关，这机器尺寸小，把精度搞高并不难，尺寸大的机器达到这个精度几乎做不到。P4研磨丝杆在小范围内绝对精度4um是可以保证的

15818000200

tyzb 发表于 2017-3-30 20:31
) n: Q/ y2 X: l; p" T& |! X- J/ V丝杆的同心度，线轨的调整有什么规范的做法吗？求指点

丝杆安装好后，和滑轨平行度全程最好小于0.02mm/米，马达端的径向偏心小于0.02mm，这样以确保丝杆寿命、阻力、震动量。不关注这个参数虽然可以用，但很快就磨损了
& I% ~& ^$ w3 U# l2 V( n$ P

15818000200

2121885572 发表于 2017-3-30 22:22
  G5 S( e- ^: Q7 v+ K! @/ H7 u- K机器硬件达到UM级别（主轴够呛）。软件能跟上吗？。还有电控部分。加工时候的震动。和温度控制
森精机的 ...

' U2 j  a9 X3 K！，不过这机器体积小，小范围内精度没有问题，丝杆小范围绝对精度也可以很好。温度变化只对大机器敏感。软件方面把文件细分作细，估计没有问题。后续安装好了，加工工件再出报告发帖。毕竟这也是尝试

a13133951529

这个机成本要多少？

sunlipin001

15818000200 发表于 2017-3-29 11:46
7 S3 [5 M2 o, j* i  T我是搞电子和软件的。在Word100强的研发部做电子软件主管，现在爱好机械了!超喜欢

* M+ g/ C+ ?0 t1 [4 n在Word100强是啥意思？

炼金

我也很纳闷，没有word100这个版本，我用的是Word97

15818000200

炼金 发表于 2017-3-31 15:19
( g6 l; n, Z/ S, G/ O3 v我也很纳闷，没有word100这个版本，我用的是Word97

打错了，world

炼金

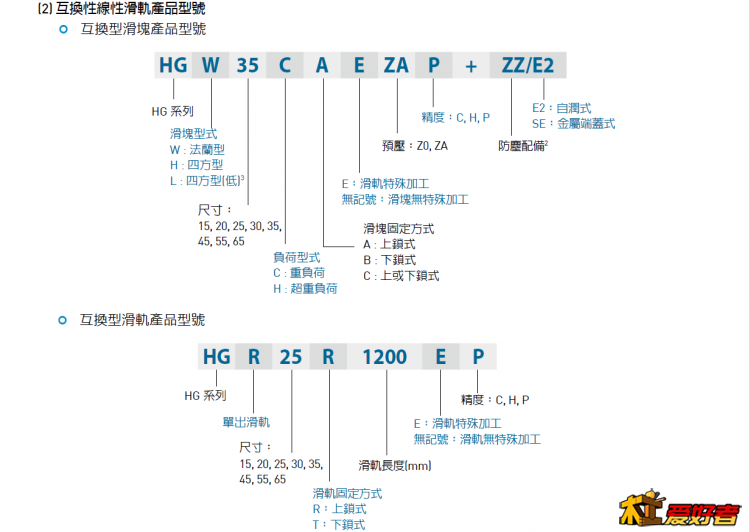

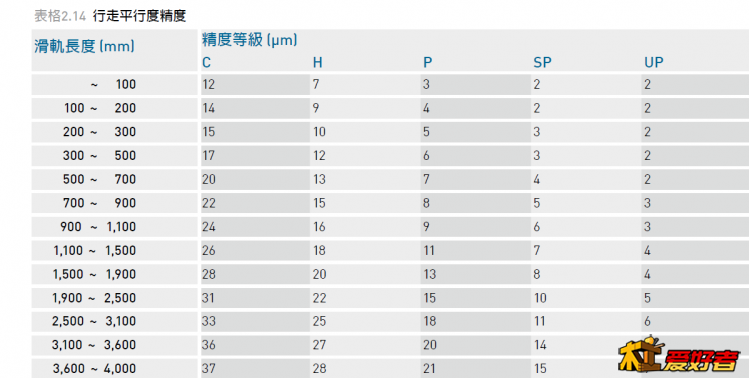

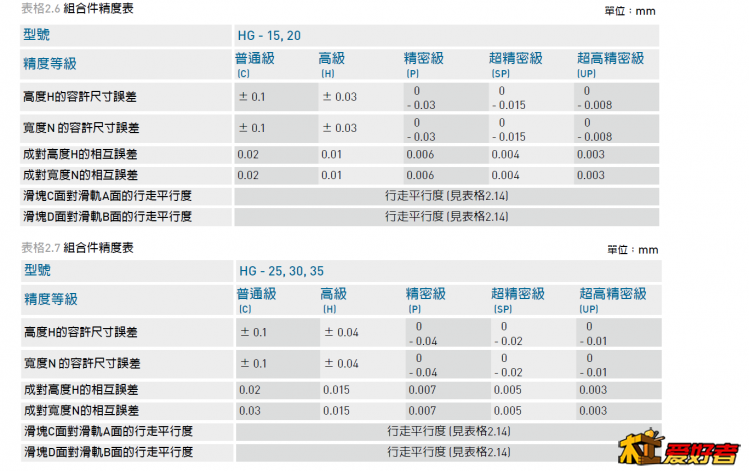

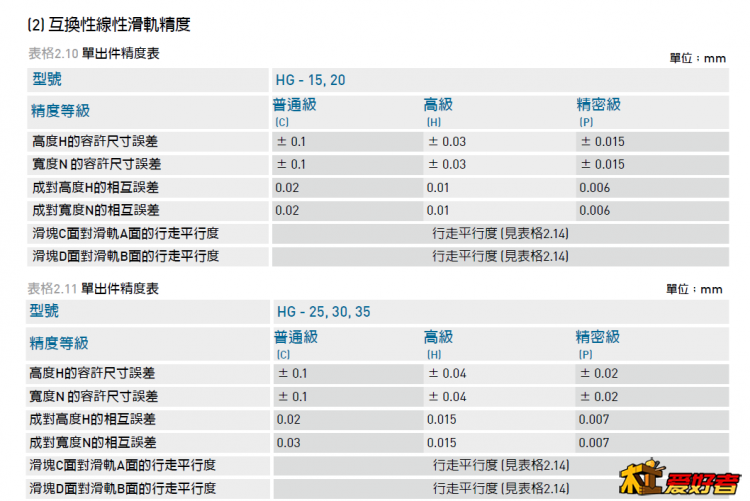

“线轨平行度调整在2um，高度差3um，丝杆间隙1um”，根据楼主线轨的产品型号，我查了下标准，我其实比较好奇楼主的检测手段和装配技术，线轨本身的精度达不到这个标准

xcj126921

强烈关注！！！

15818000200

炼金 发表于 2017-3-31 16:38
0 z4 b' K0 m+ ~“线轨平行度调整在2um，高度差3um，丝杆间隙1um”，根据楼主线轨的产品型号，我查了下标准，我其实比较 ...

机床底座的靠山，对线轨起修正作用。线轨不不锁螺丝的自然状态，是很偏的。线轨平行度通过打千分表实际测量，当然表也会有误差，但基本可以忽略了
, ]; P3 ?! e2 _( ?  m$ d$ r/ z, Z2 @

tyzb

15818000200 发表于 2017-3-31 03:30
, N: O2 C( h! e丝杆安装好后，和滑轨平行度全程最好小于0.02mm/米，马达端的径向偏心小于0.02mm，这样以确保丝杆寿命、 ...

确实，刚开始用的还行，过了几天转起来就明显有顿挫感了，求调整方法

洪天涯

15818000200 发表于 2017-3-29 11:46
我是搞电子和软件的。在Word100强的研发部做电子软件主管，现在爱好机械了!超喜欢

怪说不得，这种精密设备，如果弄来玩木头雕刻，感觉太浪费了！

黑油饼

专业。看不懂。了解了解
