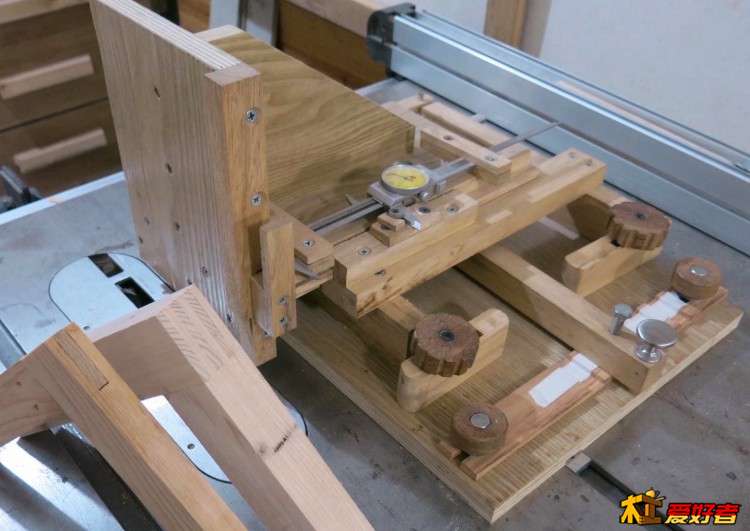

7 f. F1 U3 M) H前年年底我买了Matthias的图纸并自制了这个“快速定位开榫推台”（Quick set tenon jig），很高兴，他发表了我的制作：http://woodgears.ca/tenon/leng.html7 r v$ y* |% Y7 C M" u: B
) v; ^5 A4 C# Q. H! H; M

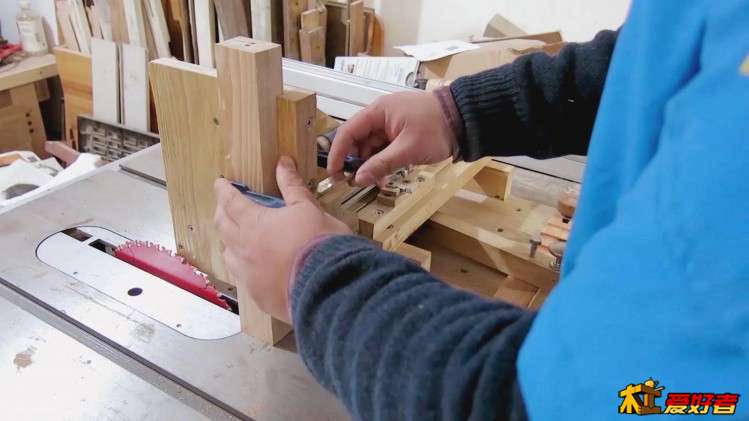

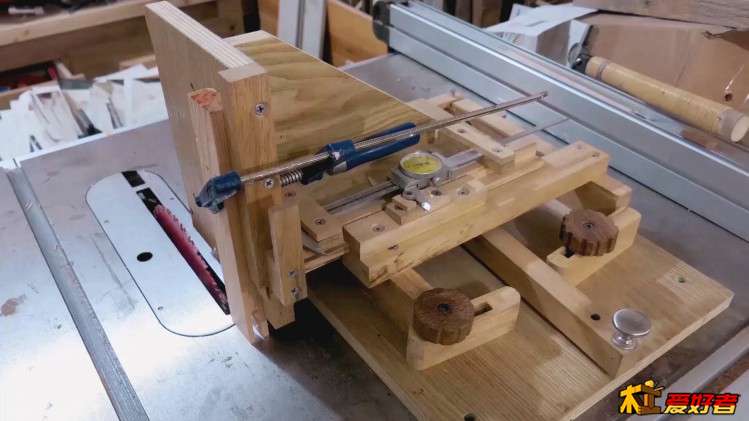

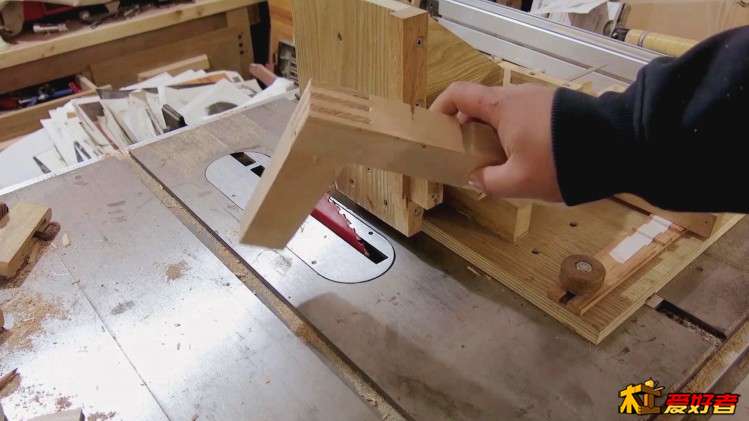

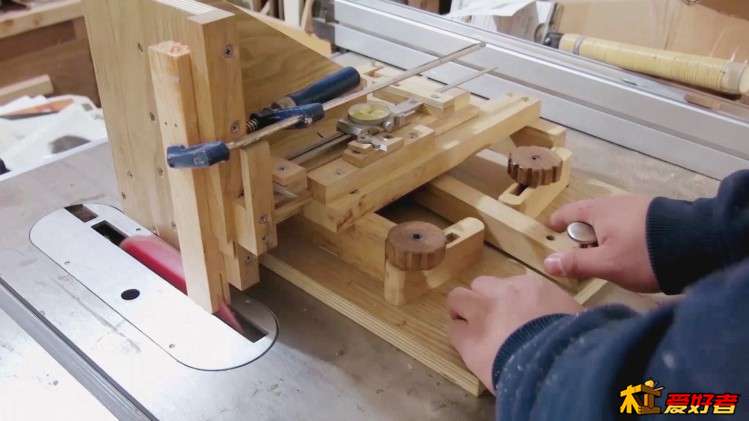

使用夹持工件图
1 L, h" J4 t7 v, g$ V3 S: P* m, f# Z
这一年多下来使用频率很高，越用越觉得它好用而且离不开它，其间，有不少木友对它的实际精度存疑，比如问“木制的是不是会变形”。木头是会变形的，但多层板没有特殊因素影响是不会的，关键是决定精度并不是木制结构部分，而是完全基于卡尺（国外各种版本都有，有用百分表的，也有用数显卡尺的，我则用的是机械表盘卡尺）。有时，理解是基于实践操作的，这个帖子我就展示一下它是如何使用并获得精确榫接的效果的。
: I1 @( `; _ g& G, Z1 q' {------------------------------------------# R) P. D' }$ t! `; X! j& n( v
% L# ~. x. X8 S2 z1 f' M
老规矩，上1080p本人讲解视频（图文详解请往下拉）:
, \4 d" n4 ~$ x" T( F: ohttp://v.youku.com/v_show/id_XMjUyODI3OTM4OA==.html
" {3 z5 l# T* v: s5 `% E! f% B- ~9 Y: J( _, c, z2 e: U6 }7 @
@: I/ s0 X ^4 a, j2 S; ^; c, Y9 F0 A5 \! S2 ]
------------------------------------------
4 m( I {' ?( T$ P/ _/ G" ^+ K
$ }9 t8 r% m& o& G( H: a5 R& s
^$ T2 s$ {3 f7 { F

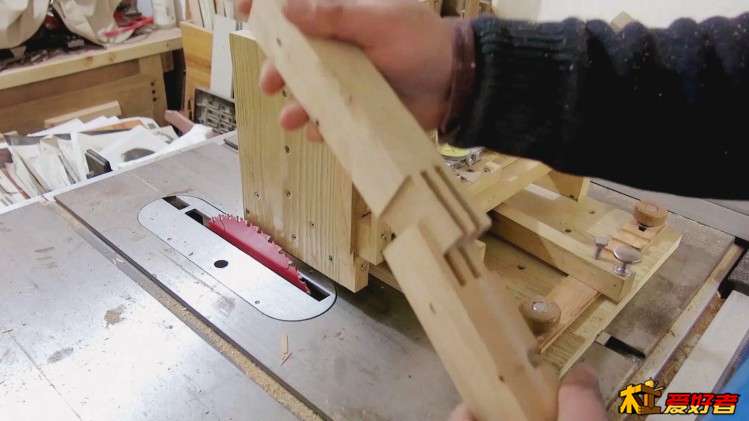

; f+ l" c* l) _8 m% o制作的肩榫，今后我也会传一些用它制作较大木料的帖子和视频。9 a& ^, M6 d X7 k4 I
9 k: k/ O) F! _ |* J% J+ ^; s
! i% k% j/ G" g6 W9 w
$ z6 e/ x k$ D# f* Y$ ]9 L制作的多重榫: H1 D6 v5 E, z/ [% ? v
2 N! {" c: |0 Y1 z3 T0 r
------------------------------------------
( `; m: X" |3 }做肩榫
4 D; D2 `) J4 {! @: \- y3 S/ U; U2 Y/ Y3 P b, _8 J
做肩榫我用得最多的操作，因为我木料差不多是这样的规格料，那刨光后如果要用肩榫连接，那自然用到这个推台来做。: i* b& x( q" g$ H& t
4 K) _5 y9 L2 l) e
: `4 s9 m4 ^% Q g# r3 e

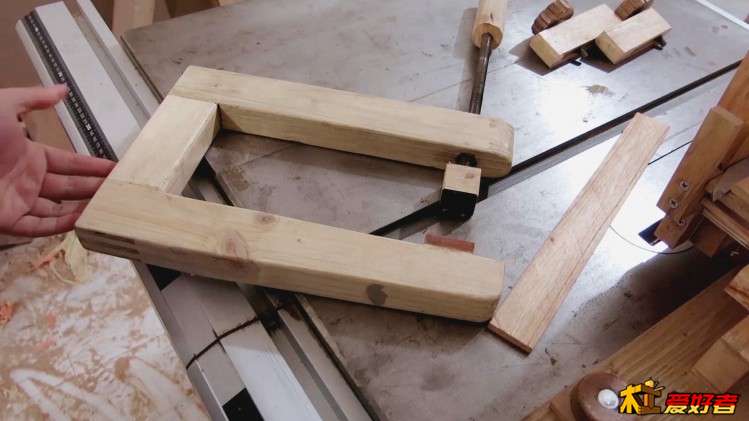

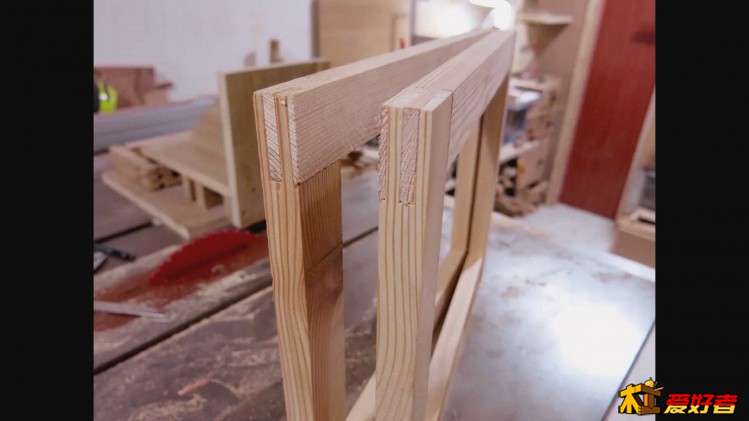

q3 K C- T7 V3 L% V+ v刚做好的一个滚轮柜子的框架（柜子可能会出现在我的下下个帖子和视频中），这种榫接应该叫“肩榫”（应该是叫肩榫吧，英文叫Bridle joint）
2 h% P: A: c- s+ q
. k ?" X# `; C E. l+ q. e @9 G
: F: Q7 m; K: i" A7 ]: a% x

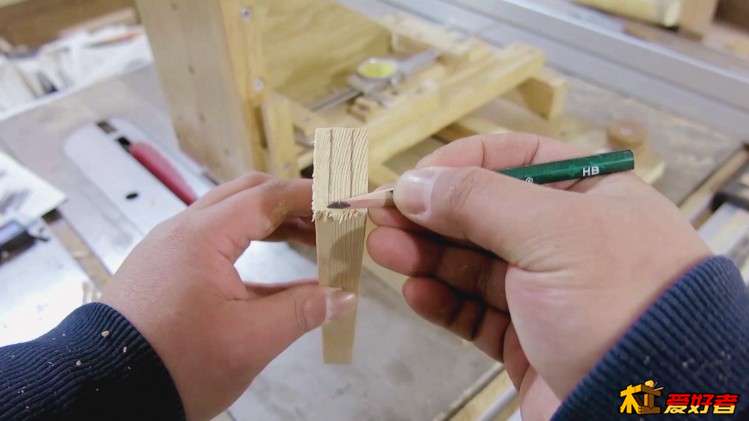

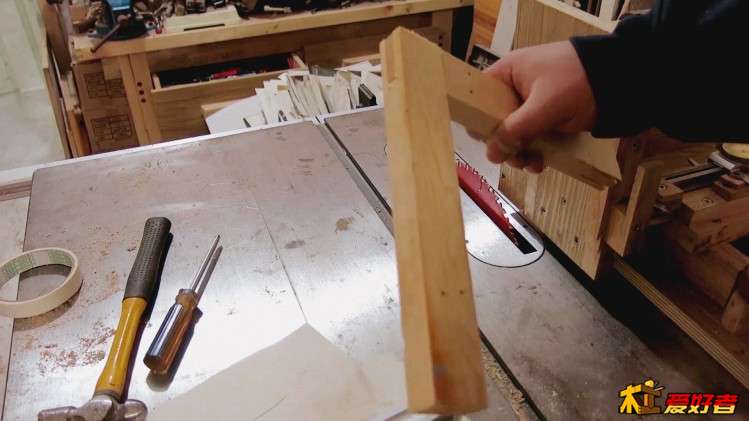

' x1 i7 o6 N) W# p8 [现在就开始示范制作肩榫，我先粗略地目测在木料中心位置左右对其划两条线，这是母槽，就是中间要掏空的。' X# l8 T" m. I6 A. N* [9 g
/ f4 a6 ?2 ?5 Z
5 p) ~% {- J: P5 R, h, d0 E! |3 a8 m: `0 {

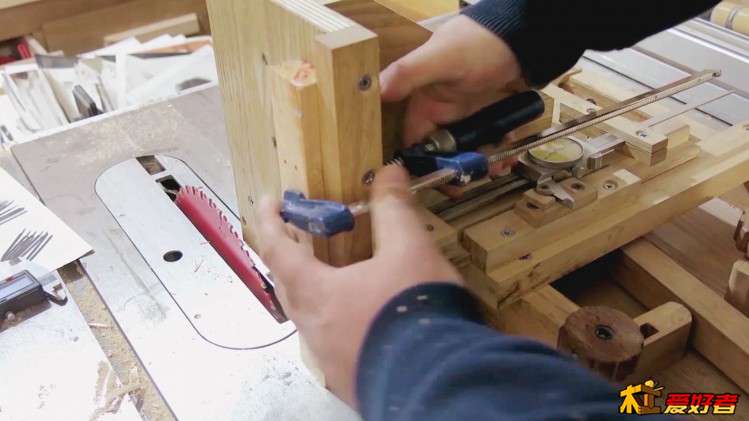

我万全可以像这样夹到推台上，然后横向移动通过卡尺的读数来精确定位切割的位置。但我只是为了演示"一个榫精确地插进槽中"这个环节，所以就不这样做了。( Z) V q, V# L, C# q( x% p% m
) r& u1 L! z4 N, P& c
* }# N( W/ ^3 }8 k2 P
0 m' {3 l6 z! i& y/ d

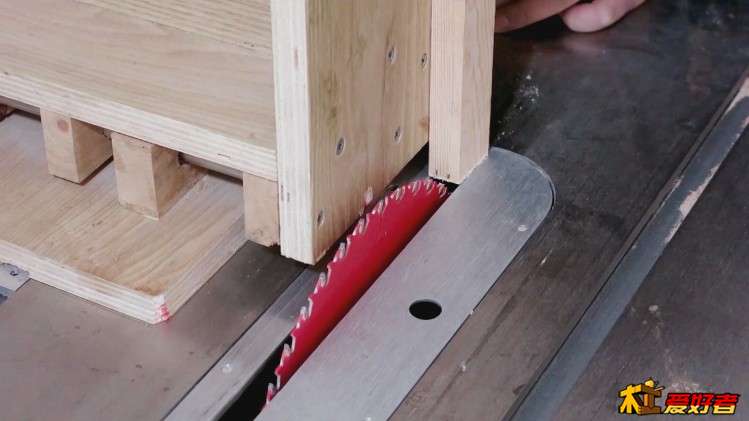

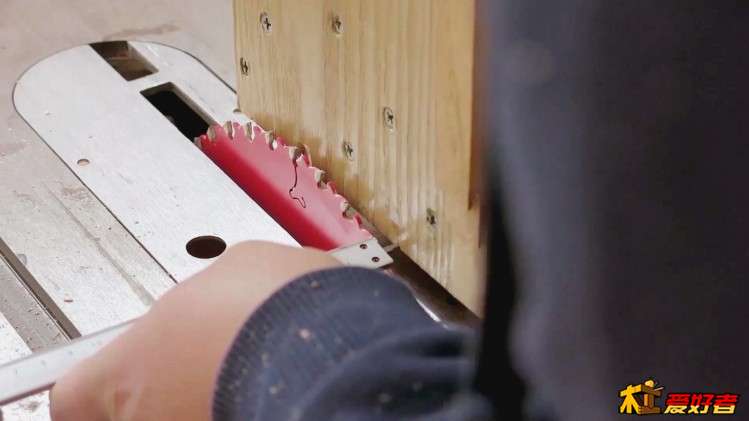

锯片先对准木料上靠近推台一侧的那根线。（具体先对哪根无所谓）
5 U9 r" _# X/ F, Q9 g3 g7 h# z' x) {& {( Z8 F C

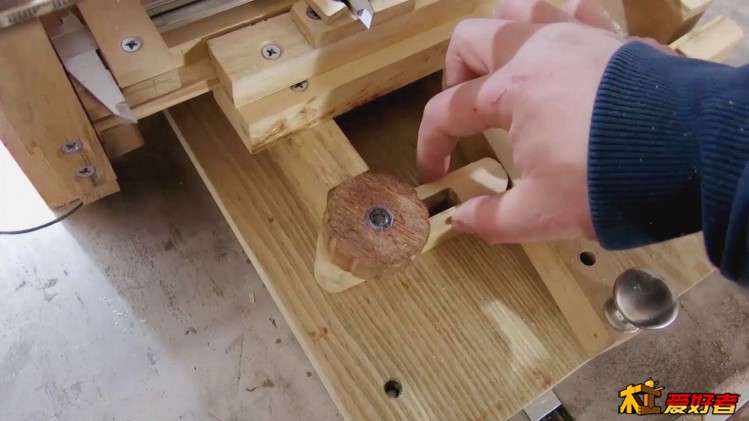

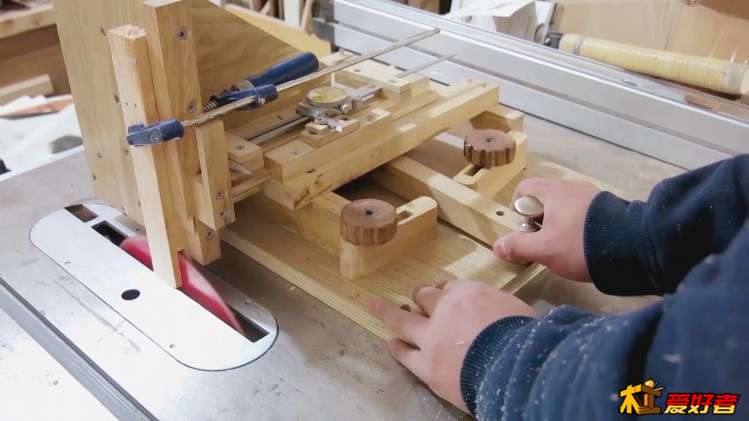

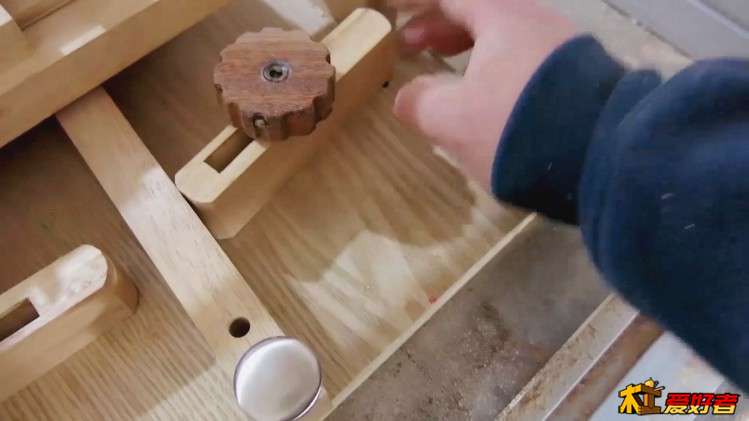

$ S) Z4 m; i3 D把坐滑块拉过来，靠到中间的移动杆一侧，并拧紧滑块。
! Q! ?- Z% Y$ b% X& J, D, p K ?$ N/ D3 z
4 I- u: d9 G/ o% T, t: k2 G3 D7 y
% d3 j |* _/ I$ s# U6 @7 o然后对外侧这根线
M% H: _! p! {7 |1 M, [. I
3 `2 }/ o: u0 ?( g
4 R- \1 z3 L. b% p1 `: x
; U4 f+ j9 r2 K/ O. G7 r把右滑块靠上移动杆，并拧紧
# X8 F, u# \8 y% C. l. d3 V& ]5 X9 _8 i4 {) I
9 m) o# k* l% K ]( e# k; ^( ^

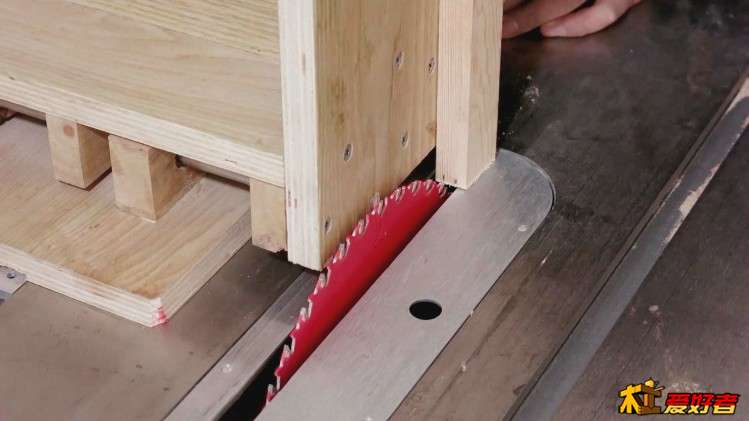

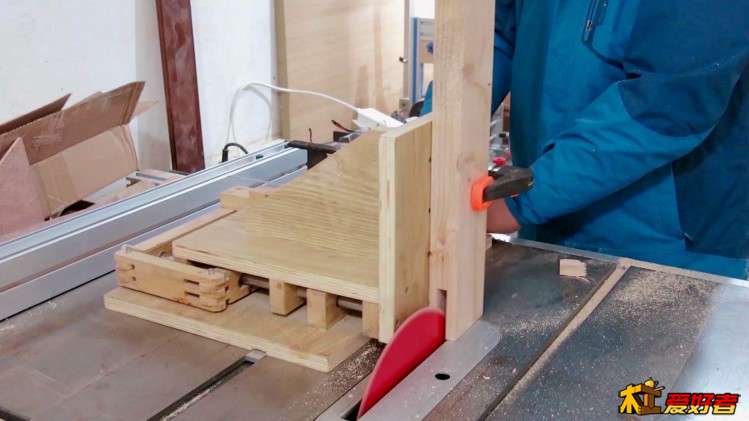

6 f( ~) b* x8 w开切，我习惯先切左右两刀，再一道道把中间切掉 m# S: ?/ y! C+ u, [$ P. j; ^ i
, H5 r3 L' g1 A$ Y% m2 ?* m
) y1 u0 E5 W: g u; D/ [4 b" o5 z* h1 b9 X F: R0 Z1 p

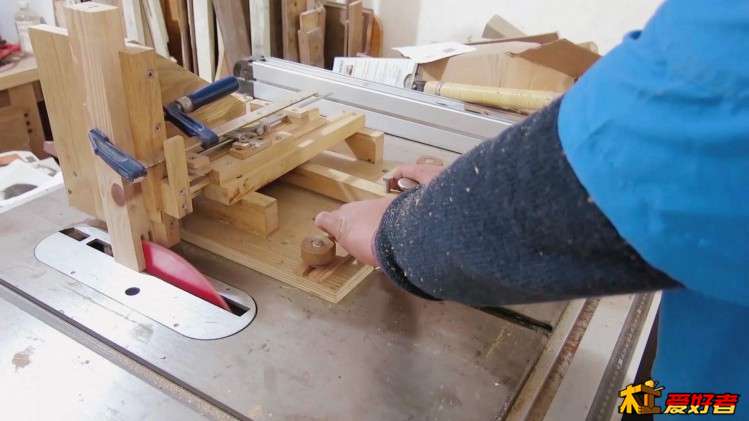

左右拨动移动杆多次来回扫一遍槽底，切痕就都扫平了（具体说不清，看上面的视频就一下明白了）
, k1 D9 j# p* z; R. y& m1 k& ?0 U0 w5 A4 B1 M6 g1 K
' f# c9 Z+ d2 u/ v0 `
' ~, @8 [! E2 S: \; _" @2 E

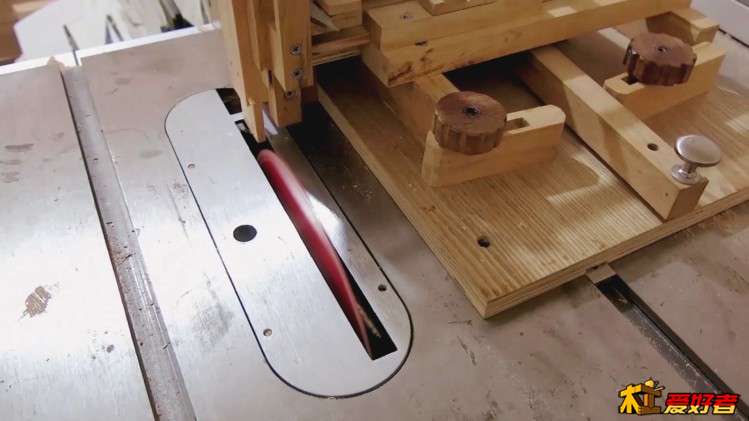

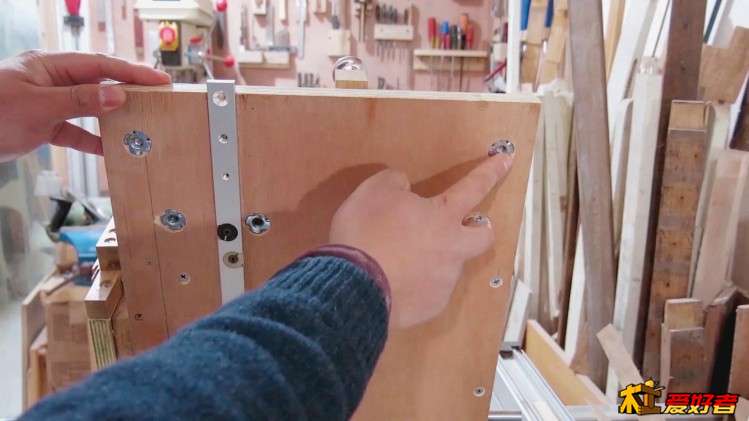

推台背部的结构- w* K) E) v2 r, F0 S2 ]
m' E. R' y( r: i
1 j% O' D9 }6 ~8 p1 f

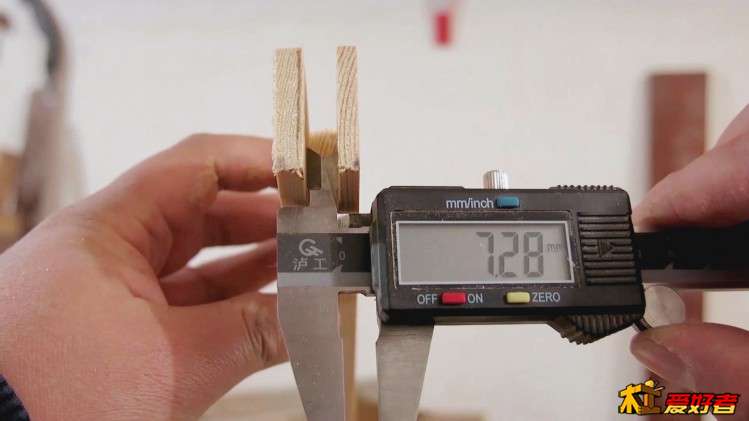

! m8 {! P6 h. B$ F# g C量一下，7.28mm，声明一下，我的数显卡尺是很便宜的，精度是有限的。木头是松木，卡紧压上去会有几个丝的公差，我们追求的是木工的精度，不是金工的精度，所以别太那么地在意。我把这个数值取7.3
3 Q* Y5 H$ g* z5 I, T- S( F7 R A- g" x
计算榫头的宽度：
' G! i9 d# J: p; p
( q c5 a8 V6 _% ?5 o7 l榫宽 = 槽宽7.3mm + 锯片切口宽度2.4mm = 9.7mm(该数为实际锯片切割的移动跨度值)
5 b; `+ F) m# a" ^( R3 X6 C4 v8 Y
4 @, ~3 A+ i/ c0 E B. z
. X/ Z M( m+ ], E$ T' Y+ R" i( I+ X
5 W) a6 B5 q- U$ [留一下榫头一侧肩膀的宽度, g$ `" f& r9 Q" T/ M5 x
/ L- {* W. u/ L6 C
! c# O- p4 j6 x8 ^ c
$ b& E# o [1 ]/ i! E& U0 F
左滑块靠上移动杆拧紧（移动杆左右横向移动有一定的阻尼，所以不要担心靠上去会导致杆子动）
2 d& x( ]! G9 k8 }6 u X" n
4 u8 r7 G" T6 {6 `" ~0 ~6 e
1 B) N; r) ^) b

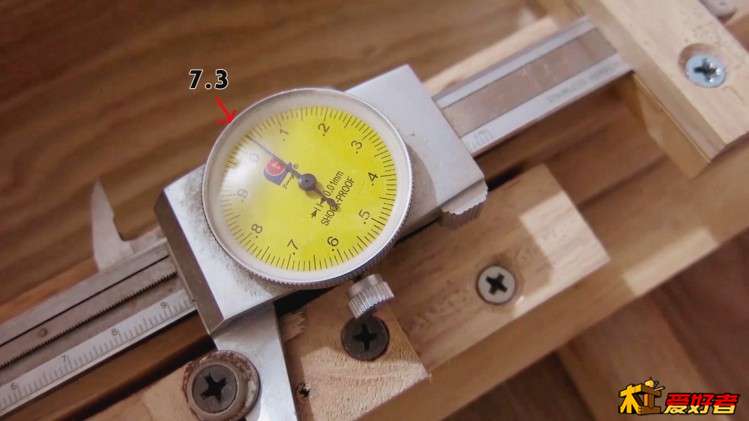

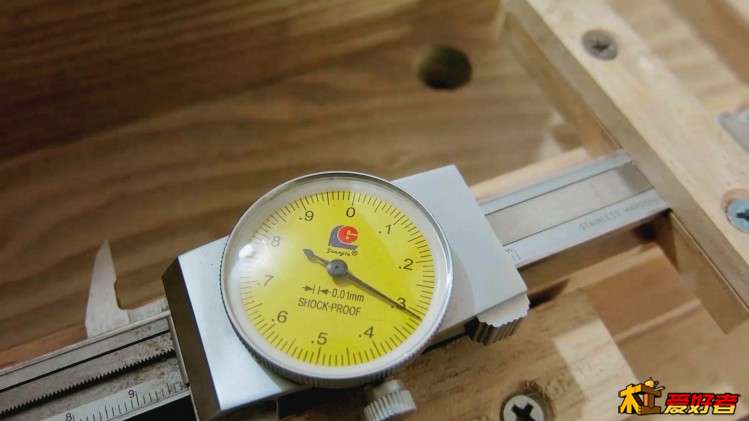

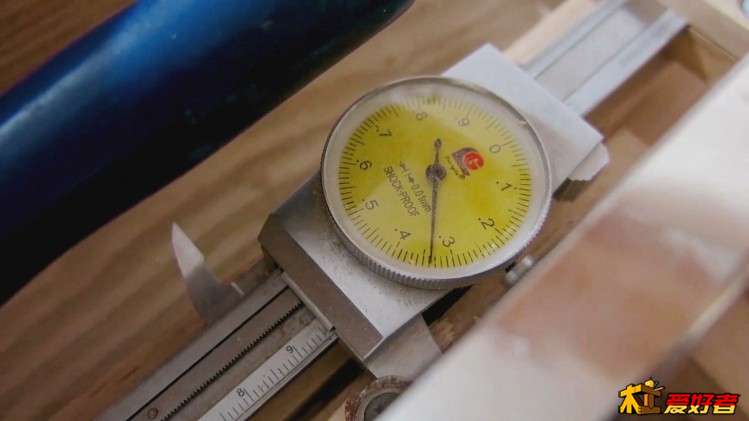

2 r+ ^0 m3 s3 Z% C% L5 ^& R P表盘归零
0 R; }, l) [( V" J/ l ~ j
& L+ M4 _3 K8 z( f. t4 J0 `
8 h- c" \3 d6 l5 H& E8 k
# ]: o' P4 y8 J, V往右移动+ `; ^# A, ?4 X& r" l
8 T1 A8 v7 K8 ~+ x4 T+ u

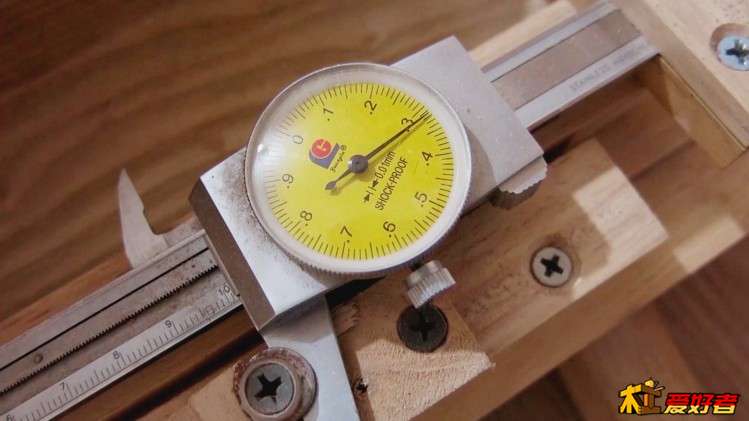

) g5 T. ^9 b( e% j$ s直到走过9圈加70丝
2 c: Z; _! f8 d% h$ R1 J" M) [* g+ k$ D& ~, Y- }
! Z, l* N) U! R/ V
[/ W$ Z9 G0 t$ i& F1 v7 j6 G$ A
靠上右滑块，拧紧。+ P+ v& T j, u
6 o6 c6 l: M5 J; T
* r+ @# n/ T$ M$ _1 z

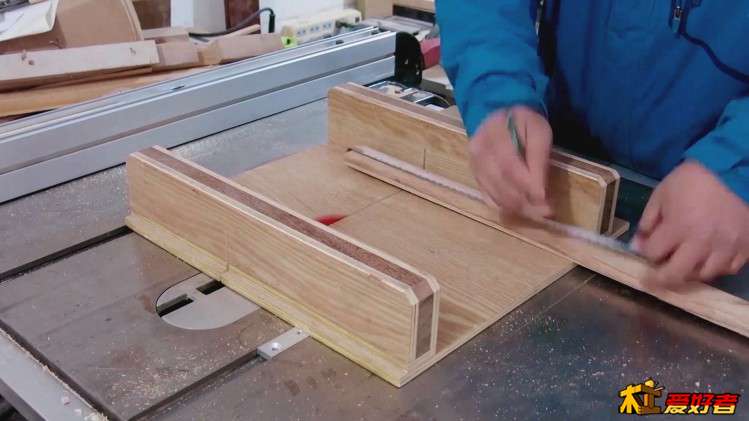

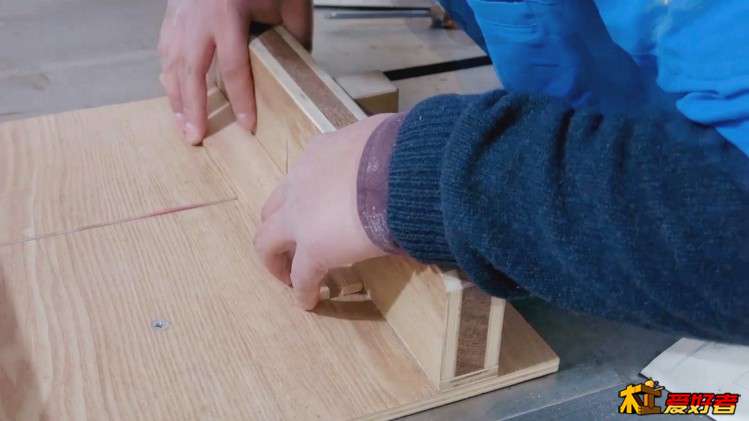

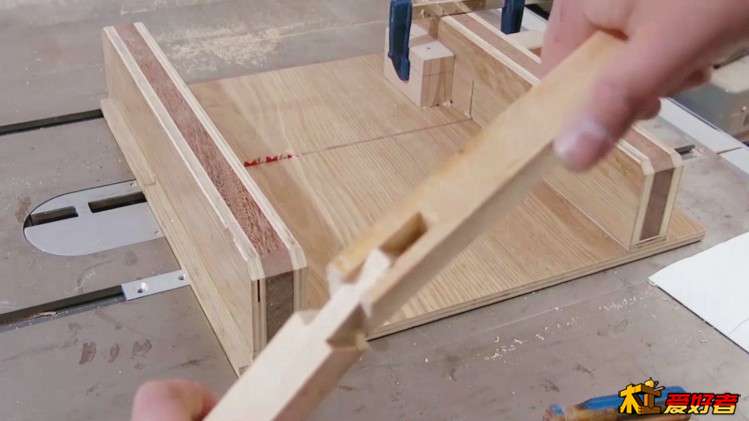

) i6 }5 i: h% H1 j& T9 s4 n切两道，在我的小横截推台上把榫肩切出
- w" s% S! `/ D( K) H9 c, l: w8 \2 P9 \! S& _6 K0 Y/ C
9 T/ B8 l4 k8 F9 X. r/ w5 \: P6 k( t6 Q7 I
/ ]- R; m; d- ~9 I k, ^7 V

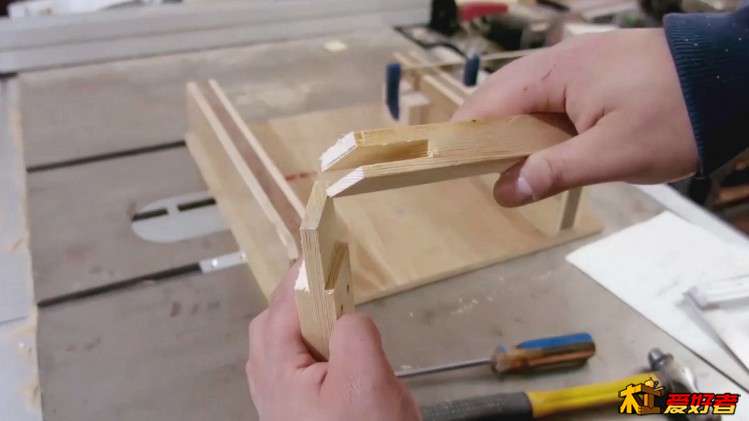

7 R( {1 V3 E0 C. V# H+ }! j有点紧，这在传统木工中是可行的，因为传统木工追求涨紧度，而现代木工有胶水，要松紧适度
; {$ [( R6 j# {! j" ]$ u% U
0 b$ Q0 g1 P, q& Y8 `
1 ?( H3 I1 `! x+ Z5 G4 C& f5 F7 d* W$ J
为了达到最佳效果，把切割区间缩小5丝
! A% A& M# s: K. c
) h. b1 O3 n; z' c2 G4 b: d7 n
) U4 @2 H! w) P) g/ n9 I( ? l% j
A" I/ [- s1 {, S8 k) C x) [
过一下，切掉左侧微弱的一层
- d7 ]. Q, W, H. J& ^0 b: e% l0 {+ O4 |& |& [. M+ ]
- K# c# s. u1 f2 b. x
1 |: ~, d: `0 A }4 ?: i- E$ n经测，松紧适度，过关了！
) Z. o6 n" e0 O: }, [/ k' u, r/ w$ A6 s3 _$ r) u/ z+ y: ]+ O
---------------------------------------------------
4 C, D, p8 r7 [; [9 Y* |* c6 C- |+ q5 a% v* C
多重榫的制作（指接直榫）" W+ Z; G/ f$ V# D, h
+ r* F# w; X" N( D. |' \
. v( b0 ~; g$ U2 P: H5 \8 Z- g
% Z+ Q( Y+ x+ u& W- B

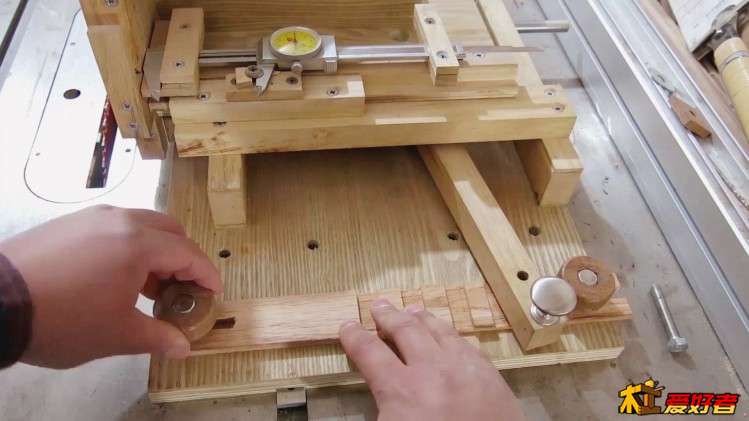

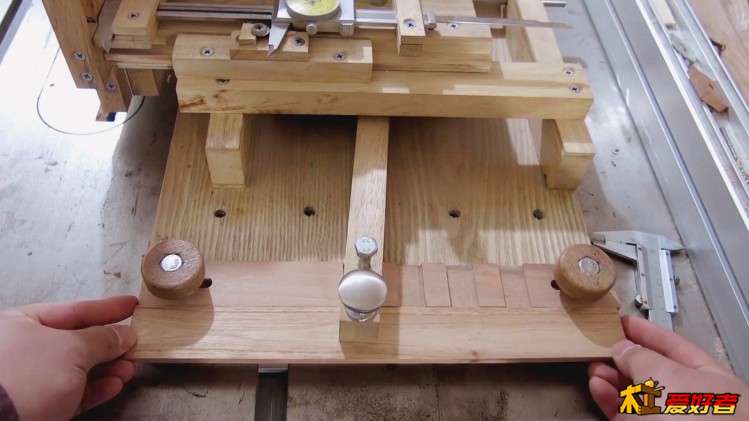

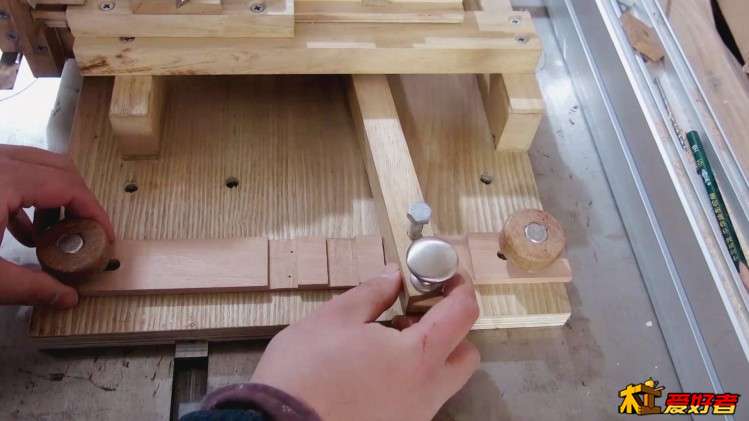

利用这个模板，模板和实际榫头切割比例关系是3:1. 模板的微弱的误差几乎不会对实际切割造成影响
) @; t0 \9 Y2 _& X* T
2 e, [/ ~( D- Z) }7 \4 c, ?
1 j" {7 W+ V, w+ A3 D

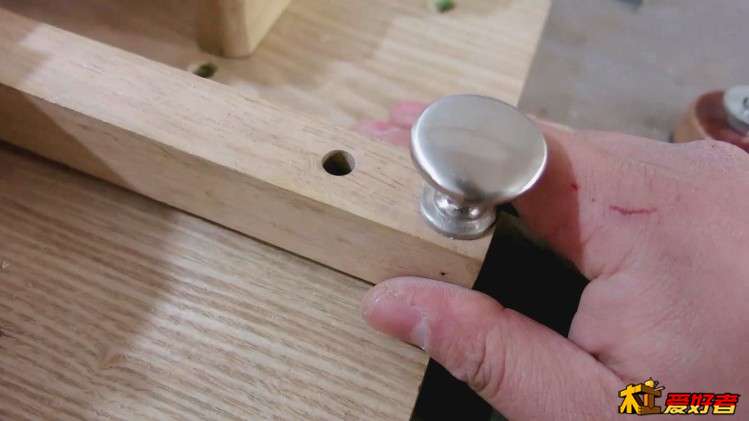

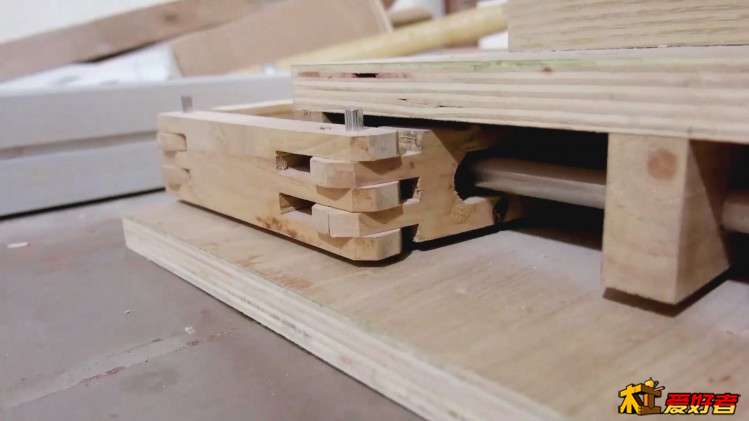

, n6 o) L. k9 ~/ |+ e& c) X底部我装了两个四爪螺母2 u2 p+ k% v k! D( G8 S3 }
2 a, c% m/ N- D* P t
, j# s' S% [/ {5 {4 e3 a
& o4 Q- I; ^4 w6 w

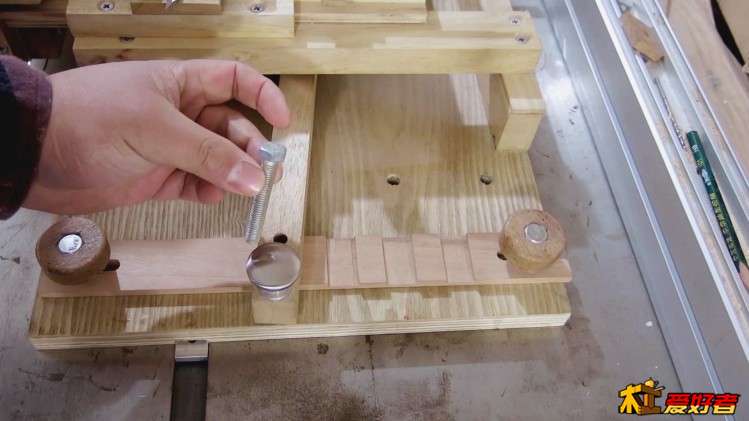

用这根m8的螺栓作为导向棒* Z7 b$ P1 c+ C6 D0 Y
" Z2 m6 [+ @& `& u. h0 ^) p. B
( k- L" o; Z2 K; [% s; K' l* Y5 U9 Z: t; F5 C
如图，可以在模板上的每个区间内“撞来撞去”
9 x' L8 B/ ^/ r5 i: l; I& }$ O# V* G7 O
' P9 W; g! Q* r" Q7 P0 { O0 d4 K2 n: C

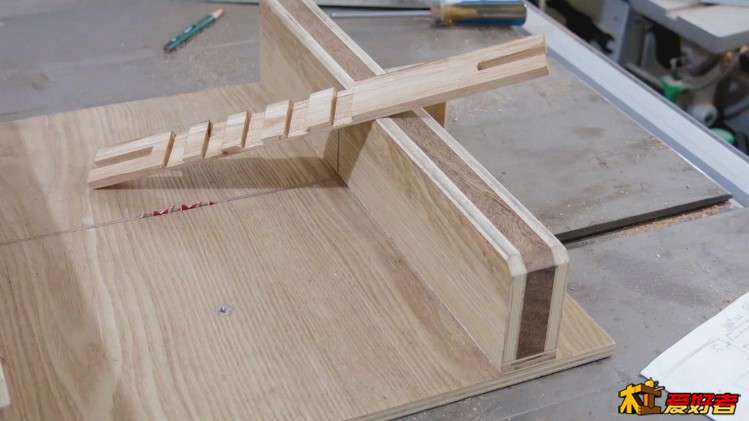

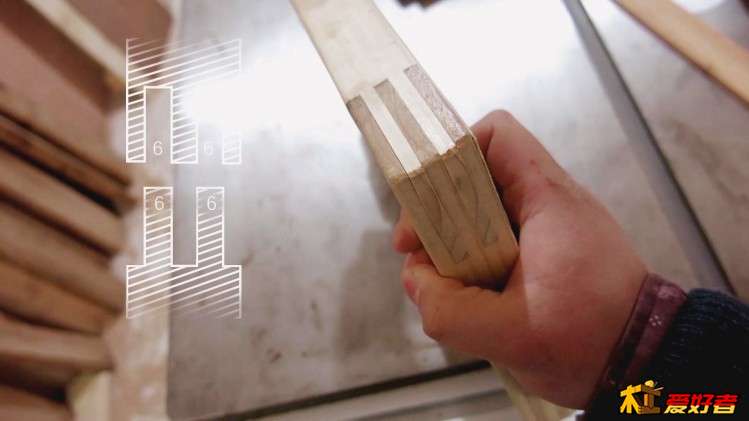

这是之前做的一些东西上转角的多重榫接，因为料薄，所以只利用了模板的一部分# A& {# X& U, \5 b. W1 k
( \, H1 S$ e" r+ ]3 s0 Y
7 L7 b' }' ~/ W5 A, p2 B$ l

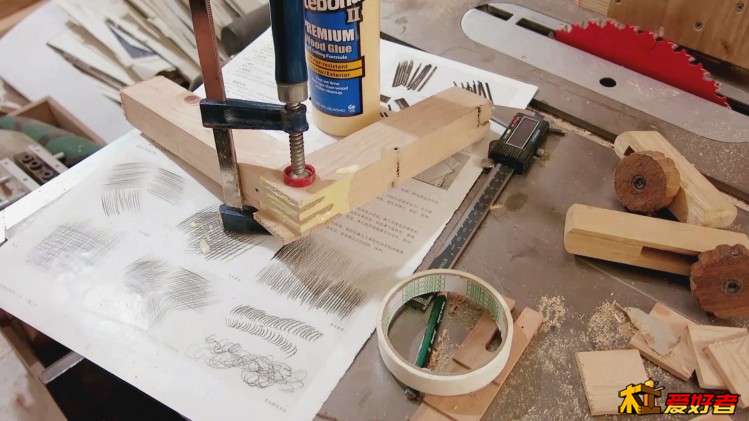

' C/ c9 L+ E u0 e0 k& j9 [$ t" K这是我之前做的长臂C夹，非常实用& t0 X$ I0 G3 c4 U
. ^0 ^: e5 _( J# g6 l" g
; N5 _2 D' e# n, o4 y& H, A
+ c3 H x# t$ M5 S; E! N

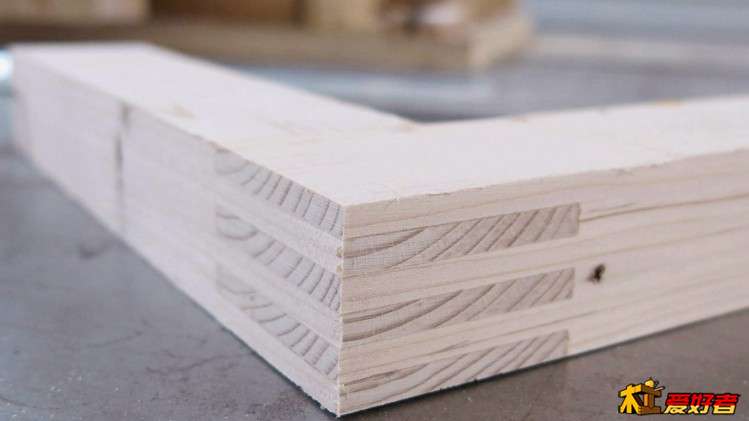

我当时自制的模板是6mm的榫接，这个料是30mm厚，所以转角处一共是5个榫头
, V5 g, Y9 R" h# G0 p
4 \ C0 c0 F' z3 O6 D
- |; H9 W; g V% z( q" k8 g6 o; v

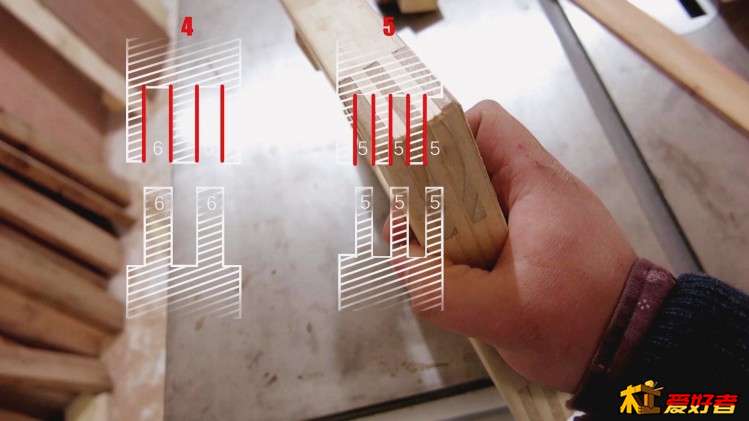

5个榫头有4个胶合面，我想做一个新模板，是5mm的榫接模板，这样同样的料就能变成5个胶合面，能更牢# ^1 Z( E' \ e# c+ H
' q+ C3 D8 C/ q3 b) B
' w) f" W! e6 {+ A; y
# ]# m; _, g* Q4 v) e5 L: V# I, P
截一根硬木，螺栓会来回碰撞，软木当然没有用硬木好! j: B4 ^& j! W4 h: k, N0 x
2 o% V0 F6 Z3 [
& f& A+ v9 n. P
$ ~( X* `0 D1 G1 F把“光板放上去”试试，比划一下6 N4 \& `4 a! x( y1 q6 |7 Y
5 O8 B" P% N. P8 T) m3 q0 S) H
$ W8 B& c( _: d4 a

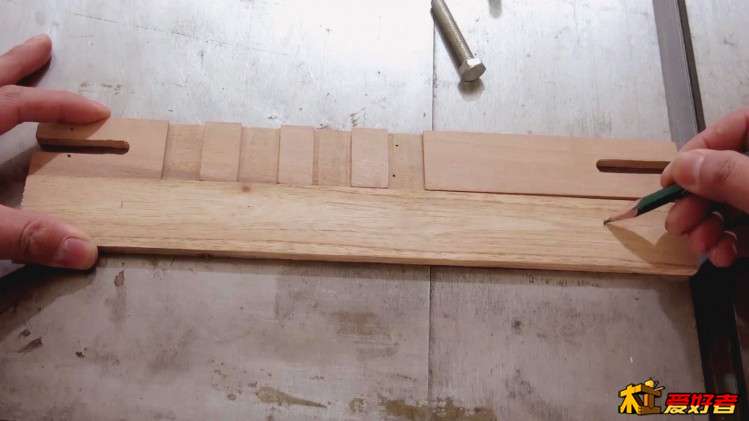

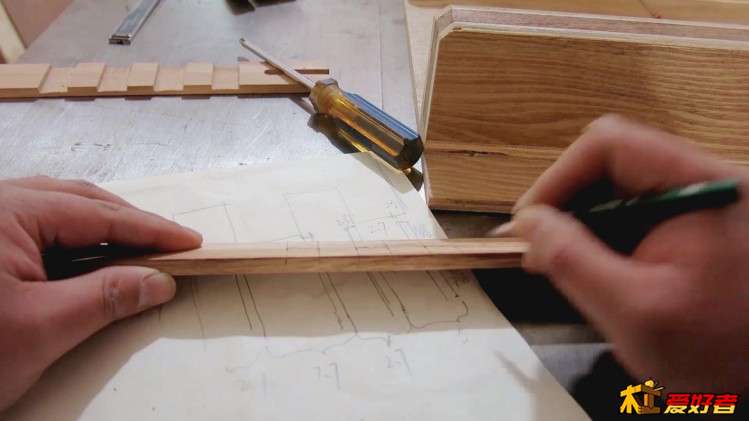

- Q* F7 w# f2 m4 D k, A" b都拿出来，对齐，“复刻”一下定位槽的位置
: m8 D1 v# j( X+ y- W, Y
! E) w' q6 F& ?6 h0 F8 O% H
$ }; x4 a+ t4 S2 u. y& v7 V p
- I9 G: |4 d& ?3 h4 t; A! { c ?! c
& j( m) M' v( ]9 p+ X- V
/ Z% C# t9 ]) E" S( G. X: a
做定位槽......
7 m; E/ ]8 d: }5 W# i; R1 B' K. K, D. r$ l8 m4 j% f; _2 H6 T
! A1 H8 q" o3 l, g% b- I
+ Z' Z e7 H% N3 h4 p做好了，接着就要更换并开始敲印子了
, G/ y7 a ?& N+ N. ^- |9 x2 e0 K) a0 E4 Z! ?4 M
: \9 \+ |" H7 ~1 A+ s$ g/ [+ c7 @) r; C8 Y" o" w/ h" V1 j

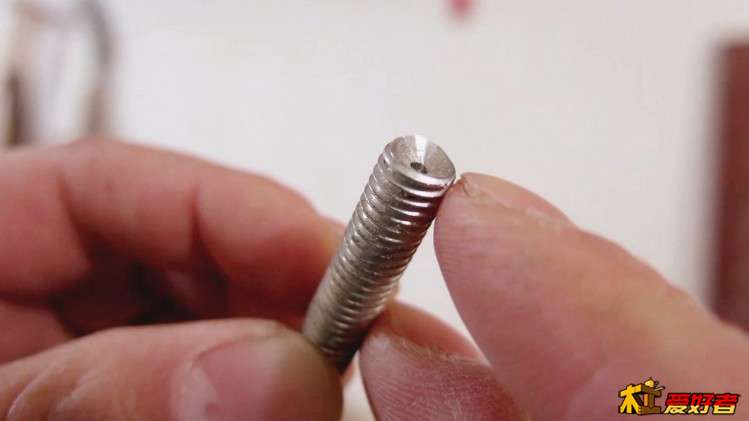

螺栓头部我做成一个倒锥形，我是在车床上用中心钻钻一下就行了，很简单/ ]7 H7 R% T& D
9 j8 I+ [, b9 n) Z6 P2 a& p+ E9 ^多重榫的计算: _, O8 v6 F, B9 W; ^' B# s m. n
5 X5 P1 J4 m* J! I% R+ c! D
5 L( S+ {( u$ e+ |8 |刚才切肩榫时锯片切口取2.4mm的值有点紧，多重榫那肯定会更紧，所以把值调整到2.3mm1 Q8 C A+ U$ s' x; X6 J8 O" ]
$ ?9 }4 M& c0 m6 g4 G
: x$ t0 ^' m7 {7 j5 C
第一个榫是5mm，第二个5mm槽的切割位移 = 5mm - 2.3mm =2.7mm，第三个5mm的榫的切割位移 = 5mm + 2.3mm =7.3mm
- M8 \; h0 O c* q( X4 ]以此类推......! k7 F6 [) ]* x0 F
0 |+ L$ v4 a- O. \$ l
- T7 u; A% q G; i" I
. ]9 F9 _; m) g5 J; \) j

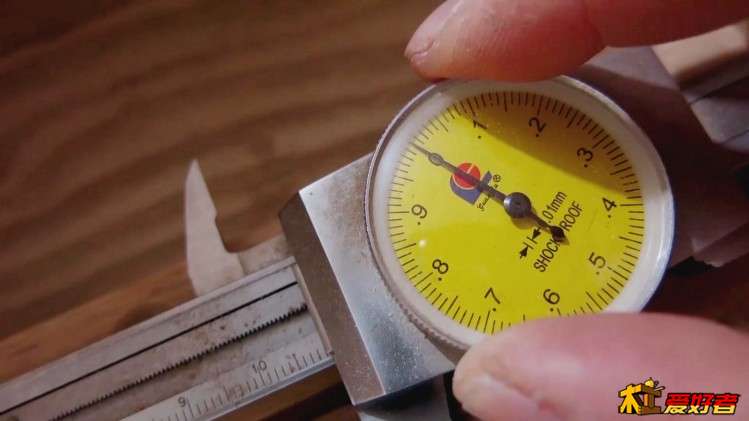

卡尺表盘归零' N" Y d3 C+ F z
+ \9 f3 m, s$ Z) O, [. ^
$ t$ G7 f/ L* `) ?% I8 z, B8 `4 a |+ J8 z2 J% H

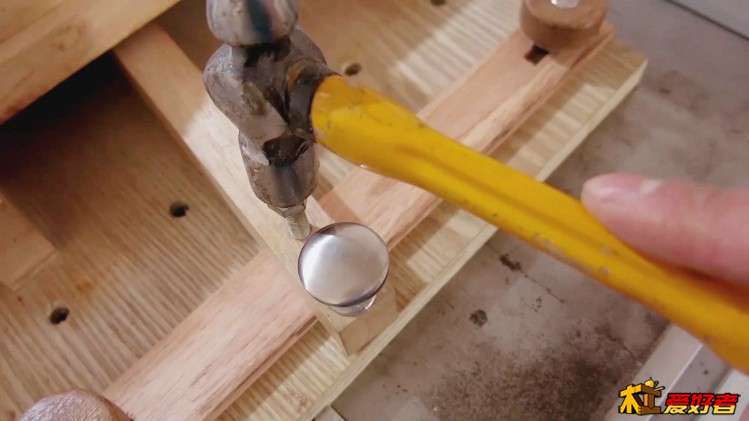

先走5mm，然后锤子敲一下
+ T$ ?6 k& Q0 c2 E8 ]9 g6 \2 g- H! l7 D) I) s
( U1 A7 r* @( X( V8 Z# b1 Q; s9 g
再走2.7mm，敲一下4 X# Q: v. ]2 j8 h
. V/ A5 u" |, v0 R7 B3 v" C1 h
. q6 l" z9 C4 W
9 b' |, a6 y" W# J. p再走7.3mm，敲一下，以此类推不断地敲印子
% \, f" w$ i, h& e9 W
) b0 I* [- [# h V K" p
2 `: t' k1 r5 ?% J. o7 R: t6 N1 V# O6 n% E, ?. d9 |

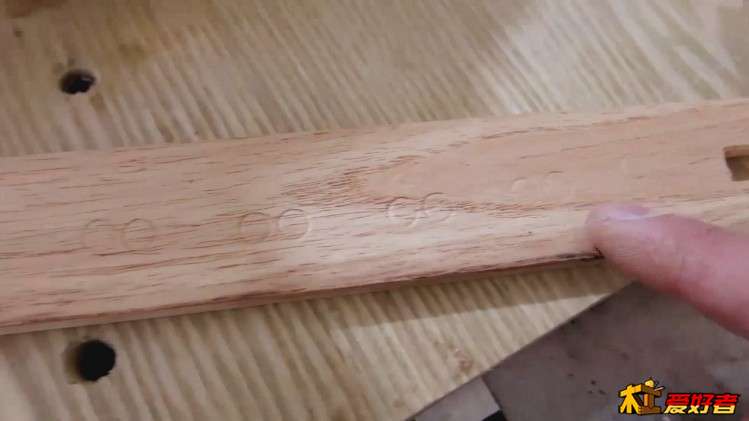

这就是敲出来的印子) P4 u- k3 D8 J; h- _4 `
% r& J: u( s8 V7 C/ A5 n7 P; }
^7 s, [7 z& p1 e
* y5 }0 \+ ~( ?: [# p- M( }5 S5 C侧面做个标记，以便把这些槽切好/ c: h5 ]! M6 t/ N. R+ w1 M! A1 O
# L0 T, \/ B6 T2 a1 ]. o2 x; I+ G
8 S1 G. O5 o2 `, D1 C2 C3 ~2 [9 a2 Z
在我的横截小推台上完成切槽$ v8 U6 S! u( G7 q1 o
2 b( s, P& Q/ v; d' D0 Z) J
3 s1 L8 R2 x9 }$ A1 T$ X' F' V! j8 }: y5 _' d5 _

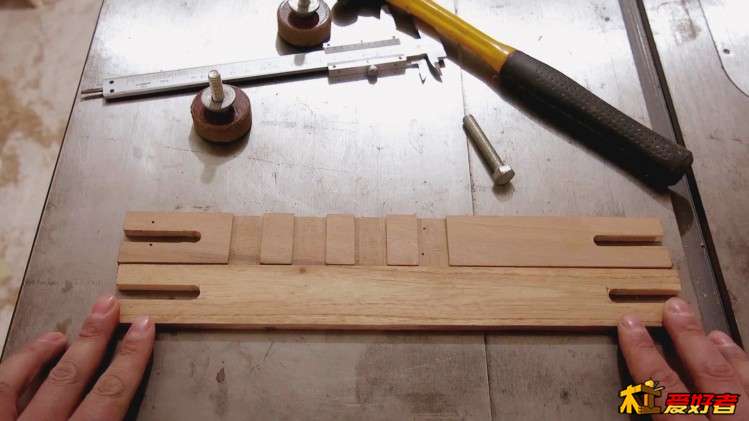

完成
1 r' }" D3 k$ J# b. \0 f/ o, d9 U- X3 ?: F# ~, {/ g
# i7 i4 F( r$ {0 d6 G+ g
& W) j. z0 a% F+ h6 x装上去
( w% H* l7 d$ i# K- H) S9 J# n) x$ r5 j
/ n* D) A3 R0 @6 W# J
5 K0 c) n& v# z1 H4 v. r4 S; l: S- D
; K; M+ \7 M) }4 v) i

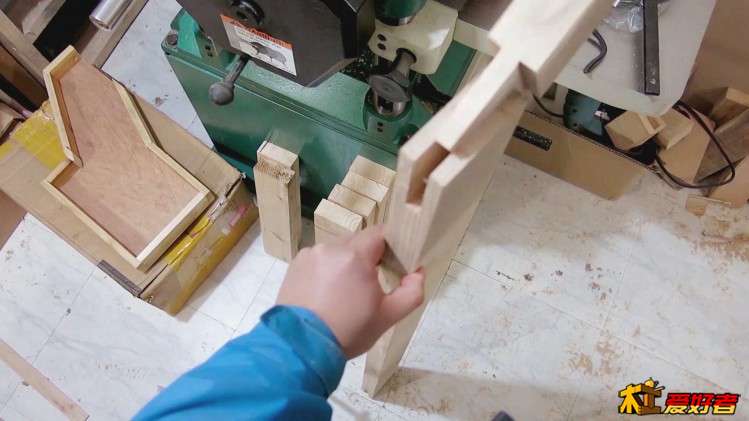

9 |. a& I; I# R. L* e6 c拿30厚的料测试9 ~+ S/ H6 V: c3 K' ~
: ^% D$ ]; Z. d$ X: v
7 x( s2 {/ a7 `& H+ |- y- F
# T% Y$ c% H$ {& e第一次测试有点松，这个情况下调整得把锯片切口的2.3稍微变大点
& ?0 o$ @. X4 f: v3 `6 h3 ^9 z9 r/ E9 S/ Y/ [/ i o
8 B+ f& i' _+ o4 n/ c( x, F1 a
$ S1 H. ~- f/ `% @0 B
果然，重新测了一下是2.34mm0 m! H6 C8 ]) r& L
! V. ?5 Y: H7 x7 r
; `: ?2 ]' y7 E! X% I5 x& N' }; a/ j& J% b( E

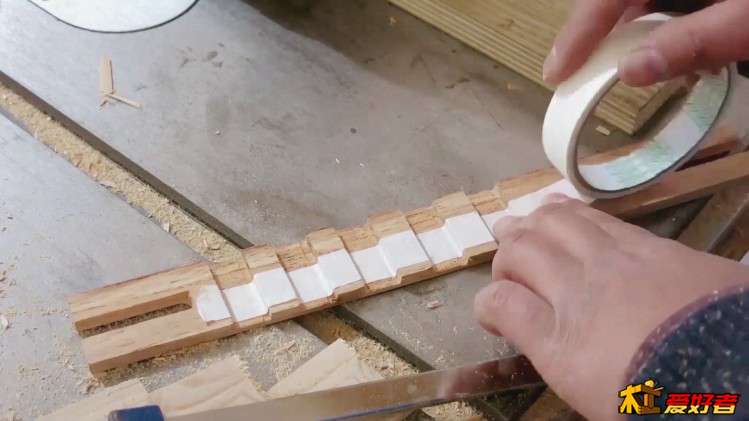

怎么才能等量地收窄每个槽呢？我用贴胶带的方法实现。
/ n0 K6 d" y" U$ N! q. M- }9 }+ ?" I
4 Z. z" F6 H6 r: Z" k5 h% D; Q
) v/ Q" m2 F7 D+ b& c, O, `) j" P
这回就非常成功，严丝合缝，松紧适度，完美！两块料插接时的力度感回馈给你，你就很满足，这或许就是做木工的魅力之一吧) ~$ x; ]- z9 w( }1 I/ r c
5 }( D8 |% G' Q- {
+ r8 x. ?) K6 I0 U* _
$ Q, k6 B2 v Q
涂胶
/ C: Z" \% r4 {+ `( }# N1 Z- a( {, R3 y
& Q: @2 E9 v7 @* y, v% |. I4 v
' N& A- z, r7 V2 U( b, w& T在砂带机上把干了的多余胶水磨掉 3 U9 y! K2 C; Q7 E
3 d5 q- g- X2 w( L m
7 l: A9 ?" f! l4 |5 V
3 h2 Z% ^* @; j- a2 n; T1 P$ ]
完成品
" I1 _' u1 u, A! s* I7 C7 T$ T1 O6 }
$ `6 _4 W* Z6 q) R
! o- O+ D) j' V9 H) n5 n
快速定位开榫器是一个了不起的设计，对精度和效率来说是多快好省，造型也很精巧，我非常喜欢。
