B组－用密度板 DIY 开榫机~~可制粽角榫(更新制作模板的方法)

失地农民

3 S9 v8 B0 S) O9 J; N2 T$ Y说说个人对此装置的一点理解，望对仿制者有帮助：

8 y$ I$ i/ O6 c/ Z9 g1.开榫铣刀必须比模板仿型探头（个人的说法）要大很大（楼主的12.7铣刀，6.35探头）才能制出坚固榫卯模，不然榫卯模边缘容易破损,我用的是8MM加长刀，为了解决这个小问题只能用二个模板，以后目标想试试6MM或3.17MM电脑雕刻机上的铣刀。
8 }2 e* w. P8 y  o% `) u2.原型看起来复杂实际原理是很简单的，下面是一个十字云台，现被用三层18MM厚密度制作以求得到精度，这个云台调整找到需要的开孔位置。
3.最上面就是模板与槽与面板组成一个滑动摆臂机构，原型机中模板、雕刻机、槽都是一个中轴线上，如是DIY从模板开始这样精度就非常难，现是先从工件仿模，再用模仿工件，所以没必要在一个中轴线上，我用的是9MM旧复合板。第一个仿模榫卯用密度板加胶水加锉刀搞成。
# h9 m6 q0 N) B- h. q" |- C

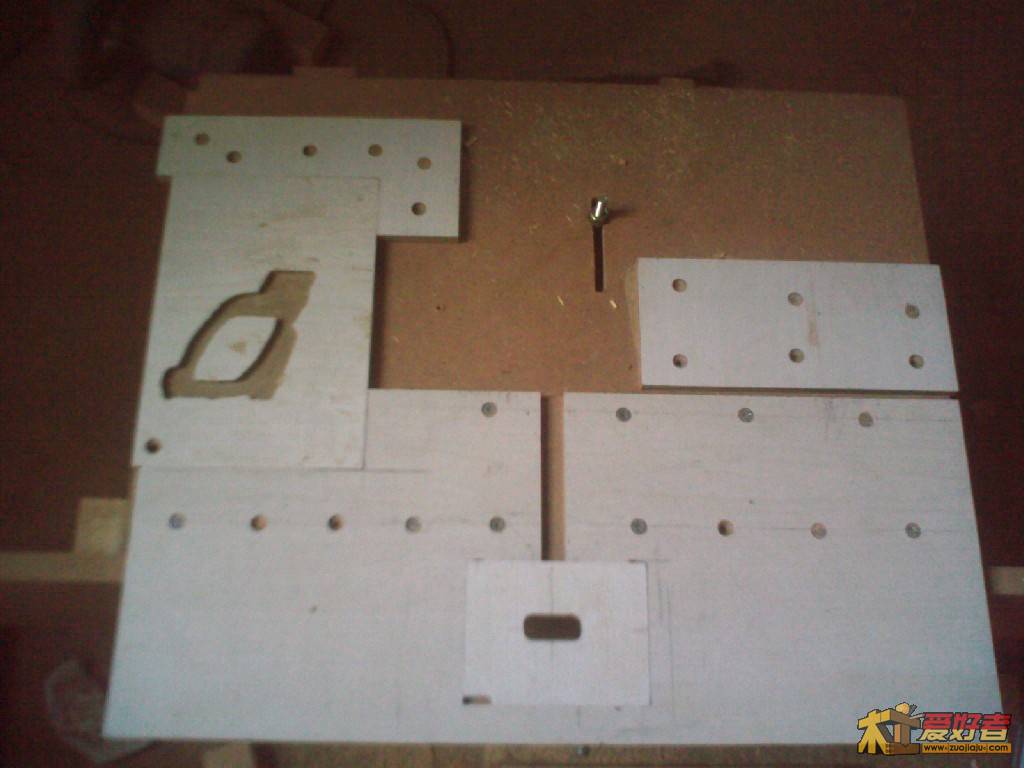

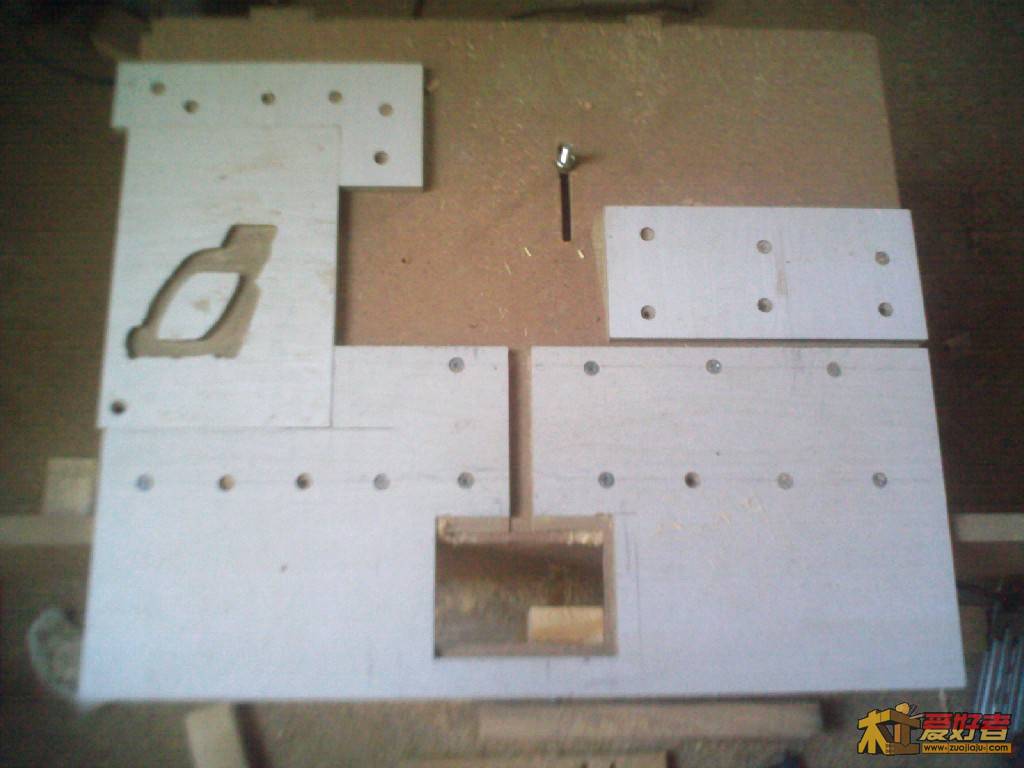

: b2 r8 j' s4 ?& ?0 h4 b做了点小改进，就是搞个了小盖板，感觉画中心线及调中心不如平行线快又精确。
0 Q  y5 K5 q3 }  O  J开榫眼时用电钻钻出大概压入铣刀十多秒一个眼就出来了，整套装置是很难看，但成本低，二三十元吧。
) t+ V# V, Y- q+ j. S$ `

2 P; m: ^+ Q4 l5 O8 I

BG6RDD

这是个很给力的帖子

小侠

很好很强大。谢谢分享！

laosu

我感觉模板应该在右边，一般人右手劲大，更容易把握。
4 M- X; }- u) V1 C8 M5 z( Y, f

TBku

这个一定要顶，真是佩服，改天我也弄个玩玩。

平淡今生

Good good study,day day up!

失地农民

再来顶顶楼主帖子，这是头等奖潜力帖。
再发两图与楼主交流一下，特别感谢楼主的帖子，从此就从烦人的开榫卯中解放出来了。

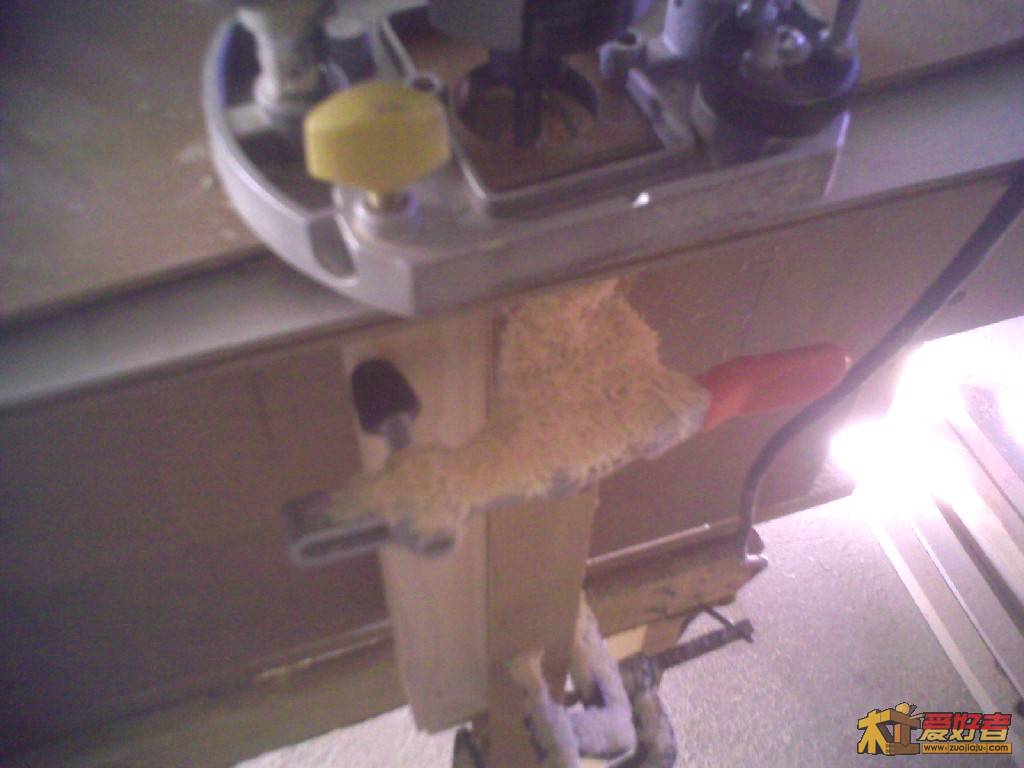

4 F6 w& \2 J0 q. w5 b0 a% _开榫头木料用快速夹夹在另一条固定木料上，下面搞条小木料定位使多条木料通过开榫机出来的榫肩长度一样，榫线都不用画。
' G) U2 L9 p3 N0 J) G
. h1 |' t/ G; S, i
! f( V2 j% U: B  M- Z2 r) `
) E" o4 [; I, V# A; h. v

jz342524

高手啊

ybdgx

高手，楼主是搞机加的吧

黑芝麻

家具设计制造学

kin

楼主，请问你做模板的是什么材料？

kin

回复 kin 的帖子
8 O( V$ V. U6 W
3 k+ v+ z3 ?, z9 Y; t多谢

kin

楼主，请问你卜派修边机的中心怎样定位？

tjshbx

回复 kin 的帖子
+ X5 t5 B# a# n" e
. n8 f" ^( P3 L6 i/ H; I. U你是指做模板用的修边机吗？两边与中心距离是15CM，假如我要用6MM的铣刀做榫，中间就用6MM的圆棍代替，左边修边机用的是3MM的铣刀，150-6/2-3/2=145.5MM，用千分尺定好距离固定就行了。

kin

回复 tjshbx 的帖子

谢谢
