|
|
楼主 |
发表于 2010-8-8 22:06:13
|
显示全部楼层
本帖最后由 冰冷狼光 于 2010-8-9 01:47 编辑 ' c6 u0 r K/ C3 {6 Z1 @' u0 f
5 [- h! c' G- y; |9 R L. a; g回复 75# zgg86572281 的帖子
4 g+ P6 N" ?) K7 h# ~5 W2 ^本帖最后由 zgg86572281 于 2010-8-8 19:29 编辑
0 S. F* i8 M; y$ R6 k6 r+ R; v) c# }8 Z
我是来打击你的 哈哈 等你做差不多了我才说  你的鼓剥到最后会裂开的想喷我就来我们群吧QQ群72115336
! t( |% v8 B5 m; ^+ u2 _5 l0 |7 p |
2 ?; t7 n& {0 L# T9 _
+ p0 @$ \5 \$ w: {7 }6 f 这位大哥诚心来看笑话，现在告诉我不更好？我没打算要喷你，你怀着揶揄的心态来看笑话，让我想不明，我不曾认识你，对吧？等我的鼓腔体裂开嘴对我笑了，我就笑不出来了。关于木材的开裂6 I% U# l) N& t" f0 W- I& ]$ c5 r
: ^; x) _* j7 ?6 E
木材开裂有端裂、表裂和内裂三种状况，分别讨论如下：) v+ S" X/ ?7 h/ m i9 y
⑴端裂（劈裂或纵裂 Fiberglass）木料端头由于水份蒸发较快而先干燥，当端头水份低于纤维饱和点时，端头细胞便开始收缩，当其干缩应力达到木材的强度极限时，便发生端裂，即在髓心处或粗木射线处或沿外板面发生纵向裂口。含髓心的木板沿髓心发生端裂几乎是不可避免的，因为髓心是射线薄壁细胞最集中的地方，横向抗拉强度极低。木射线粗的硬阔叶材厚板也较容易发生端裂。对于数米长的毛边板来说，端裂在10cm～15cm以内是允许的，因为加工时总要截去部分端头。但对于整边板或地板坯料，一般不允许端裂。
4 H; {, X; N- j 防止端裂可以采取以下措施：①如允许，最好将厚板改剖成薄板或小方材进行干燥最合理，可以有效防止端裂和其它干燥缺陷。②窑干前将已发生端裂部分截除，因为原有的端裂极易继续延伸。③在没有发生端裂的木板端头涂刷石腊油或厚油漆，阻碍水份从端头蒸发。④装堆时，材堆端头的隔条尽量靠近端头压紧并上下对齐。⑤装窑时，材堆与材堆的端头尽量紧挨着，防止气流从材堆之间的空档短路，以免端头干燥过快。⑥对于容易发生端裂的硬阔叶材或厚板，尽量采用偏软的干燥工艺，并注意及时进行调湿处理。& U" w7 X, C5 X, J" p5 G
⑵表裂表裂是指锯材的外表面（通常是弦切板的外切面 ）上沿木射线发生的纵向裂纹。它是由于干燥前期表面张应力过大引起的。当表面张应力由最大值逐渐递减时，表面裂纹也开始逐渐缩小。若裂纹不太严重，到干燥的中、后期可完全闭合，乃至肉眼不易察见。轻度的表裂对质量影响不大。但在加工为成品后油漆时，裂纹处会渗入油漆而留下痕迹，影响美观。对于承受剪切力的构件，可能会降低顺纹抗剪强度。窑干时若过早发生表裂，将会影响窑干过程的正确实施，并可能发展成明显的干燥缺陷。故干燥前期应尽量避免发生表裂，保持木材的完整性。防止表裂的办法是前期基准不能太硬，并注意控制干燥应力的发展。应在初含水率大约减少1/3时进行中间调湿处理，因为这时表面张应力可能达到最大值。对于厚板或硬阔叶材，中间处理应进行多次，可在含水率每降低10%左右或每隔2～3天处理一次，以消除表层张应力。
& {, i: R4 Q* Q5 Z3 r3 j

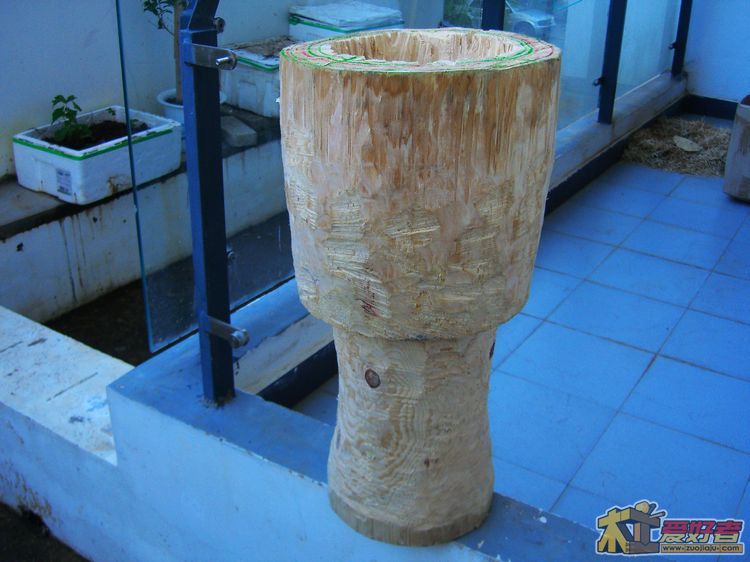

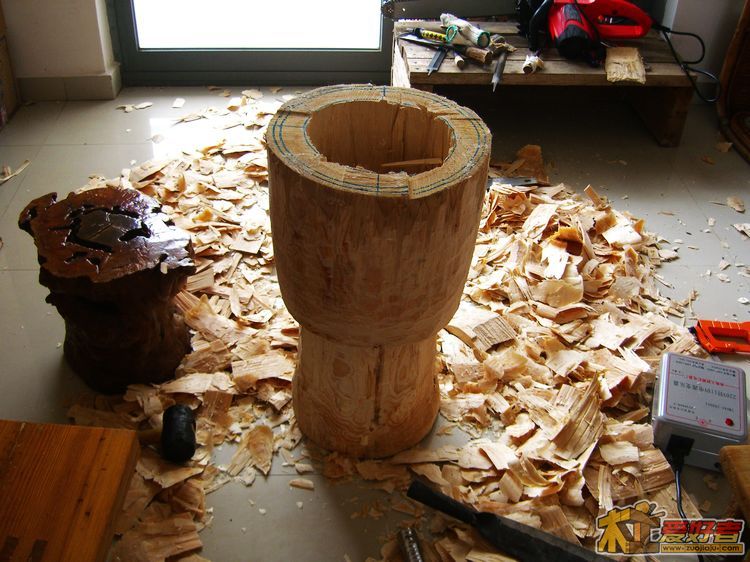

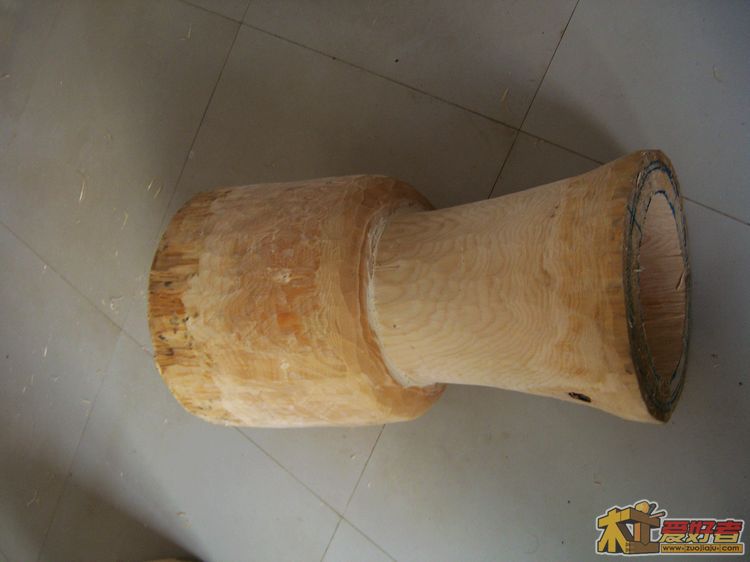

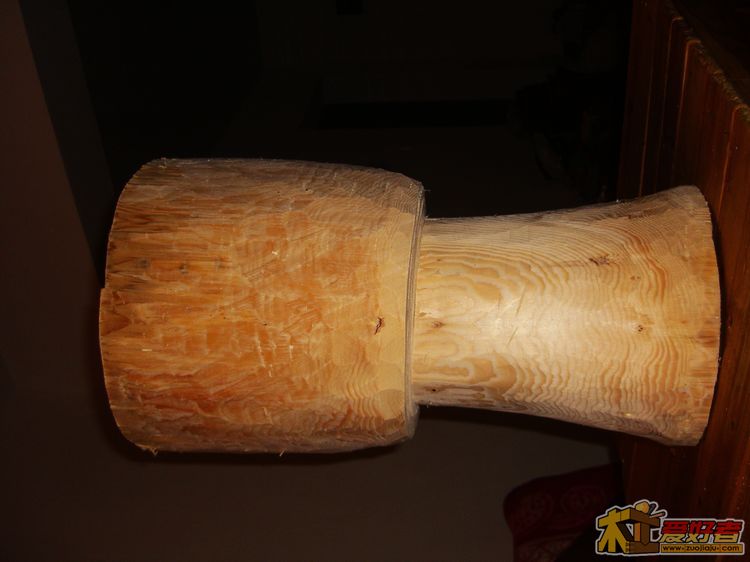

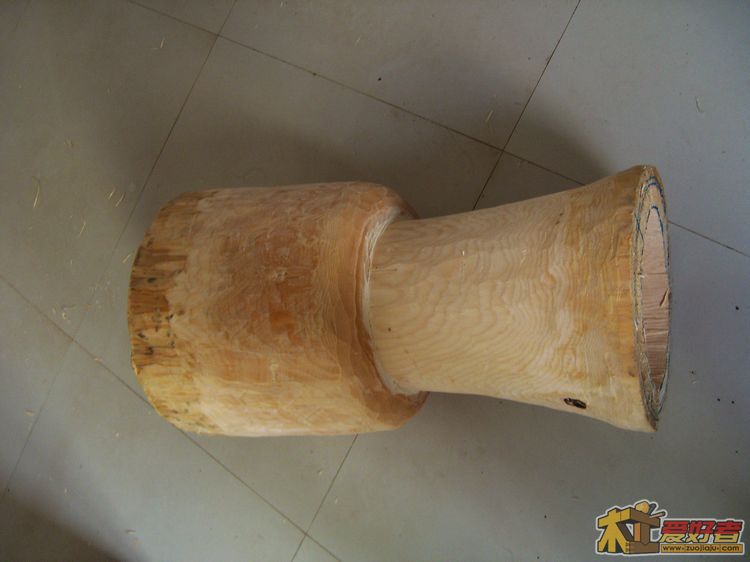

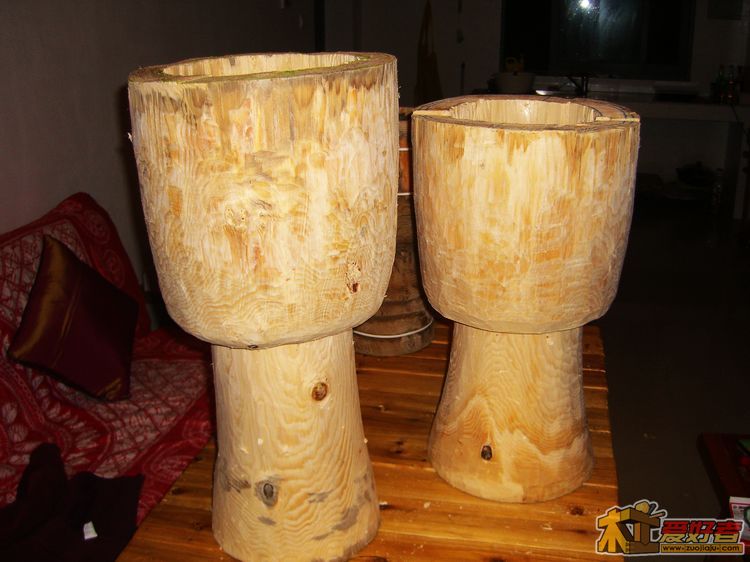

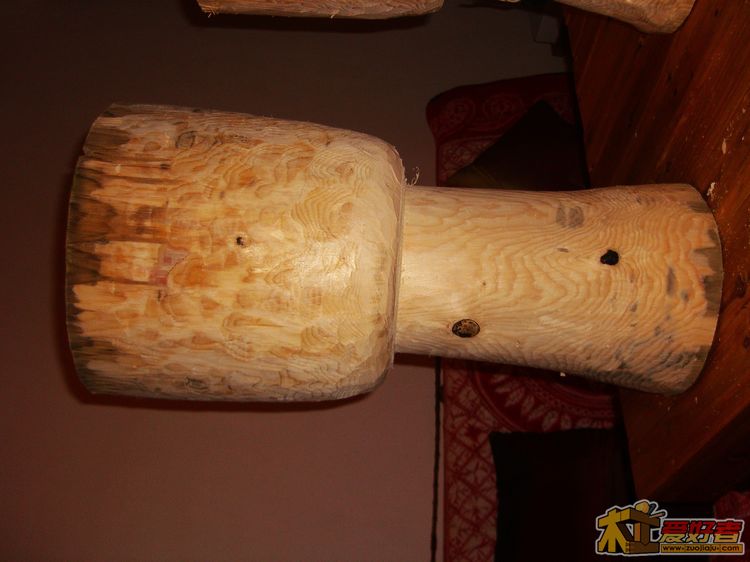

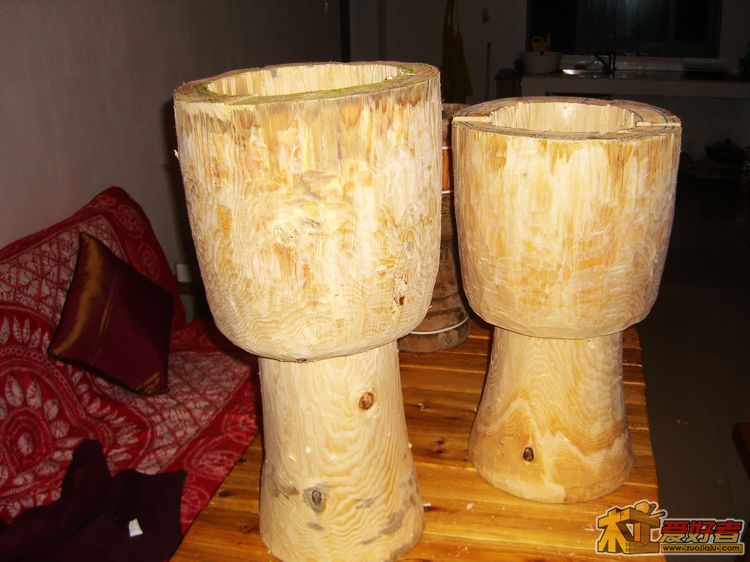

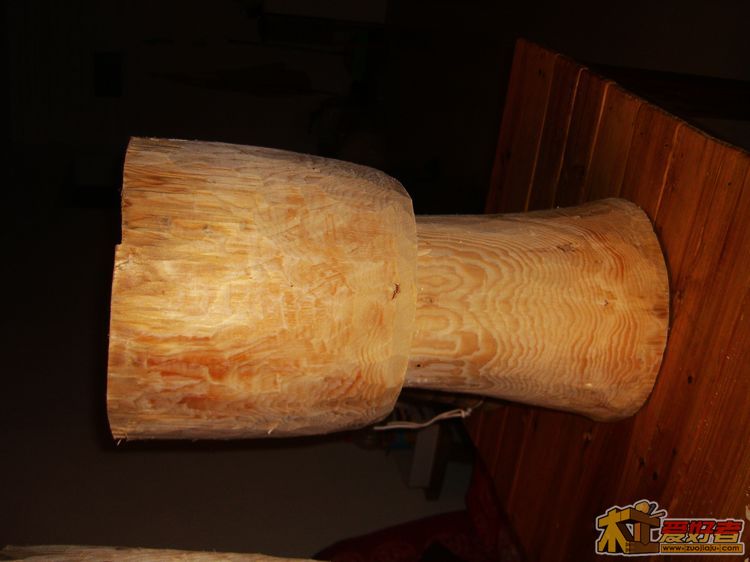

2 K, |; x: Z* s. |8 `2 z有关髓心发射性开裂，已经解决，我将材心挖空了，为了稳定表裂，我做了盐水处理，而且，当我等鼓腔阴干后，在我上鼓皮时要套上三个铁圈，这个作用主要是箍紧鼓皮，额外的作用恰恰就是防止木头开裂。各位高人，请不吝赐教。。。。菜鸟在此谢过
& n; h, y( F8 K Z4 O7 ?7 Q |
评分
-
查看全部评分
|
楼主: 冰冷狼光
发表于 2010-8-8 21:45:36
