更新：给小台锯做了集尘装置，请指教

妞妞是条狗 · 发表于 2007-2-6 23:42:18

我喜欢这块铜板

太阳鱼 · 发表于 2007-2-14 21:05:02

基本完成了，请指教

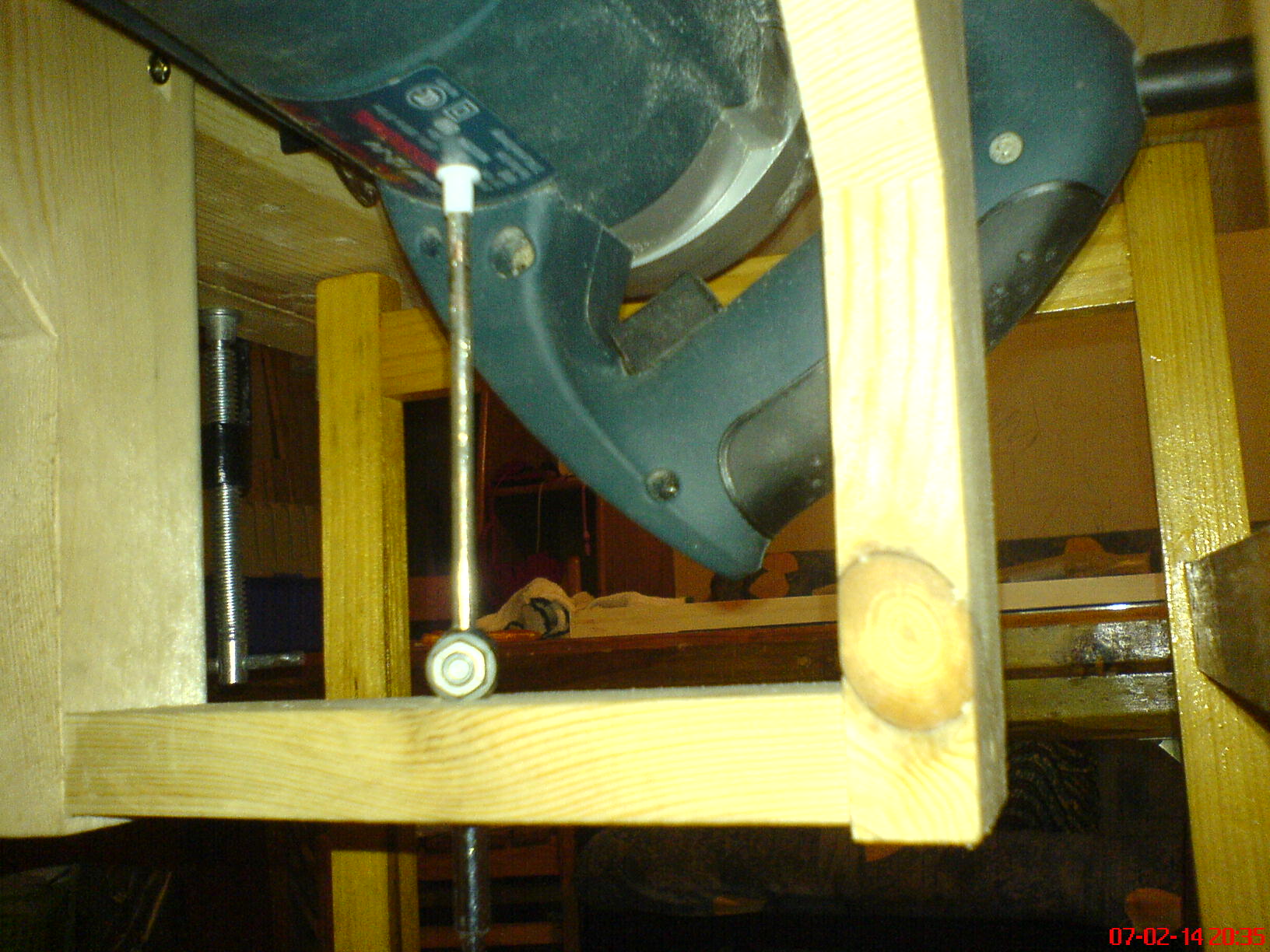

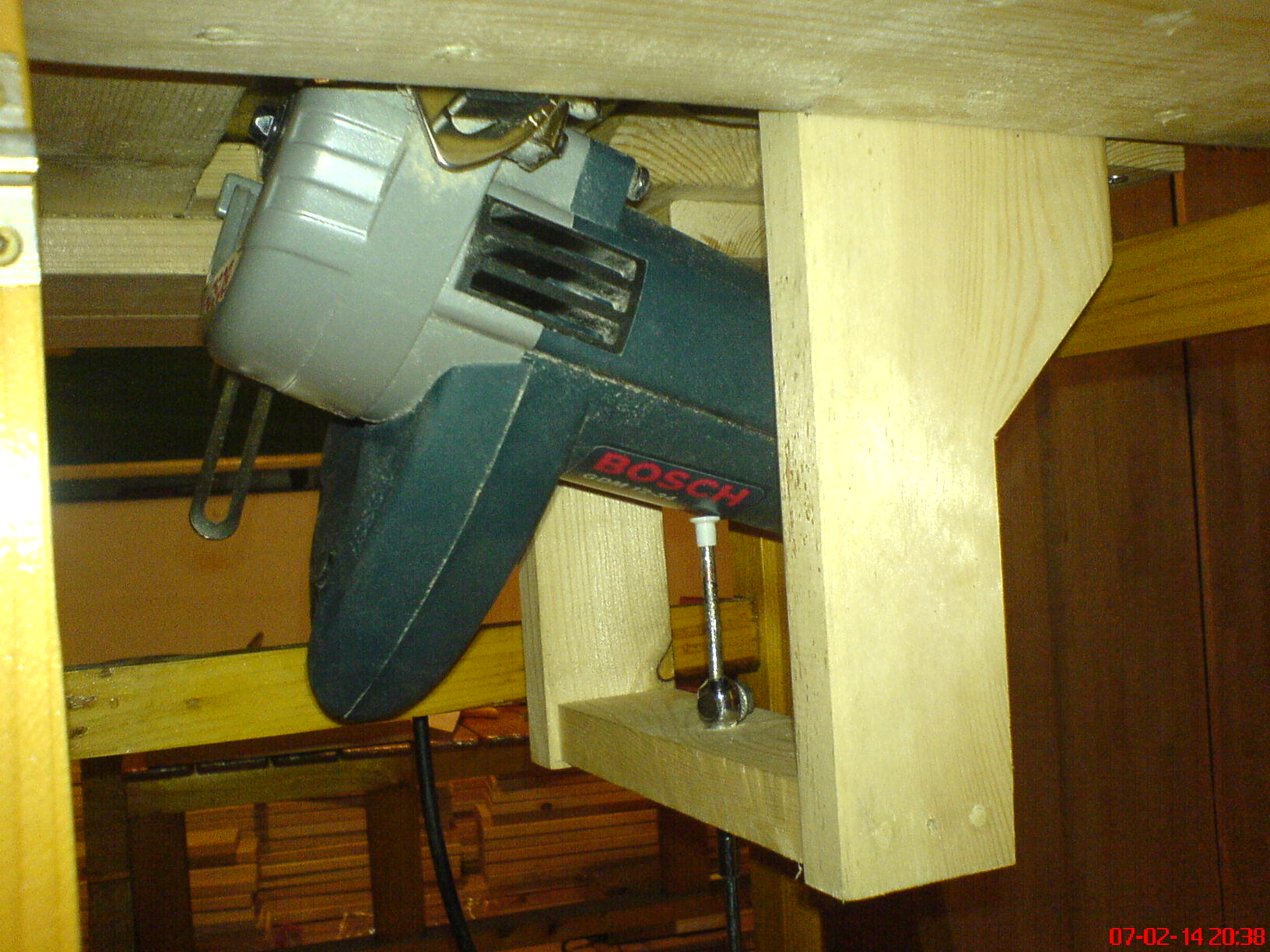

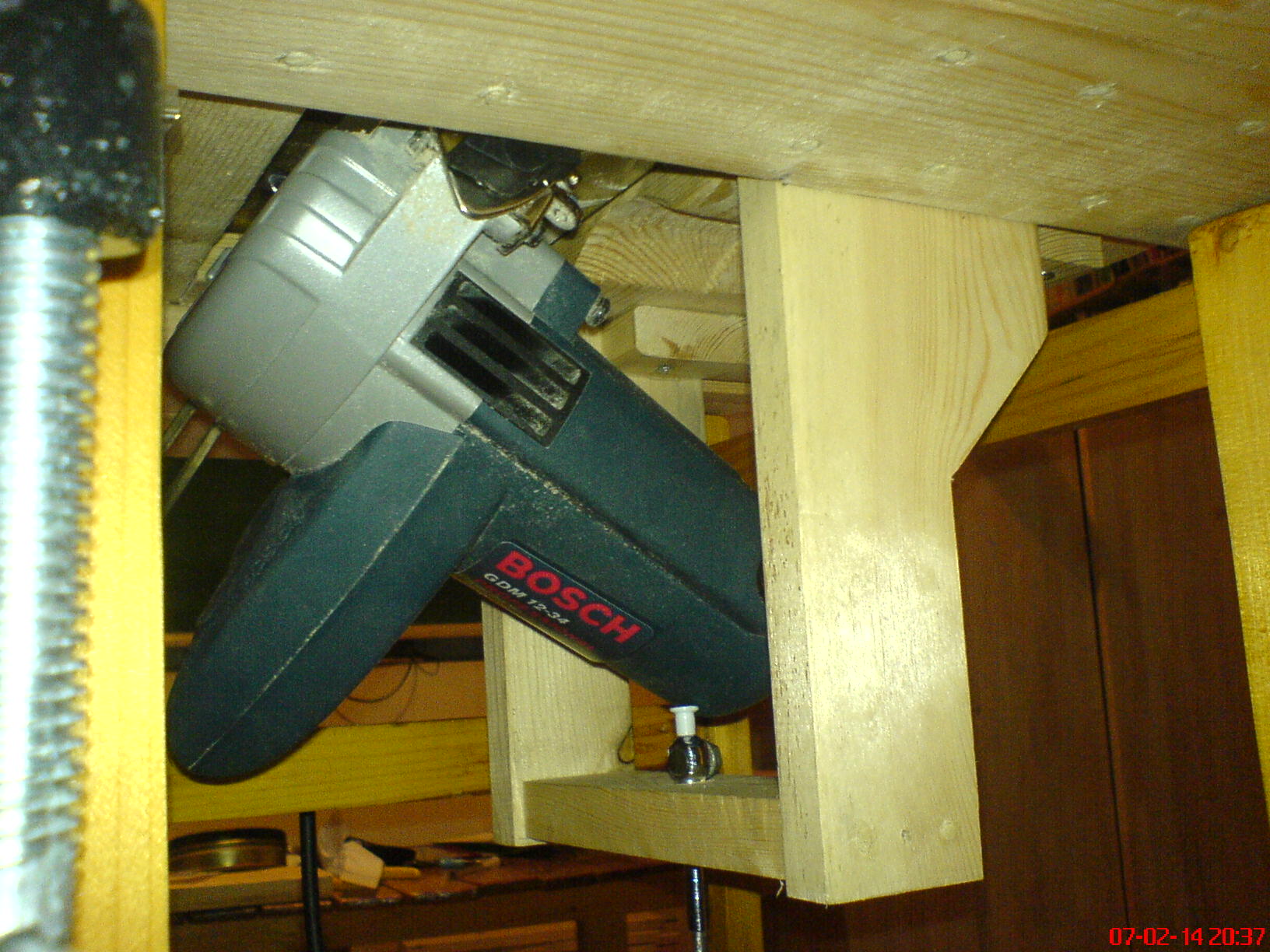

黄铜面下是19mmX2双层加固，做一个加固框，粘固后受力的地方打入废钻头等加强；再加一个支撑杆防止角度螺丝不牢靠导致的机器坠落，角度可以随意调整。

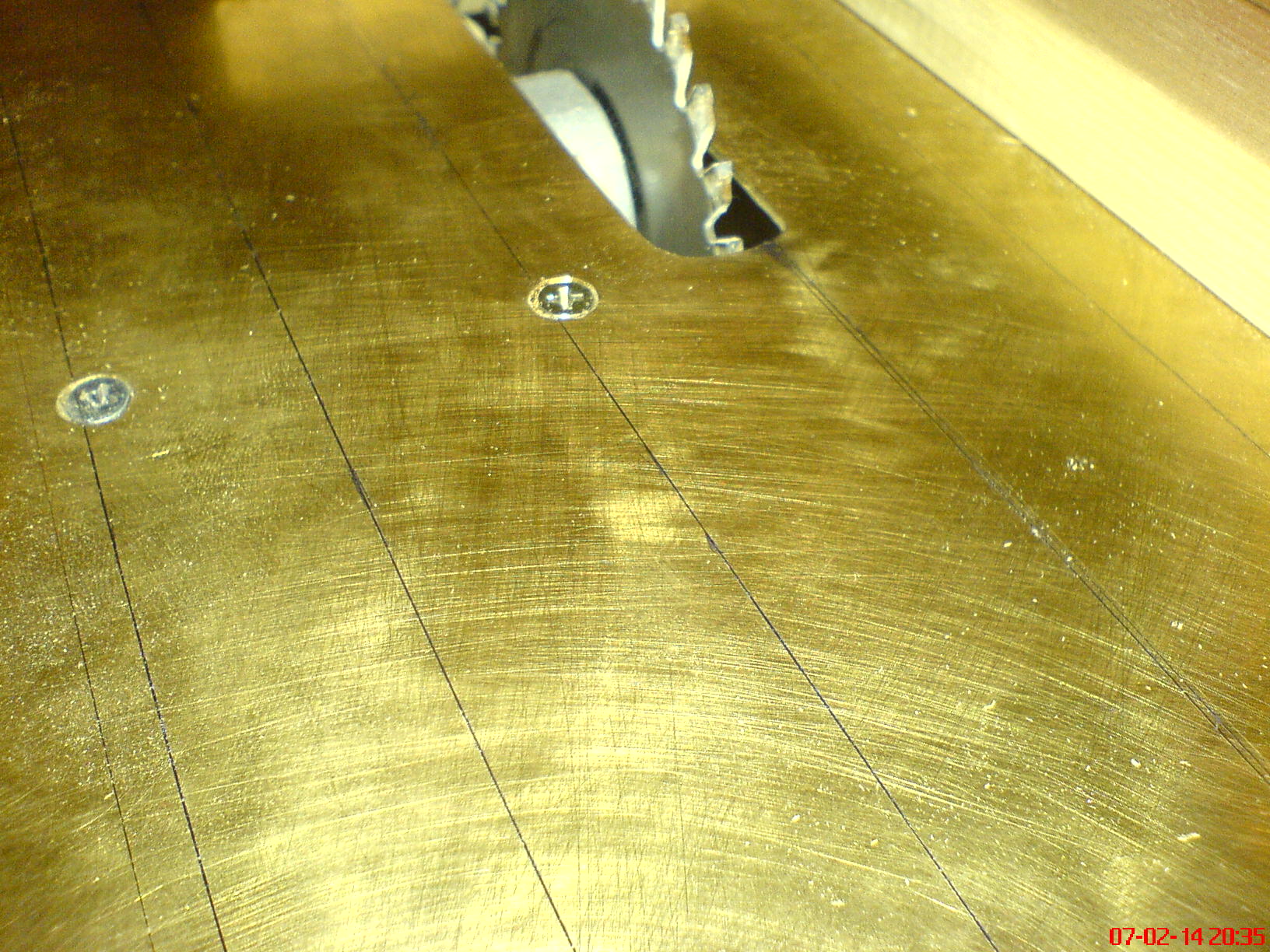

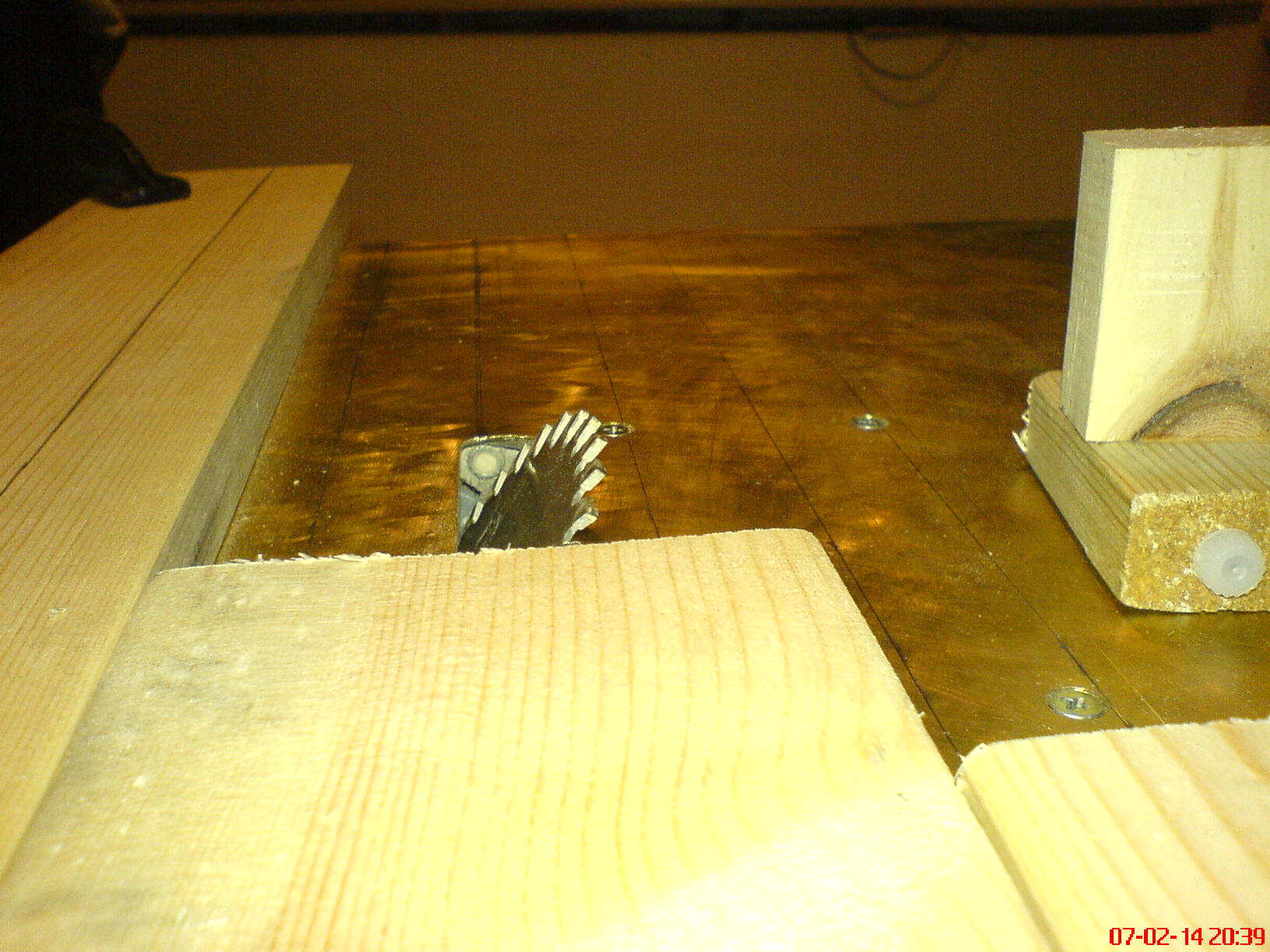

用钢尺贴着锯片，用锥子划出两侧切割路线，再画几条平行线以方便固定靠山
大家猜猜我用什么做的撑杆

发烧狂人 · 发表于 2007-2-14 21:27:58

做的好!
能为鱼兄提纲一点思路,很荣幸

cclizy · 发表于 2007-2-14 21:56:46

金光闪闪的说

严丝合缝 · 发表于 2007-2-14 22:35:51

在铜板上与那些线平行着用刻刀划一些线，一来靠山比较好标准，二来使木材顺项移动更平滑，防止横象跑偏。

linmujian · 发表于 2007-2-15 13:52:45

原帖由 toki 于 2007-2-6 09:05 发表# r, s) e" n4 l, I$ C* t
可惜这块铜了

顶顶

RRADH75 · 发表于 2007-2-15 16:21:14

兄弟,怎么解决靠山和进料推木的问题(如何保证尺寸精确?)

cy027819 · 发表于 2007-2-15 23:56:35

太阳鱼 · 发表于 2007-2-16 00:47:07

这个很容易，平行线的基础上夹靠山，用尺子预走一边。推料器自制。

太阳鱼 · 发表于 2007-2-17 19:20:38

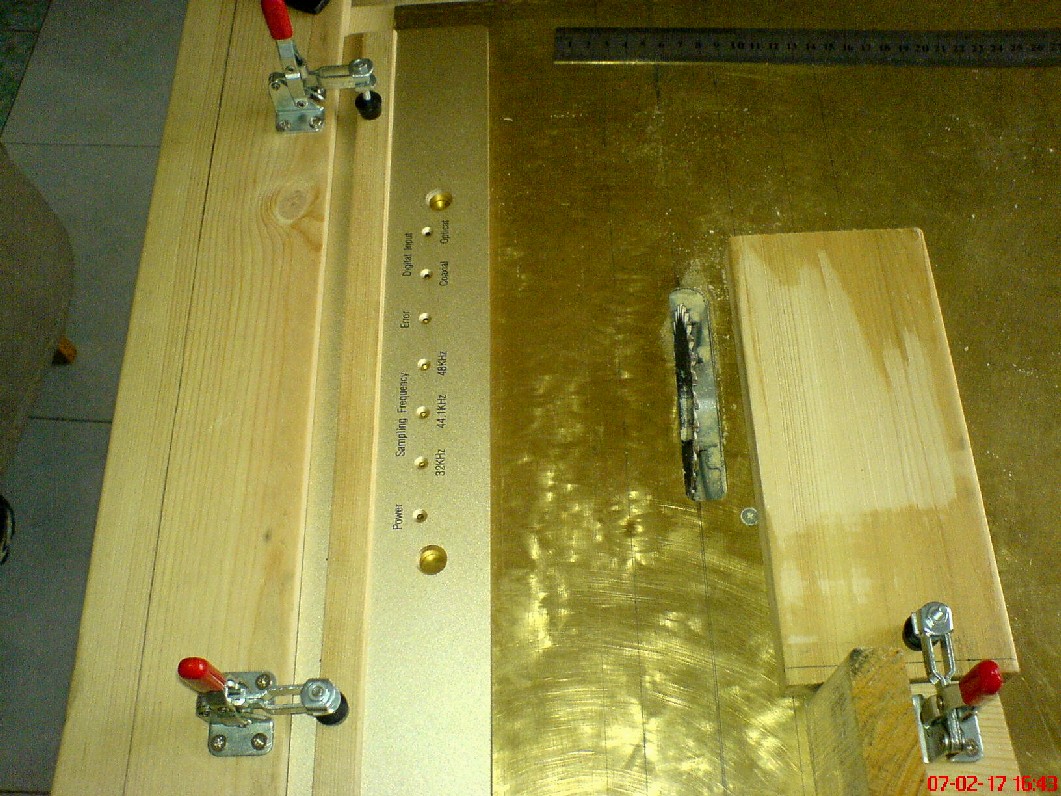

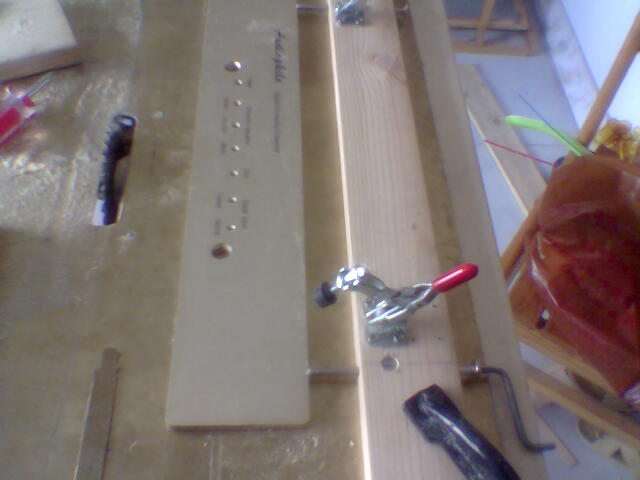

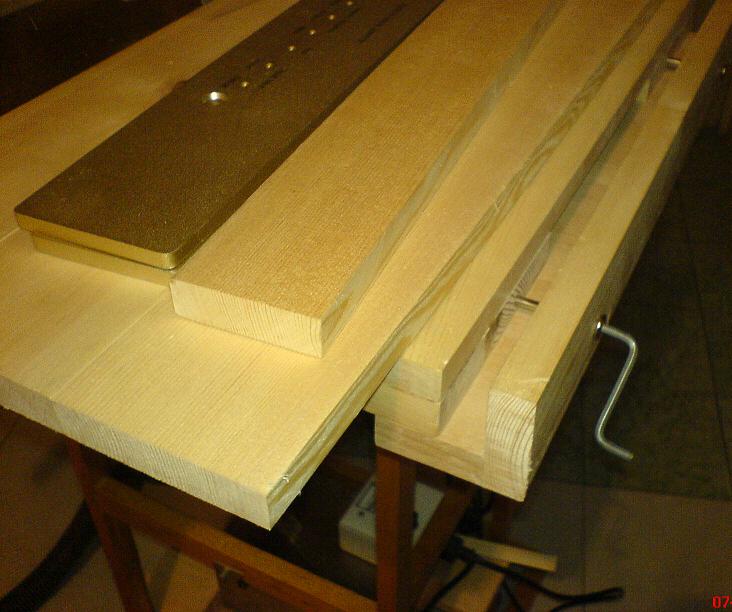

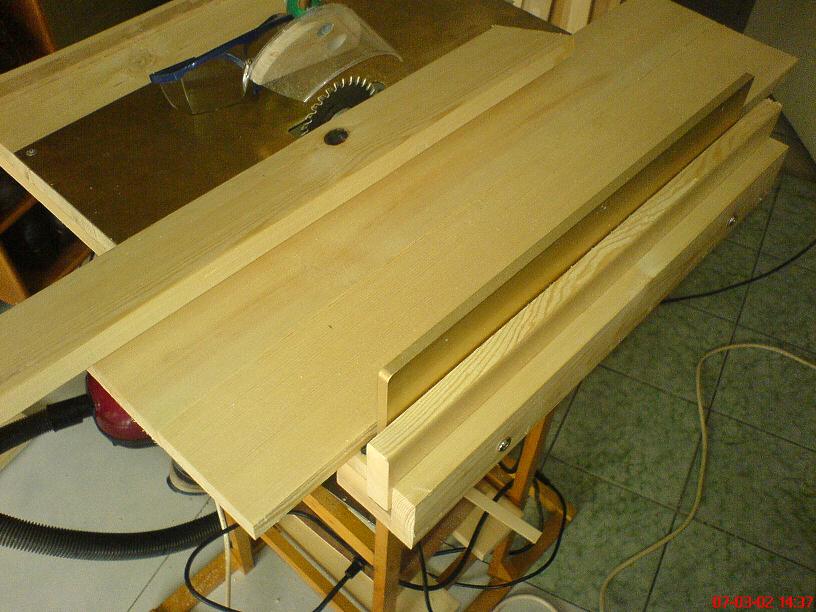

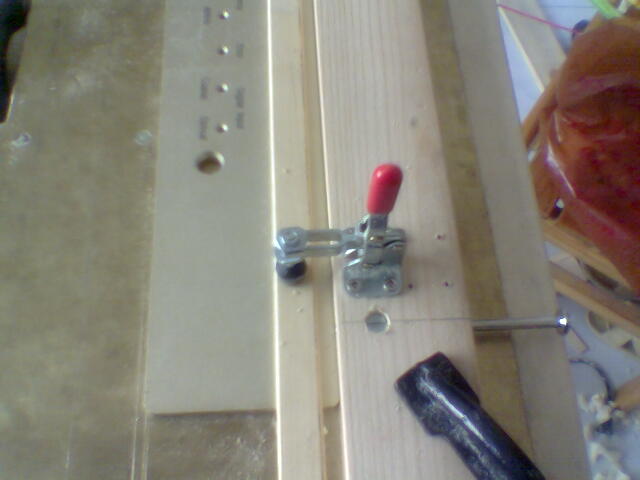

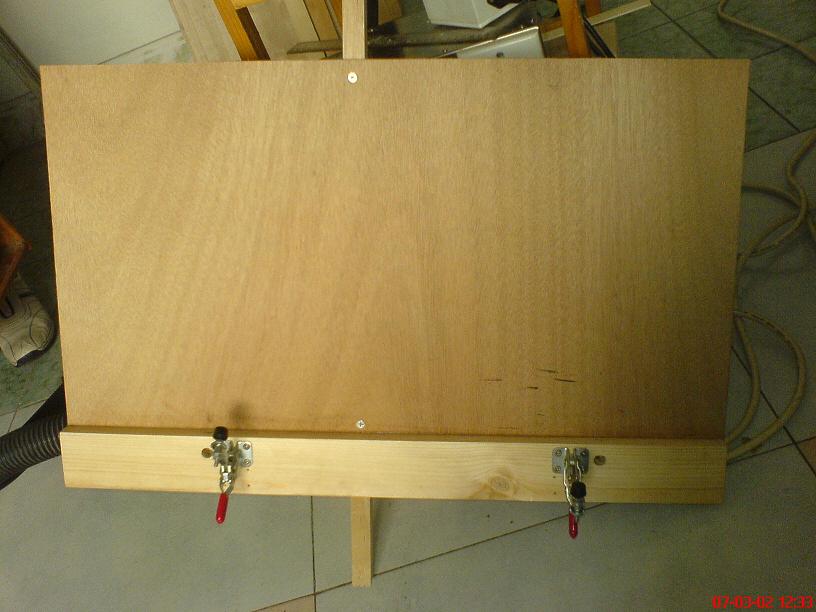

用了一块8mm原来DAC的面板，固定方法如图

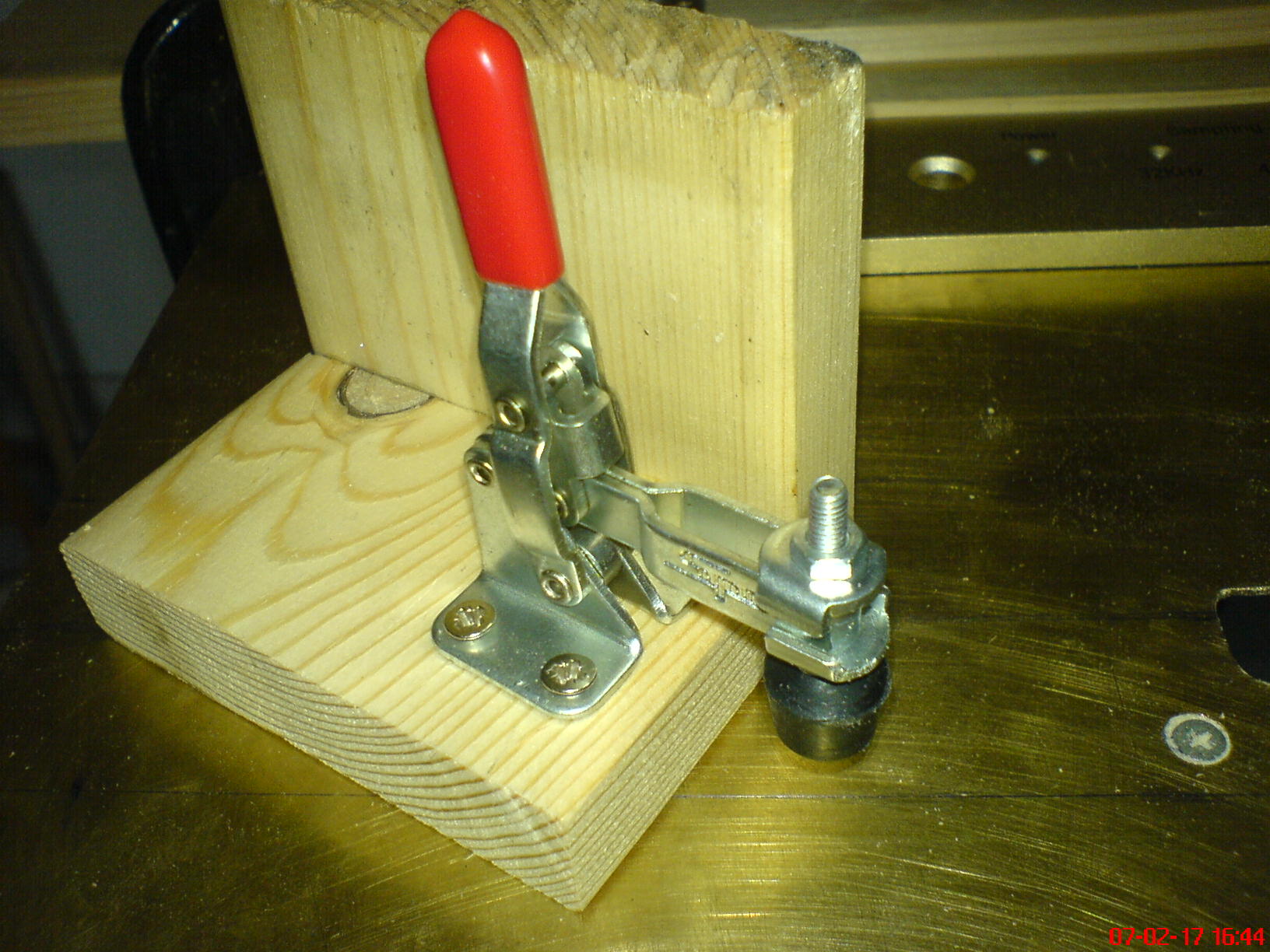

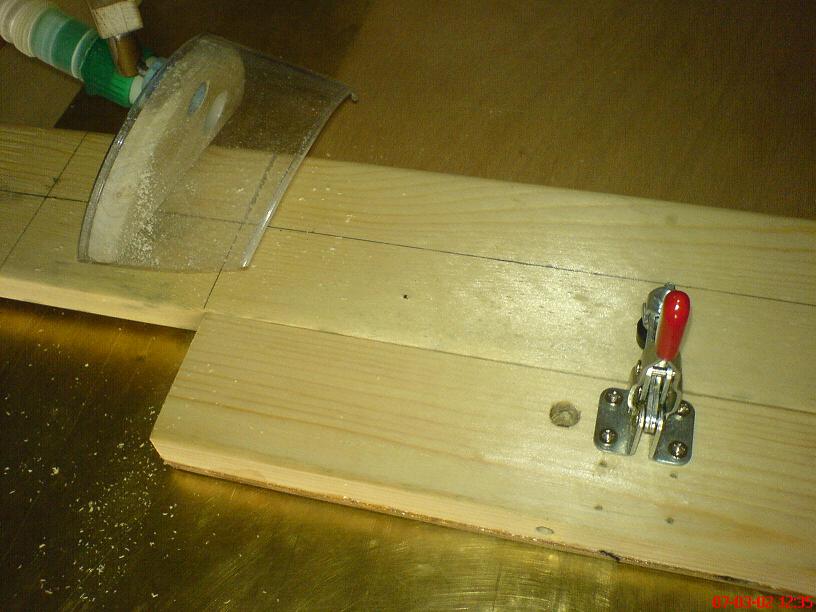

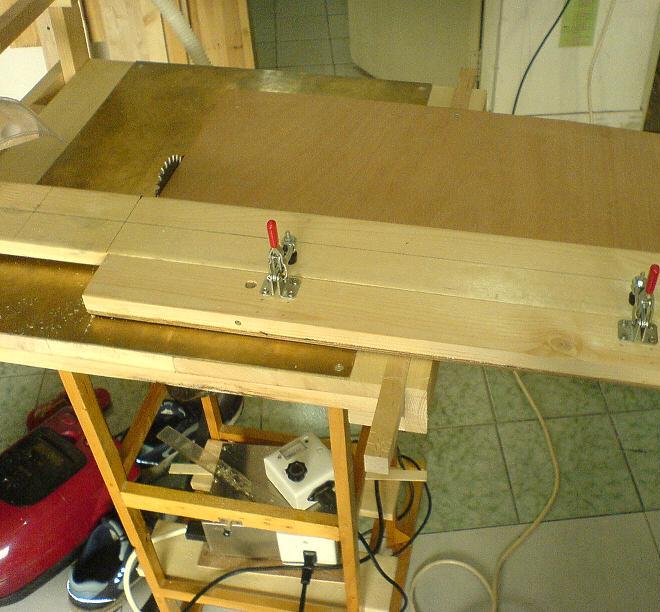

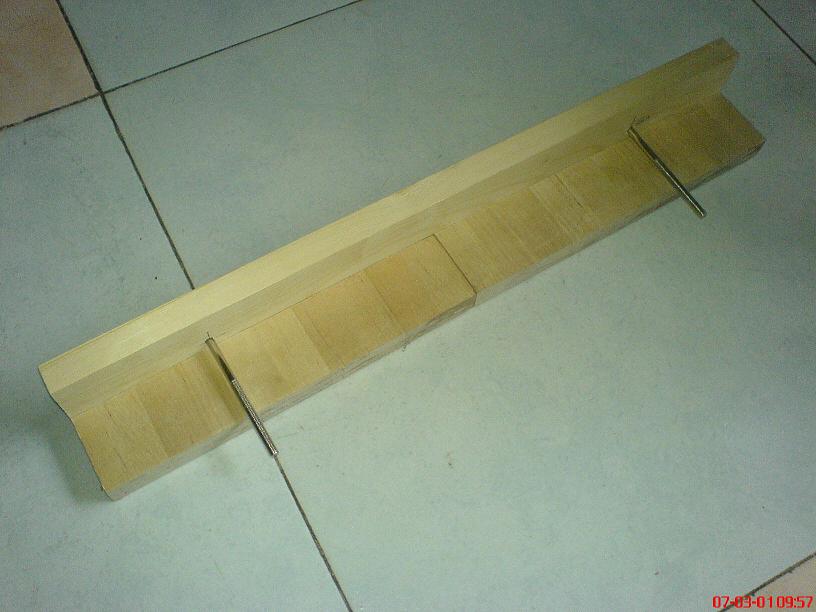

为了手的安全，作了一个简单的推料器

[ 本帖最后由太阳鱼于 2007-3-13 23:20 编辑 ]

太阳鱼 · 发表于 2007-2-21 13:55:10

用两个床螺丝钉，微调比较方便

太阳鱼 · 发表于 2007-2-21 14:13:27

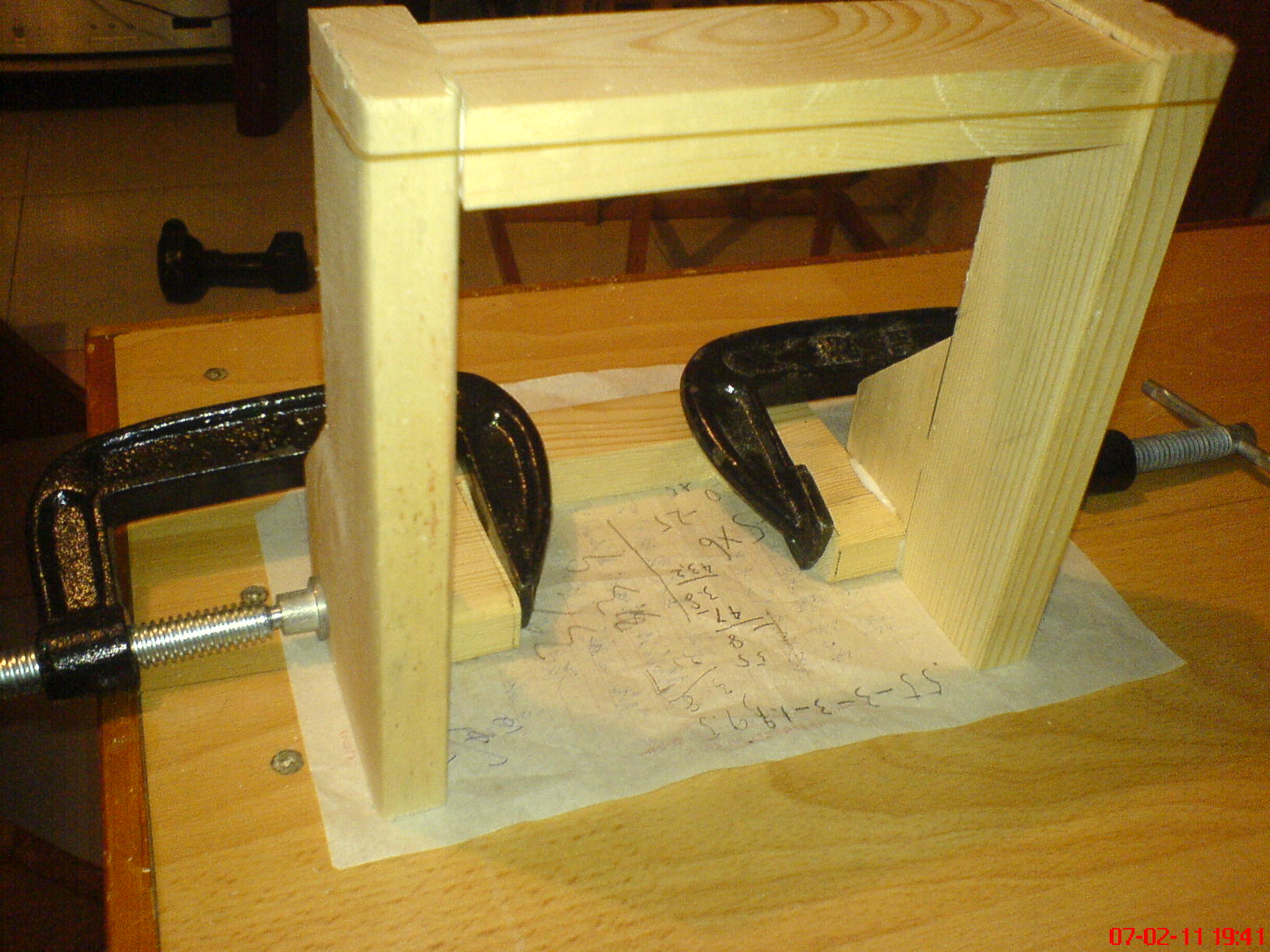

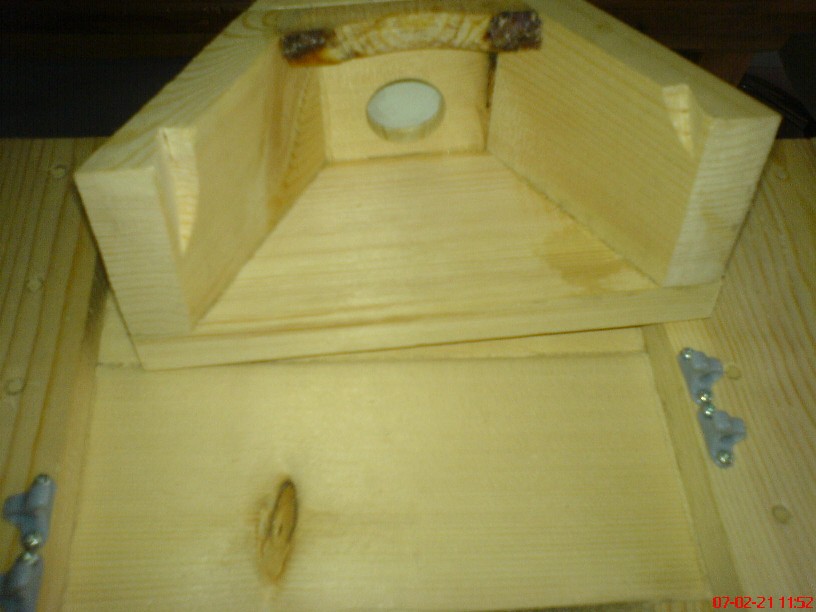

用木板做了一个集尘装置。用的就是普通家用吸尘器。从今以后干活就不必担心到处落灰了

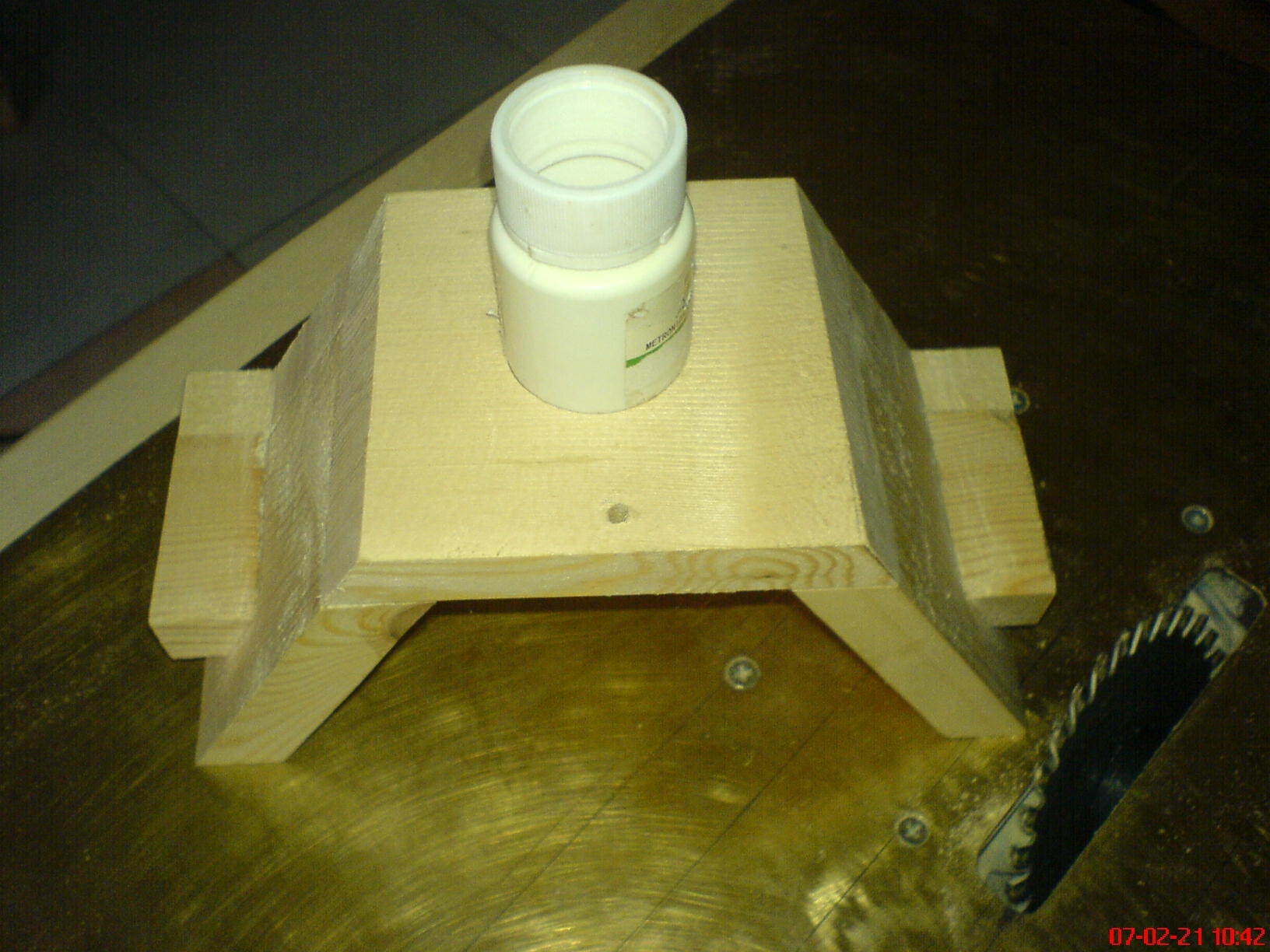

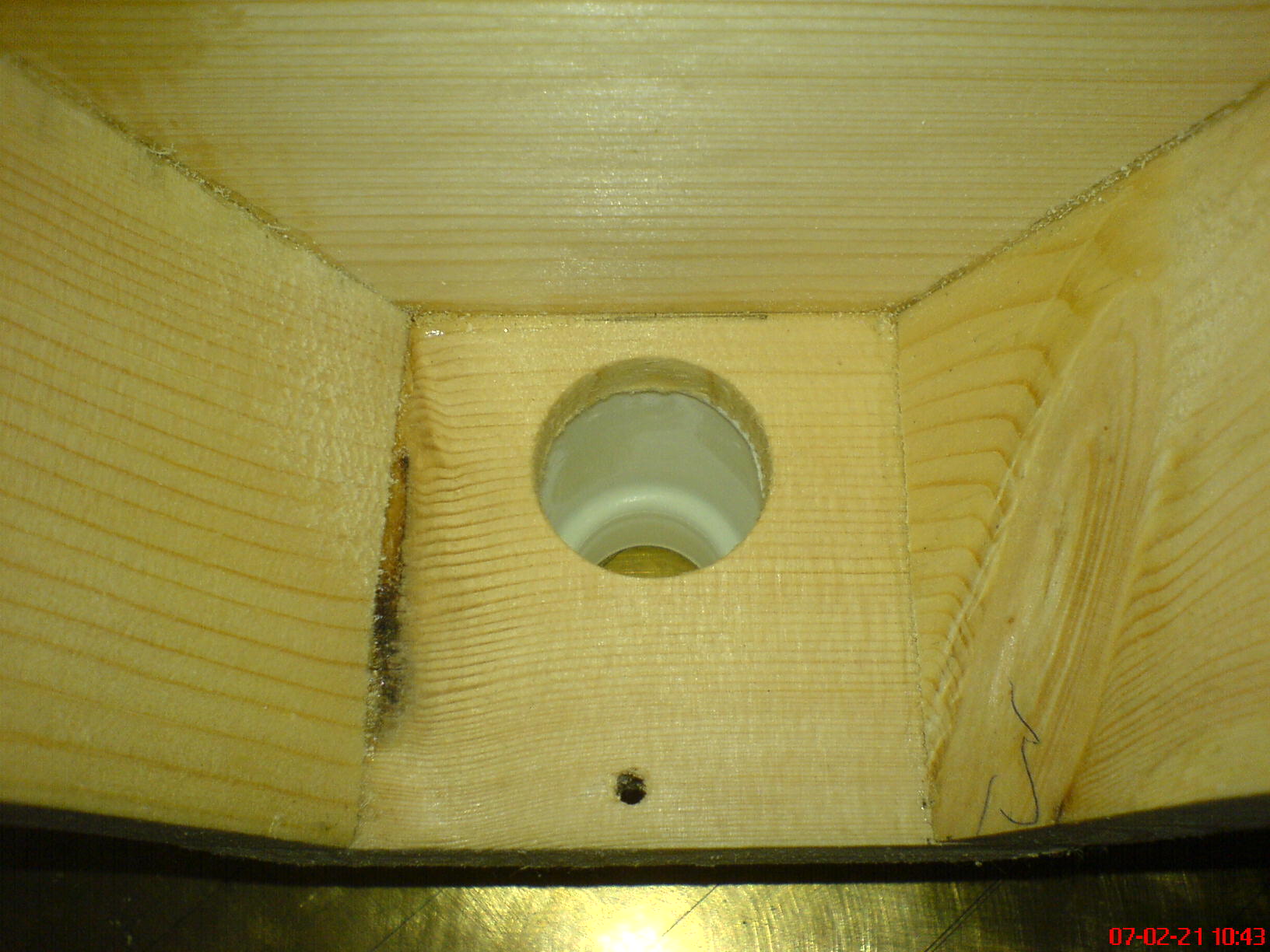

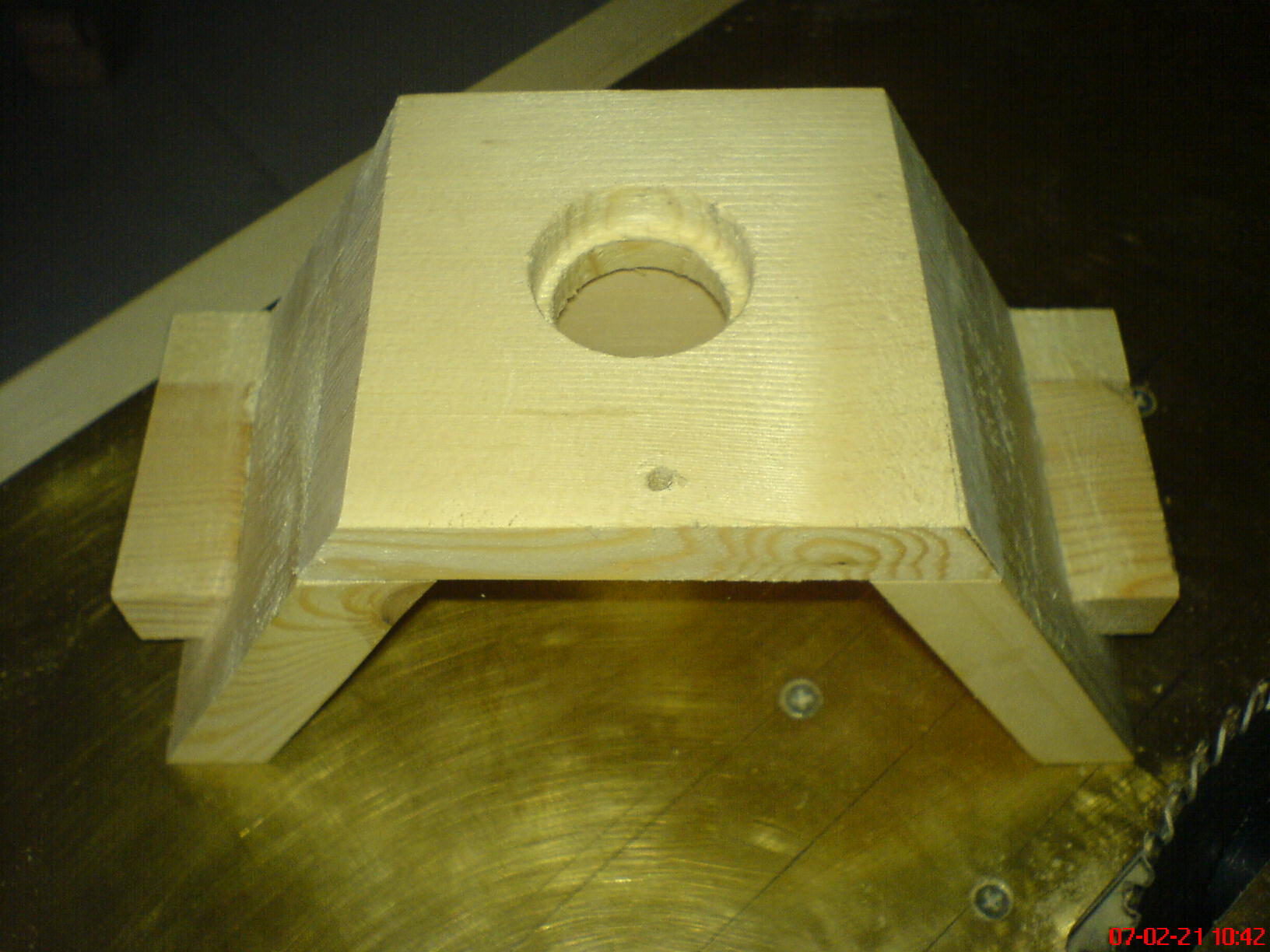

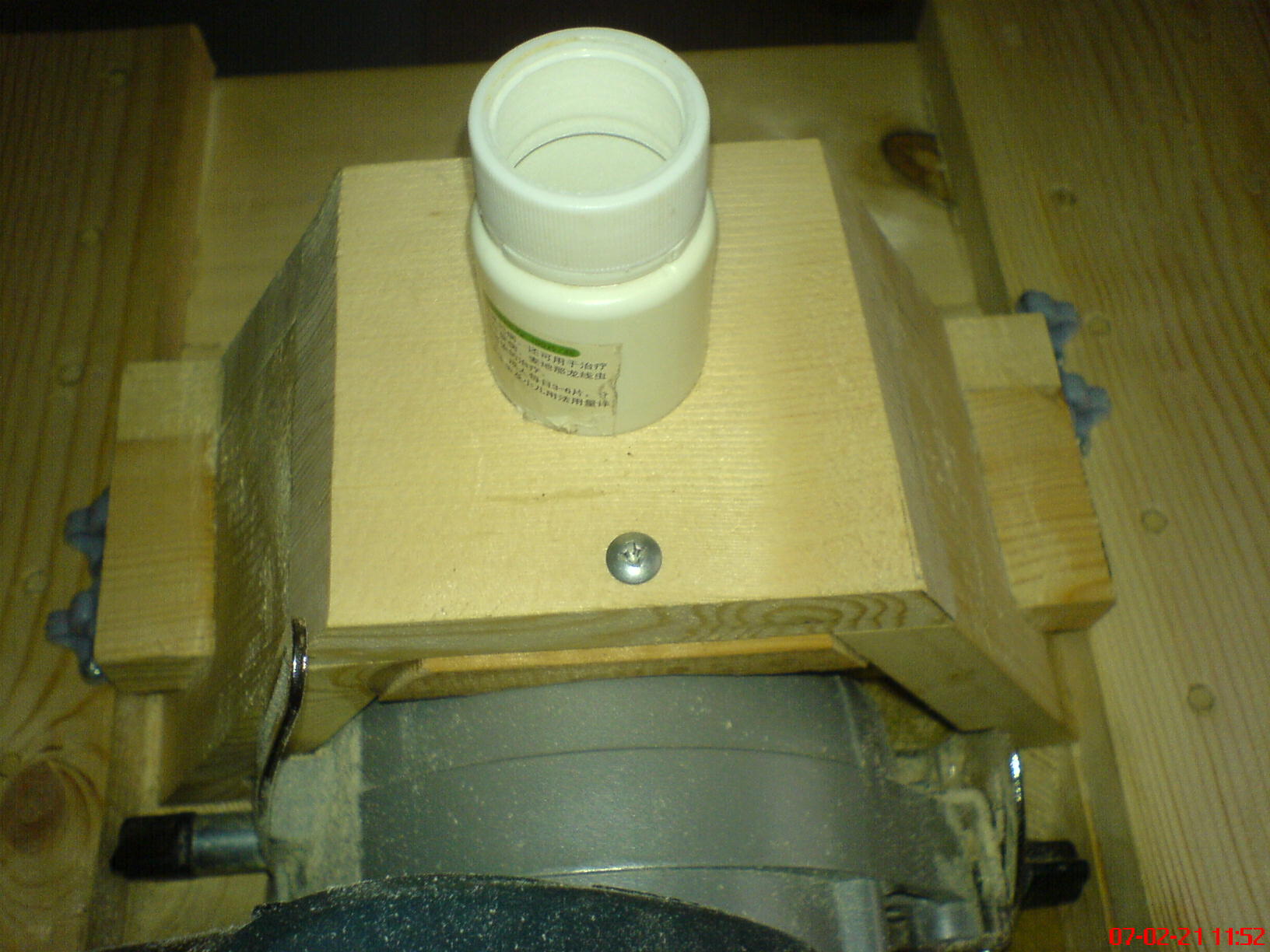

组装成漏斗形，底部用两个不同大小的金属打孔器开个阶梯状的孔，本来想接一段洗衣机排水管，看到一个药瓶两头口径都极合适。

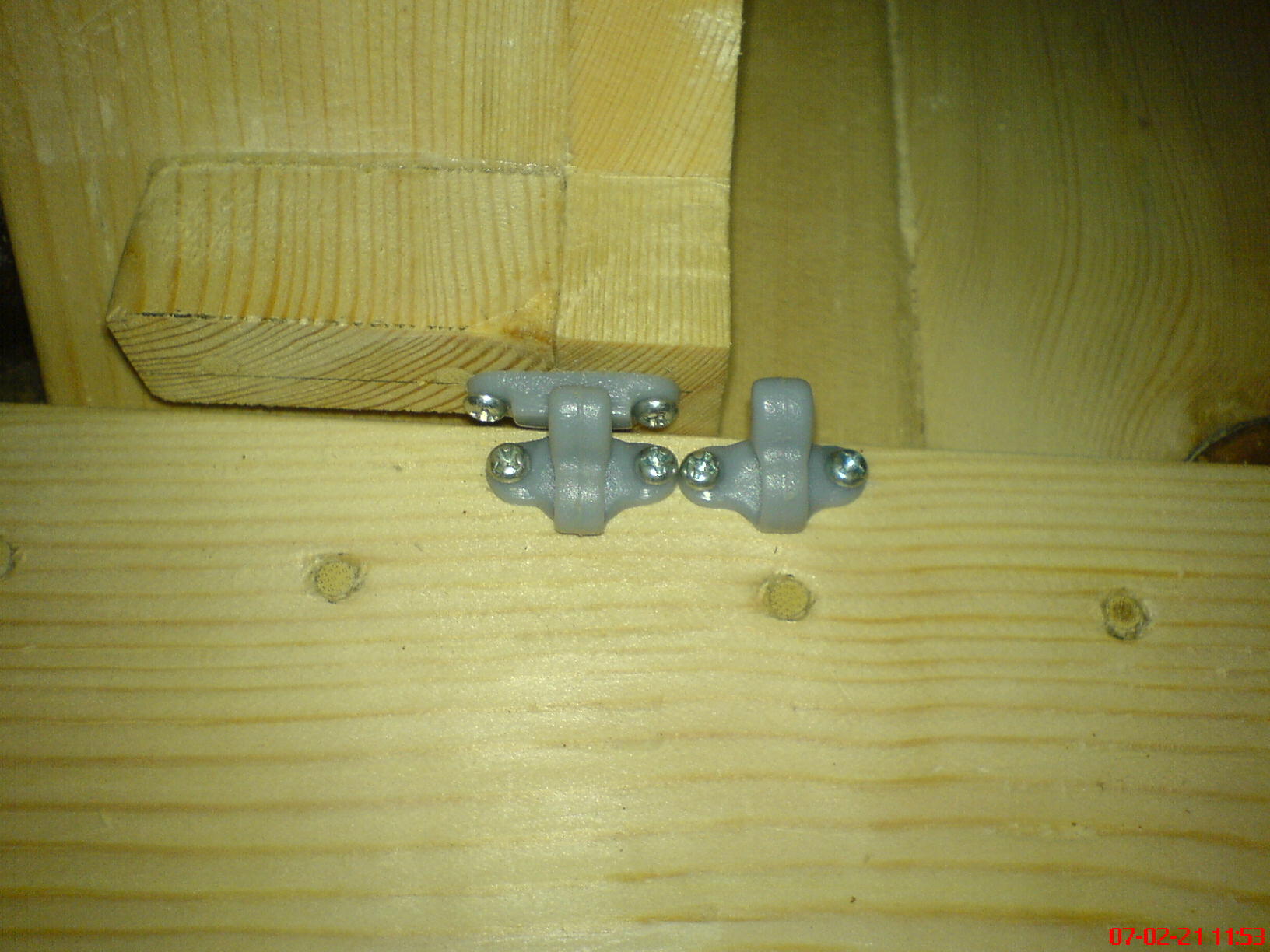

用了一种叫做巧力碰珠的东西，这个组件可以随时方便地拆装。

严丝合缝 · 发表于 2007-2-21 22:04:08

真讲究啊，不错不错，吸尘器没有全图看不太明白

晕，有全图啊，阁下的图太大了，看着累。。。。。。啊

[ 本帖最后由严丝合缝于 2007-2-21 22:05 编辑 ]

太阳鱼 · 发表于 2007-2-21 23:32:17

谢谢支持，几天终于有人顶了。最后一张图的黑管子就是普通家用吸尘器上的，即插即用。正要做个透明安全罩。明天再拍个全景，今天先看个好玩的。

wangji · 发表于 2007-2-25 12:51:52

不安全
