木工桌的头脑风暴（探索、分享、请教贴）

歃血长缨

楼主发图吧，已经期待的口水直流了，图一定要详细，让我多学学，好自己也D一个

江湖刀客

我的心在等待！！楼主快快上图来。我都费了不少的刨花了。

qingshui

我的心在等待！！楼主快快上图来。我都费了不少的刨花了。
4 A; G' w0 Z: ~: Y( e* t! i江湖刀客 发表于 2010-3-1 20:50

+ Y8 ~0 U1 V% K4 c( B
, y- I) p' K5 D; A$ O- ~6 e* j( {不好意思,最近太忙，一直没顾上。现在把制作过程中拍的图片选择一些，算是完成作业吧：
/ C. N3 U% ]* d: K' w7 G
5 `6 d3 u5 X5 H% i$ Z由于本次制作只是一个实验，在使用中改进设计，为以后制作一个真好适用的木工台作准备，所以只选用了普通的木料。

3 K9 p' q0 I3 S& ~4 [  Y' z" ~１、桌面：选用了完全正切的松木。因为我要处理红松薄木板非常多，而红松很软，所以桌面用硬木并不适合，就选用了松木。因为职业原因，我对正切的材料特别偏爱，所以这个桌面也选用了完全正切的材料，在木料商几百块板中，费了一下午才找到一块满意的，木板尺寸大约为４５ＣＭ＊６ＣＭ＊３９５ＣＭ，老板收了我２６０元，嫌贵，老板说我使唤他一下午，又是这么个找法，“２６０还算贵？”最后商定免费送货。（正常送货也就１０元）

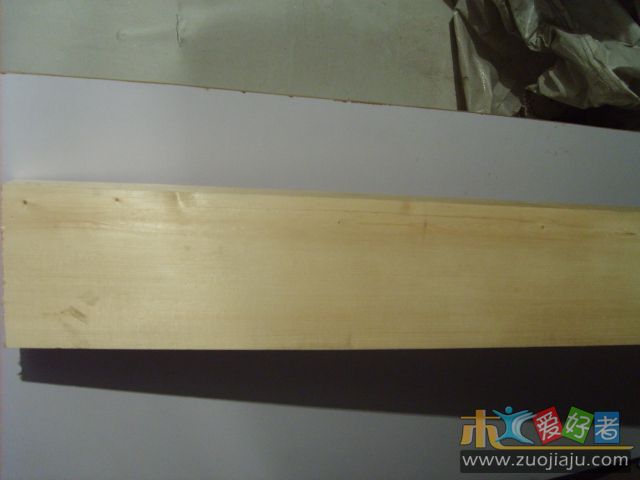

拉到朋友家，锯成１３０ＣＭ长，１５ＣＭ宽的木块，并用压刨处理
7 [. P/ t" E8 _' n
看看侧面：

qingshui

多谢木工南方店，及时邮来这东西，到现在还没付款呢，忙，嘿嘿。

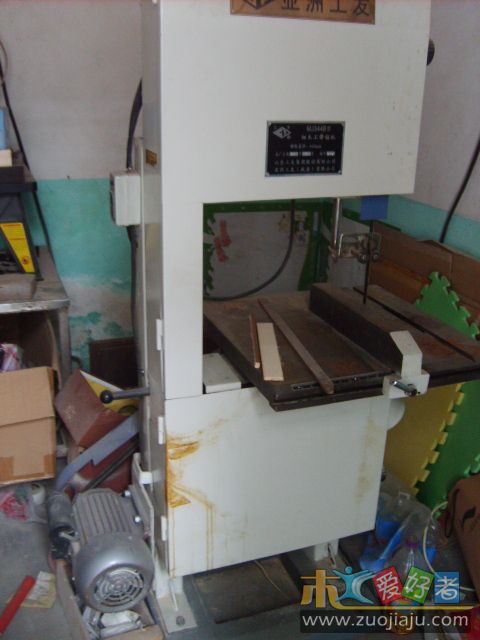

" [' K! @6 G8 h5 R$ p1 p制作过程中，朋友的压刨和这个带锯帮了不少忙。

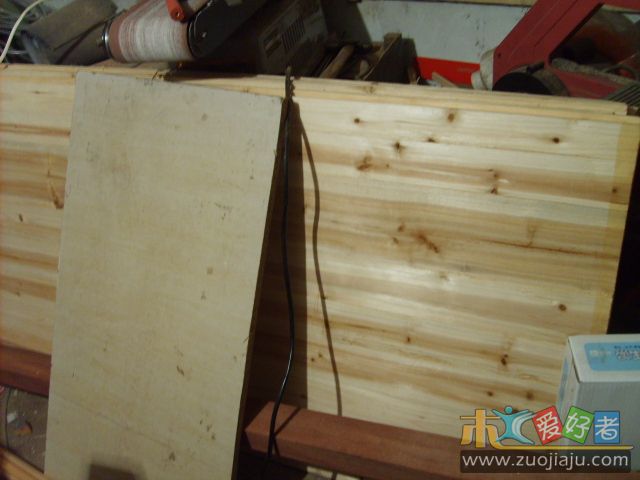

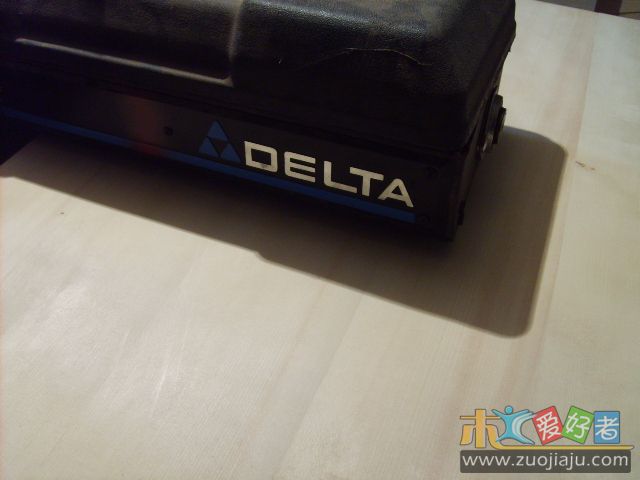

2 B  s# b- t/ ~& ^图的顺充不对，拼好板后，用这个东西砂光一下，有点勉强。

: N6 K2 [2 m% L/ T+ f' f, Z4 |4 o( s没有长的Ｆ夹，就用绳子来绑吧，不是为了“紧”，是不让板子受力偏离平面。拼板是我的强项，虽然咱是业余木工，就拼板来说，专业木工咱也敢跟他比一比。关键粘合面要完全的适应，如果粘合面不平，仅靠压力是不成的。粘合面完全适应了，木榫的力量足够了。然后，关键就不再是用Ｆ夹来紧，而是不让板子受力偏离平面。如何让粘合面完全适应？那是另一个话题了。

qingshui

题外话：
１、朋友这个带锯当初是我帮买的，轮径４１０ＭＭ，应该是１６寸的，重２００多公斤，价格？从重量上说，与那些ＤＩＹ的百多斤的比可以说感觉太便宜了。这个带锯肯定没有海威的好，但考虑到海威的一根锯条都是４００多元，这个性价比就突出了。淘宝上那种ＤＩＹ型的带锯条如果是１６寸的，普遍价格不会低于６０元，工友这个带锯的锯条是多少钱？国产的８元，进口的１６元。买带锯的时候，另外各买了一根。
２、粘合都用的Titebond 胶，印象中有木友说，这胶用在松木上浪费了，其实有什么浪费的？大家可以跟国内代理，上海的胶全公司联系一下，有２０ＫＧ装的，价格，比想像的要低很多很多很多很多很多。。。。。
& G- _6 d' c$ ^: F３、为什么切成１５ＣＭ宽？因为虽然板材有４０多ＣＭ宽，但中心正好是树心，这部分的材质不好，扔掉有近１０ＣＭ宽。另外，这个宽度，方便在压刨上把四个面都预处理一下。

qingshui

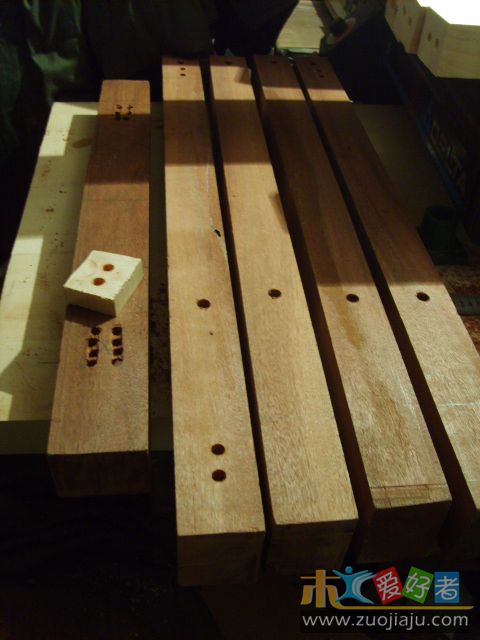

桌腿用的是沙比力，７＊８＊９０ＣＭ的四根，９８元。桌子称用的是正切的松木，尺寸是６＊７ＣＭ。

qingshui

　处理坚硬的沙比力时，用了这个简易的木工桌，记得有朋友骂这个百元级的木工桌，其实，不同工具有不同的适用场合，如果您的使用为桌子不能承担之重，那原因在您，而不在桌子。
　现在这个桌子可以用来刨沙比力，原因是：桌子作了加重处理，您看，桌子腿上放了大约１５０多斤的乌木板。
沙比力虽硬，史单利的小刨对付它并不费力。

qingshui

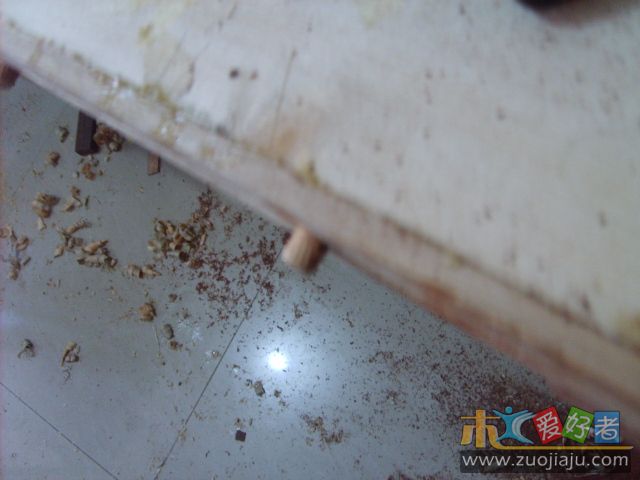

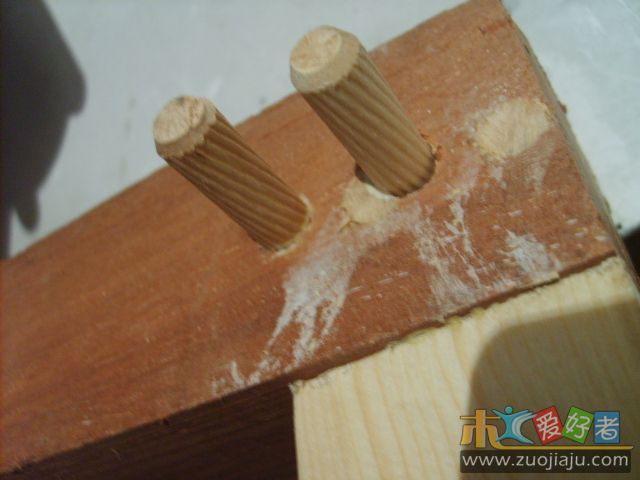

感觉还算结实，我没有开榫工具，手工也没有这么多时间，就用了这个木榫吧，这样，真正起作用的，其实是那两根通丝。而且，为了牢固，我在桌腿两侧都拧上了螺丝。

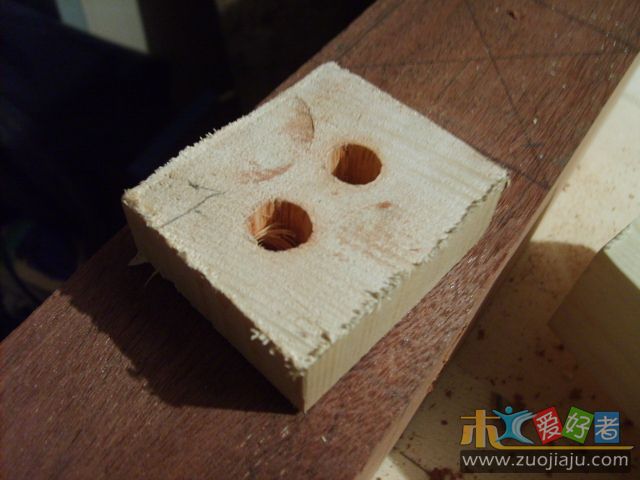

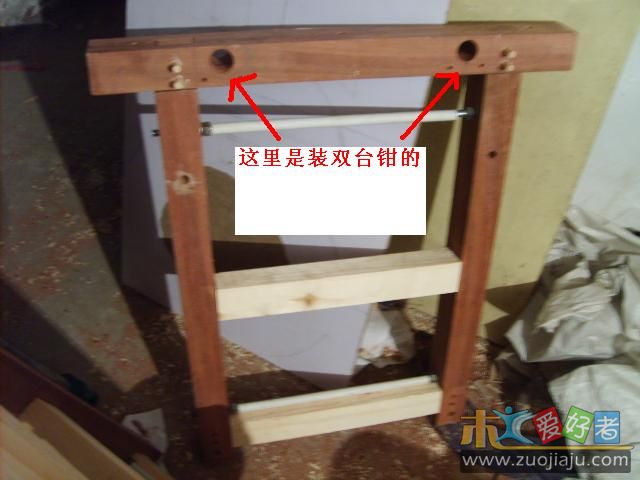

2 [5 ~( |) v& c5 D- t. z* E& d这里的孔是用于装双丝杆的

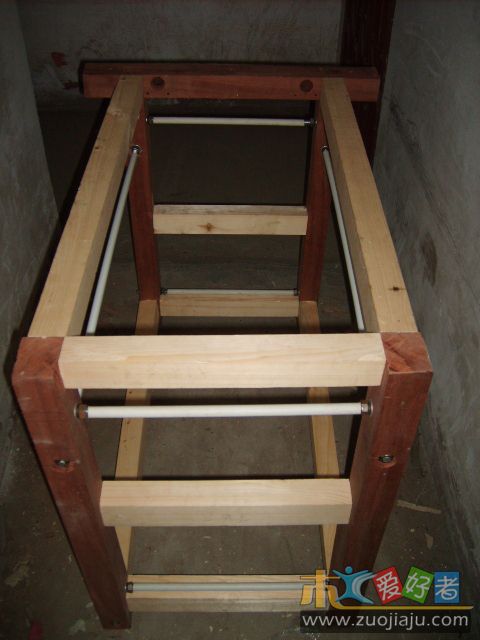

这是成形图，再次感谢那８根通丝。买这些五金件时，感觉很奇怪，这个桌子所用到的五金件包括几个钻头，竟然近２００元，被黑了么？

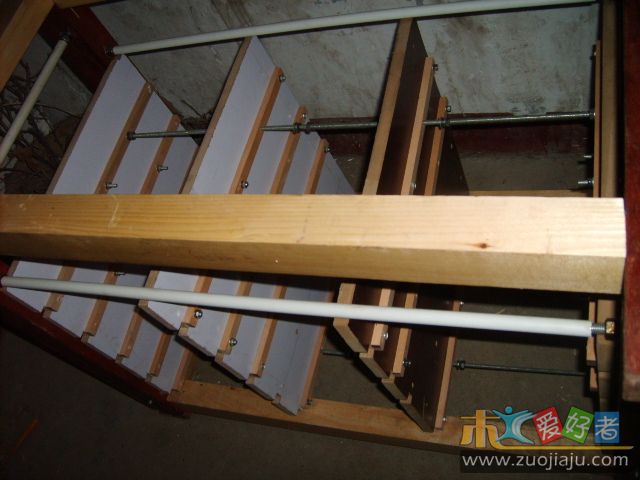

这是用来装抽屉的，小东西太多，经常是用什么找不到什么，希望这些抽屉可以帮到忙。
" j$ m* X- q  ^+ {: X4 f
6 E- B% x7 A: g: e/ {& y% c细节

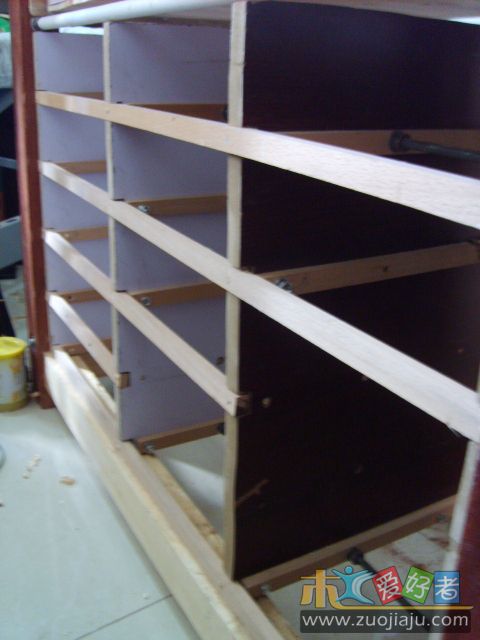

凭感觉弄上这些横向木条

qingshui

* I% n/ y: U# ^; e  ]! L4 p8 P9 a# b
我对传统木工基本不懂，抽屉是怎么做的也不知道，凭感觉弄吧，根据功能来定结构，达到目的就成，反正这次只是实验一下。
" o! {& X" x2 q6 I# V3 }嫌指接板贵，用了薄木板，后悔呀，太薄，要两层粘起来用，真是找麻烦。

( z$ x% s' D; H/ V- b* r' H3 O; E
有个长抽屉，目的？有些模板和图纸
& S* G5 h$ |! `: k4 H4 v抽屉的宽度从左向右是越来越窄，以适用不同的工具，充分利用空间，减少浪费。
右下有两个比较高的抽屉，用于放某些“有高度”的东西。

1 s2 l; N4 t  D1 f' \1 I7 r. x除了这个长抽屉用了滑道，其它的就用小木条了。
. u, U3 R) K4 E

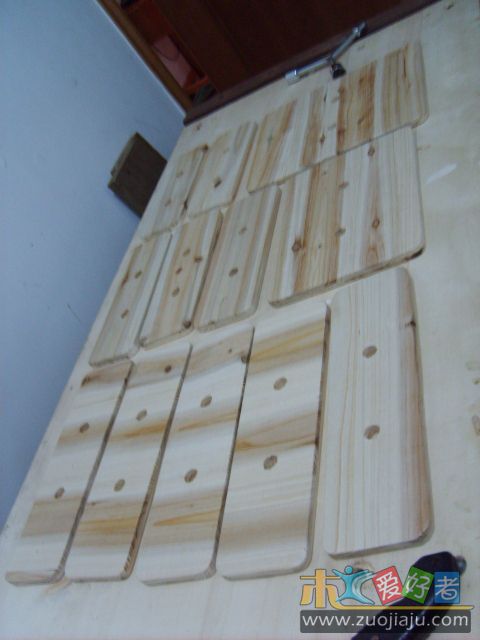

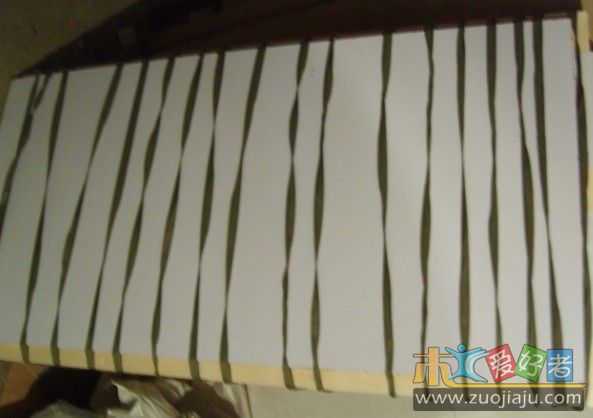

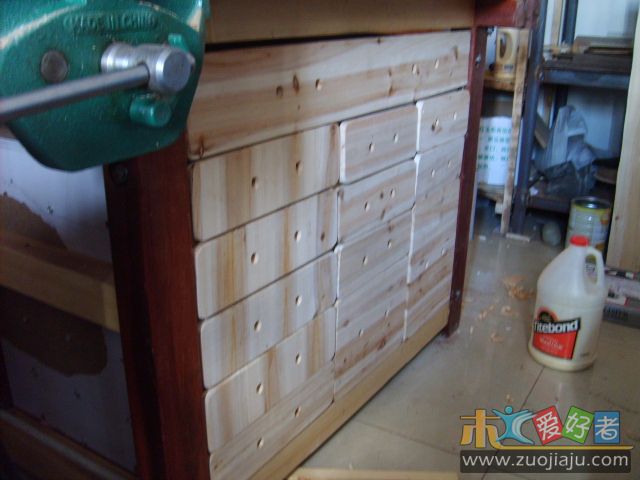

: B7 e; T* K5 b! x; H2 G这个是用于抽屉的“盖”的，小孔不是为了美观，是当“把手”用的。
+ A& B4 @- T/ }6 L$ g3 ~8 [- g4 U

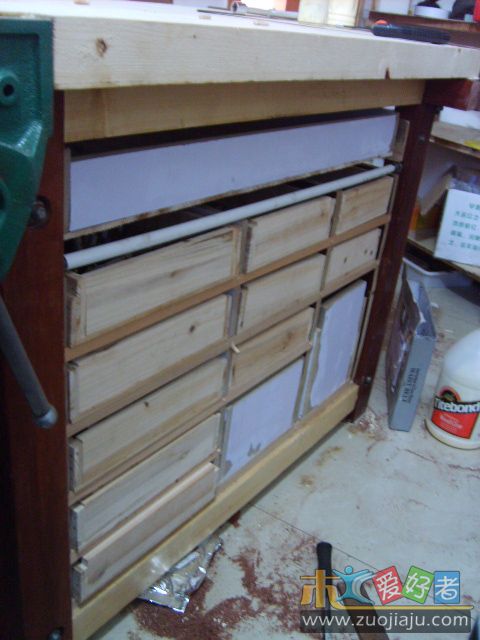

3 c' m7 e' Y2 x  B& p, p看看整体效果图

qingshui

桌子两头的空间可不能浪费
* Z' y8 ^; s; o- j. K

) u* z4 s! m. f

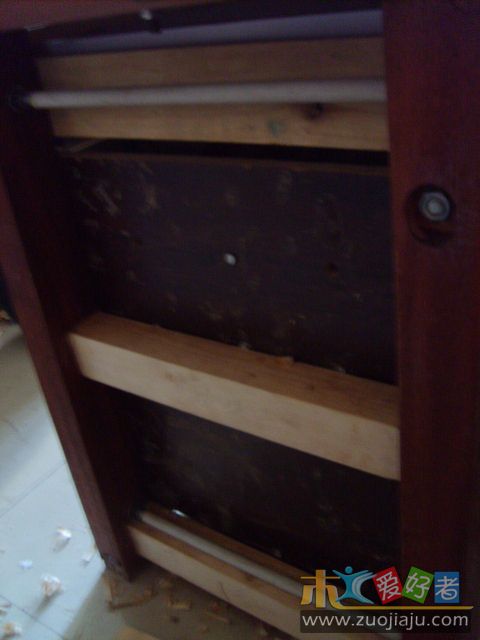

" w# H. O3 j( q右侧，加上木块，也是两个贮物间。
2 }7 a/ y4 Y, R$ a
左侧，照此办理

$ U& q* b$ k& F' d: K
( `$ l$ X. M* o. X7 ]7 l后侧：订上木条，放Ｆ夹

qingshui

台钳上贴上木块，以免伤害刀具刃部
1 z1 y' p- e5 X. D2 C9 M6 y

2 b3 K( h( s- i  P6 H2 \桌子包上边。桌面最后的厚度是５ＣＭ多一点，想找６ＣＭ宽，１ＣＭ厚的硬木条来镶边，但最后只找到这种水曲柳。３米５长的两根，老板收我２０元，觉得还好。
4 X/ F2 t; O9 ]  W2 h
' T: {+ @( B5 @. Q. a! T
/ L. t8 K/ h/ J! J% a3 g; ?* @7 }5 S2 L7 G
" a( y, f4 @* d" w这个槽是水曲柳边条上原带的，老板说水曲柳不做槽不成，会变型。

qingshui

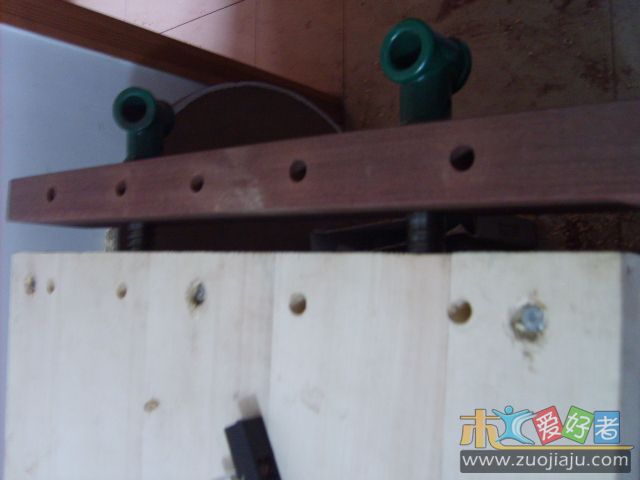

双丝杆做的台钳，对于我，双丝杆最合适，那种联动的反而不好用，因为我加工的木块，经常是一侧宽些一侧窄些。
桌子表面是松木加镶边，松木底下是沙比力。

这里也镶了边
* \; s& V' U7 y! j1 a4 X* K$ h

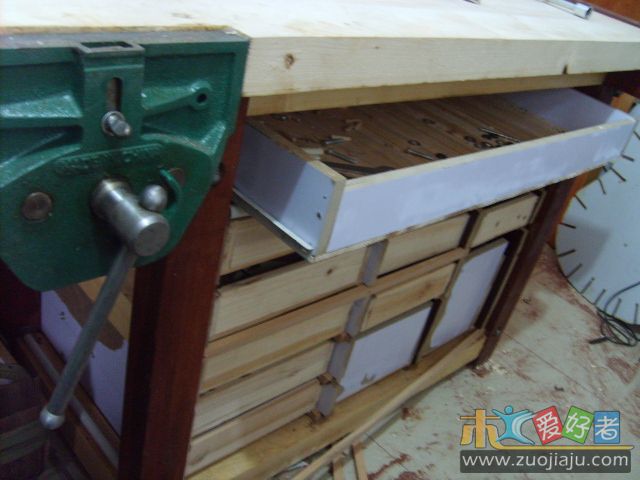

: [% y  H6 n% B$ Q主台钳用四个螺丝拧在桌面上，结实！

qingshui

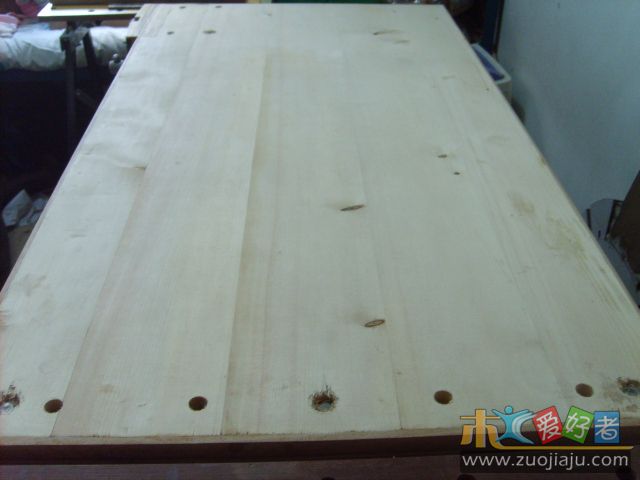

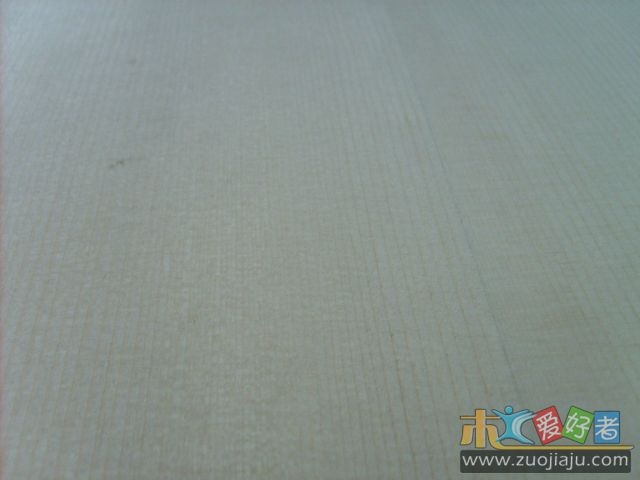

看看桌面的纹理，标准的正切。
6 |. q# ?) ^! g! R) c3 i

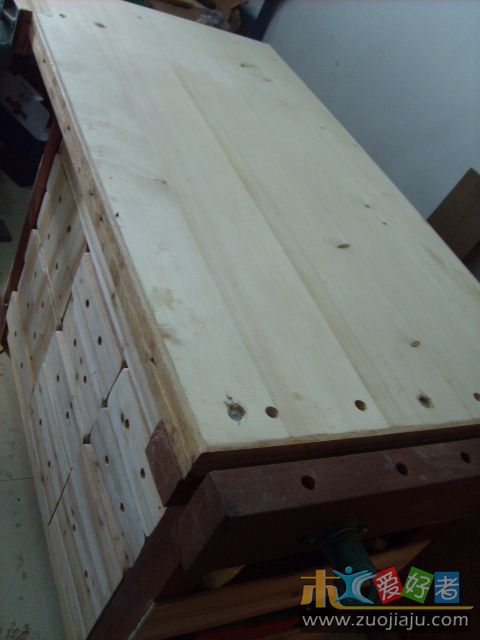

+ D" [# t3 Z7 J% Y+ w4 t% r5 y桌子的整体感觉
- k9 y1 z: a* m* t
! e: b5 E! c2 f2 U7 v
) N! Y5 j* j% p. F



( n7 T: ~3 {9 v' {2 Q: q- y2 r

qingshui

从桌的侧面看，似乎桌面有点薄，其实镶边与桌面是完全等宽的，而且带有弧度，桌面的实际厚度在５。２、５。３ＣＭ的厚度上。桌子整体重量可观，制作中就开始使用了，比那个１００元的简易木工桌好用，嘿嘿。
5 @' Z2 t& D* |
不好意思，还有几张图在ＤＣ里，争取明天全部发出，就算是完成功课了。
9 M6 Q: @; Z) t! n
; R5 H7 f: p' W# _; _非常感谢所有关注的木友，由于我这个桌是实验性质的，目的是用个一两年后，根据使用经验来设计一个真正适合自己的桌子。所以借鉴意义可能不大。任何通用木工桌都不会完全适合我们，真要适自己，还要自己设计。但设计的前提，是自己有使用木工桌的经验。这里，似乎没有捷径。

太阳鱼

楼主 言必行 行必果，赞
- |* S6 k7 b) V( p. d/ i9 m8 h9 j除技术上稍显稚嫩外，不乏可圈可点之处，比如收纳强，以后便于修理等等
