测试篇 8 }9 ]. \$ B3 T5 F" L( x4 p
现在万事俱备，只欠通电测试，用万用表测试接线没有错误之后（包括各接地是否接通），电脑装上维宏软件，通电试机。 : c7 i* Q8 n# |/ n0 Q' o) H( g

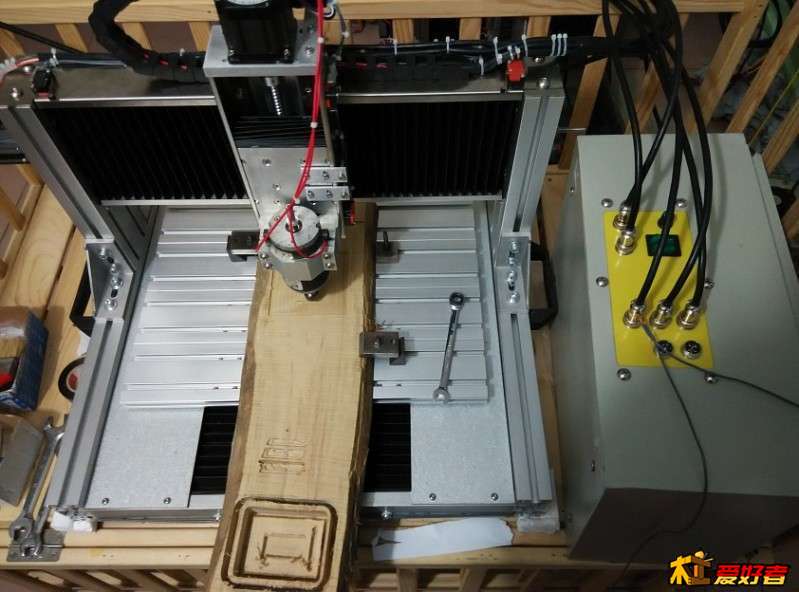

先上一个空走视频
这个速度是F5000，加速度100，雷赛版的机器测试的，自己用的那台没测试，估计差不多
. d& G0 v3 E8 x2 t' z- F
+ {2 v0 O" r: ~7 m* U
( i$ b) U' ~- K3 b! ^2 o0 C; T

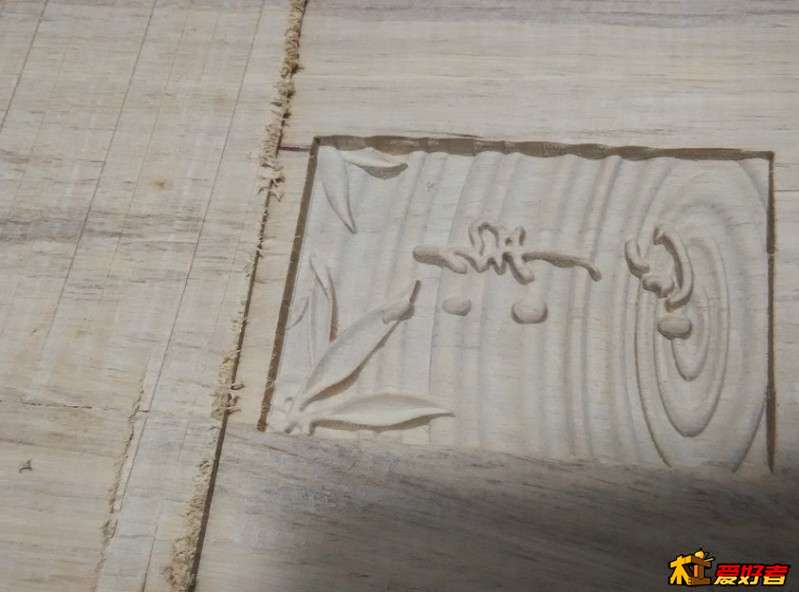

这张图是雕刻一个静心牌子，3.5*5.5的 5 T# L, _& x- h) p. v; m3 P6 O
/ s9 f* C, D, S( n" g# R9 B貌似还不错，木头是最普通的黄檀木，不是什么好木头，刀用的是最普通的2002的平底尖刀，F1000,2.5毫米深度，一刀流，时间一小时不到 : B4 Q5 }1 Q) c1 r6 O
3 u+ R" m3 p5 D6 T
1 r3 o) _/ R6 k! i* d

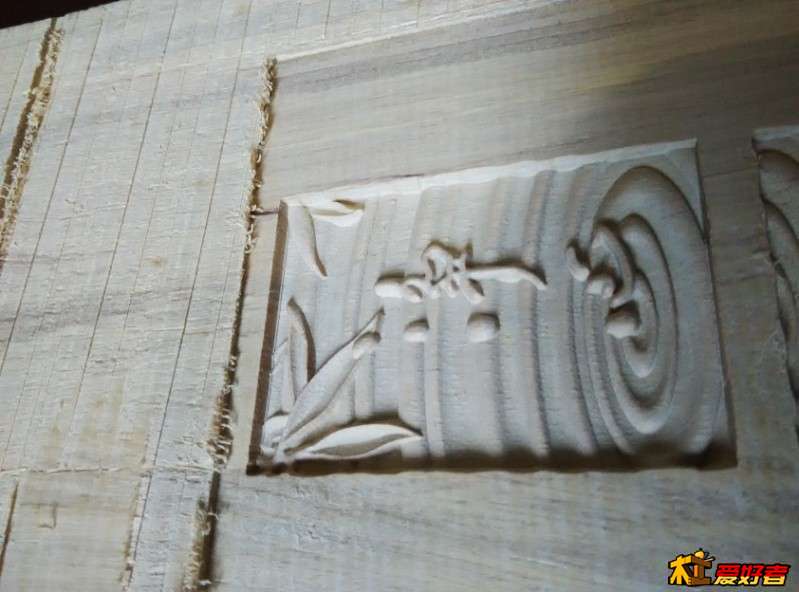

8 i0 j p3 c; v; C0 t刻意雕的小一点，看效果 0 E2 a* O5 l1 \

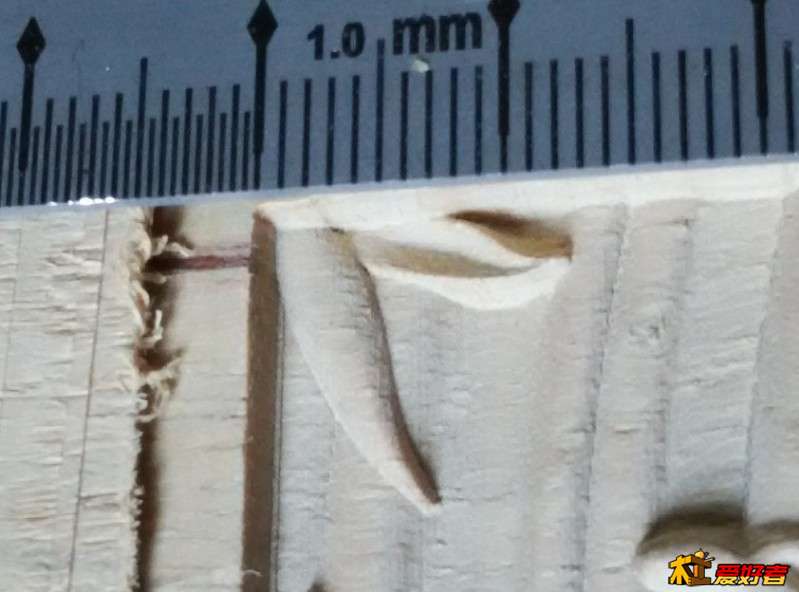

: N6 X d5 ?! y木头质地不咋地，刀纹很浅 # b" e. j# z% j) m1 T/ J: ^( c
# n8 P* v* X* W3 t. U& [% f试试用维宏铣平面的命令铣一下，这个是血檀木，可惜是横断面开的料，不适合雕刻 " v, X( T( S1 H# U. ?2 b8 c9 P7 w
) A& J& ~; U$ `' B

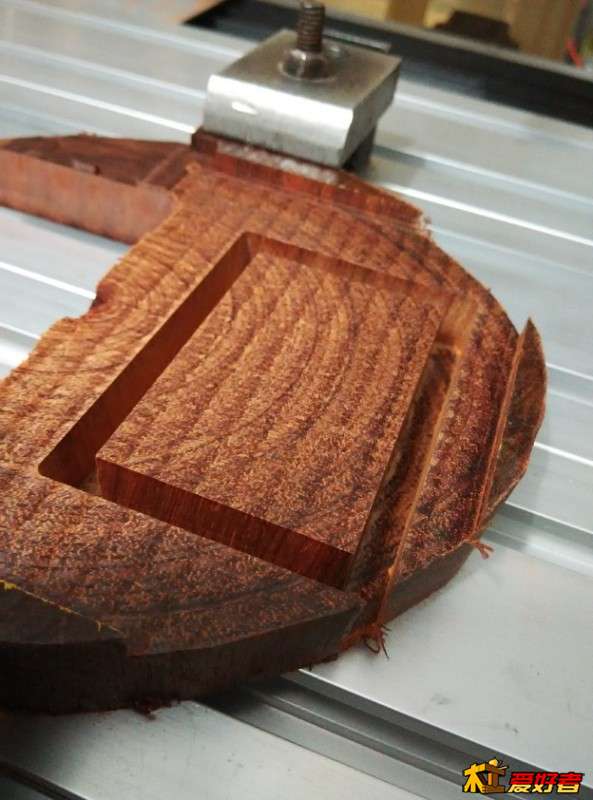

既然不适合雕刻就不雕了，测试一下上一把3.175的铣刀铣个轮廓效果如何，还不错，铣出来就是这样，没有打磨过
- K/ a! g+ z2 W5 S+ s$ V
3 U& |& ^6 ]9 W: Z9 F) J上个视频

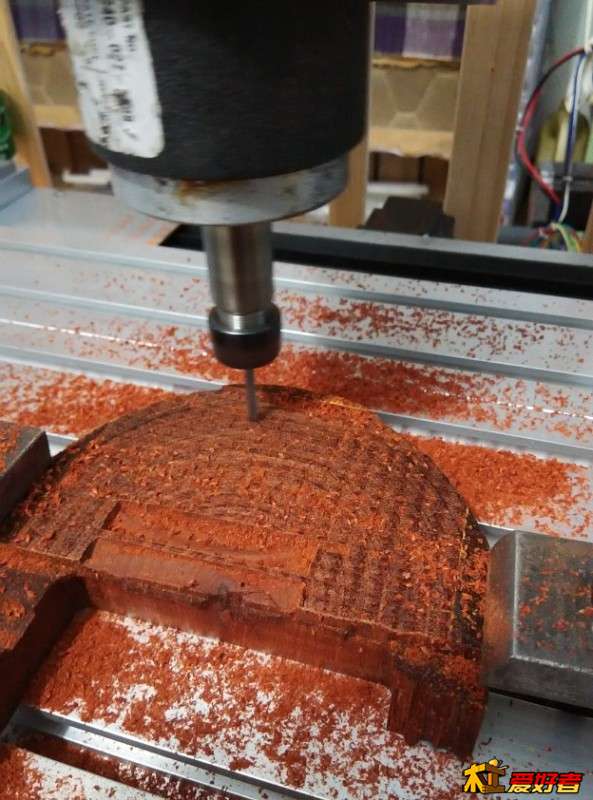

维宏铣平面的命令，正在铣平面，速度1000，下刀深度1mm，行距2毫米
* P- Q9 x+ o, Y
4 J+ h5 k5 p( v1 [, Y; t+ i4 t6 g9 D- p( Z# i: [3 W1 n
3 ]$ ]& a+ J! Z0 S. C

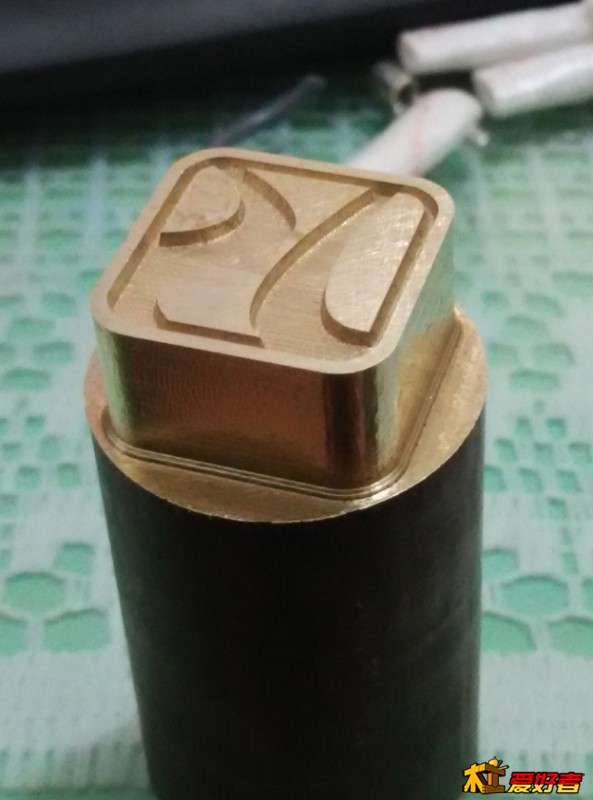

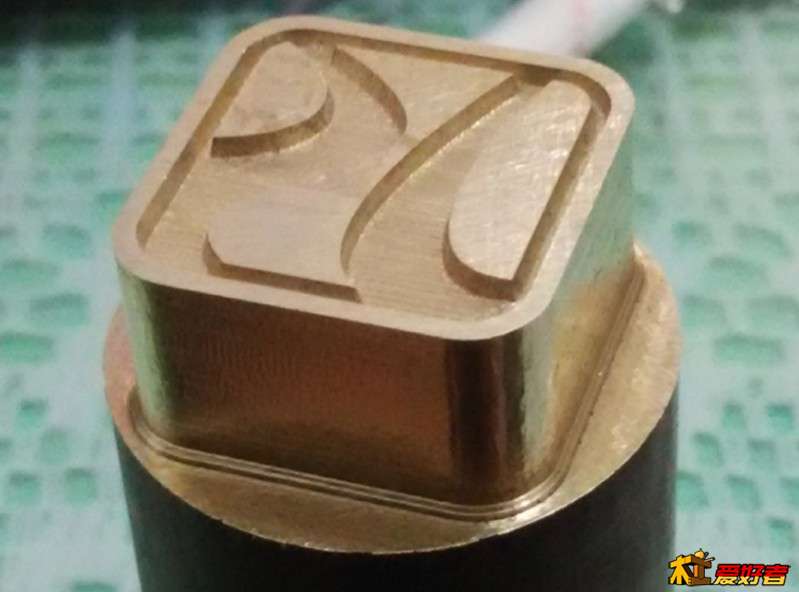

最后雕了个火漆章，20*20，材料是25直径的黄铜棒，表面雕刻用的是3003的平底尖刀，外廓是3.175白钢铣刀，深度1mm " D# U) r8 `: L: {. V/ n
- P {1 L, G$ A5 T. E
# v7 ?+ S2 i' N! ]7 W
, N/ j6 S% W! V

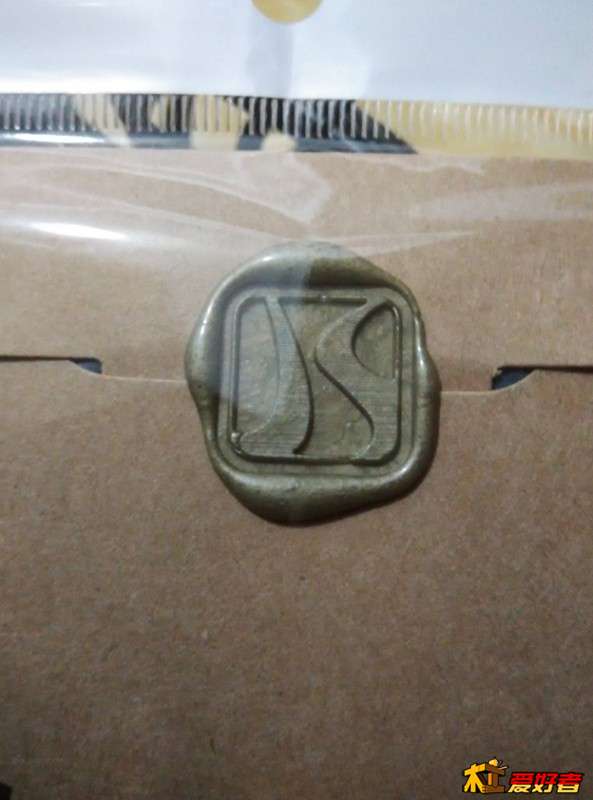

& p: R$ a- x1 A2 q; \ {盖个戳 效果还行
/ D8 r+ @- Y8 J& \! P$ d, {: w0 j" Z) g! M! `" M* l* A

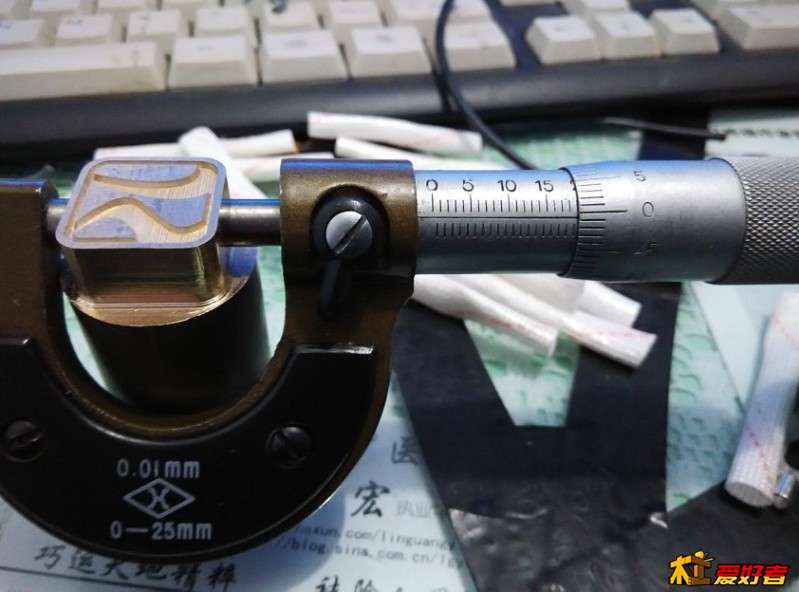

用螺旋测微器量一下，嗯 相当精确，G代码编的是20毫米整，结果略小了0.005毫米
6 X2 D, _) _3 [8 x
! \0 a5 k `; C0 _+ X
( K$ L# @* U$ [+ T! E0 W* i4 \5 }0 ?( ~6 P+ l7 h
5 l7 O/ \( \* Q9 h$ M e! Q |
