 楼主| 发表于 2015-4-27 01:22:32 | 显示全部楼层
小车已经有一个了,这台重型木工床想把它打造得强悍些。现在遇到点难题是主轴连接卡盘的问题,用法兰盘连接是否会出现一旦紧了拆卸不方便,法兰盘套接主轴m42螺纹的部份是否要加工长些,以抵住主轴的台阶保障同心?这些都是问题希望得到朋友们的指点。
" d* H* h7 `/ F$ j9 A# {0 M
回复 支持 反对

使用道具 举报

发表于 2015-4-27 16:20:08 | 显示全部楼层
超级利器呀!楼主慢慢改不要着急,一定出精品。0 d: O2 \( o6 c! B" l" _: j, k# [
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-27 22:26:59 | 显示全部楼层
木弓长 发表于 2015-4-27 16:20
, c& {3 P3 M. [! T) \) w超级利器呀!楼主慢慢改不要着急,一定出精品。

" c- W6 V: h5 `5 Z& Z好的,谢谢你好支持
0 y2 v8 u0 P+ N2 I
回复 支持 反对

使用道具 举报

发表于 2015-4-28 04:34:14 | 显示全部楼层

* k3 Z# C+ l& e. w  X. I& ~1 k* ~8 l
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 09:42:32 | 显示全部楼层

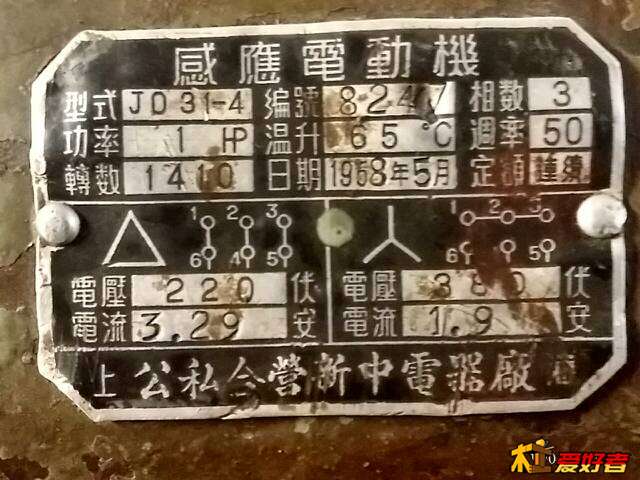

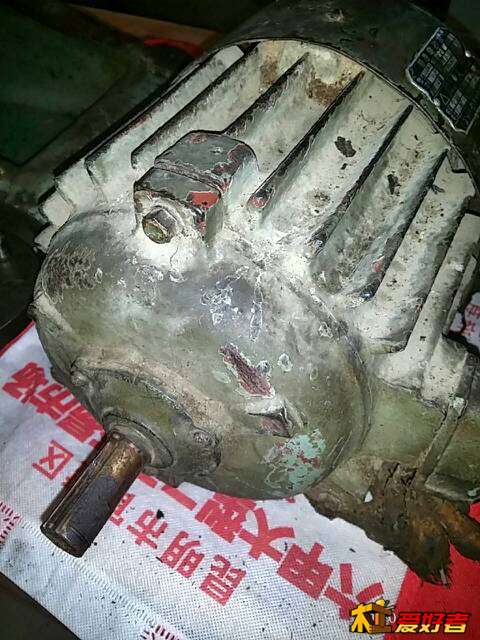

老电机很好舍不得放弃,在考虑用变频器。380v三相电机改家用220v用变频器怎样改?请教各位老师
4 x) M9 S$ [( p$ r 094230cqasg1901081mg0g.jpg & Z  b, H: r, x5 d5 ]$ `
094231tcwdrdo1xvoeomwn.jpg . Q* f- g/ _/ a; i$ s3 B' j1 C% P
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 09:47:33 | 显示全部楼层
这个1958年产的电机,放到现在来说属于非标,输出轴18mm,脚接孔169mm×80mm。如果买新电机要改接脚和传动部份。
! m7 q+ a& Y0 P2 L; t4 C; B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 09:53:48 | 显示全部楼层

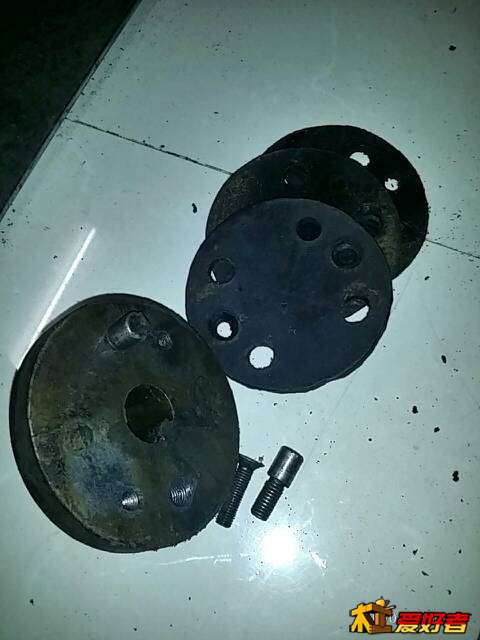

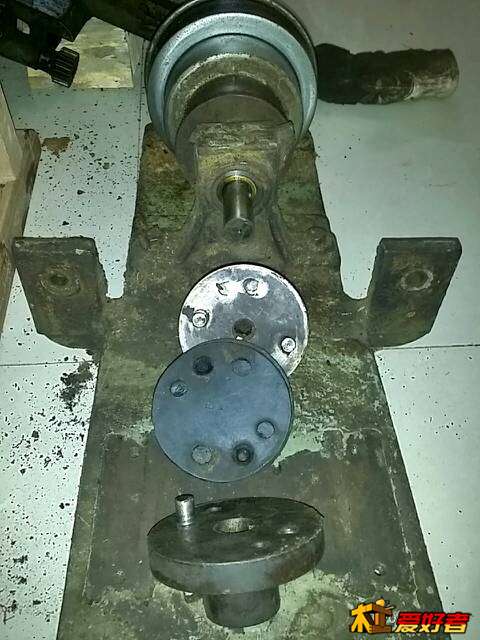

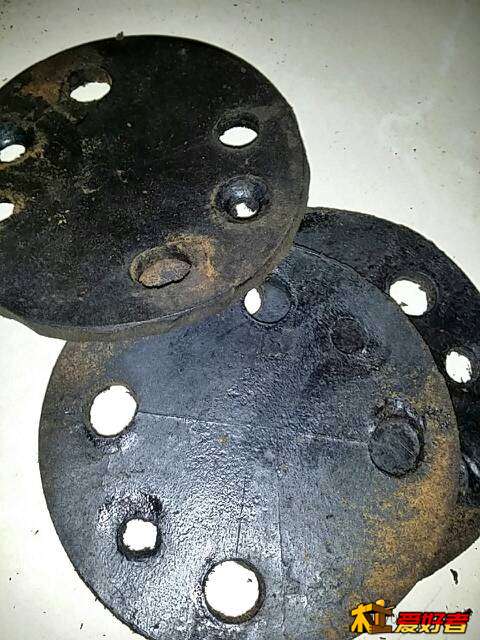

老机器的传动部份所用材料令人叹服,大家猜猜这个相当于传动轴万向节的部件所用材料是什么?8 Y9 j' {6 |, R5 V7 v" P) k% h6 x' m4 [7 {
095345ezhu8pzhe5hp8r92.jpg - T4 h% k- N1 d2 A
! E* d, n) l8 P* A 095346d7p93clxlhpe3hep.jpg ' B9 V0 w; n5 n7 g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 11:21:00 | 显示全部楼层

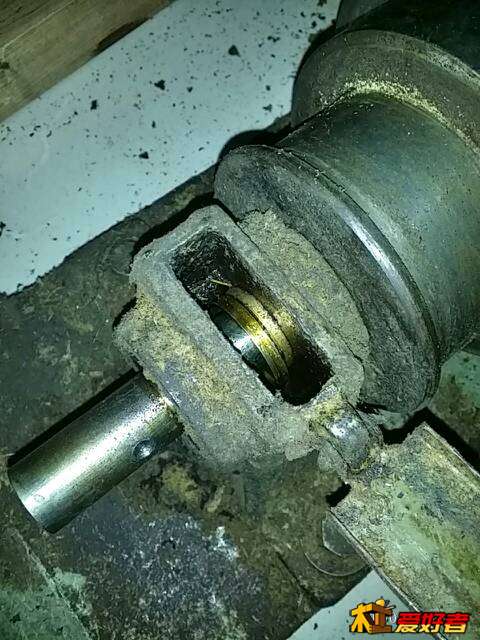

发现这车没有轴承,是用铜套,这个是油池,里面有个活动铜环可以将油供到轴上。
# L- v. [5 c- m3 N* l 112059jd0c1x6txp0h1kk0.jpg " ~; x. G# r' @. W' A/ o2 t
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 11:27:31 | 显示全部楼层

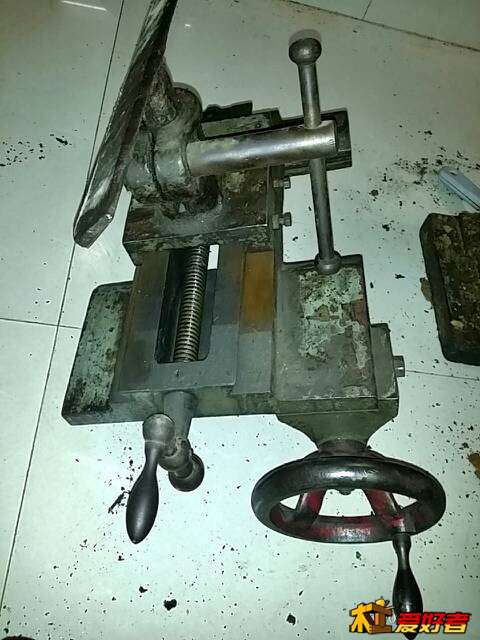

木工刀架设置在十字拖板上,是这台老木车最吸引我的一点,正在考虑加个可以夹持金工车刀的零件。刀架轴径是33mm的,初步设想是将金工刀架下面焊上一根33mm的轴,不知可否。$ }0 t' t; x5 J+ m  o" ~
112730piujbu0qnhlghxom.jpg 8 O& H( `1 d2 p( o- @: q: L
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 11:29:23 | 显示全部楼层
jiade3721 发表于 2015-4-24 19:59 $ a  L( z: t$ B, T; Q7 I  p' v
多少钱???
7 P' [3 q- W) ~9 Q% B
2400元,买贵了吗?只是太喜欢不管了
6 V& j# {! a6 b/ U8 c
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-4-28 11:31:46 | 显示全部楼层

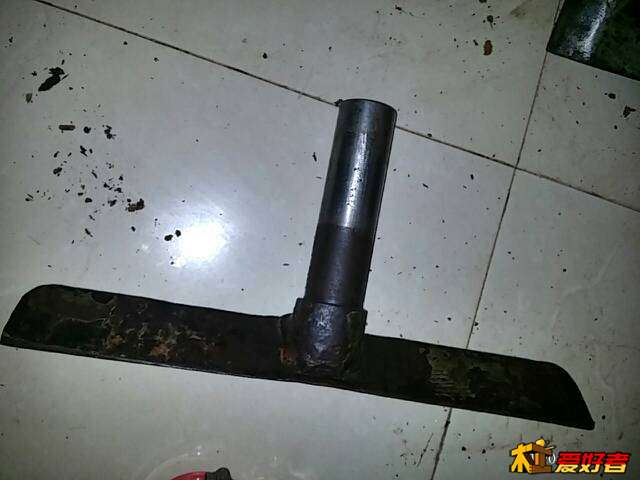

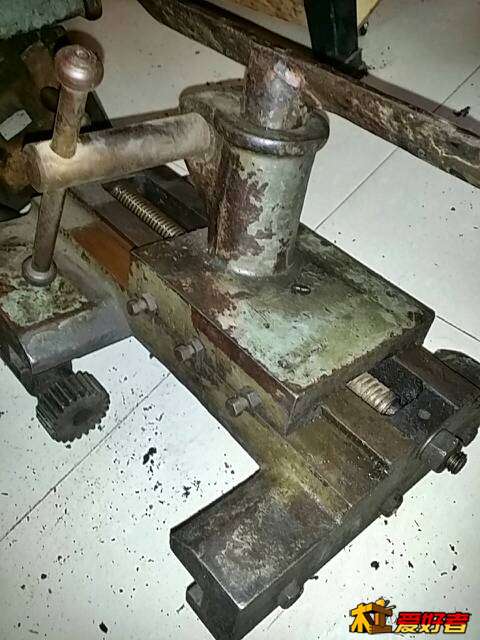

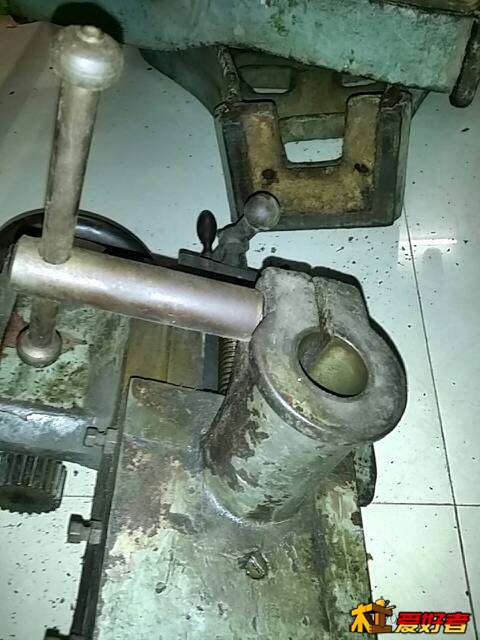

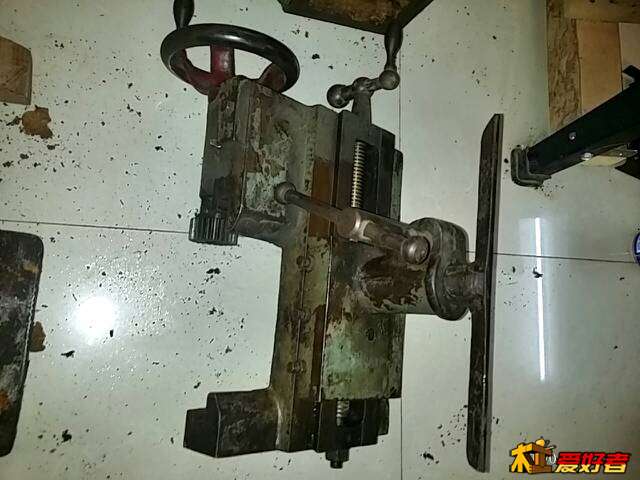

拖板精度仍然很好
# i+ }7 D1 Q& ]! s, \4 |+ u* { 113144tks0hudewzryr9kg.jpg 4 h+ {! D1 }2 e7 O& `
113144k8qn4bny0gy6mly4.jpg ; v! S6 W. [7 F% w4 @
113145dlbsuyx6tpbe5eyy.jpg . R, Y9 j6 n8 ?; m
113145d7774zy9woot2e0j.jpg 9 n4 T+ W' x: S  M, F
回复 支持 反对

使用道具 举报

发表于 2015-4-28 13:47:03 | 显示全部楼层
h2ochu 发表于 2015-4-28 11:29
' z4 d9 {5 k/ M2400元,买贵了吗?只是太喜欢不管了
! b, g( S5 Y* r+ q/ b7 o3 m
那时候做的东西应该料足9 w  M; @# w9 O# o1 r
回复 支持 反对

使用道具 举报

发表于 2015-5-1 15:19:27 | 显示全部楼层
赶紧的拿下   别给自己后悔的机会
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-5-1 18:43:59 | 显示全部楼层
醋溜香 发表于 2015-5-1 15:19
; N) V$ _& f! s" {4 V! N赶紧的拿下   别给自己后悔的机会

" [( j& y9 ~6 z/ K+ z6 K# G肯定不能让自己后悔,已经拿下了这些天在为它修整打扮,等搞好了再另发一贴秀秀,以展示下50年代中国制造的真实水平。边拆这台机器边感叹,看看我的另一台下车实在不敢恭维现在的制造业。
" D" Y( w8 b" d4 A. M+ \+ I' q$ j
回复 支持 反对

使用道具 举报

发表于 2015-5-3 15:42:53 | 显示全部楼层
比现在好太多了。。。。都不是一个概念,不是说现在做不出来,而是成本太高了。
