新年献礼，微型车床

CYY鲁班 · 发表于 2015-1-3 18:19:13

这个燕尾导轨

强

热爱DYI · 发表于 2015-1-3 19:33:00

dingye318 发表于 2015-1-2 22:27 0 [& d( k0 d' l6 V. ~' m% w
马老师，你主轴前后各用的是什么轴承，几个？

用两个圆锥轴承。

热爱DYI · 发表于 2015-1-3 19:34:57

sszrsy 发表于 2015-1-2 22:42
3 M1 L6 j3 j8 YC20ER25的延长杆的螺纹是什么标准的？有适合的法兰盘吗？

延长杆是不需法兰的，而是用夹简。

图一乐 · 发表于 2015-1-3 20:09:48

左手.无痕发表于 2015-1-3 01:05
: n: k2 @7 h! g' u( U. U# b! T2015开年又见大师出作品，每一个作品都像艺术品一样的感觉。曾经也想学习大师自己D个可以车金属的床，看了大 ...

你咋跟我一样一样的啊！

liuhaoai · 发表于 2015-1-3 21:10:33

大大师，ER延长杆锁紧的螺牙是自己车的吗？那个延长杆很硬吧？
我有一有一个轴承座装6004轴承中间孔刚好可以装个ER20的延长杆。。想借鉴下大师的方法！希望给点指教！

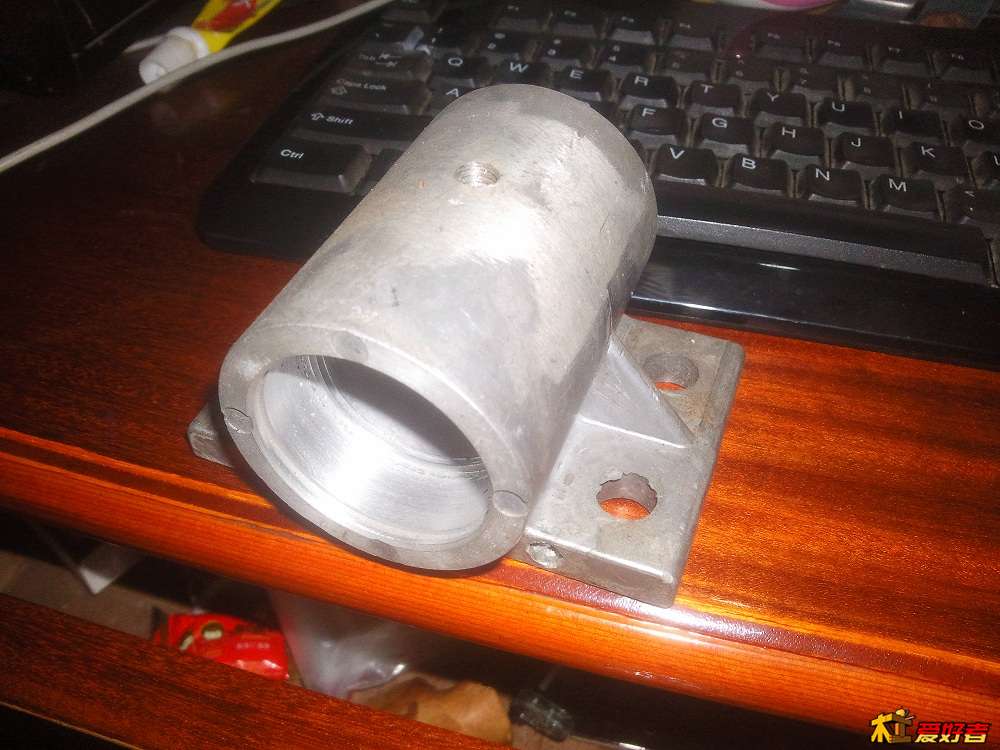

铸铝轴承座

曹梦容 · 发表于 2015-1-3 21:46:43

太漂亮了梁师傅，过几天把导轨和滑块发给你。

曹梦容 · 发表于 2015-1-3 21:57:51

梁师傅，尾顶立柱是焊接还是螺丝连接，我尾顶立柱焊接后变形严重，上车床又镗了一刀结果内孔大了，又从新车了一个还没装配

曹梦容 · 发表于 2015-1-3 21:57:59

梁师傅，尾顶立柱是焊接还是螺丝连接，我尾顶立柱焊接后变形严重，上车床又镗了一刀结果内孔大了，又从新车了一个还没装配

热爱DYI · 发表于 2015-1-3 23:27:44

liuhaoai 发表于 2015-1-3 21:10 + {* e% k1 Q) g" l( q1 M6 p3 F
大大师，ER延长杆锁紧的螺牙是自己车的吗？那个延长杆很硬吧？7 l5 |' O6 o- O1 e6 H
我有一有一个轴承座装6004轴承中间孔刚好可 ...

45＃稍为硬一点，但也不算太硬，用白钢刀也可以车，说起车此牙还真有点麻烦，我是用”真牛“CJ0618便宜车床车制（此床只是用于车牙），车了几下皮带断了，也没找到同样规格皮带，无耐只好用手转动卡盘，一下一下硬把它车出车，花了3个多小时才车好。

此座轴承外圈孔下面还要有一个小台阶才，不然有可能会阻碍轴承内圈转动。

热爱DYI · 发表于 2015-1-3 23:31:07

曹梦容发表于 2015-1-3 21:57
0 l2 t9 }2 T2 B& K0 s X梁师傅，尾顶立柱是焊接还是螺丝连接，我尾顶立柱焊接后变形严重，上车床又镗了一刀结果内孔大了，又从新车 ...

尾顶底座板最好不要焊接，否则肯定会变形，所以后期制作的小车全部用螺丝紧固。如果有大磨床或铣床的可以将底座弄平，这样也可以用。

liuhaoai · 发表于 2015-1-4 19:24:13

热爱DYI 发表于 2015-1-3 23:27 0 F2 U4 s6 l" b0 ~/ [- U+ r8 u& h$ S
45＃稍为硬一点，但也不算太硬，用白钢刀也可以车，说起车此牙还真有点麻烦，我是用”真牛“CJ0618便宜车 ...

没淬过火吗？我记得以前做加工中心的时候建队上ER延长杆好硬的，我以为是淬过火的呢！您说台阶是哪里呢？

lkfeng · 发表于 2015-1-4 20:45:49

谢谢楼主分享.

weiweiz · 发表于 2015-1-4 22:48:31

漂亮，非常漂亮！

热爱DYI · 发表于 2015-1-4 22:49:57

liuhaoai 发表于 2015-1-4 19:24 W4 k( a& B; ^' {# \8 }. g7 v
没淬过火吗？我记得以前做加工中心的时候建队上ER延长杆好硬的，我以为是淬过火的呢！您说台阶是哪里呢？ ...

好象表面有高频淬火，除了表皮就是不太硬，可能有经过调质处理。
如果用深沟轴承可以不用管他，用圆锥轴承很可能要将轴承位后面内孔车大一点，否则有可能阻碍圆锥轴承的滚柱护环。

热爱DYI · 发表于 2015-1-5 01:33:30

上卡盘试车，因为卡盘伸出比较长，很考验主轴刚性

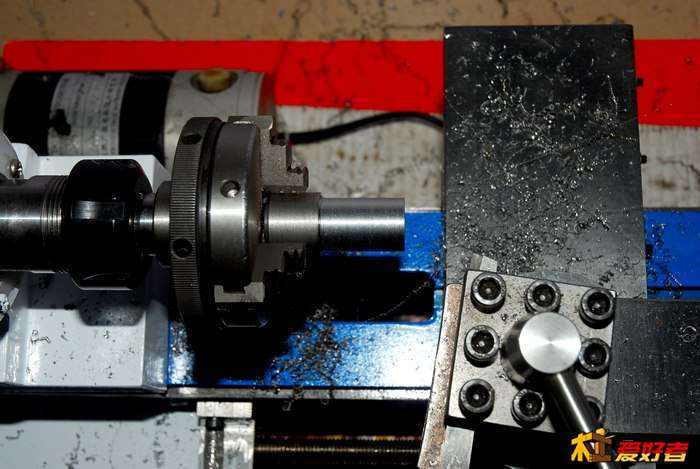

用低速试车

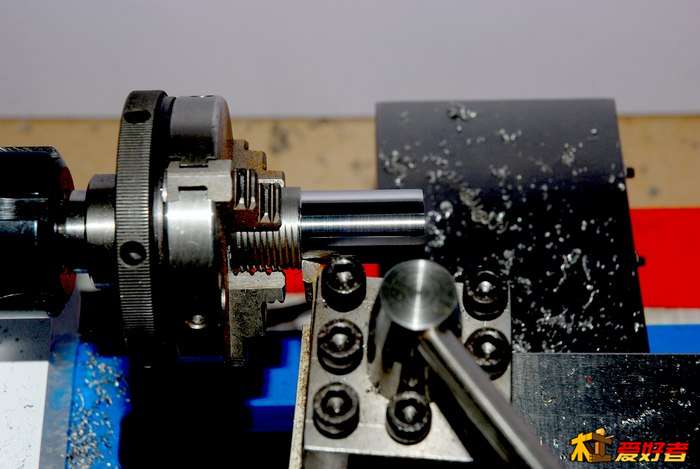

用中速试车

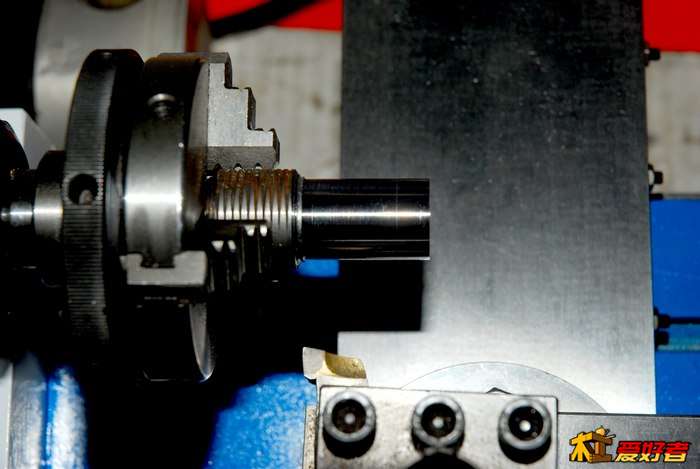

最后精车一下
