美式倒装桌（过程更新）

moli4445

太毒人了，大作，老兄是在国外啊？

芳华依旧

你这是正规军啊，这麽多高端货！

csnyj001

这是高大上的感觉啊

zsxsj

过程详细，技术精湛不顶不行！拍照水平同样

cavaliy

再次试装一下
: r, K) I) x1 _9 H1 r
) Z4 ~+ w2 e6 B( Y# ^: r
# Y3 ]. j  Q4 Y2 x' b+ E正式组装了
* T' j! D( H# M9 G

经过前脸和后背的几次组装后，积累了些经验，完全可以不需要拿个减震锤东敲敲西敲敲


前后对接，总共44个榫头卯眼，全凭一个人，搞得还是比较紧张，各个部位又要抹胶又要对接，中间一些过程没时间拍照，只能看结果了

' c& m2 Y* T$ R$ N! L
之前的担心、纠结、犹豫不决终于也一拼而过了，一个人应接不暇造成的瑕疵也在控制范围以内，结果还算满意。
( O5 G7 j) B0 l8 K
7 Y( s1 a! V( o- x) @

cctvcctv

充分利用空间价值,值得推广!

cavaliy

柜体底部加强

& h# R- l7 L& k, L

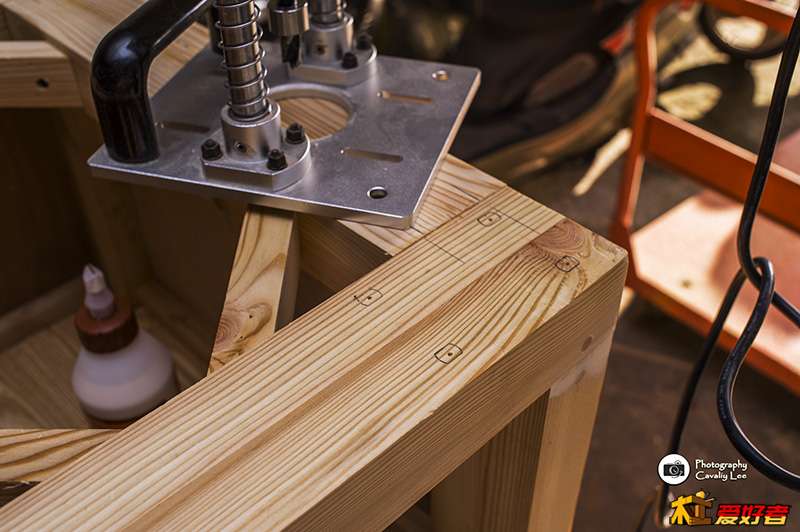

& ]# j- {7 i" a7 @! i+ k- Z底部四角画线定位，准备安装脚轮


5 r# |' S- B- L& c打孔

9 E& E, U' R9 Y* z0 E
排班站队，立正、稍息、向前看
$ i- |6 K7 h6 C2 X+ W5 U/ r

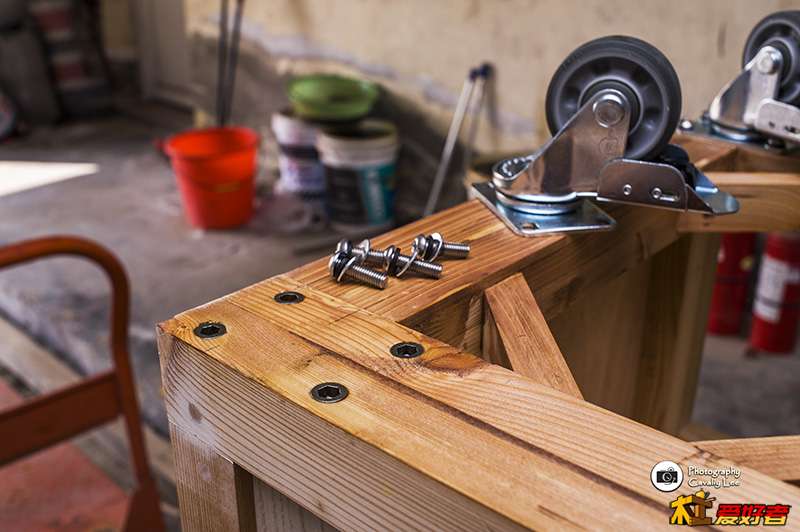

预埋M8的螺母，这样做有个好处，遇到不平整的时候可以通过加减垫片来调整高低。

7 u4 K! h' U, m/ Y/ c

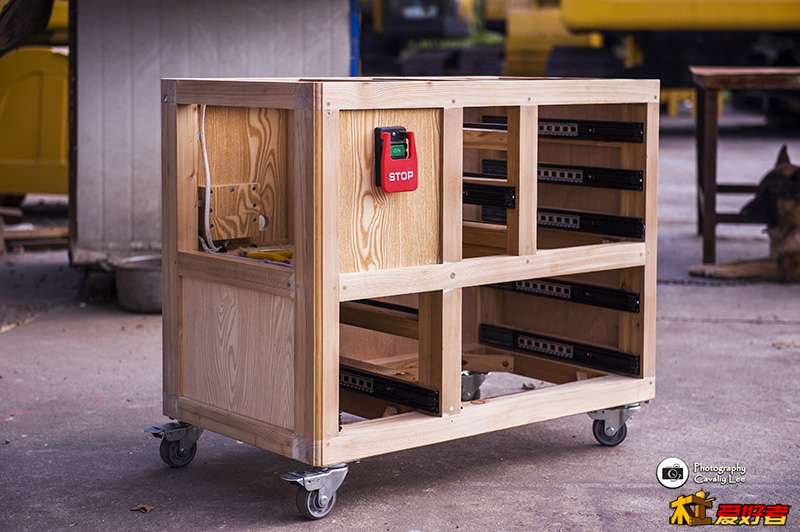

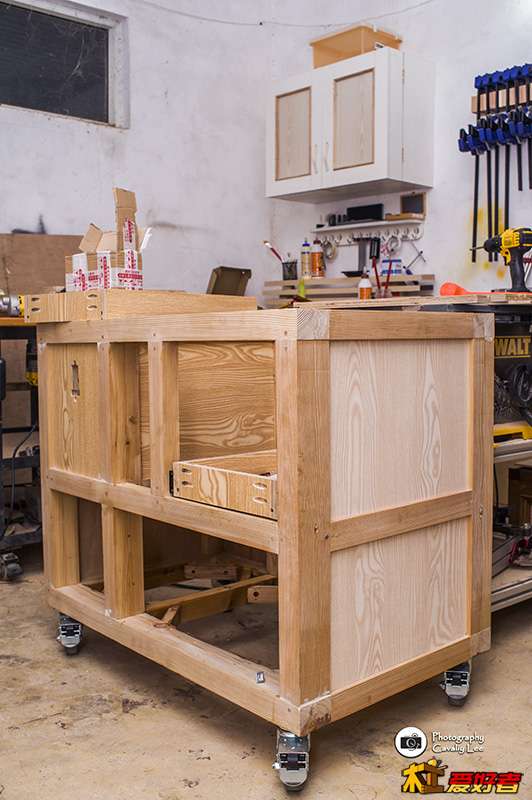

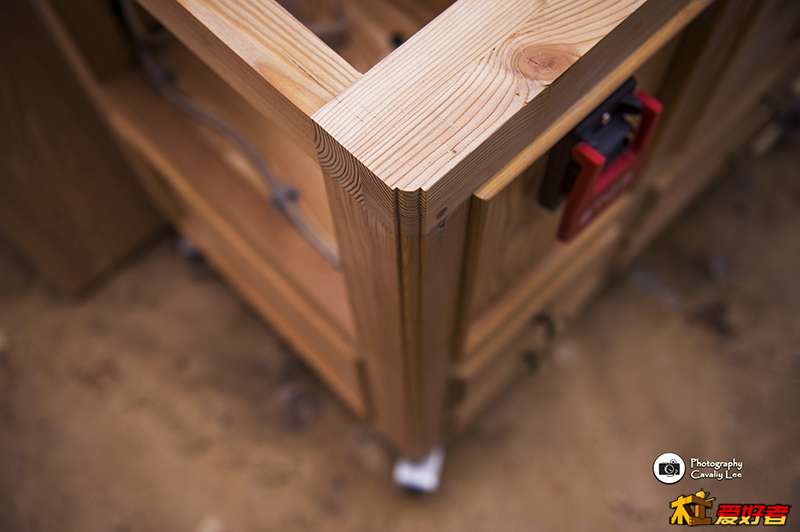

) D! E, M9 G. a0 }% I1 h终于下地了，不容易啊...
# d) T& U# M0 e# d: m. {; \# w* B

有点感觉了:lol

1 T  m$ O$ T1 A
! z" u* F3 t2 s: f
  Q% t; J6 u( q& O

cavaliy

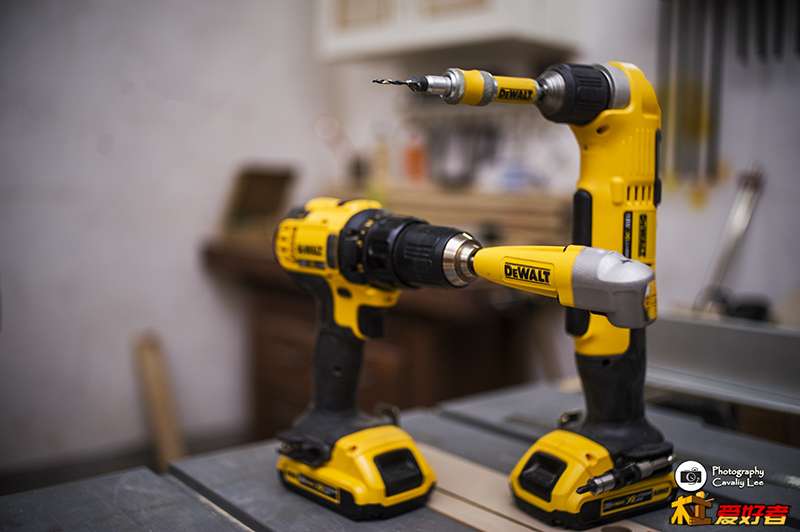

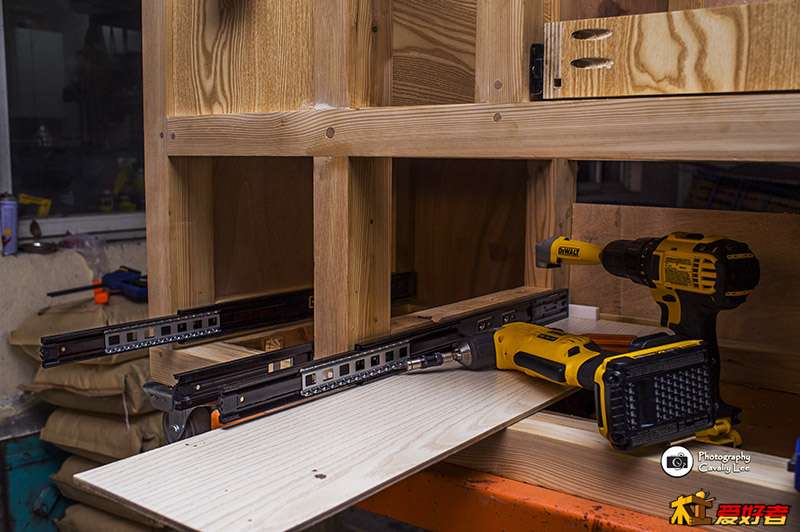

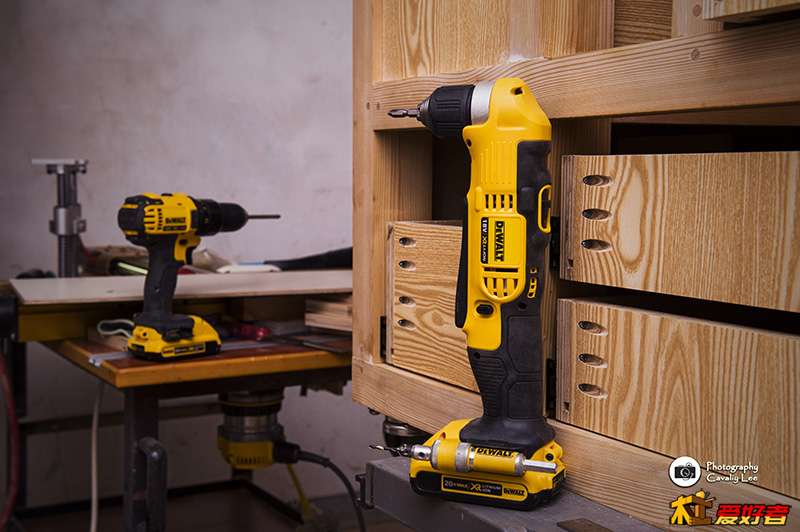

买了个得伟的角钻和转向接头，专门对付犄角旮旯、空间狭小的地方工作。
; [' N( d% z3 P+ o7 l同心度还不错，比我几个电钻都高也有力，赞一个{:1_273:}
+ O; R0 `/ x; a" _0 m

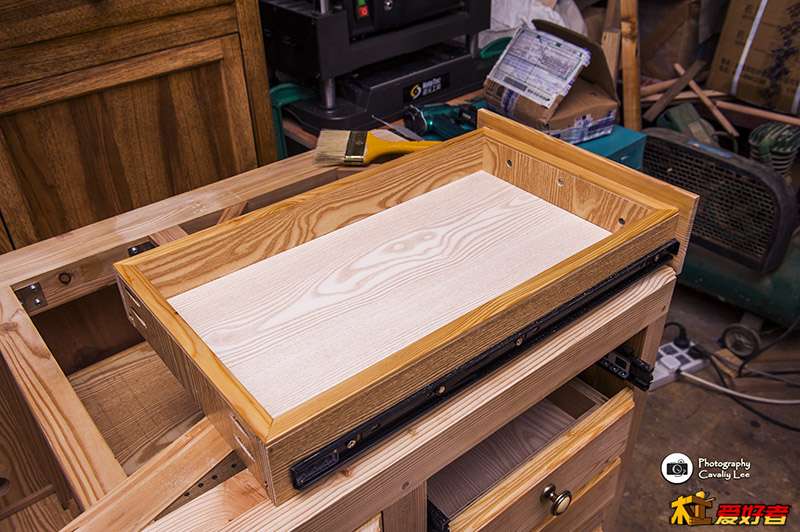

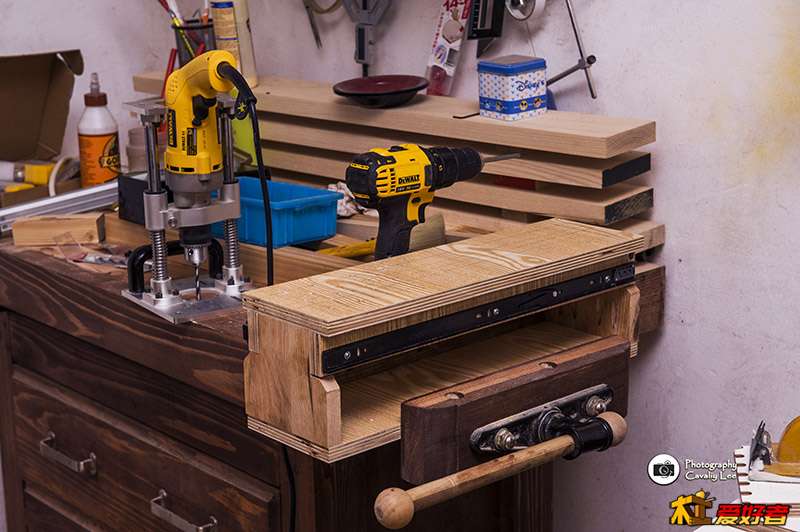

+ X. r; v1 w9 D. M, S) b安装抽屉滑轨
( U+ _$ |5 h9 B, c% ]: _" W- A
. s8 y. |. z7 J$ e

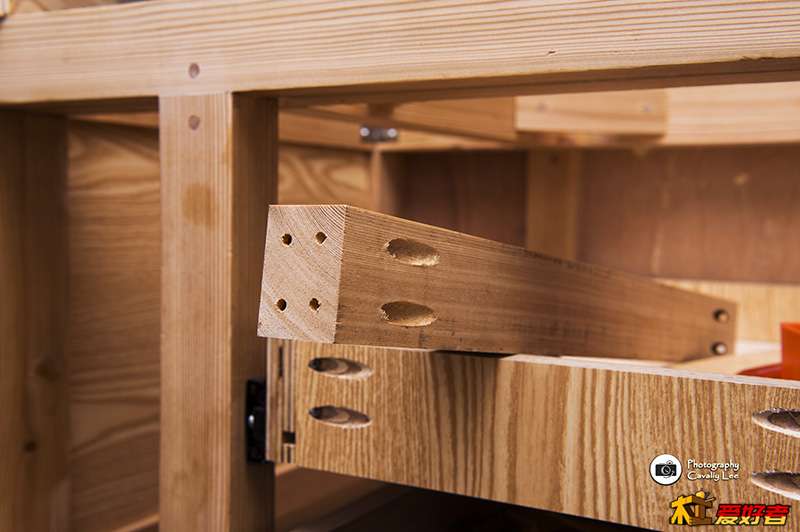

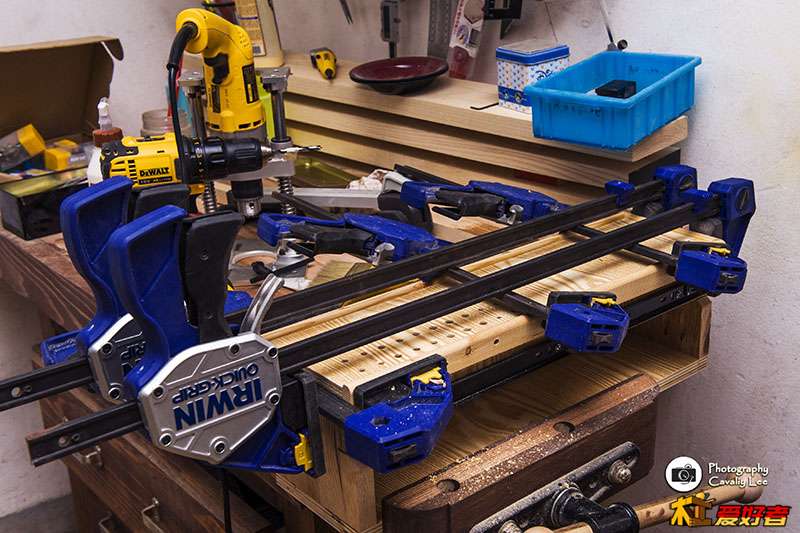

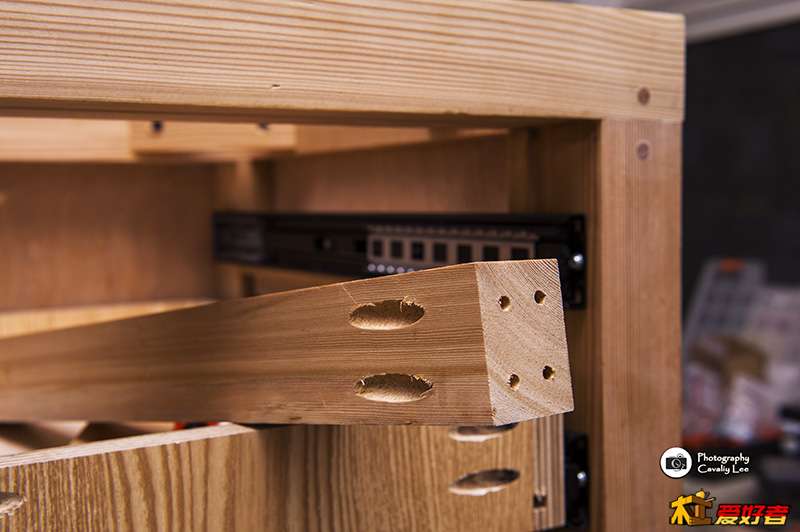

5 A; e: X; i: W" h* J! L, Y( \日总的斜孔被我发挥得淋漓尽致{:1_196:}
# |. j: {: c" |
- I7 x6 t7 }, H% V- t0 O

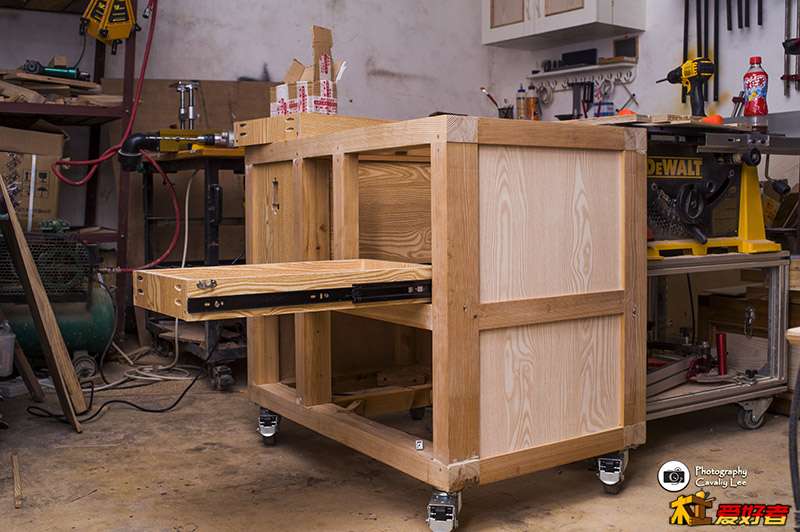

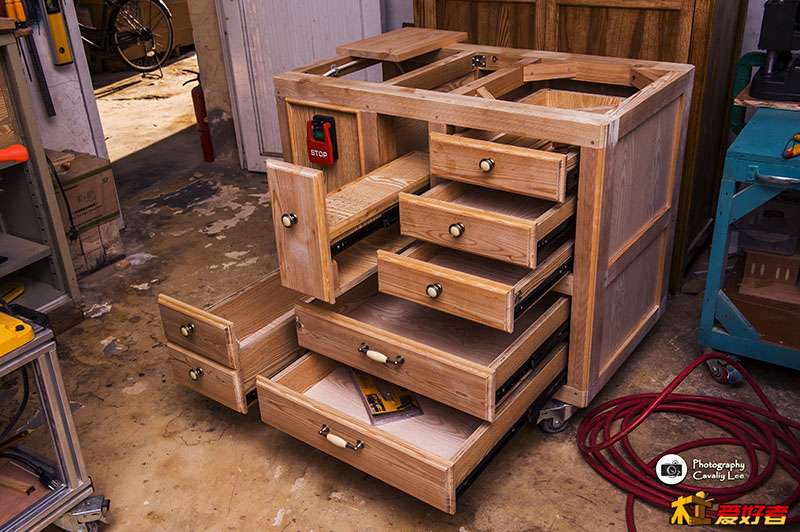

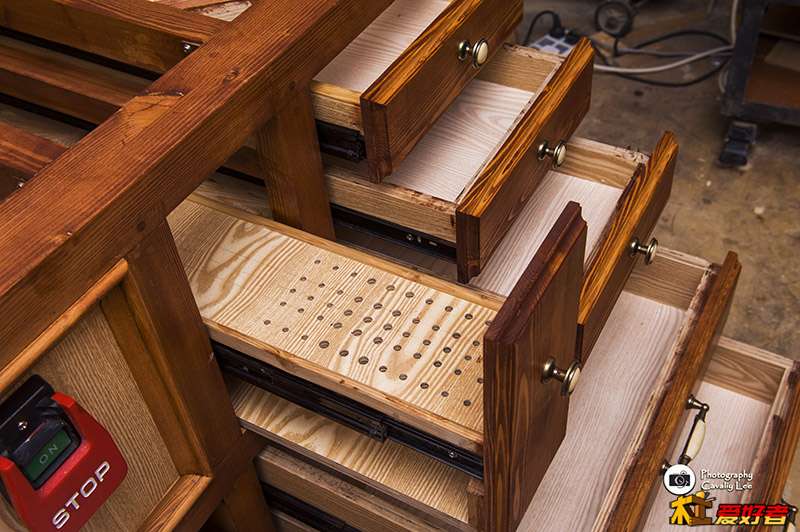

/ a# _5 V8 C  K9 j; l! v抽屉基本装完了

* O: [0 t: T+ t: ]6 ~! k
! n, ^! s0 b) y; h# ?3 K$ k她深情款款地凝望着他：哥，你能靠近点么   {:1_211:}
6 b* A; M/ y6 d  Q$ V6 }

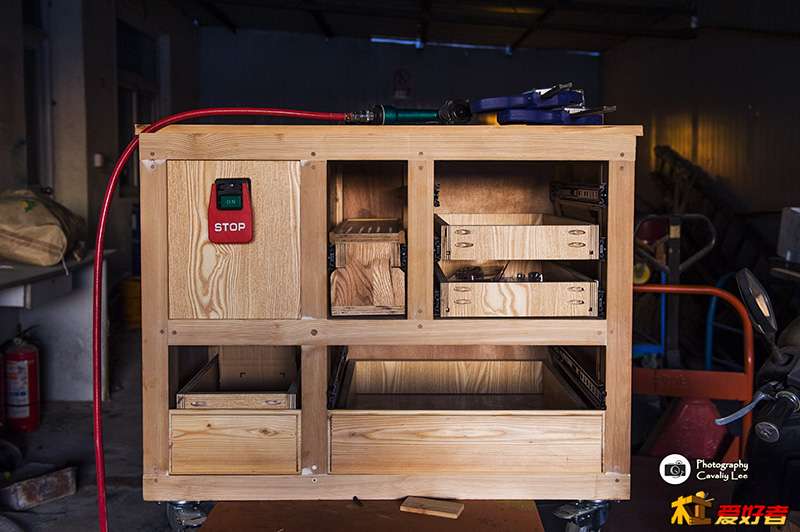

' z9 d1 W$ ]2 e! i. q来张正面

4 H1 N$ s9 _# h% d3 x  @

cavaliy

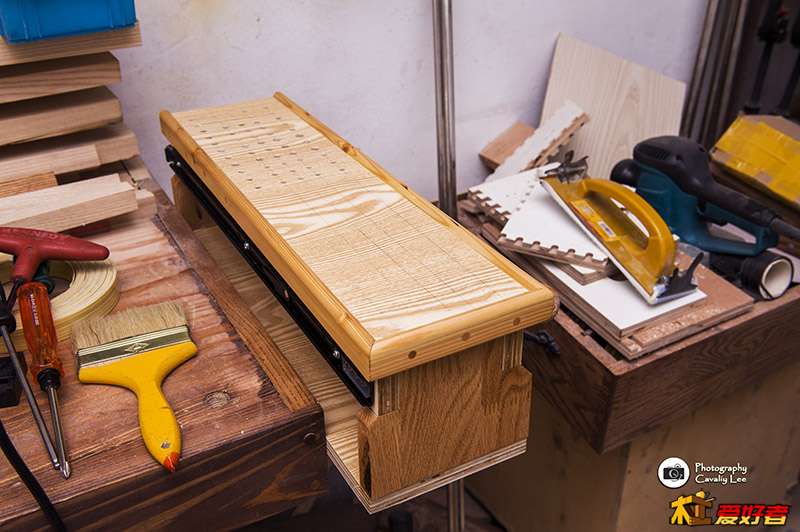

做一个拉篮
3 j5 v& g2 R9 n# L( {, k
+ o1 j  g* `: ^# R7 p  U

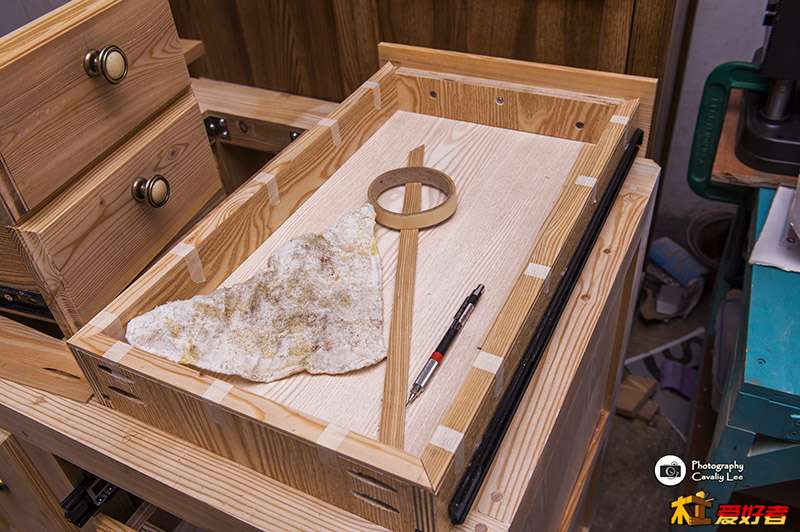

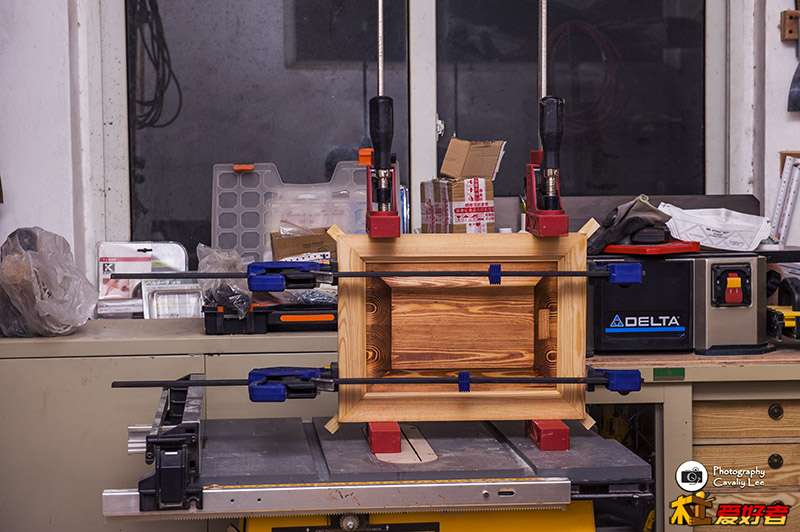

  `4 q0 H5 V2 D) {6 b) H胶合围边

. g# Y& F' K& v* e2 {, H
1 v/ q5 a& w2 _7 b埋入圆木榫，防止脱落

( `! l8 Q4 b" q  h3 t! K

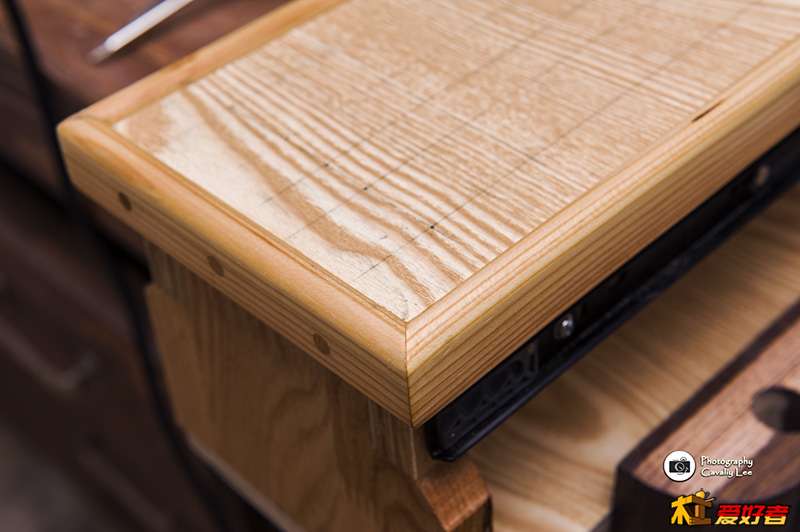

1 w) ^% R' i# h# F0 U# r来个特写
* L! W/ w2 B0 X( Y

安装到位
: }! |, D9 Y6 ^6 ]$ c/ j$ c" `: X7 g
( k% A0 w" {; J+ F
* i6 R: m! [1 I) N, m: N+ Y. D小样，出来晒晒太阳呗，老窝在里面都快长霉了...

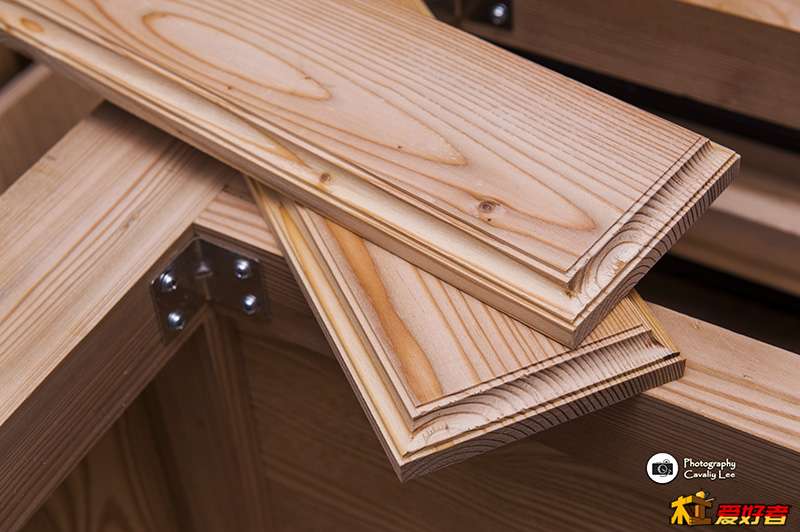

$ L% |/ j% R! h% e& t# X8 ?3 O, t: e抽屉面板修边

% ~: i8 q% [  |

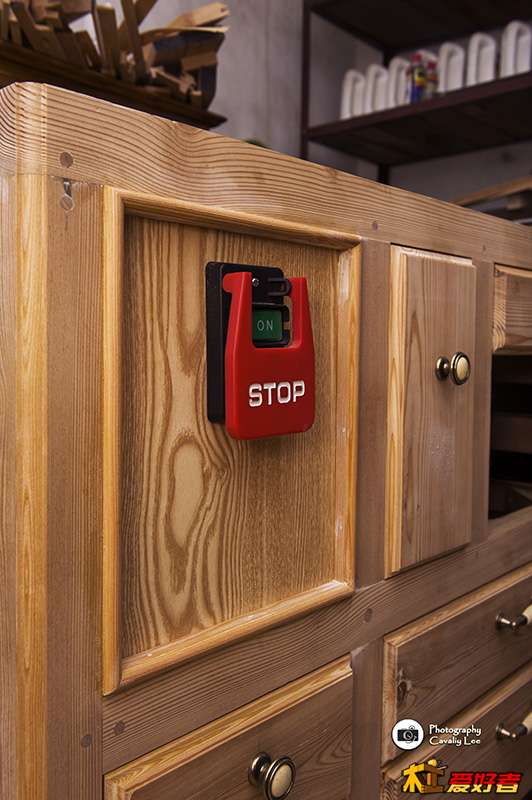

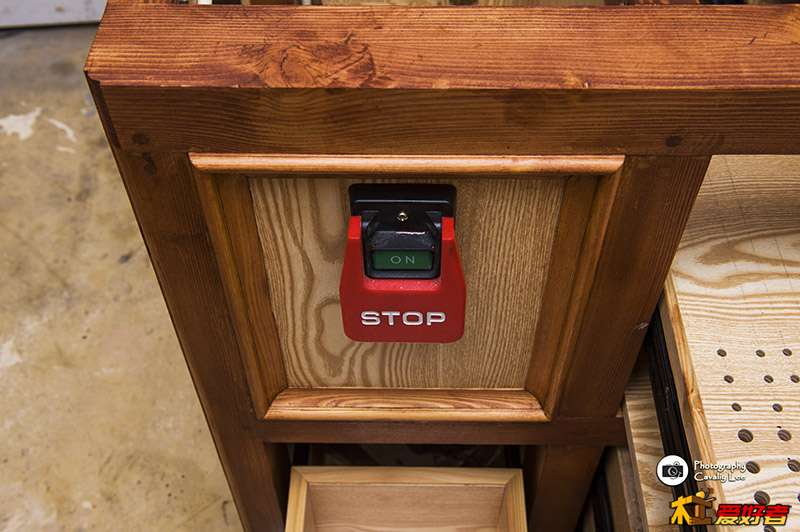

) m7 g, R( ?+ l$ k3 R/ ~0 n开关面板加圈线条，过度一下，好于旁边的风格能呼应

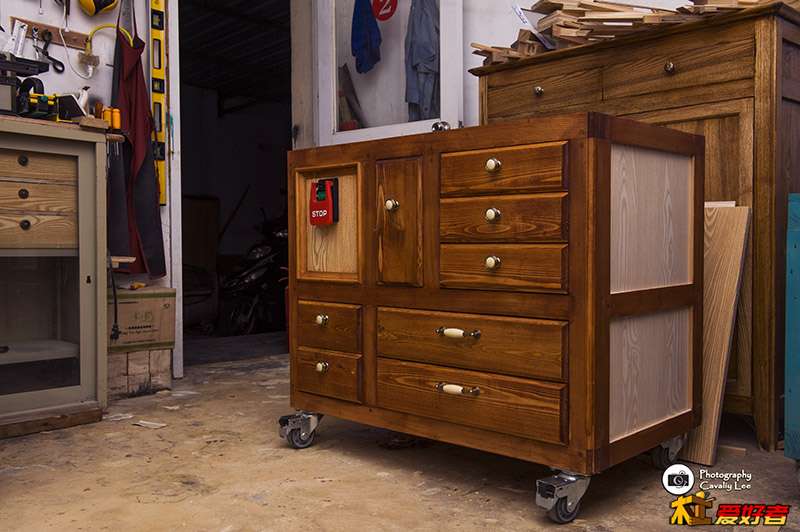

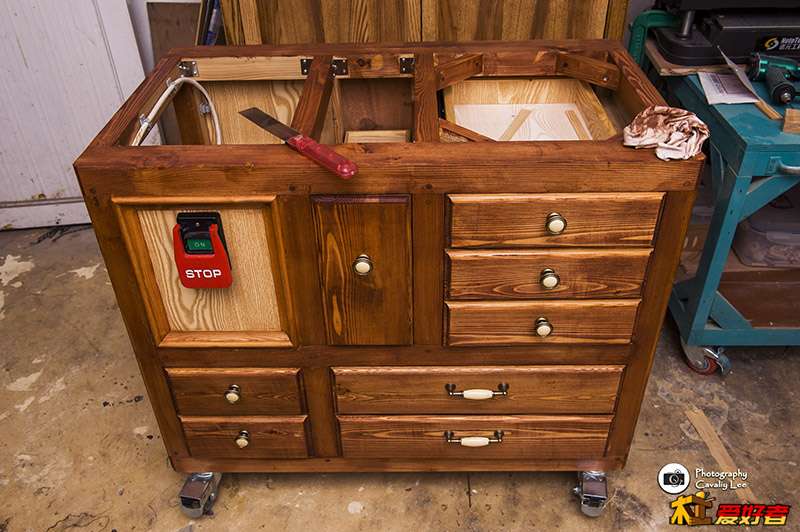

大致成型了
$ D! H# J% T- x
& b$ Z1 f$ w5 E4 R

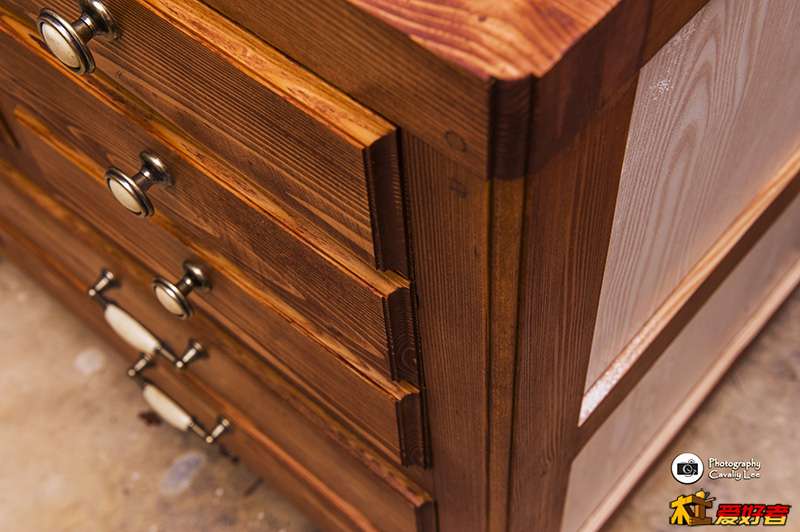

柜体的四边修个线条出来，视觉上感觉秀气一点

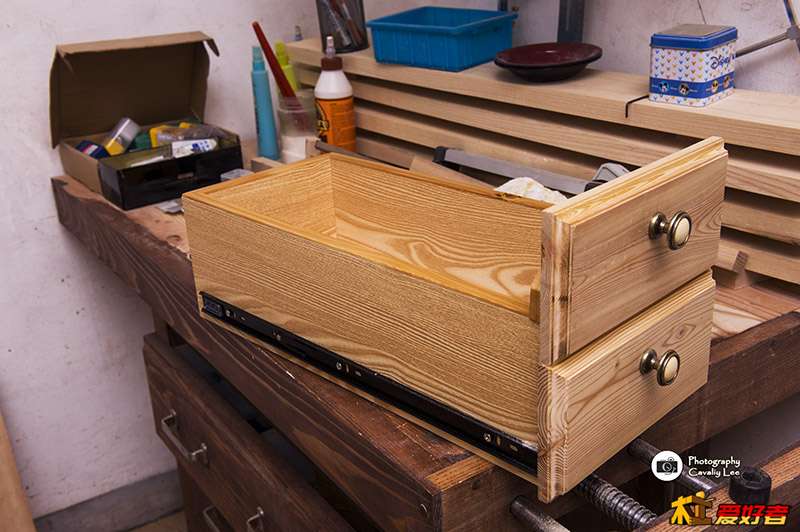

抽屉实木封边，材料还是边角余料，利用率还高吧{:1_196:}
) I9 h" a; R4 v& Z4 Q/ y
, K' O! F* G% d' P# N% m) Z& D( H+ ?
胶合以后牢固程度高于塑胶条，抹一遍木蜡油手感与视觉上也超过胶条

cavaliy

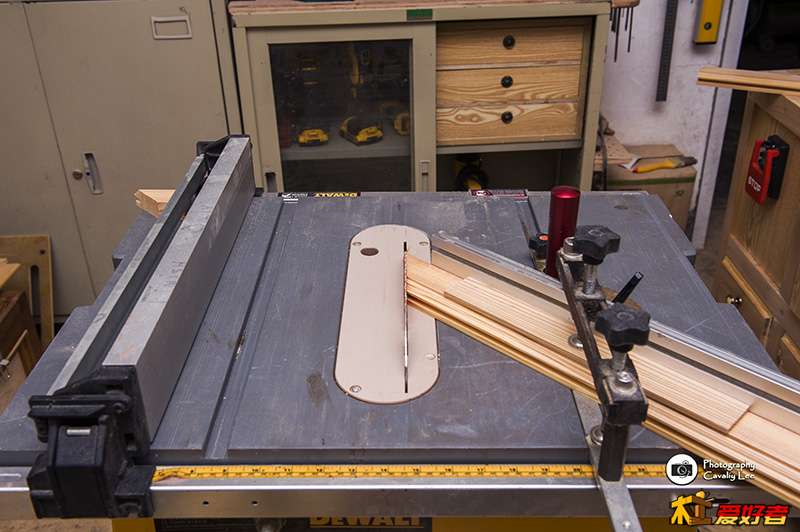

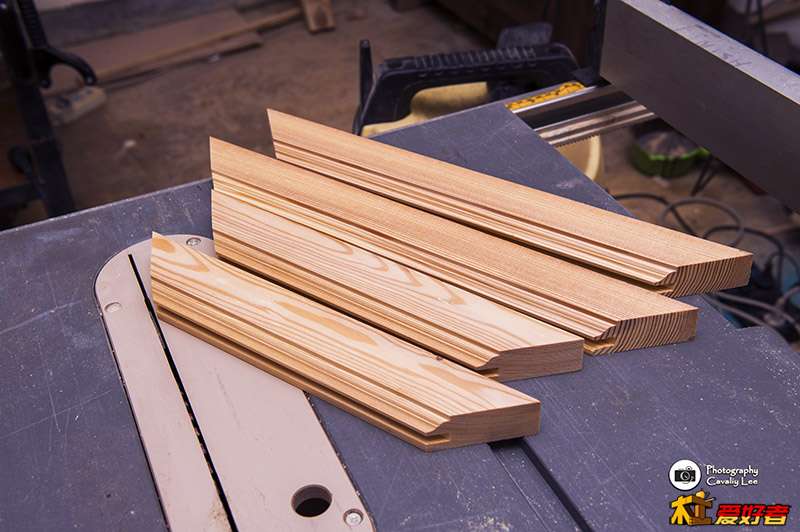

雕刻机工作舱门开工，45度榫接结构
2 [# [& L# u# ]# n6 u
; Z' s6 @& A& K) t* z" k( |

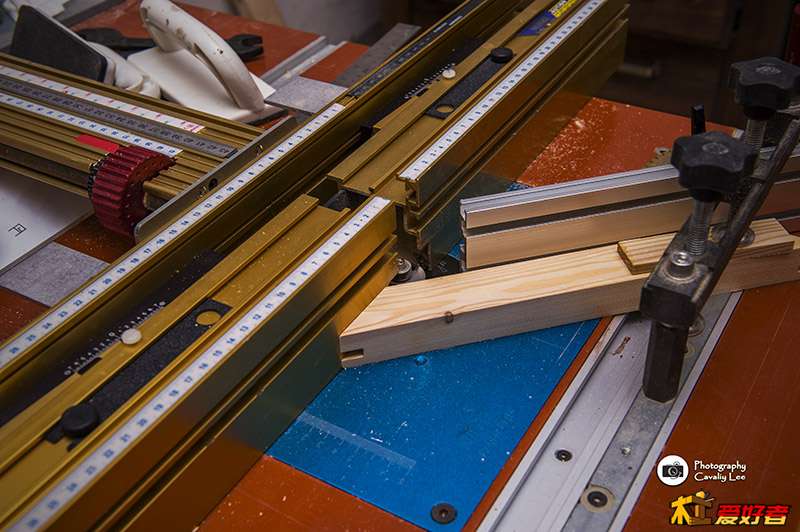

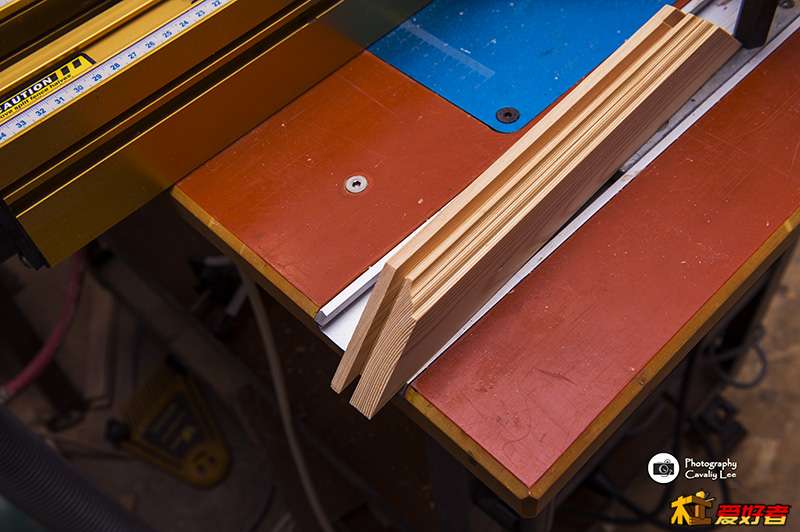

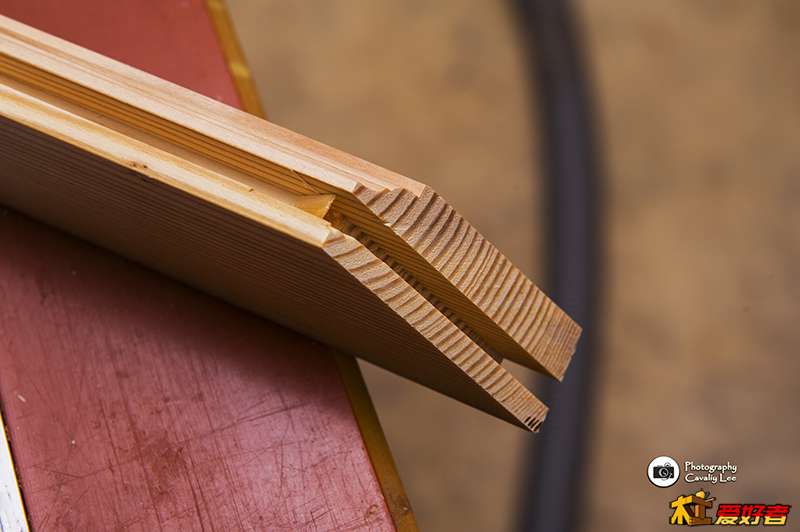

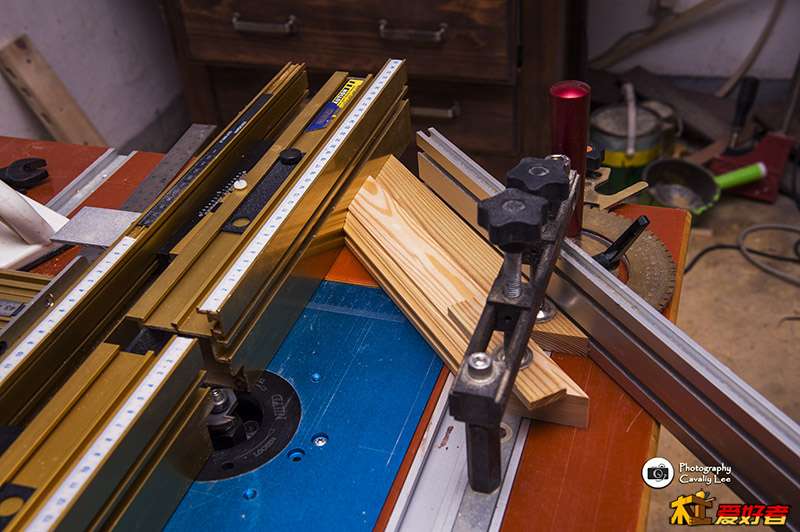

4 t* F+ i# ~9 \45度榫接部位开槽，后面加个替死鬼，防止崩边
4 }6 B8 n" a* m+ D9 K/ f3 K
( O! D# x% p9 i/ M+ e
+ g5 R$ ]/ s9 p这个方向可以不用垫板，就算崩边也是在里面，外面看不到

- k- d. N6 P0 c+ _/ J8 |  z

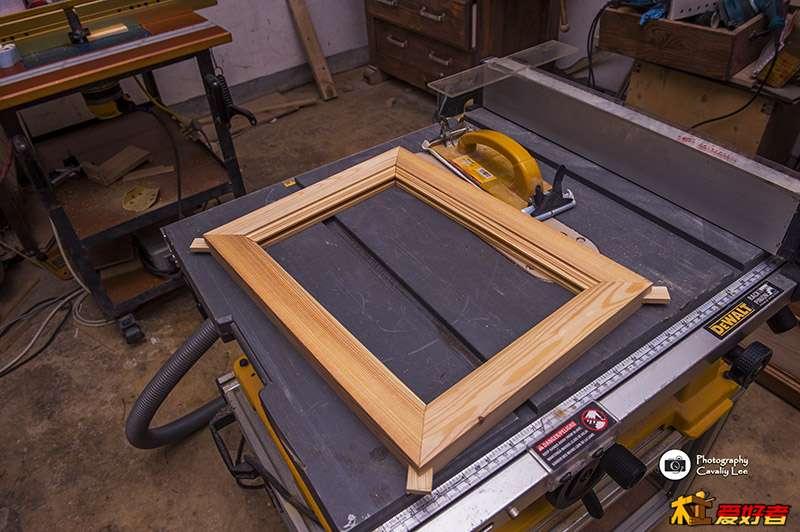

试装一下，效果还行，大概有0.2mm左右的落差，稍事手磨一下就完全摸不出来了
* E" i6 c5 ]& O" n  |: p

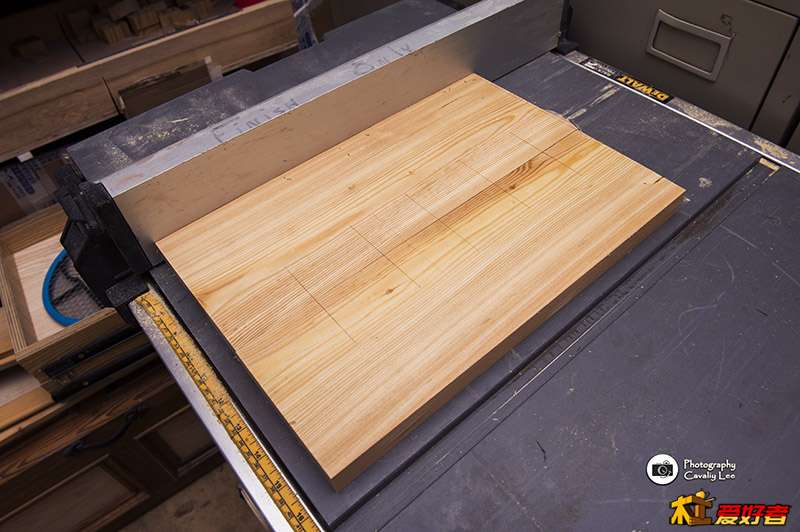

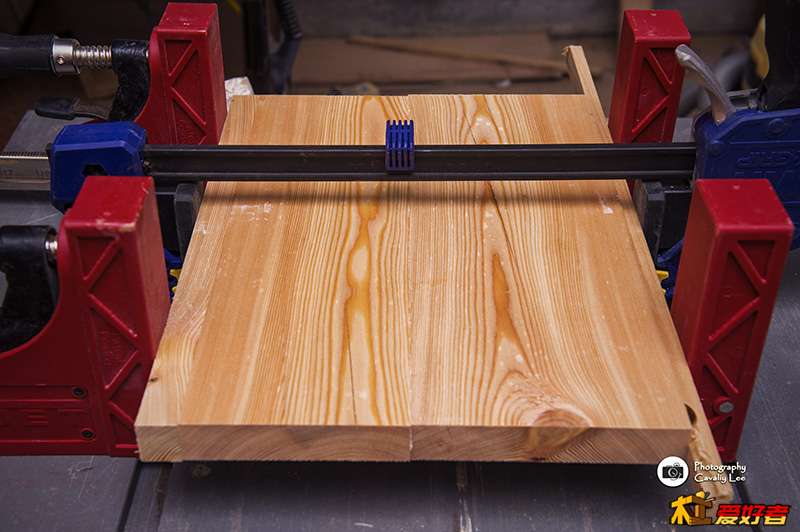

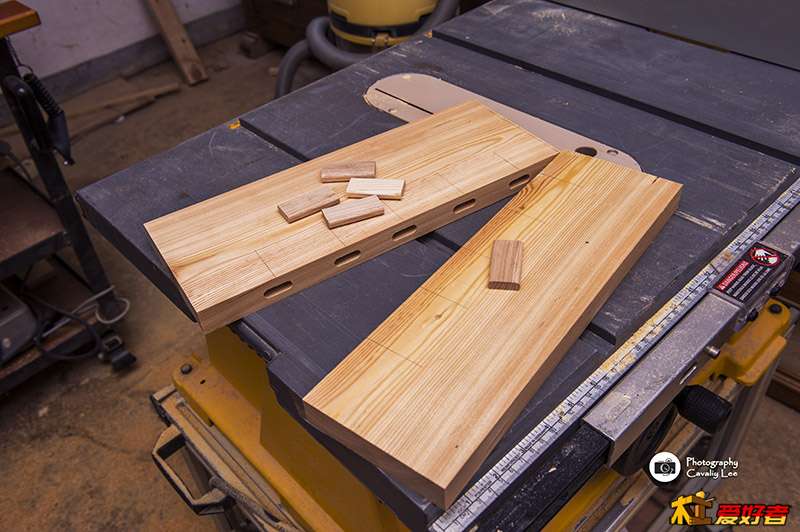

舱门门芯板制作，划线定位
0 n- I, m9 ~  p

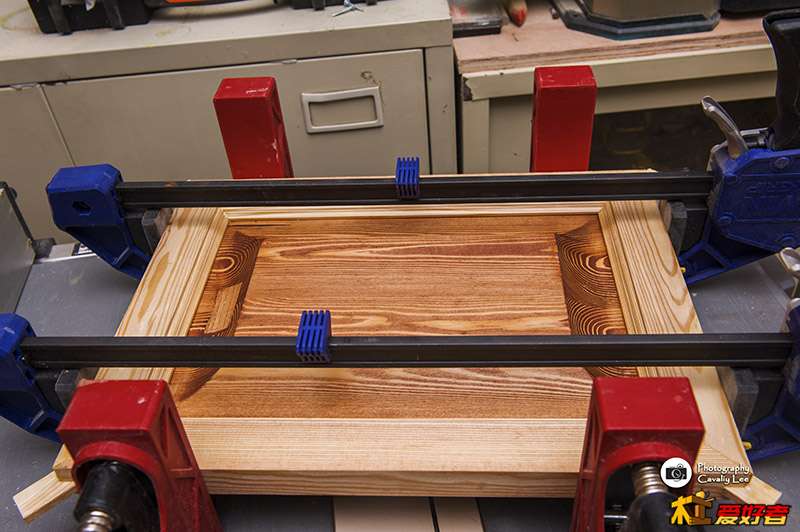

! b0 v* t) H0 E1 u打孔埋榫片胶合，尼玛过往矫正打多了一个，以至于后来舱门人为造个疤出来...

+ f* a9 O+ H, y$ Q6 E

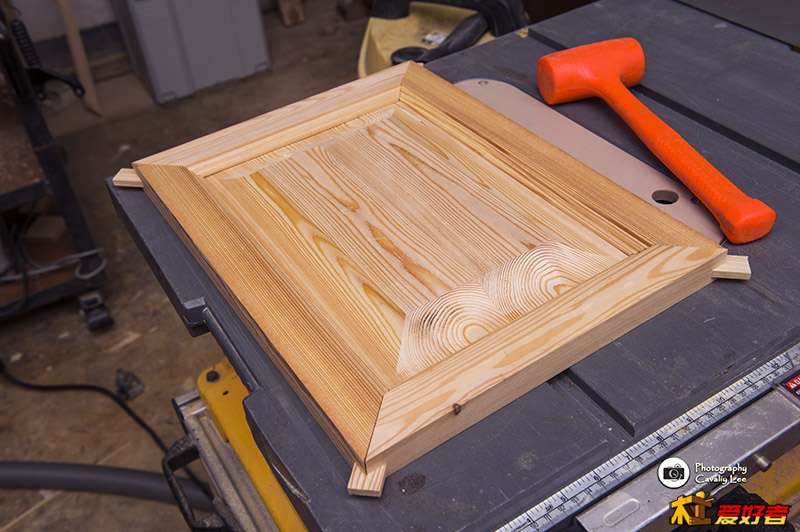

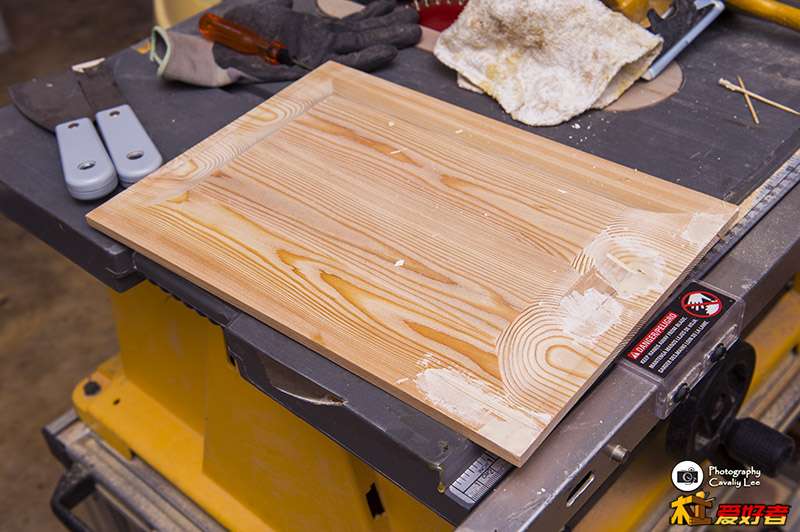

刮灰、试装

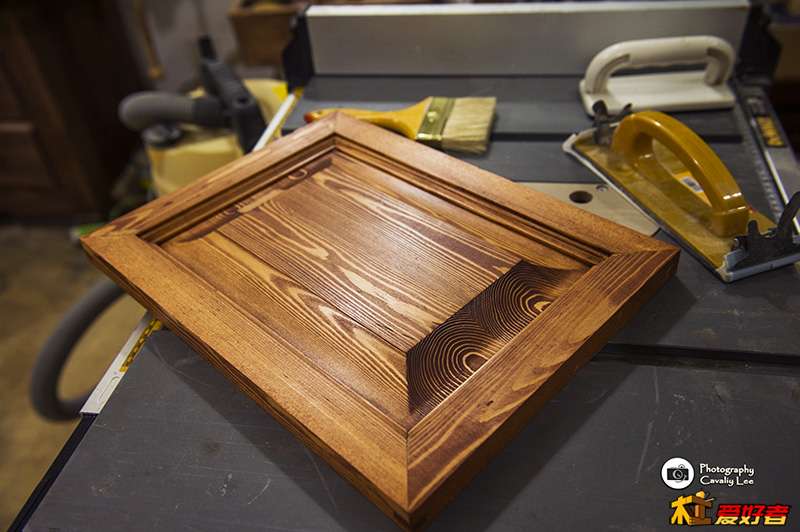

门芯板刷油后再组装

# u- Z; W, @" [+ T9 o- P4 D! _

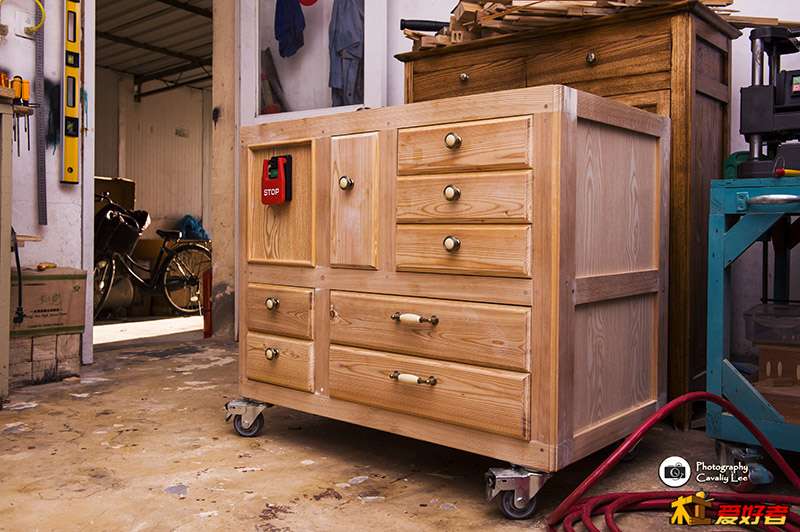

整体涂油、装拉手
. l, Y" e8 d1 f# a' e0 A

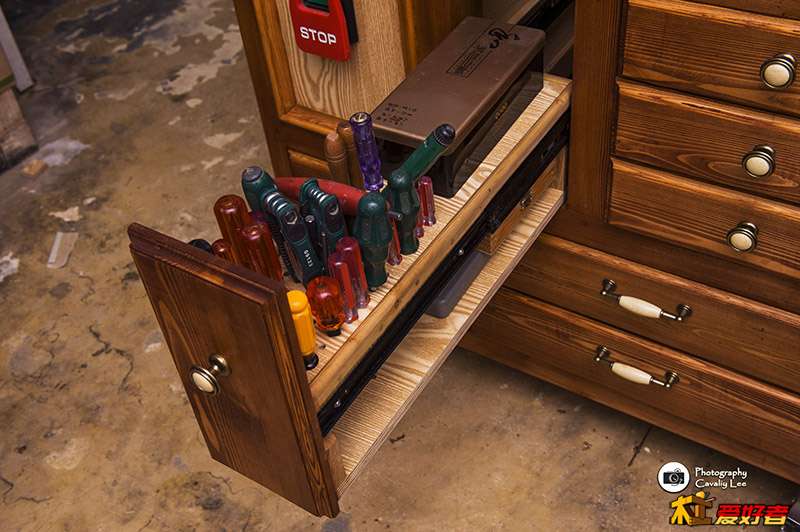

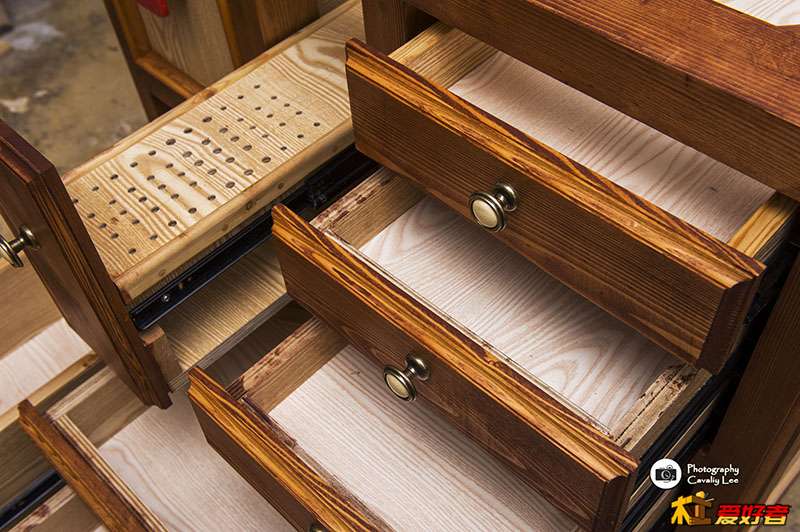

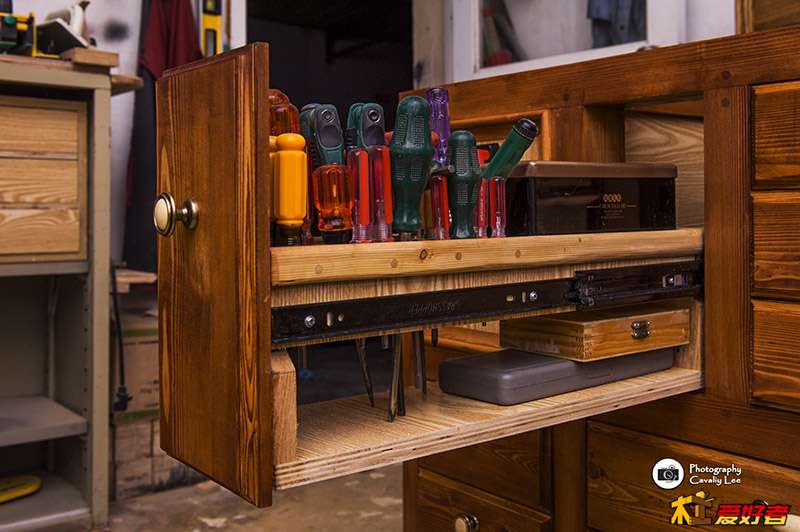

1 b) h6 z. `3 w- D: A# n  X0 K拉篮，这个创意不错吧，灵感来自橱柜{:1_196:}
) w' j7 w8 m2 o
5 K2 F( S; p$ Y0 Y

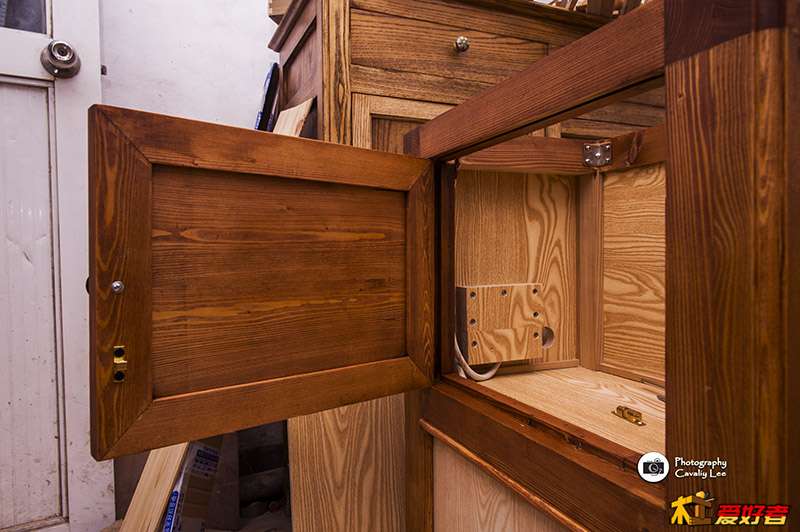

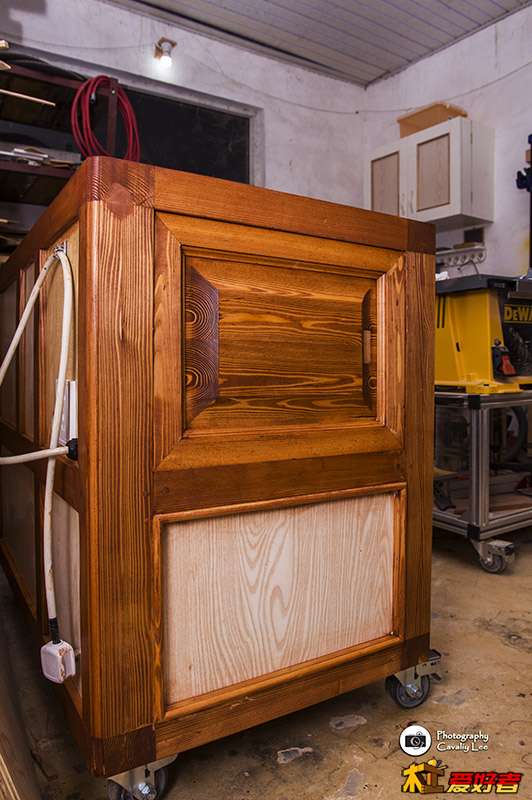

  z4 N9 d# n* p5 m/ {$ P雕刻机舱门，色差有点大，当初买饰面板的时候没考虑到，还好在侧面，影响不大


' a, _# @+ T+ K3 b4 E+ c2 V



) _4 y; u, V% D& e. s- \* M

cavaliy

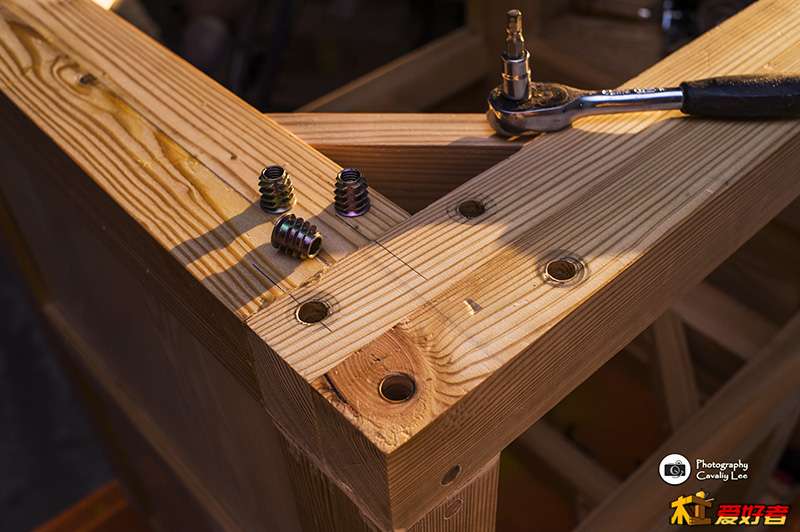

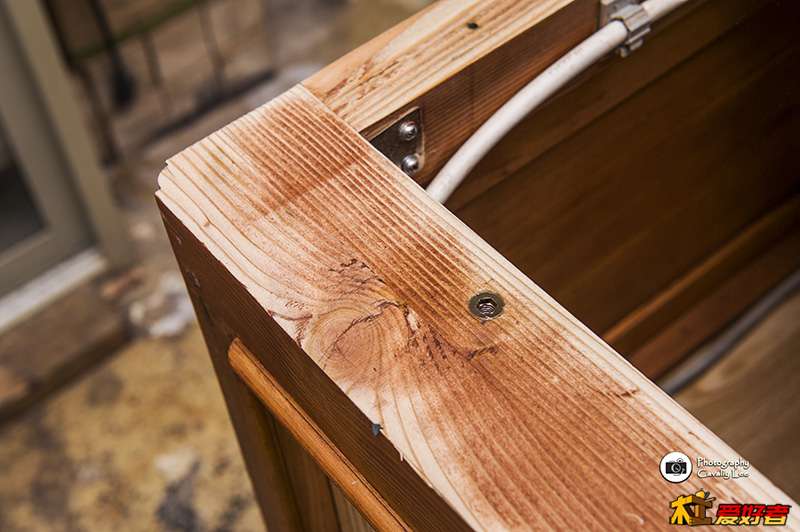

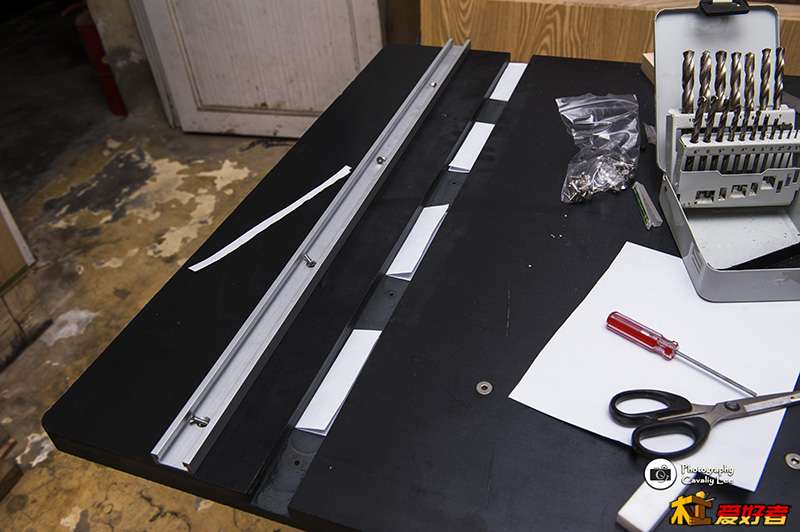

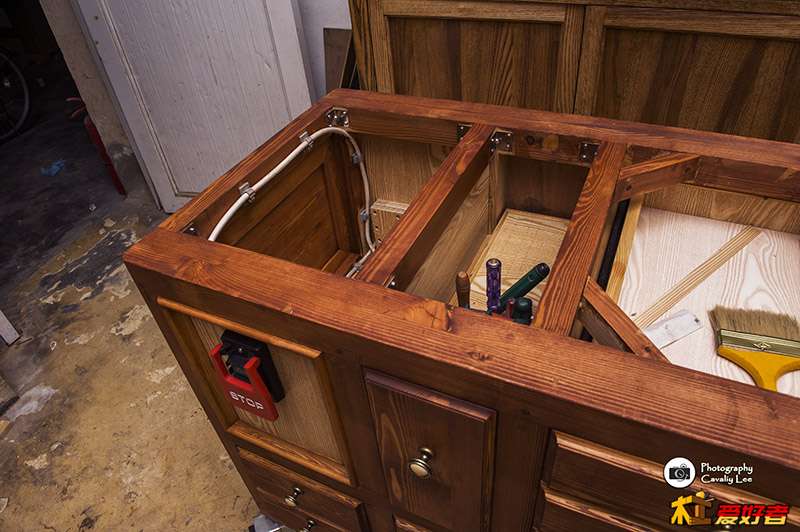

准备做面板了，柜体顶面预埋螺帽

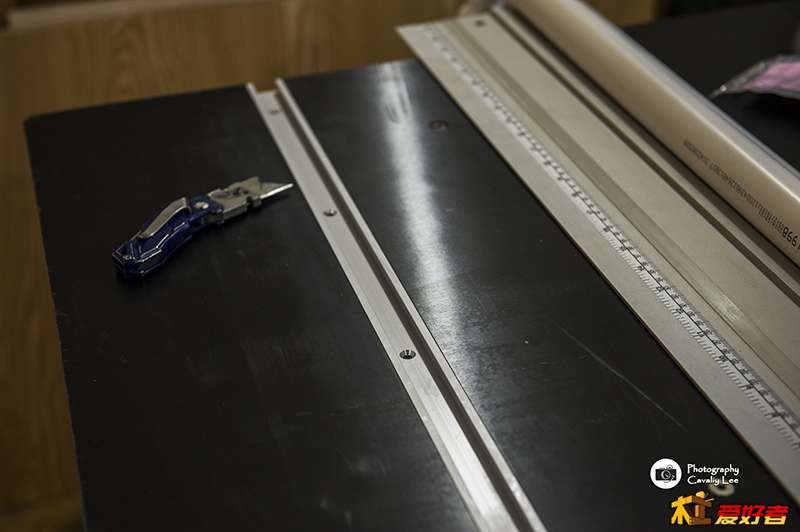

& ^5 J* ?; Q3 u8 v# b. H开槽装滑槽，日总的滑轨，这套滑轨买来就用了两次，都是这种工作状态

2 m; ]9 `  e4 w5 N6 [# K- @

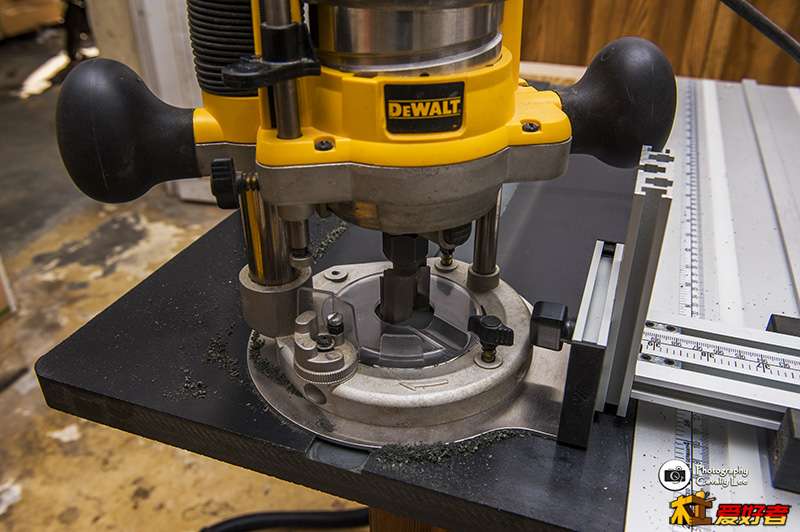

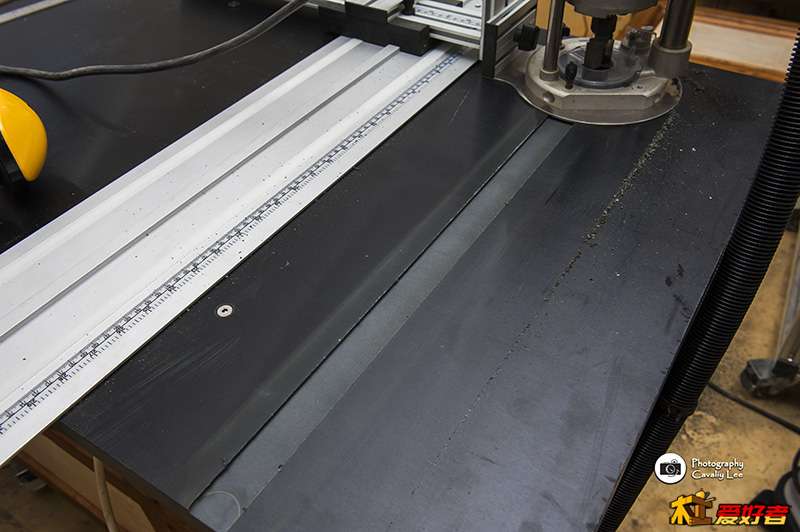

$ J; w0 B5 v. P& {直接用公制30mm的清底刀开，来回推拉几次就搞定了
6 @1 Y- {7 f- \1 u4 W. \
$ e3 x+ o( q+ O( C

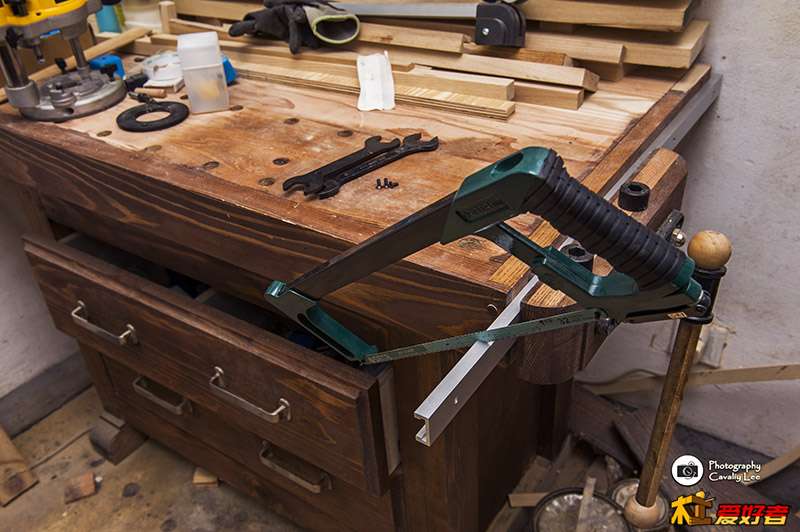

, I. U# G3 H. _# @* V% d" v滑槽截去多余部分
. ^! I2 f. Y0 \& w" l% ]* n  v) ~

滑槽放进去严丝合缝，一点间隙都没有，相当满意
- ^$ H$ P7 l2 F3 a  H( W) [& w
( v8 X/ a9 l5 f6 m

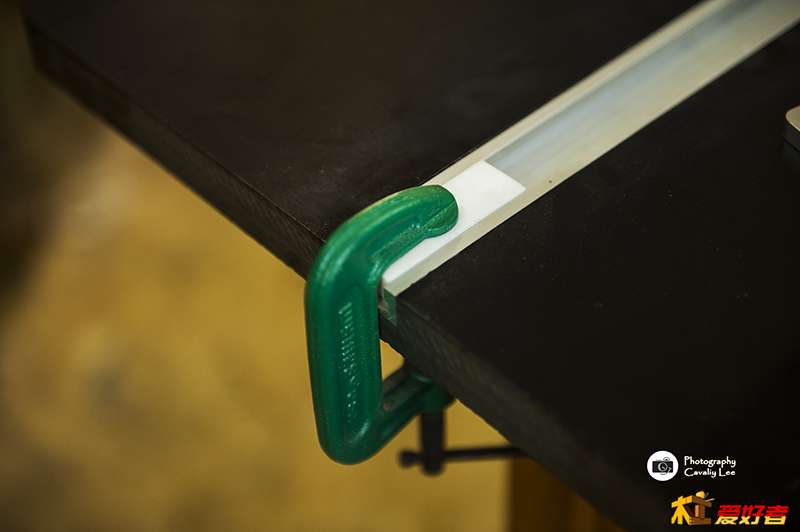

8 Z& `; p/ W+ E9 Z6 t/ |0 }3 L夹紧滑槽，定位、打孔
" p6 ]0 E9 T7 N; {$ ^

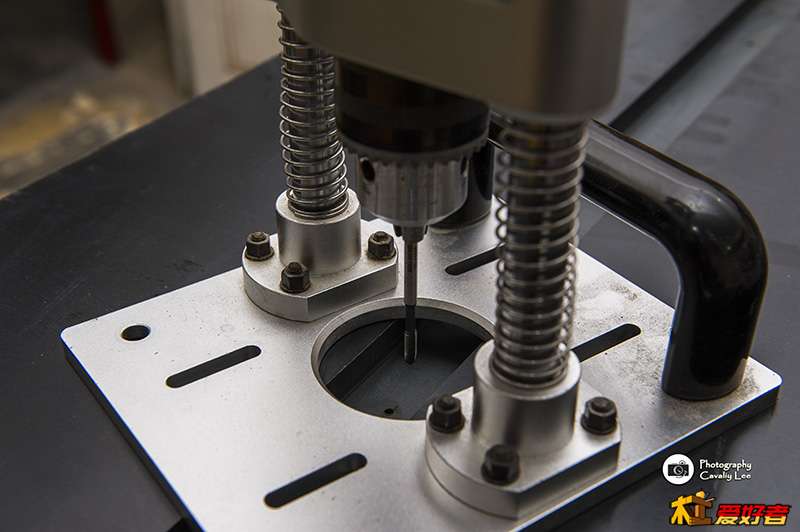

' ^2 b* u6 M8 w电钻攻丝
$ n$ V8 j# U/ f% u7 x) t' |% \

调整高低
* |: ?( ]% D# P* g

装好滑槽后，检查一下很平整，满意

8 L% o/ P& Y3 F) D

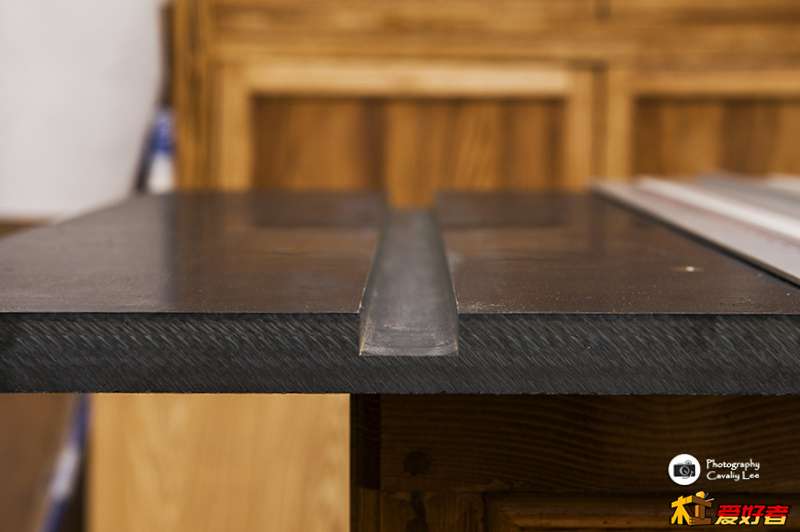

桌面四边用圆角刀修边
" ?2 _" |& u- X6 r1 Y

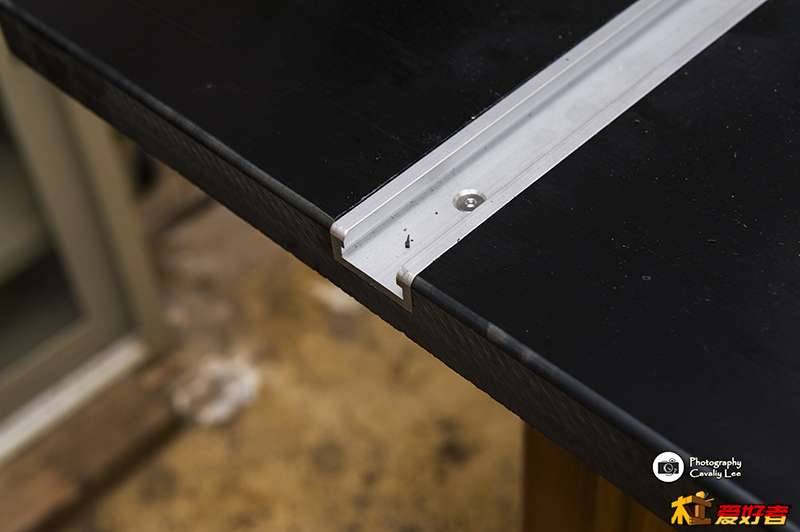

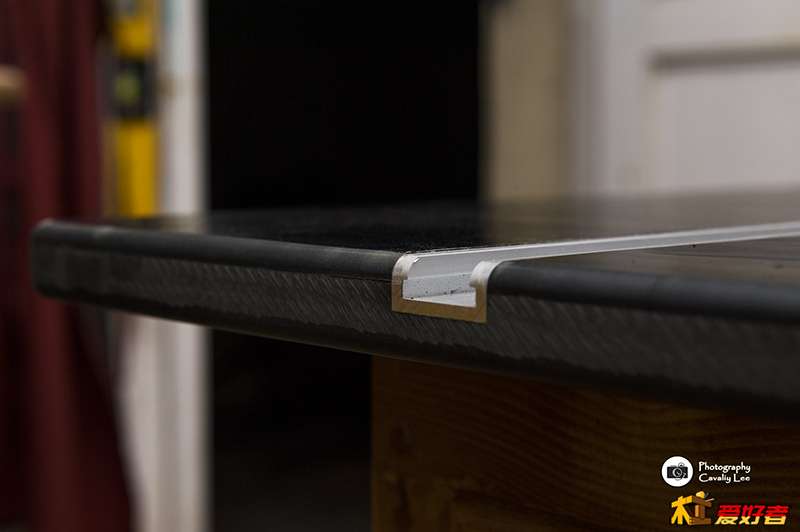

连同铝合金的滑槽一起修成圆边，效果是杠杠的

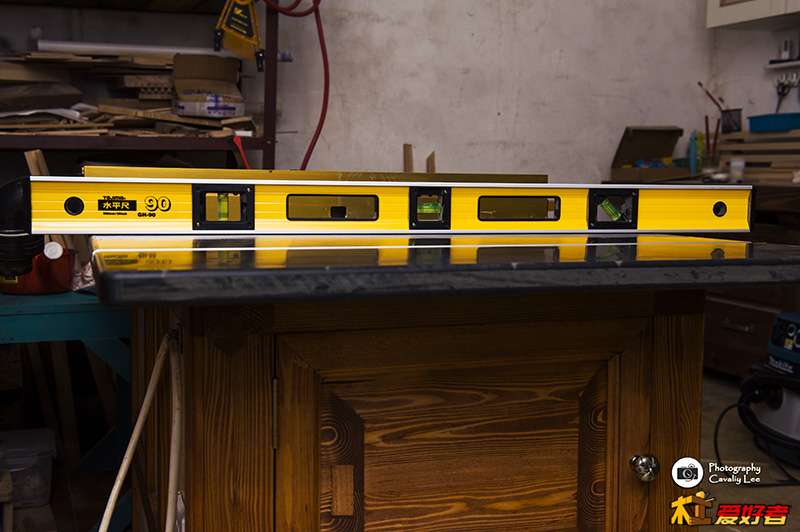

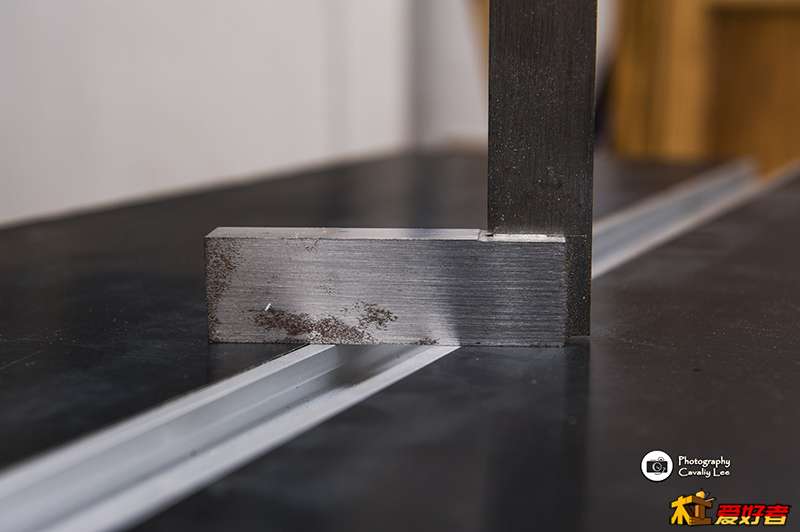

用水平尺检查桌面平整度，还行，对面加灯光照射没看见水平尺下方有亮光，目测合格
9 o7 A4 ?6 h2 q. q4 T6 y
- K# S; [7 S1 P4 G
, I2 k) m1 K$ p9 Y( V) t8 Z$ q1 }终于结束了，累死了，打样收工，各位晚安。
$ l" n1 e: t7 k- v/ r5 O" D. i- _; X

小巴

强大的制作，学习中，也打算这么做一个倒装台

小巴

请问一下倒数第八张图片的电钻攻丝是什么夹具，我也想搞个玩玩提升精度

halu_maybe

专业的。。滑轮用起稳当不？？

蒽诗雅家居馆

学习中，等倒装版到了，试着做一个看看，过程很好！
