四腿八叉凳子的尺寸计算方法

红中村骄傲 · 发表于 2013-8-13 23:27:35

树叶开心发表于 2013-8-13 17:06
, U0 U6 ^/ y+ {! d, i四腿可以理解，八叉是什么？

腿呈八字形！

红中村骄傲 · 发表于 2013-8-13 23:28:25

这个你照着图纸来就可以了！！

382464543 · 发表于 2013-8-14 03:15:40

树叶开心发表于 2013-8-13 17:06( G4 J9 N5 {& F7 ?6 y1 z8 [
四腿可以理解，八叉是什么？

看八这个字的样子你就知道腿的形状是什么样了

yangyuping · 发表于 2013-8-14 19:47:51

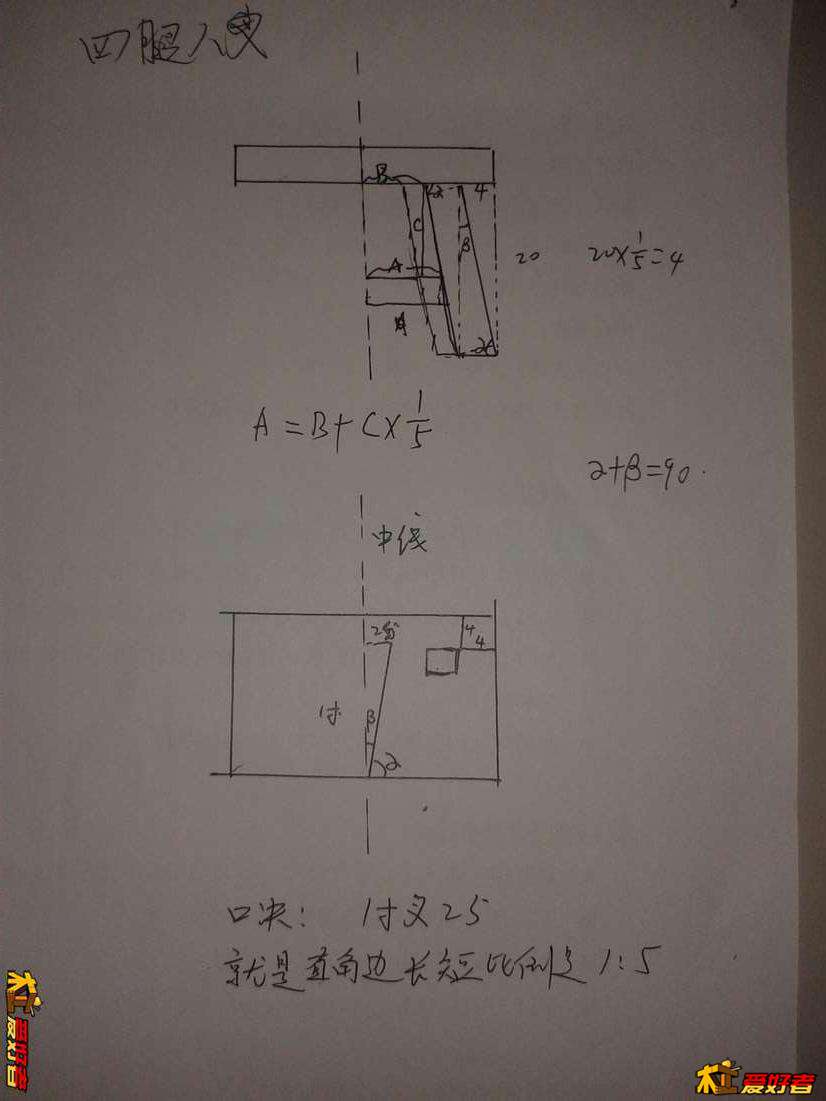

好贴！赞！增强理解。10分=腿的高度，2分=叉出来的尺寸，18度夹角。

382464543 · 发表于 2013-8-14 21:16:21

横寸没看懂怎么计算的，求高人指点

yhao_369 · 发表于 2013-8-15 13:46:50

382464543 发表于 2013-8-14 21:16
/ o6 h6 e8 _+ G: ?横寸没看懂怎么计算的，求高人指点

横的尺寸简单说：就是面的尺寸加叉出来的尺寸，具体叉出多少按照横枨离面的高度计算，例如：面到枨高度是20cm，按“一寸叉两分”就是20*2/10=4,那么就把面上中心线到腿的距离加上4，就是横枨一半的长度，X2就是横枨的高度

树叶开心 · 发表于 2013-8-15 14:32:53

红中村骄傲发表于 2013-8-13 23:27
; L4 k3 Z9 `& I! i4 c6 c6 \0 g腿呈八字形！

噢，理解了，原来是指脚不是垂直落地斜叉的意思，谢谢指点。

树叶开心 · 发表于 2013-8-15 14:33:25

382464543 发表于 2013-8-14 03:15
* e0 j, ~+ L2 ?- o* F# C看八这个字的样子你就知道腿的形状是什么样了

噢，理解了，原来是指脚不是垂直落地斜叉的意思，谢谢指点。

树叶开心 · 发表于 2013-8-15 14:34:15

yhao_369 发表于 2013-8-13 20:27 : m2 ~$ D, r, u4 @
我只画了一个方向的图,其实侧面也有同样的角度,每个腿有两个方向的角度(四个腿有八个方向的叉,我是这么 ...

噢，理解了，原来是指脚不是垂直落地斜叉的意思，谢谢指点。

没想到这么普通的小方凳居然还有这么复杂的学问。。。

laotian · 发表于 2013-8-29 20:25:09

看了还多帖子还是没搞懂，凳面卯眼的距离是怎么算的，长、短横枨怎么算的

zhaojingzhou · 发表于 2013-8-29 20:33:49

yhao_369 发表于 2013-8-13 20:27 , B+ ]# [5 W& _8 g( A0 @" I
我只画了一个方向的图,其实侧面也有同样的角度,每个腿有两个方向的角度(四个腿有八个方向的叉,我是这么 ...

腿上榫眼的位置怎么确定呢？怎么计算出来的，

hzkk · 发表于 2013-11-16 17:51:20

许爱存 · 发表于 2013-11-17 21:42:53

没看懂，和师傅教的不一样！

许爱存 · 发表于 2013-11-17 21:42:59

没看懂，和师傅教的不一样！

fgzhou008 · 发表于 2013-12-27 10:54:36

新手请教，腿和秤子的长度怎么计算的？
