是不是我的刀具数据填写有问题

老憋一 · 发表于 2013-5-5 10:31:55

阿云发表于 2013-5-4 22:47 0 }8 S( f" q" ?6 Z4 N+ d
steps per设置有误，楼主的丝杆应该是一样的，从图片看来就是进给的尺寸参差不齐，直接把灰度图雕烂了；你 ...

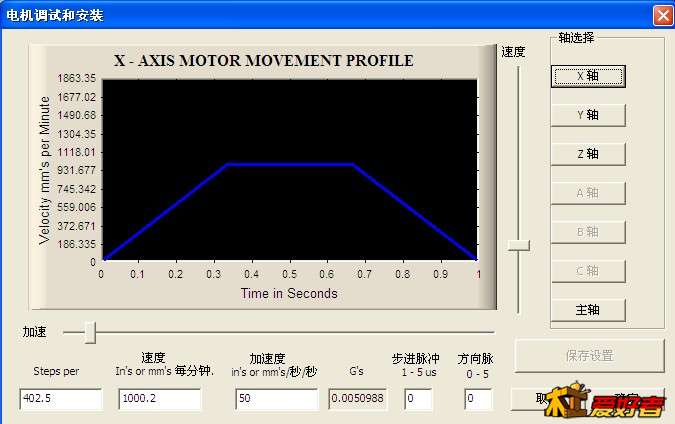

我又重新把电机数值调整如下

X402.5 Y280 Z372.78

试试再雕刻个东西，看还有没有问题

老憋一 · 发表于 2013-5-5 10:43:17

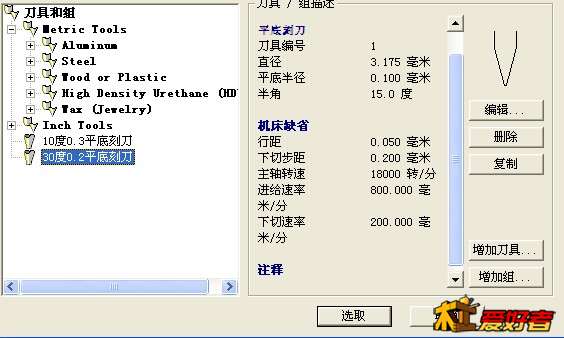

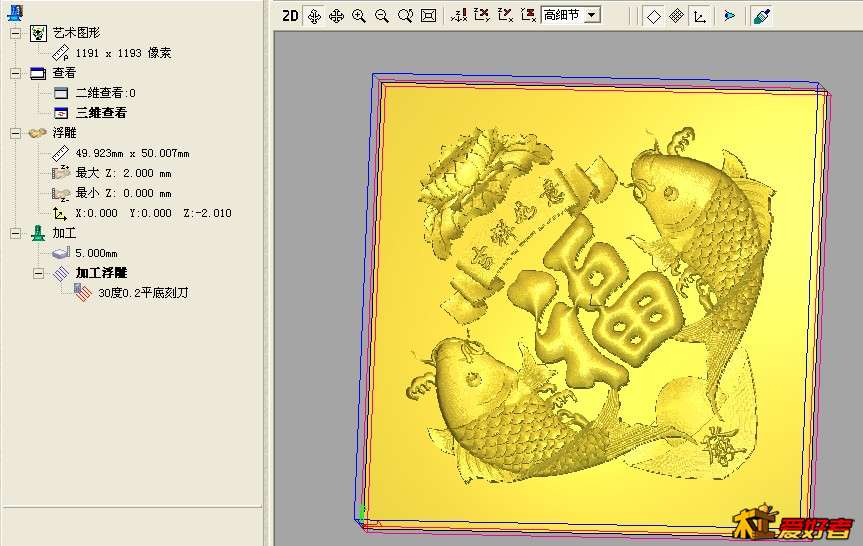

另外大家帮忙看看我用ARTCAM的数据有问题么

雨中@漫步 · 发表于 2013-5-5 11:22:13

这个高科技的东东不会玩

老憋一 · 发表于 2013-5-5 13:30:45

按照以上数据花了两个小时又雕了一个
还是有些问题，刚开始挺好，后来怎么出了问题？

gdzldn · 发表于 2013-5-5 14:55:20

上面的图看起来是 z轴失步了
检查下有没松动的
上全机图看看

偷闲居士 · 发表于 2013-5-5 16:41:23

看得出来是Z轴问题。

老憋一 · 发表于 2013-5-5 17:10:05

gdzldn 发表于 2013-5-5 14:55 0 s0 H# ]2 M% [# r5 K
上面的图看起来是 z轴失步了 f2 S5 L3 `# ?1 W7 S, }0 _' i! ]
检查下有没松动的
& o7 w. Z5 a* F5 D; j M上全机图看看

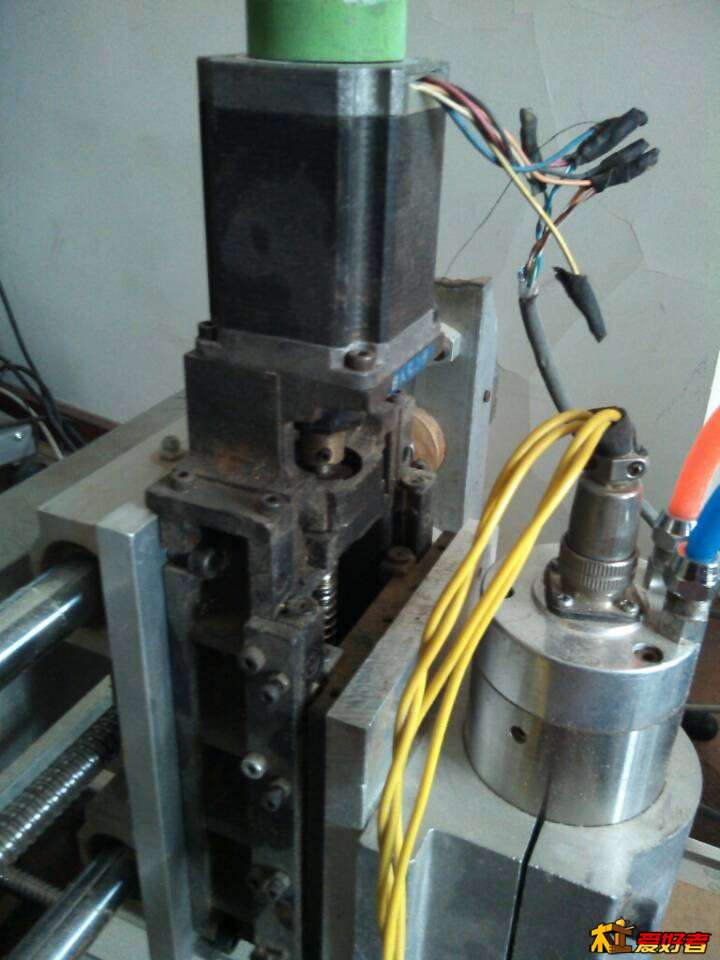

机器是这样的，是不是有干扰？
刚开始雕的时候看着挺好的

gujun104 · 发表于 2013-5-5 17:33:47

感觉z轴y轴都不好，是否有干扰。

阿云 · 发表于 2013-5-5 20:12:39

楼主三轴的丝杆有没有按这个方法或其他计算方法设定？距离对不对？步进脉冲和方向脉冲都输入5；试一下！

bhb730w · 发表于 2013-5-6 09:44:59

技术问题不是很懂，不过灰度图我先收了，谢谢

gujun104 · 发表于 2013-5-6 11:06:49

给你个方案试试，用个百分表分别压在主轴的xyz三个面上，做重复定位精度。主轴先不转动测试下，然后再转测试下，时间自己定，10分钟到20分钟吧

hd001 · 发表于 2013-5-6 15:36:47

买个激光雕机很省事啊

djyyy · 发表于 2013-5-8 22:50:18

首先，MACH3参数设置不对，其次是干扰。

老憋一 · 发表于 2013-5-9 10:47:25

djyyy 发表于 2013-5-8 22:50
% T Z0 v0 T- P7 T: g* R首先，MACH3参数设置不对，其次是干扰。

mach3具体哪里有问题~
