关于自制工具的材料力学要求

老汉口1950

原帖由 诚实营营 于 2008-4-25 19:49 发表
你好   你的修边机的上面2孔的空间位置没有尺寸     我今天在五金商店看到一个100圆的修边机     支架是塑料的    我不知道与你的机器一样么??
5 U0 F% Q' U7 x2 W
; {+ v) o: v$ D0 U如果你想做的话    给我详细的图纸    每个孔在空间的位置     ...

我是想把修边机倒装

诚实营营

需要详细讲解    或者   详细的图纸资料也可以

诚实营营

也可以在QQ里联系我

dymg

原帖由 诚实营营 于 2008-4-25 19:49 发表
; I- K8 L% E2 p你好   你的修边机的上面2孔的空间位置没有尺寸     我今天在五金商店看到一个100圆的修边机     支架是塑料的    我不知道与你的机器一样么??

) U, v1 s6 b5 q' W9 o0 i如果你想做的话    给我详细的图纸    每个孔在空间的位置     ...

如果你说的是真的，那贝版主就是让机加工的骗了，如果你说的不是真的，那我们就是让你骗了，问题是我们不懂机械加工啊。

老汉口1950

原帖由 诚实营营 于 2008-4-25 20:48 发表
需要详细讲解    或者   详细的图纸资料也可以

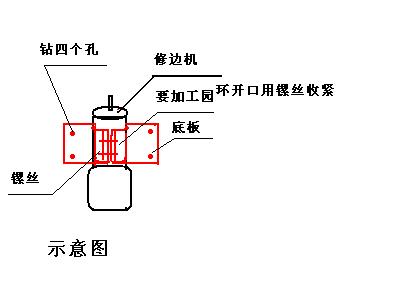

请看示意图  受力不大  相当单手握力约15公斤    工艺复杂了
/ o3 a: p2 [9 E1 w" X: u% g6 [
# W2 g' k, I' ^( l2 ?' }* S" d- q+ h[ 本帖最后由 老汉口1950 于 2008-4-25 21:35 编辑 ]

诚实营营

骗子不会长久的    你可以耐心观察

诚实营营

你的设计我明白了    提点意见     1   建议加大底座的四个螺丝孔的直径   (10   或者12)

2    建议开口环处用螺丝固定     (不在环口上攻丝     因为会随着反复的松紧   造成螺纹损坏)

3建议改动开口环的厚度 将一个变成2个 每个20CM  一上一下    中间空出   有利于拧紧固定
9 z/ O# K/ `$ f
4 建议不淬火    因为高温以后    硬度提高    开口环失去弹性   无法拧紧
1 L& w0 G- `6 j  i4 H: \7 d
看了你的图示以后明白了     你的底板孔尺寸是主要尺寸    开口环的内径是主要尺寸
- t! K* i) k4 y- X% S
其他的都是为了固定使用的   你把这两个尺寸确定以后告诉我    我开始加工了

老汉口1950

原帖由 诚实营营 于 2008-4-26 19:07 发表
: k5 V" ]( v2 }( z% ?- Y3 ]% \你的设计我明白了    提点意见     1   建议加大底座的四个螺丝孔的直径   (10   或者12)

2    建议开口环处用螺丝固定     (不在环口上攻丝     因为会随着反复的松紧   造成螺纹损坏)

" f6 T# q6 F3 ]' W" P3建议改动开口环的厚度 ...

  1底座用m6镙丝固定足足有余  m10的镙栓可拉1吨重
2 .开口处攻丝拆装方便
3 20cm看不懂

$ s/ w7 I+ H. Z9 S[ 本帖最后由 老汉口1950 于 2008-4-26 19:34 编辑 ]

诚实营营

2开口处不攻丝    直接打台阶孔加螺丝螺母 螺纹损坏可以更换
+ L6 F9 d8 v1 t9 ?
3处是指    把开口环从中间断开     变成2个开口环   因为100厚度的开口环不利于拧紧固定

lnb119

设计好了找你

fanchangjiang

嗯 ，楼主一看就是干工艺的出身，提的意见很中肯

超级笨牛

先不要忙着接活。金加工这东西按图施工是很简单。别说0.1mm就是0001都不是问题。关键问题是委托加工的人的详细要求，安装的位子，基准的定位点一定要清楚。机械厂在出图时，设技师已经考虑到一切。形位公差也定了，基准也定了，包括加工的工艺步骤都在工艺表上注明了。所以按图施工就可以了。
% Y4 N1 y$ [/ Q) x9 M. w
  但是论坛上的活并不好做。虽然精度要求不高。但是要想让一个不太懂机械的画出机械图、标注出公差配合、形位公差，特别现在的新国标难度不小。哪怕你按图加工出来，精度达到，如果一旦基准选错，全功尽弃！！
* C9 J6 N, I" N
  我的建议：楼主要想接活也可以。但是不能急！！你首先要经常上论坛看看。先了解一些工具的改装知识。就比如老汉口的修边机的倒装。你看到图就要明白，它是侧装还是断面固定？这样你才可以确定基准在哪？这样你才有可能做好活。（老汉口的是侧面固定）。这样你才能有的放矢！！
* P* q9 ?0 G/ o) G, [
8 O% \. m3 h9 q" i1 [0 Q  另外，论坛上的工件还得看要求。因为老坛子都给国外的东东给迷住了。你想省钱加工费便宜也很难。
8 T# R3 a5 W, r5 a/ |: G
. F7 t, k1 x/ i( X  就拿老汉口的工件来说，省些钱可以采用分解组合。可是，老汉口一定是想要铝合金压铸。你说你能行吗？如果仅仅做一两个三五个。那不就是天价啦！！所以你还得三思。
" m' k* r/ j- O; |
这是一个老机械工给你的忠告！！

dymg

牛老是内行

诚实营营

非常感谢你的忠告      没请教   您也是行内人??                            其实这个我理解   都想省钱做些好东西    我也不能做一次性买卖      但是象你说的  (老汉口一定是想要铝合金压铸 )          一个的话   不要说压铸    即使连压铸图纸钱都远远不够
$ M8 A# B5 H( [( X" Y( W2 B
- p) W5 O" ~1 p他本人没有说材料     我还在等    不过铝的也可以做     但费用要高     牢固程度也差一些

诚实营营

我是称您  老哥还是老师傅??        不知道您是做什么???       技术设计还是具体加工     什么工种???
