自制高集成度多功能小车床

辛德勒007 · 发表于 2012-9-2 21:13:05

小东西发表于 2012-9-2 19:24 / \3 b- L. d C: {
大师级作品，膜拜了

谢谢夸奖！新手新作，还望多指教！

xinkui23 · 发表于 2012-9-2 21:45:04

ifsh 发表于 2012-9-2 21:04 8 m4 s6 {% G2 E& p! v8 S) m) j& Z- s6 s
滑槽里用螺丝头来滑动？
, S, }* I& n/ o9 m7 a( g
8 Q, x2 ^5 ?3 {7 j怎么控制？

有一内六角螺丝在外边啊用内六角松开调整然后锁紧啊

辛德勒007 · 发表于 2012-9-2 21:45:52

ifsh 发表于 2012-9-2 21:04 % E4 `, v( G1 |" I
滑槽里用螺丝头来滑动？3 P7 Y6 a y. J4 [! n- `' u
. U0 n7 u5 e2 w. Q. T! I T
怎么控制？

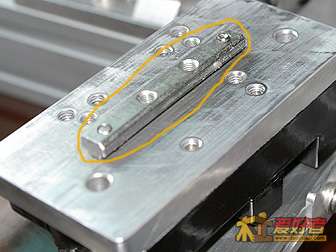

我是用铝型材专用连接条作为滑块，但须将滑条上下左右松紧调节得刚好，稍带些阻尼，喷少许液体黄油作润滑，操作时用双手推动即可，很方便的。

辛德勒007 · 发表于 2012-9-2 22:33:51

ifsh 发表于 2012-9-2 21:04 1 F3 `! X) ^ F y2 N# V* v& C1 `' e2 L
滑槽里用螺丝头来滑动？+ E/ z2 e f4 M: T3 G
6 I' k( k) y3 i; x' b
怎么控制？

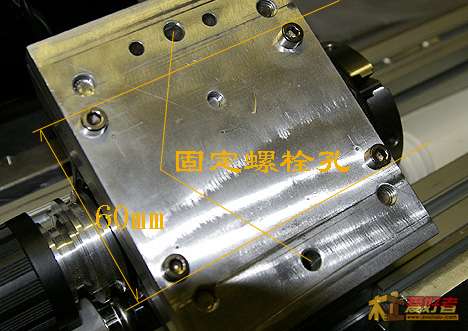

打孔攻丝时尺寸控制须相当仔细，宁可略偏大些，然后用小锉刀修整，小了就麻烦了。该工序比较费时，但一次调整到位，以后拆装基本不用调教。因为床身导轨采用国标3060，可以方便的用2颗六角螺栓将主轴座与导轨槽于任意位置固定。主轴座固定.jpg

辛德勒007 · 发表于 2012-9-3 09:31:35

heyzi 发表于 2012-9-2 22:12 * ^# r$ I$ q& ^+ w& S+ _
这个帖子不错，大家快来顶起来！

谢谢！新手新作，还望多指教！

老乳鸽 · 发表于 2012-9-3 16:52:30

做的不错，就是成本可能高。

辛德勒007 · 发表于 2012-9-3 18:06:18

老乳鸽发表于 2012-9-3 16:52 0 Q& e4 J; N3 S
做的不错，就是成本可能高。

呵呵！要达到多功能与高集成度，成本相对就会高啊！

自由的木匠 · 发表于 2012-9-3 18:34:51

非常漂亮，想象力很丰富
，手艺很好

柳飘飘 · 发表于 2012-9-3 19:30:06

楼主多做几个然后出售吧太赞了！

dalisx · 发表于 2012-9-3 19:55:33

做的精细又规整，这鸡要多下蛋，光吐珠珠就有点可惜了

辛德勒007 · 发表于 2012-9-3 21:08:16

自由的木匠发表于 2012-9-3 18:34
, s# k4 m- ~4 M2 d非常漂亮，想象力很丰富& |, ]& u5 j! ]3 z& G5 j C
，手艺很好

多谢夸奖！新手新作，还望多指教！

806683021 · 发表于 2012-9-3 21:30:50

大师级作品，功能扩展，想象空间大。学习

辛德勒007 · 发表于 2012-9-3 22:21:32

以前是木工发表于 2012-9-3 21:29
- r! p5 F: s1 v& Q, n4 Y真是木友里的牛人啊！赞一个！

多谢夸奖！新手新作，还望多指教！

slashosaka · 发表于 2012-9-4 08:06:39

绝对是极品工艺啊，就是不知道缝纫机马达够不够用，
还有车珠子时卡盘与刀具的转速怎么调

BrookesChen · 发表于 2012-9-4 08:40:27

本帖最后由 BrookesChen 于 2012-9-4 08:42 编辑

这DIY的水准也忒高了, 膜拜欣赏了

另楼主可以上份尺寸、配件清单及大体造价吗？
