自制高集成度多功能小车床

辛德勒007 · 发表于 2012-9-25 22:47:47

litterl板凳发表于 2012-9-25 22:28 $ b5 V3 d2 N5 M0 z
还有，你固定轴承座的铝条是自己切割的还是买的，我看到把两块铝型材连接到一起的材料，这样的可以吗

固定轴承座的铝条是用10*20的铝条自己锯割加工的。
至于你说的两块铝型材连接到一起的材料是指槽条连接件吧？这在卖铝型材的店铺里都有买的，但要注意尺寸型号，还分国标与欧标的哦。

chbwhycyw · 发表于 2012-9-25 23:13:19

好一台多功能一体机。{:5_291:}

suzou · 发表于 2012-9-26 01:26:28

辛德勒007 发表于 2012-8-31 23:05
' v2 S7 w0 m& B+ _1 X( }; P" Y我没能耐不花钱得到它，网上的铝型材是按米算价钱，并按实际长度结算的，免费切割，但加收6%损耗。我认为 ...

实际上这台精美的小车楼主你共花费了多少成本上升，不计算楼主你的设计和人工

litterl板凳 · 发表于 2012-9-26 10:26:10

你好，组装这台小车，需要什么型号的滑块啊，还有固定电机的的铝板是怎么做的，谢谢

dar_cj · 发表于 2012-9-26 11:27:04

非常不错！聪明人！！

辛德勒007 · 发表于 2012-9-26 12:09:40

litterl板凳发表于 2012-9-26 10:26
' F0 Y% I! {+ Q. i: D你好，组装这台小车，需要什么型号的滑块啊，还有固定电机的的铝板是怎么做的，谢谢


baiweirens · 发表于 2012-9-26 17:11:55

好图。详详细细谢谢

刘kaifeng · 发表于 2012-9-26 17:21:06

看呆了。手艺太棒了！！！！！

litterl板凳 · 发表于 2012-9-26 20:24:32

你好，主轴尾部不车罗纹，只装钻夹头，能固定软轴吗

litterl板凳 · 发表于 2012-9-26 20:26:49

litterl板凳发表于 2012-9-26 20:24 2 N$ t; q4 Q4 Z) O0 k6 n7 @6 W
你好，主轴尾部不车罗纹，只装钻夹头，能固定软轴吗

用钻夹头夹住软轴

wulin333947 · 发表于 2012-9-26 20:57:28

兄弟有QQ吧我准备开始备料了想动手了。。。。我QQ：319913535

辛德勒007 · 发表于 2012-9-26 21:51:42

本帖最后由辛德勒007 于 2012-9-27 19:08 编辑

litterl板凳发表于 2012-9-26 20:24
, q( {& w4 V* H7 }9 i, A
& O- A) g+ M, X你好，主轴尾部不车罗纹，只装钻夹头，能固定软轴吗

可以啊，软轴就是夹在钻夹头上的，因为我用的手紧钻夹头（快速、方便、安全）尾部是罗纹的，所以主轴尾部也是螺纹。如果你的钻夹头尾部是锥形的，就要车锥度了。

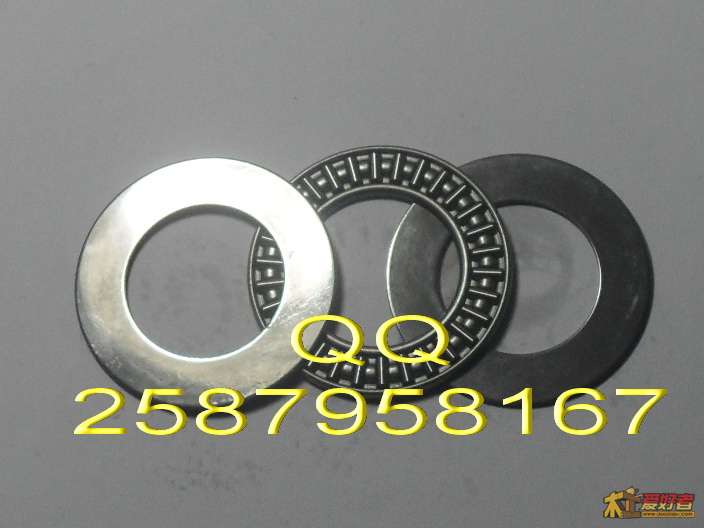

还有一点我认为很重要，尾轴钻夹头与轴承座之间应该加上一套平面轴承，就像这样的

http://item.taobao.com/item.htm? ... 0&id=3525514935
http://item.taobao.com/item.htm? ... &id=15828248163
主轴长度够的话加一套（三件，共4mm厚），尺寸紧的话加中间的一片，才2mm厚。因为尾座轴承原则上只承受纵向力，当尾座用作顶针时，轴向受力剧增，轴承座很容易磨损。当初我没考虑到，现在也在加装。

litterl板凳 · 发表于 2012-9-26 22:39:38

你真够专业的，佩服佩服

litterl板凳 · 发表于 2012-9-26 22:42:08

litterl板凳发表于 2012-9-26 22:39 9 T. ?! ~" W: j4 }: b/ X# A6 e: x
你真够专业的，佩服佩服

等你装好了，上图看看，我是门外汉只能模仿你的

litterl板凳 · 发表于 2012-9-26 22:45:40

litterl板凳发表于 2012-9-26 22:42 3 q) W0 }# \& O4 |2 @
等你装好了，上图看看，我是门外汉只能模仿你的

我今天定了主轴，轴承钻夹头等配件，他那里没有65的四脚卡盘，只好用了3脚的，感觉不是很好，你说呢
