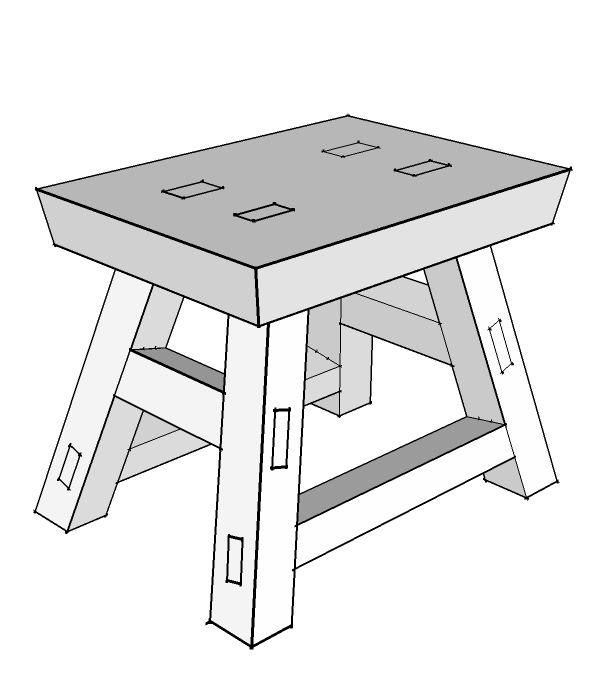

小板凳图样，有疑问

西岩76 · 发表于 2014-1-27 16:41:27

学习中，，，

jjdddr · 发表于 2014-1-27 20:32:42

原则上是斜卯斜隼的

jjdddr · 发表于 2014-1-27 20:32:52

原则上是斜卯斜隼的。

jjdddr · 发表于 2014-1-27 20:33:10

应该是斜卯斜隼的。

jjdddr · 发表于 2014-1-27 20:33:36

我学徒时应该是斜卯斜隼的。

jjdddr · 发表于 2014-1-27 20:33:56

我学徒时应该是斜卯斜隼的。

陪你一起做木工 · 发表于 2014-6-16 13:48:05

凳面侧面线划错了，也应该是按你放的角度，斜的划

卧蟲先生 · 发表于 2014-10-20 21:33:31

这个真的看得懂

能否给个木工桌的图纸简易的就行！

哈蟆工坊 · 发表于 2018-4-8 01:07:49

上班的猪发表于 2012-4-23 16:04 , o `# ^. l' B
一寸外两分，就是按比例，正常我们的小凳子高度是26cm，就往外5.2cm左右，实际角度是78.69 度。
1 ^- W8 K2 _( g( W! @4 Z7 z# e外八的凳 ...

深受启发

alessi · 发表于 2018-4-8 08:54:36

筱王发表于 2012-4-23 11:40
) r- y0 G& A. n2 ~3 U$ m; m" X# E- W一寸斜二分，实际干活时是用直角尺画一垂直线，用市尺在五寸处画一点，横边一寸处画一点，连一斜线，用活角 ...

这是鲁班尺，不是市尺！！
什么叫文化水平不高？？量制不同而已！！

w21 · 发表于 2018-4-8 09:33:14

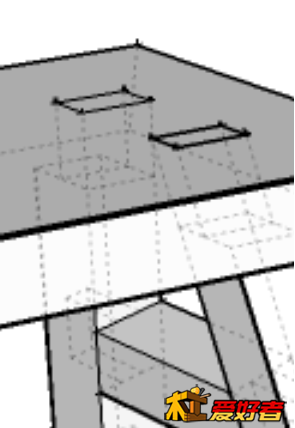

根据辛老师做的，下面的横撑在边上，对于凳面板比较薄的凳子，可以采取这种形式，是相当合理的。对于等面板 ...

根据辛老师做的，下面的横撑在边上，对于凳面板比较薄的凳子，可以采取这种形式，是相当合理的。
对于等面板够厚的凳子，只要两根短横撑就够了，但是腿与凳面之间必须用单边榫。

w21 · 发表于 2018-4-8 09:38:31

这就是所谓的单边榫吧。

你牛逼 · 发表于 2018-4-9 20:24:09

1寸=10分换成厘米就是1厘米放2个毫米找一个平面拿角尺垂直划线10厘米定点再从定位的地方平移2厘米就是那个斜度了矮的1寸2分高的一寸1分6 7 8都可以要是还不明白可以看我的作品四脚八叉里面有还有四脚八叉的隼是直的卯是两面斜的半套活是一面斜的
