dewalt dw9116充电器 原装110V和改装220V的比较

yxy

原帖由 haohan 于 2008-1-8 16:01 发表
得伟充电器电路图，希望能给大家的修理和改造这个充电器有所28912帮助。

电路图太好了，谢谢

z_528

成功了吗？学习中．

雾里看花

提示一下，改120v的充电器一定要看一下 D19  稳压二极管，  最好再串一个120v左右的才能保证正常，  否则会烧片子。

lxcsl

弱弱的问一下,开关管是图里的那个零件

yxy

原帖由 lxcsl 于 2008-1-21 15:41 发表
弱弱的问一下,开关管是图里的那个零件" />

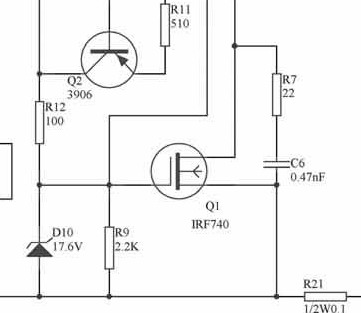

# X' G5 S, i+ k3 {0 O! SQ1就是

雾里看花

IRF740 是开关管子

雾里看花

我今天改好 一个DW9116   在220v 电压下  工作很好   ，
5 M  a' T  a1 L, M3 `各个器件工作正常，

雾里看花

商家卖的110改220的充电器就是改装了4处：
( J% V1 S8 X9 `0 O5 f; e* ^1 U( g1.电容旁的电阻换成15K。
2.散热器边的R38，R52上端引脚剪断，焊在一起。
( \, W( r9 d) o0 G! o) Q; @8 I( b3.R18 电阻拆除（200K）
) _% Z! V3 Y( ?. ]" i4.电容换成47微法，400V.
% C2 A3 G3 ^3 n2 [2 u& K; C8 U$ P   yxy朋友：  这种改法  有两点不妥  （1）R38电阻要换一下，拆掉两只33K并联电阻，换成2W.15k两只串联。保障原电位正常，（2）在滤波电容下面的稳压二极管是80v的，需要再串一支100v左右的才能保证 集成电路恒压电源在正常值里面，否则有烧集成电路的危险。商家没改，他不想让你用的长。

yxy

原帖由 雾里看花 于 2008-1-21 19:50 发表
" b& T5 @7 h- M( E商家卖的110改220的充电器就是改装了4处：
7 O, S" v- c4 L- _# {! P1.电容旁的电阻换成15K。
2.散热器边的R38，R52上端引脚剪断，焊在一起。
% l* Y, V/ ]% v3 Z' H" b/ w3.R18 电阻拆除（200K）
4.电容换成47微法，400V.
7 `) g$ {% N$ b   yxy朋友：  这种改法  有两点不妥  （1 ...

) d8 E* b6 x  w+ k& m高手终于出现了，掌声欢迎

yxy

请教一下：
2 O; P- d: W2 H% C5 |1 _: _- R我的充电器是110改220的，前些日子开关管击穿造成部分原件损坏，现在把所有损坏的原件换新后充电器插上220市电显示状态正常。接上电池后指示灯闪烁，但是开关管不工作，未能对电池进行充电，接下来指示灯快闪提示故障。是不是集成块损坏了？重点还要再排查那些原件呢？
请帮忙分析一下，谢谢

雾里看花

这种情况 就是我在上篇文章所说的 1， 集成电路 恒压源有问题，要串100v左右 稳压二极管。2两只原电阻并联  改串联的问题，电压过低，并联改串联，电阻增加4倍不行，检测会不正常的。  指示灯快闪证明集成电路没坏， 说明检测偏离正常值了。

雾里看花

1，两只15k电阻串提供集成电路工作电压是  10v       2， 恒压部分，稳压二极管+端是70v左右     3，R38电阻电压应该  在60-35之间变化。

雾里看花

有问题再提， 很高兴为你帮忙。

金山0118

大家好，我按照老师们的指点改好9116，具体步骤：
6 X0 P, G& H: l. H: h

110V改220V的充电器就是改装了6处：

1.电容旁的两只电阻R3\R2换成15K 2W。

2.散热器边的R38，R52换成2W.15k两只串联，上端引脚剪断，焊在一起

3.R18 电阻拆除（200K）

4.电容换成47微法，400V.

5，开关管换为IRF740

6，在滤波电容下面稳压二极管D19需要再串一支100v左右稳压二极管.
   插上电池红灯闪烁，应该是开始充电了，可是开关管温度过高，电容旁的两只电阻R3\R215K 2W也烫，感觉电路没有工作在最佳状态，还是就这样？清高手指点！最好提供监测点电压？

金山0118

另外，我改好后的9116，R38电压72V,集成电路恒压电源在11.5V,正常吗？
