DIY中的手提雕刻机仿形加工机具（10月28日第六次更新）... ...

流氓兵

做得挺好的！很用工---赞！！！

yt_cn

一山之驴 发表于 2011-10-13 00:52
滑道精度够吗？，改光轴也不贵

采用的是滚珠滑道，精度还好

胡海生

yt_cn 发表于 2011-10-8 22:09
“英雄汉”你好，偏心轮压紧机构中有一个浮动压板，内设回位弹簧。偏心轮压迫浮动压板，压板位移挤压工具 ...

$ g$ ^, V" \0 _% T4 J8 Z你好，偏心轮我也只是听说过，虽然能理解，但不太清楚里面的结构，回位弹簧怎么工作的？能否来一张显示回位弹簧的照片看看？

胡海生

yt_cn 发表于 2011-10-8 22:09
& i' K! A" A) T“英雄汉”你好，偏心轮压紧机构中有一个浮动压板，内设回位弹簧。偏心轮压迫浮动压板，压板位移挤压工具 ...

回位弹簧是不是类似螺旋状的？像盘状蚊香的俯视效果？装在偏心轮的背面？

yt_cn

胡海生 发表于 2011-10-13 07:06
回位弹簧是不是类似螺旋状的？像盘状蚊香的俯视效果？装在偏心轮的背面？

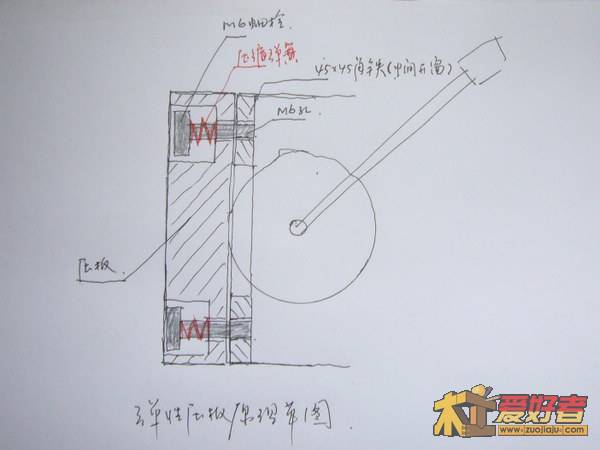

回位弹簧放在压板内，由芯轴（M6螺栓代替）和压缩弹簧及固定座（角铁）组成。偏心轮在长轴工位时（即压紧时），通过（角铁）开窗口推动压板，压板与固定座位移并推压工件；松开时，压板在弹簧的作用下回位到固定座上。刚为你画了一张原理草图，不知能否说明问题。
+ N$ _+ |, Q  |: f  Y1 V% g

( U' \; R% ~& V: n
/ `4 k8 m5 h( O( n

胡海生

非常巧妙、精妙、绝妙！！

AHJIJ1

学过机械设计吧

duanyz

yt_cn 发表于 2011-10-13 07:59
$ o/ {8 V" M& t' l" o. V回位弹簧放在压板内，由芯轴（M6螺栓代替）和压缩弹簧及固定座（角铁）组成。偏心轮在长轴工位时（即压紧 ...

1 y! k' W8 L; W$ X; i
2 ^' s# }, w# l( v2 e

. W) Z4 P4 X# x9 W8 a5 J& O: x+ ^9 g
2 V* ~! v7 `& j5 C% `! ?( c( C, z; O7 R5 S我记得白头佬的正装雕刻机也是用的这种夹持工件的方式的，不过他在轨道里面好像有一条齿条。

duanyz

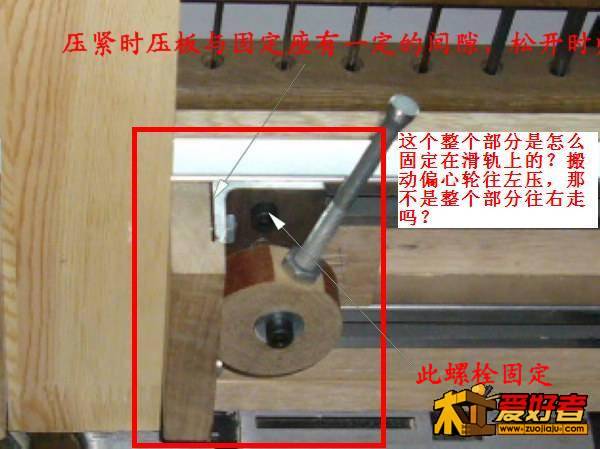

告诉我旋转偏心轮往左压，是哪个地方固定住了这个整个部分不让他往右移动？是偏心轮中间的螺丝转动顶住了底板吗？

yt_cn

duanyz 发表于 2011-10-13 21:40
) Q3 @/ |; Y4 X. Q1 t. n$ g9 U+ g告诉我旋转偏心轮往左压，是哪个地方固定住了这个整个部分不让他往右移动？是偏心轮中间的螺丝转动顶住了底 ...

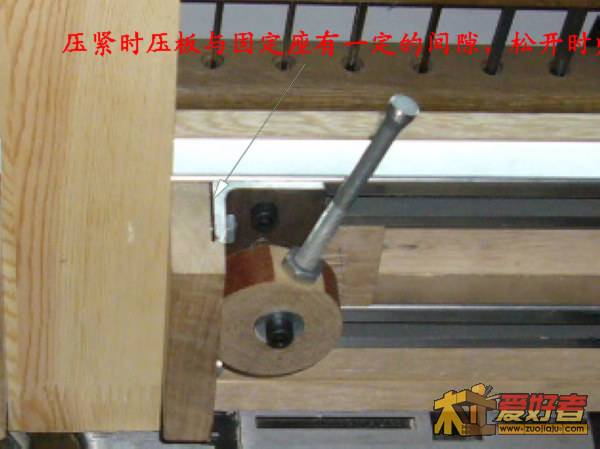

看图示：
+ `. ]3 Y+ ^+ C+ a; X
( H* ~  b) Z4 b7 }
! d7 }4 l4 V  m& l" D再看本帖35楼

duanyz

可是你这个整个偏心轮部分是可以左右移动的吧？难道每一次固定工件都要拧紧松开一次这个螺丝吗？

mayousai

学习了，很全面，很有用。

yt_cn

本非佳木 发表于 2011-9-28 21:21
关注，学习中！
请问雕刻机和倒装台是什么牌子的？效果如何？能告知是哪里买的吗？我正在想入一个。
谢谢 ...

' ]9 ~  g* a: m( D! g. A% q回复晚了，对不起。没有牌子，在网上买的。网址记不得了，这个网站你参考一下http://jifatool.taobao.com/?sear ... 0000063757329833.32

yt_cn

duanyz 发表于 2011-10-12 22:28

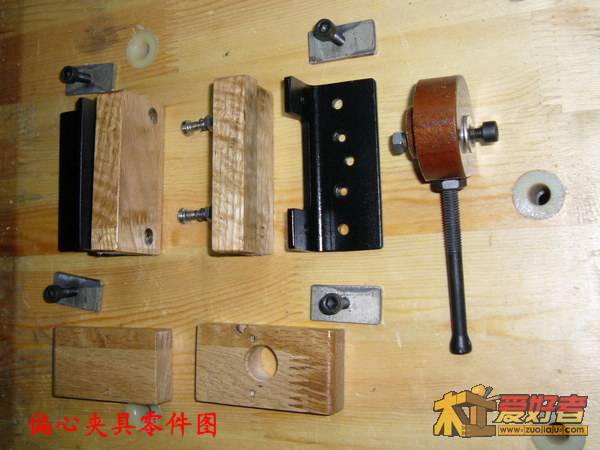

: X% q& I1 t4 t  Y5 Q3 }+ \, M& T; n楼主能不能上一个偏心轮夹具的拆解图啊？万分感谢！

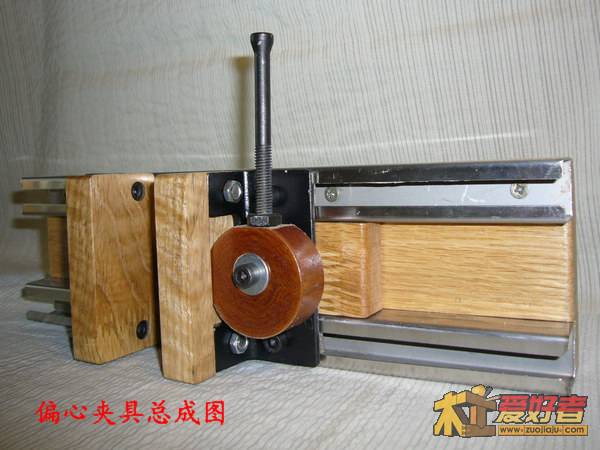

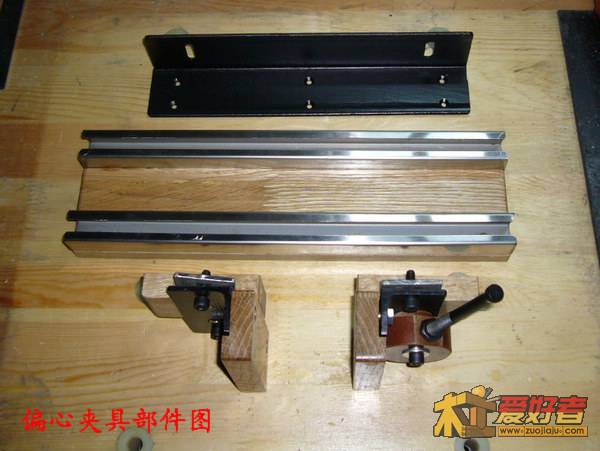

刚刚拍摄几张相关图片，你要的偏心轮夹具的拆解图在其中，回复晚了，请谅解！


/ |9 G+ O6 H4 b/ |5 c9 N6 b8 w

0 d3 s: }" C5 n! N7 ^( z

duanyz

yt_cn 发表于 2011-10-18 19:33
刚刚拍摄几张相关图片，你要的偏心轮夹具的拆解图在其中，回复晚了，请谅解！

5 [2 Q' F' a& G- T  @  C' o谢谢楼主的热心指导！
