求助 DIY个能雕刻灰度图的激光雕刻机

[复制链接]
发表于 2021-4-20 14:55:09 | 显示全部楼层 |阅读模式

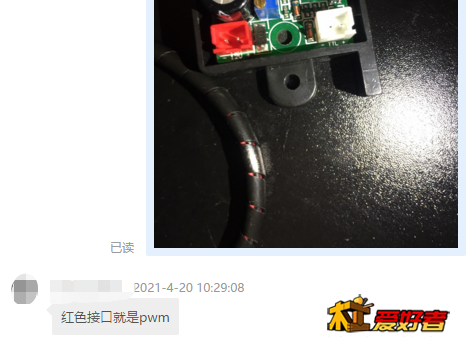

   求助大神们  本人打算DIY个能雕刻灰度图的激光雕刻机,特意买了个激光器,但激光器的驱动器输入信号是TTL的 ,而主板输出的是5V的pwm脉冲,咋办?将pwm转成0-10v模拟量直接接激光驱动的12v电源可以吗?/ y! O; T5 K4 u
发表于 2021-4-20 17:31:43 | 显示全部楼层
m3板子不是直接就有10V模拟电压输出吗?灰度图激光雕刻有什么好的,一片黑啊........
 楼主| 发表于 2021-4-20 18:04:36 | 显示全部楼层
nini21800 发表于 2021-4-20 17:31. }! }# n3 H7 |3 f8 ~  l
m3板子不是直接就有10V模拟电压输出吗?灰度图激光雕刻有什么好的,一片黑啊........
. e; g, n' v$ @0 z
可以雕刻照片啊
( e6 ?# ^& @, b% J
发表于 2021-4-20 18:38:08 来自手机 | 显示全部楼层
雕照片是用点的,不是控制激光功率
发表于 2021-4-20 21:18:15 | 显示全部楼层
春田工作室 发表于 2021-4-20 18:38
4 O% s" e$ z/ A* A6 v. [雕照片是用点的,不是控制激光功率
; ?5 D& r. G9 ]6 o1 |' W: ], ^
正解。
6 j1 V& ?1 z, f- L6 ?; }' i+ A' |7 I
发表于 2021-4-20 23:19:33 | 显示全部楼层
激光是 输入是 0~5V  ,雕刻机系统输出是 0-10V  你正好说反了 。 说话都不利索  哎 。$ J& f1 M& @, I3 V
2 U, A' w# U5 Y; j. \" m0 p( m# j
很多雕刻机系统是 支持 0~5V  0~10V 2种的 。 一般 板子上都有个调线 。可以自己选 。没有的 也没关系 。
6 A& R& i% D, w
4 R! Y; c2 v1 t给0~10V 好了  反正超过 5V  都是最强 。 比如 系统里 10V 是对应24000转 那你速度设置 最高12000转好了 。
# ^1 Z8 s) C7 f) q- D4 t) C
7 u! C5 d) r: V) A, x& m  O0-12000 转 其实对应激光 就是 0~5V 。自己多动下脑子 。这种事 想想 就知道了 。& n1 \, T; n) ]1 F( }. I0 |$ S
2 W( ~/ I; {& T1 L, O
办法总比困难多 。
7 E" i( T$ k" H. S% X  `" F/ R, [9 X8 H
 楼主| 发表于 2021-4-21 09:39:12 | 显示全部楼层
湖湖 发表于 2021-4-20 23:19
0 e- `2 l& i/ _5 b& d5 q3 r9 @激光是 输入是 0~5V  ,雕刻机系统输出是 0-10V  你正好说反了 。 说话都不利索  哎 。& X0 x$ j0 g$ O4 n$ B/ c

6 }) {' O# x1 M! g很多雕刻机系统 ...
0 M: \2 B& z$ m% `+ E

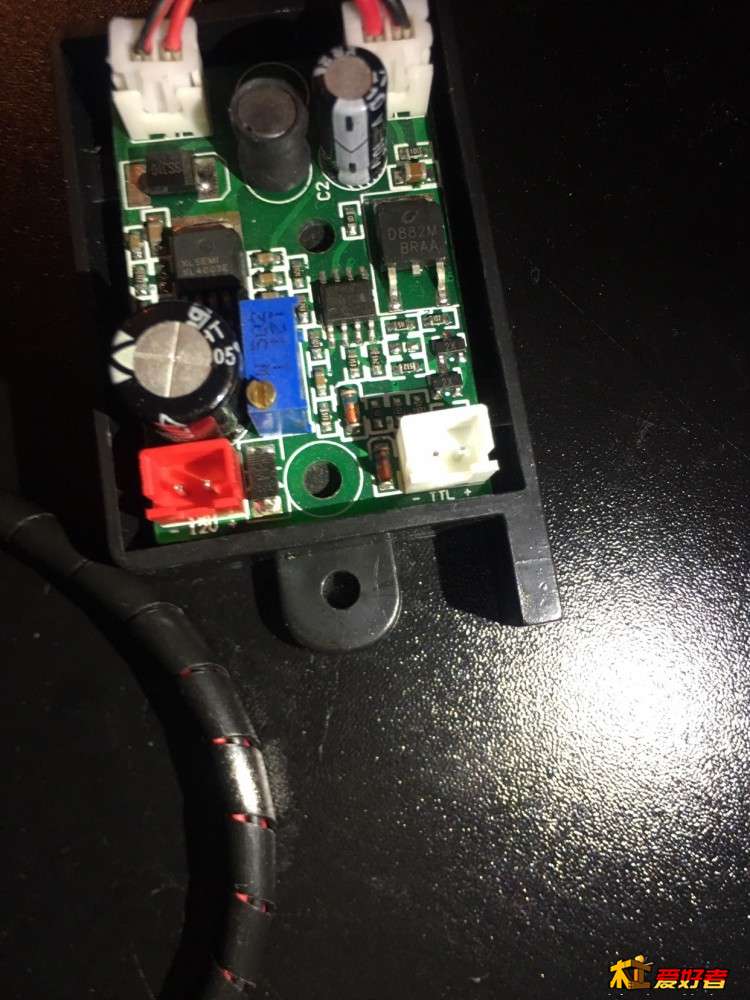

我现在的激光驱动只有TTL输入 TTL只是开关量  调不了光  电源输入口是12v,没有5v接口
发表于 2021-4-21 09:44:38 | 显示全部楼层
木工爱好者CNC 发表于 2021-4-21 09:39
/ j7 M0 U2 M) D1 P5 N我现在的激光驱动只有TTL输入 TTL只是开关量  调不了光  电源输入口是12v,没有5v接口
& e$ x/ h, F4 T* h: a+ R
TTL 就是 0-5V 调功率的  但是激光别指望能调多准 。+ P! A3 Z- q7 v
 楼主| 发表于 2021-4-21 10:09:24 | 显示全部楼层
湖湖 发表于 2021-4-21 09:44
8 A6 s2 R$ m* K& C3 ?TTL 就是 0-5V 调功率的  但是激光别指望能调多准 。

, }. D1 T+ T( ?7 h/ s/ f& x不对 应该说TTL相当于IO 高低电平 高电平5v 并不能线性调节 不过如果接5vPWM脉冲靠频率控制理论上也是可以控制雕刻颜色深浅的4 @4 N+ K( N# H3 a" M
