刻小字笔画为什么刻不全?(AC)

[复制链接]
发表于 2021-2-3 11:37:02 | 显示全部楼层 |阅读模式
经常有人刻标牌小字设置了深度后发现笔画刻不全,其实这个道理很简单,刀是锥形的,越深切口越宽,如果你用了二维区域清除策略,设置了深度比如1毫米,那么他是深度优先的,笔画细的地方和尖角位置如果按照设置深度加工就过切了。/ _& k) Q- i: ?* M
# O; W) E* u# P5 b# ?# R& r

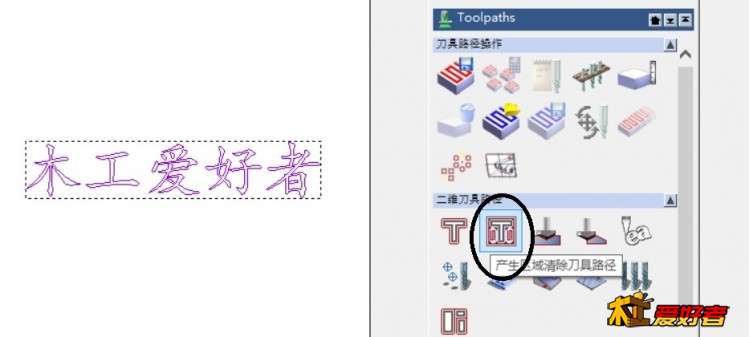

) i* P6 S# Z  p* R% M 2.jpg , ]# h- G% u9 s" `9 a+ x
" R8 e7 j8 S% Y# ^& ]$ x1 }$ s( h

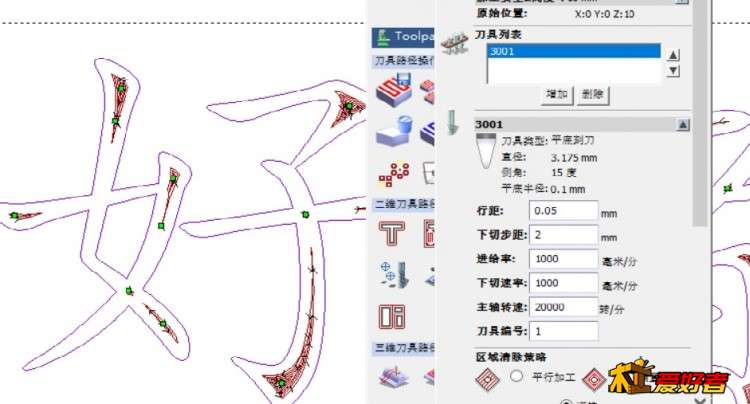

上面选了区域清除,可以发现细的地方没有出现刀路1 R$ L, i' B$ @% t+ w) H
3.jpg ) N* h' p" j8 ]

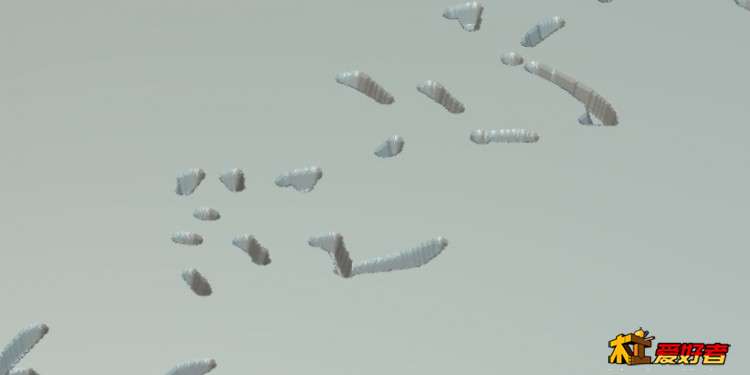

% P3 X6 l3 M7 J" J5 Y$ `) g. e! x仿真这些地方没有刻出来
, @2 c4 P! H  U6 ~5 V& E
5 Q2 A6 p% t: ^- N 4.jpg , m% k( A, G0 Z) ?
2 F, K% u, m7 R+ X/ ?& {- U

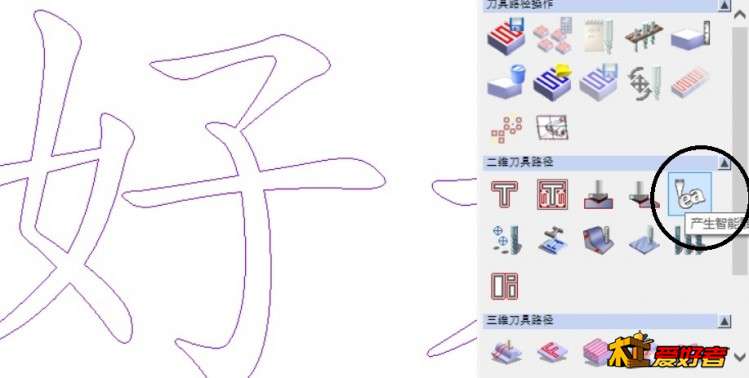

选只能雕刻策略2 y0 h" }  h: p5 V+ u: q8 T
+ j/ i- l, g7 r8 l; F5 d/ W: O9 U7 f$ h( J$ R1 h4 E

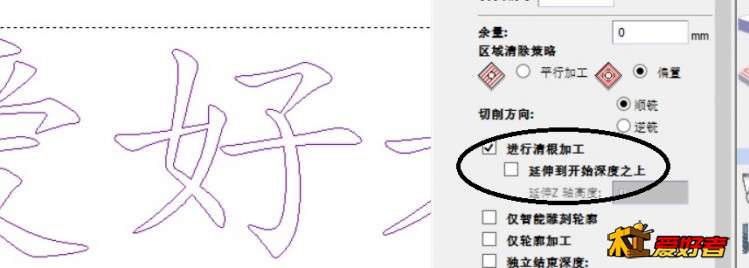

一定要把清根选项选上5 {) p8 u+ y! [% G
$ I4 D/ e0 ^+ S' Z5 A' j/ f
6.jpg 9 n4 i8 t$ u' T$ G* K9 ^9 b

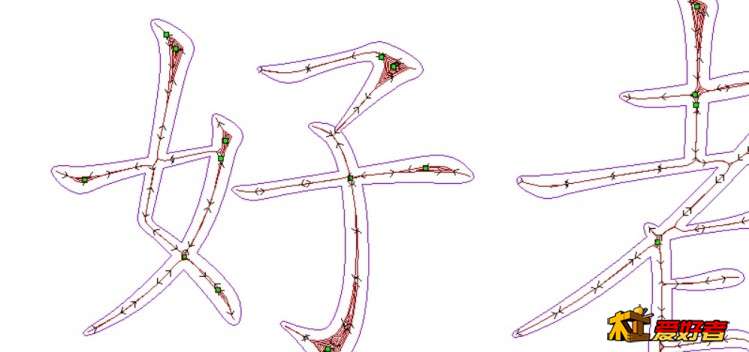

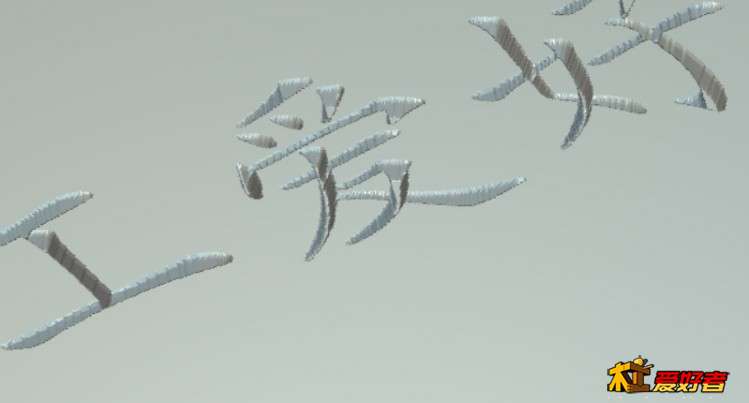

. [! k% o0 w1 M4 p% N* r5 A再看看效果$ c/ k9 A3 d2 ~3 c$ l+ p

评分

参与人数 1刨花 +10 收起 理由
随风666 + 10 灵感点亮生活

查看全部评分

发表于 2021-2-3 11:40:45 | 显示全部楼层
学无止境啊,又学到了,林大大能不能做一下2018的教程啊,这个老版本的软件没有啊
发表于 2021-2-3 12:39:09 | 显示全部楼层
学习
发表于 2021-2-3 12:39:10 来自手机 | 显示全部楼层
用V-bit也可以吧,不过没有平底。
 楼主| 发表于 2021-2-3 12:43:29 来自手机 | 显示全部楼层
心佛即佛 发表于 2021-02-03 12:39
% U2 B& \: n/ k% Q7 S8 x用V-bit也可以吧,不过没有平底。

5 X, Q' U0 z1 T9 v一个意思
发表于 2021-2-3 13:29:54 来自手机 | 显示全部楼层
林大夫 发表于 2021-02-03 12:43
* s4 J* r- ~( N4 P' ?) o  ]一个意思

3 X+ p3 N& V4 ^$ U& j/ U3 ~跟精雕三维清角也一个意思
 楼主| 发表于 2021-2-3 13:45:00 | 显示全部楼层
心佛即佛 发表于 2021-2-3 13:296 f( o- {8 x2 h' V- X2 a
跟精雕三维清角也一个意思

' [( d- V6 }! N4 i& |( {6 z天下文章一大抄
, B( b& G# ^6 d/ ~" q
发表于 2021-2-3 14:32:43 | 显示全部楼层
大神都在,请教下中文单线字怎么搞?
发表于 2021-2-3 14:50:10 | 显示全部楼层
3KS 发表于 2021-2-3 14:328 J4 U1 L+ B6 [, ^7 M
大神都在,请教下中文单线字怎么搞?
5 k* i4 A. p3 V8 Z0 O' ]
单线字必须自己描或者用其它软件出矢量线,至少AC是没有这个功能的。* [4 l2 @2 G  G3 l4 h9 Z! ]
发表于 2021-2-3 14:50:57 | 显示全部楼层
又见林大夫,看来是安全着陆了
! e( p. X7 ~; c. F0 M: c
发表于 2021-2-3 22:04:34 来自手机 | 显示全部楼层
林大夫再传授一些知识吧
发表于 2021-2-4 00:16:49 来自手机 | 显示全部楼层
我去,居然有这功能9 O* }- _$ k3 r4 N0 b. G6 t4 z
我一般都用笨办法,直接把刀改细,骗软件,软件很傻的有时候
发表于 2021-2-4 01:25:58 来自手机 | 显示全部楼层
8090 发表于 2021-02-03 14:50, z' a# i& }7 u- w5 ^0 y* G
单线字必须自己描或者用其它软件出矢量线,至少AC是没有这个功能的。

. e' |# \3 Y# P( {9 ~秒个鬼 精雕自带几种单线字体 实在不行cad 先把字打出来再倒出来 描字确实太慢了
发表于 2021-2-4 05:16:43 来自手机 | 显示全部楼层
我看抖音有用大角度刀 一刀过的
发表于 2021-2-4 10:19:56 | 显示全部楼层
绶殇 发表于 2021-2-4 01:255 Y* z. I; r1 J" A( ~1 S
秒个鬼 精雕自带几种单线字体 实在不行cad 先把字打出来再倒出来 描字确实太慢了

# K" u* Z) t; H# s7 o看清了再回复,1、我说的是AC没有这个功能,不管什么字体在AC里都是以图片的形式生成,转换成矢量就是轮廓线;2、第三方软件生成矢量线,不晓得你说的CAD是不是第三方软件,我不会CAD,但会用CDR自动生成中心线并保存为矢量线,再导入AC里做单线字。" \  a" p0 U. l8 @
