Mach3USB卡电控箱接线求助

爸比造

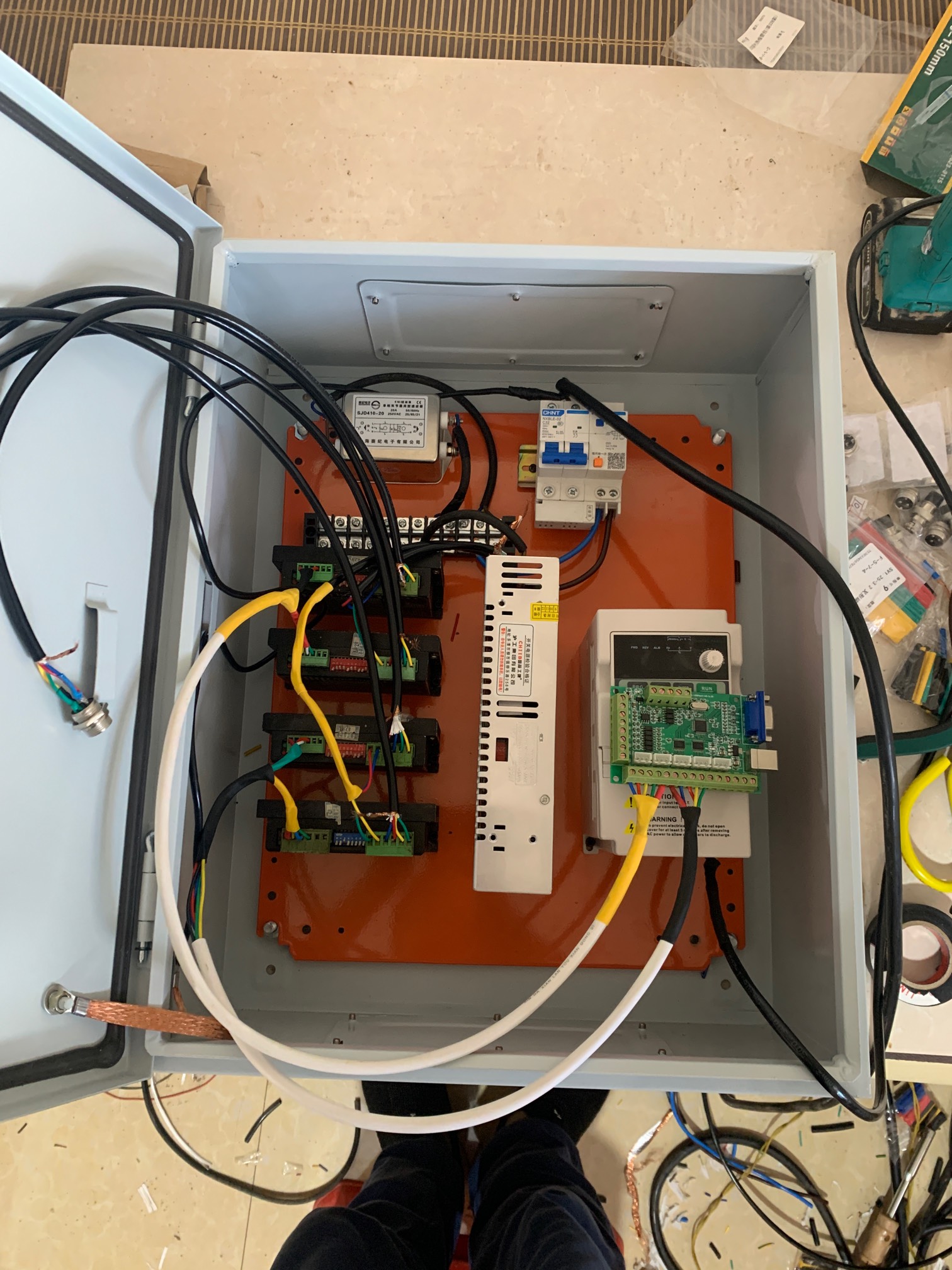

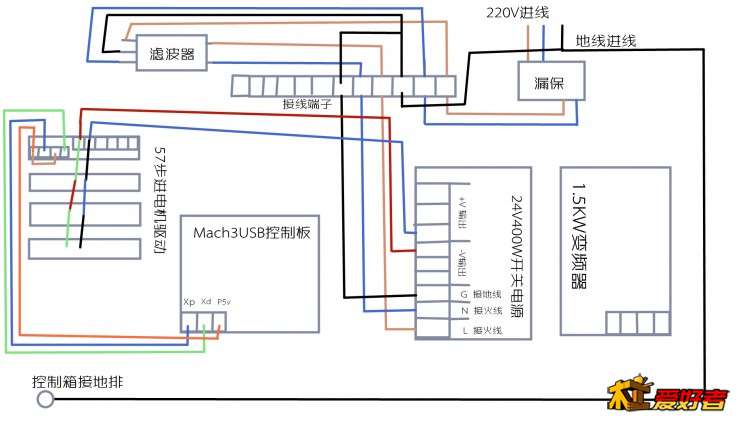

昨晚接线了一晚上，接了估计有一半，剩下变频器，原点开关，电源开关，急停开关等一些小配件还没装，然后由于本人纯小白一个，接线都是按说明接的，怕接不对，草草画了一个接线图，求助论坛里的大佬们看看，线路有没有问题~先行谢过了~
/ N2 Q+ z) V+ R+ E; I3 j7 ]! g

爸比造

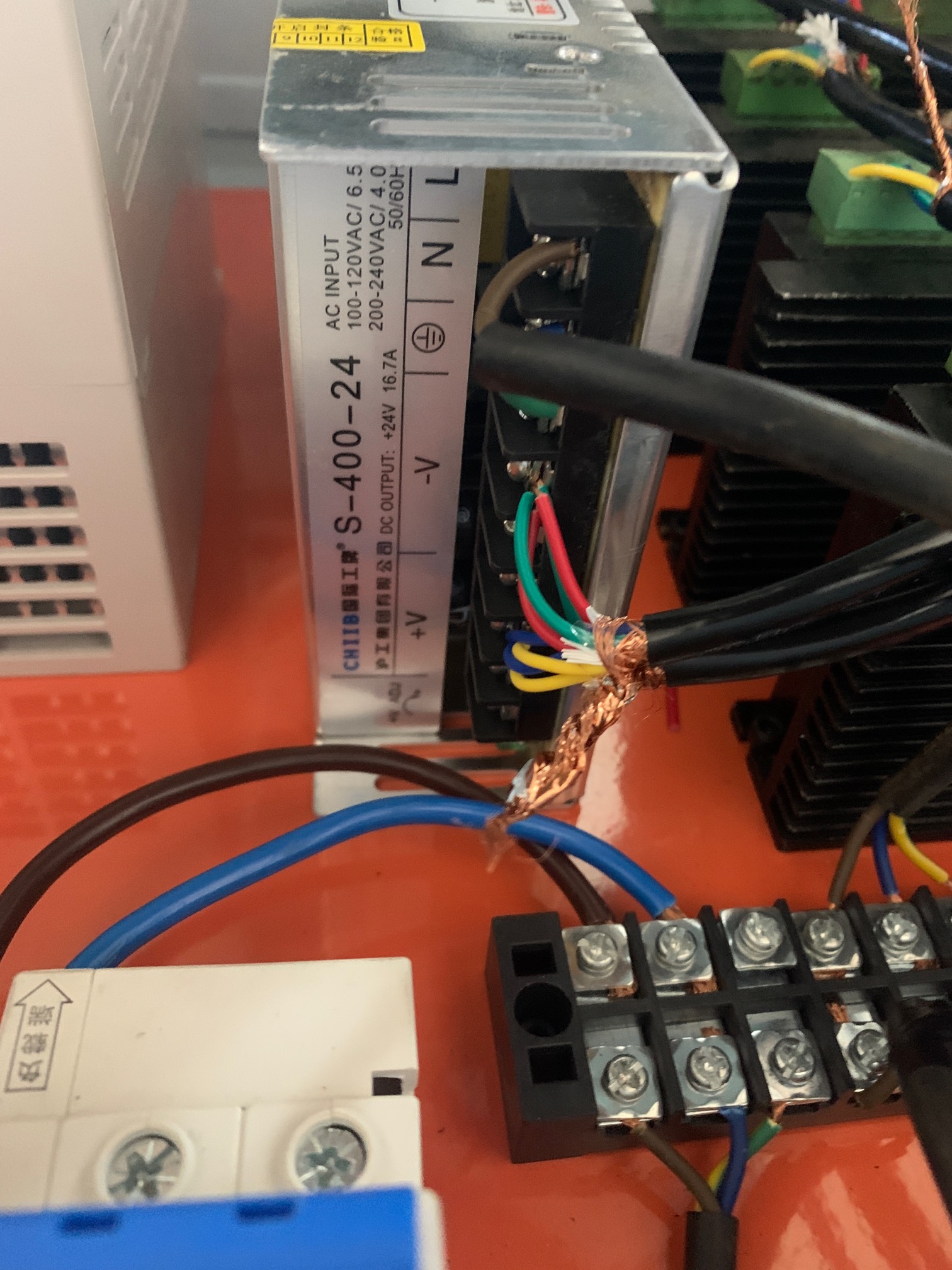

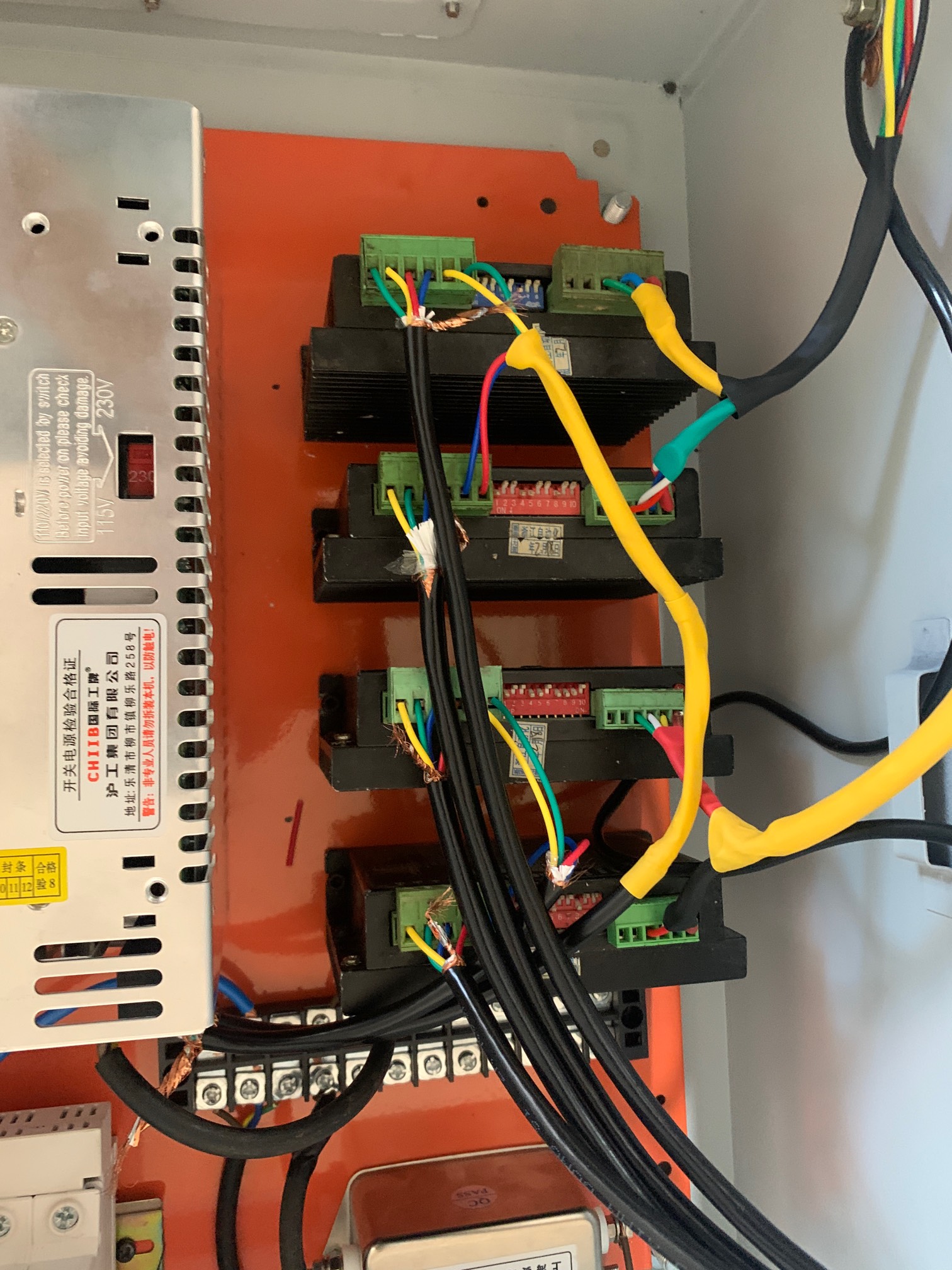

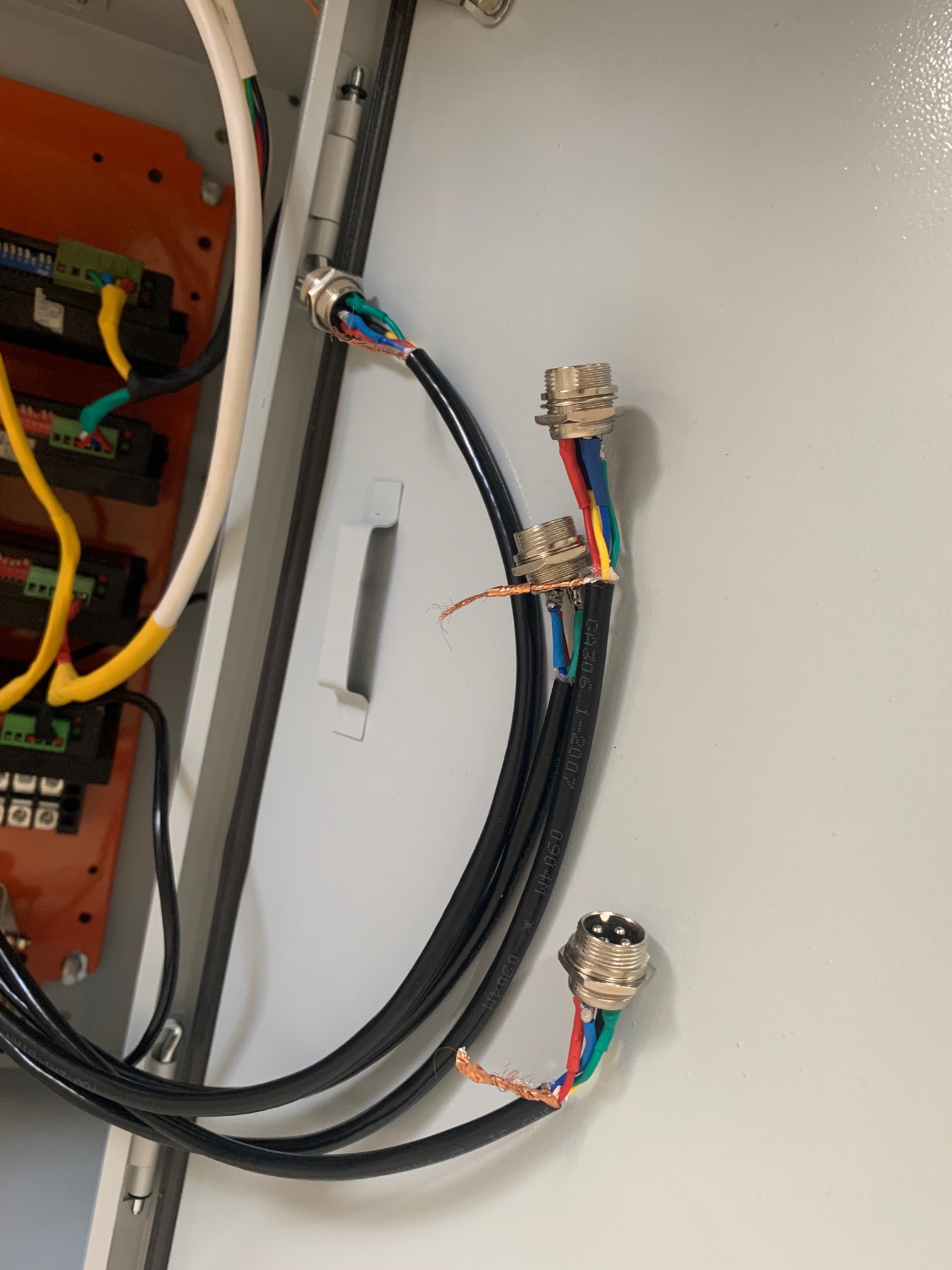

接的比较乱屏蔽线的屏蔽层一端全部接一起，接到电箱的地排可以吗？
1 j/ h) k: ^$ F2 J' e
- G. a! l. y& u1 ^! m8 H

& J6 S) M4 P  |1 f4 k4 F
) |) i1 M! N% o3 ^3 F0 g

爸比造

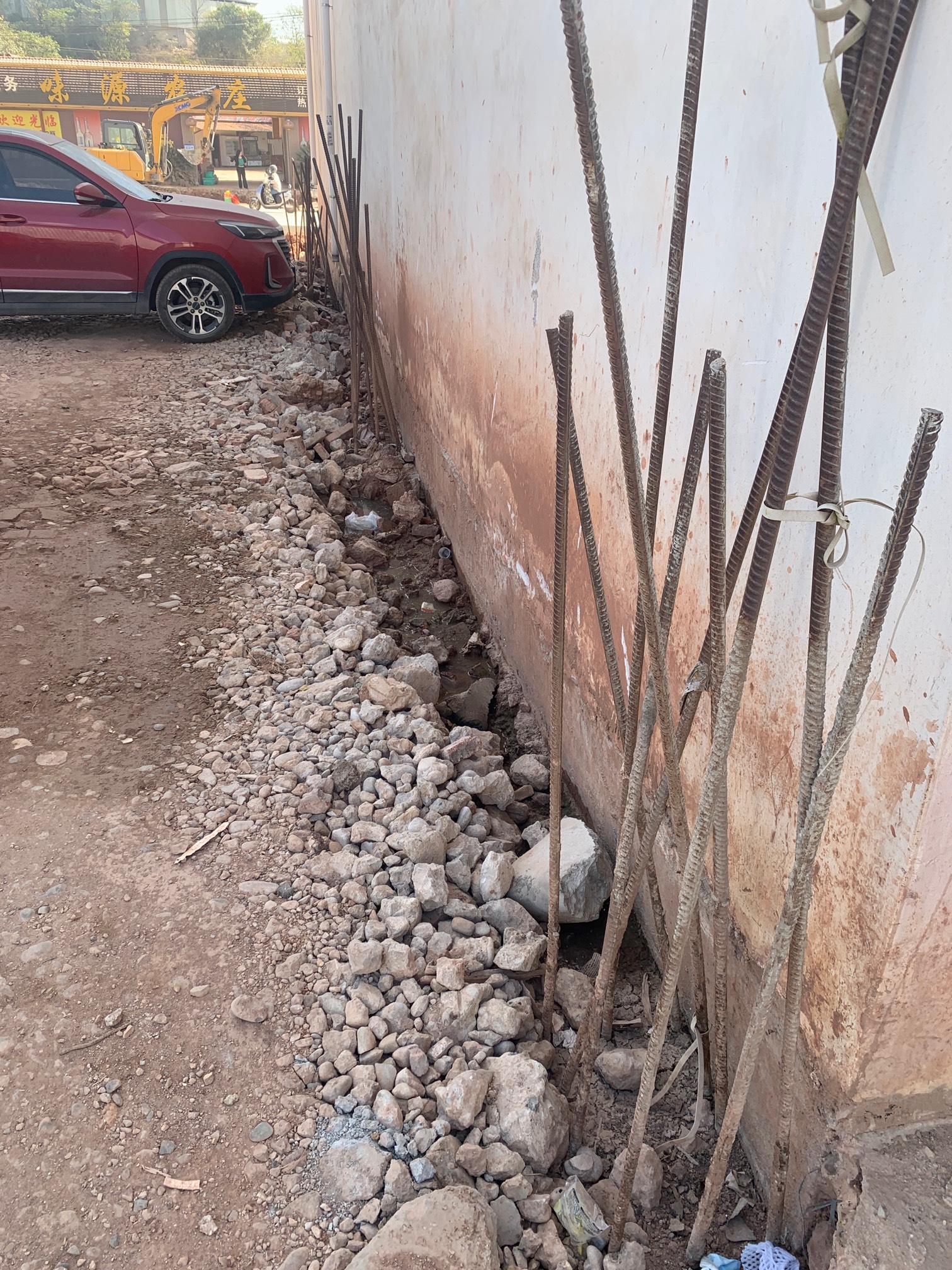

我这里没地线，想从这些钢筋里挑一根，接根线连过来当地线，不知道行不行

会飞的二师兄

没地线也可以的！

爸比造

不知道这样接行不行，就怕接上电把东西烧坏

爸比造

会飞的二师兄 发表于 2020-11-18 10:37
$ _( z1 z0 K6 s. v! o! z没地线也可以的！

* r- R& `+ ~7 X' z; L# [2 s9 w接地线安全吧，而且听说干扰会更少？我也不懂，都是看论坛学的

阿云

这个开关电源不够力，电流太低了

爸比造

阿云 发表于 2020-11-18 10:43
这个开关电源不够力，电流太低了

要换48v的吗？

爸比造

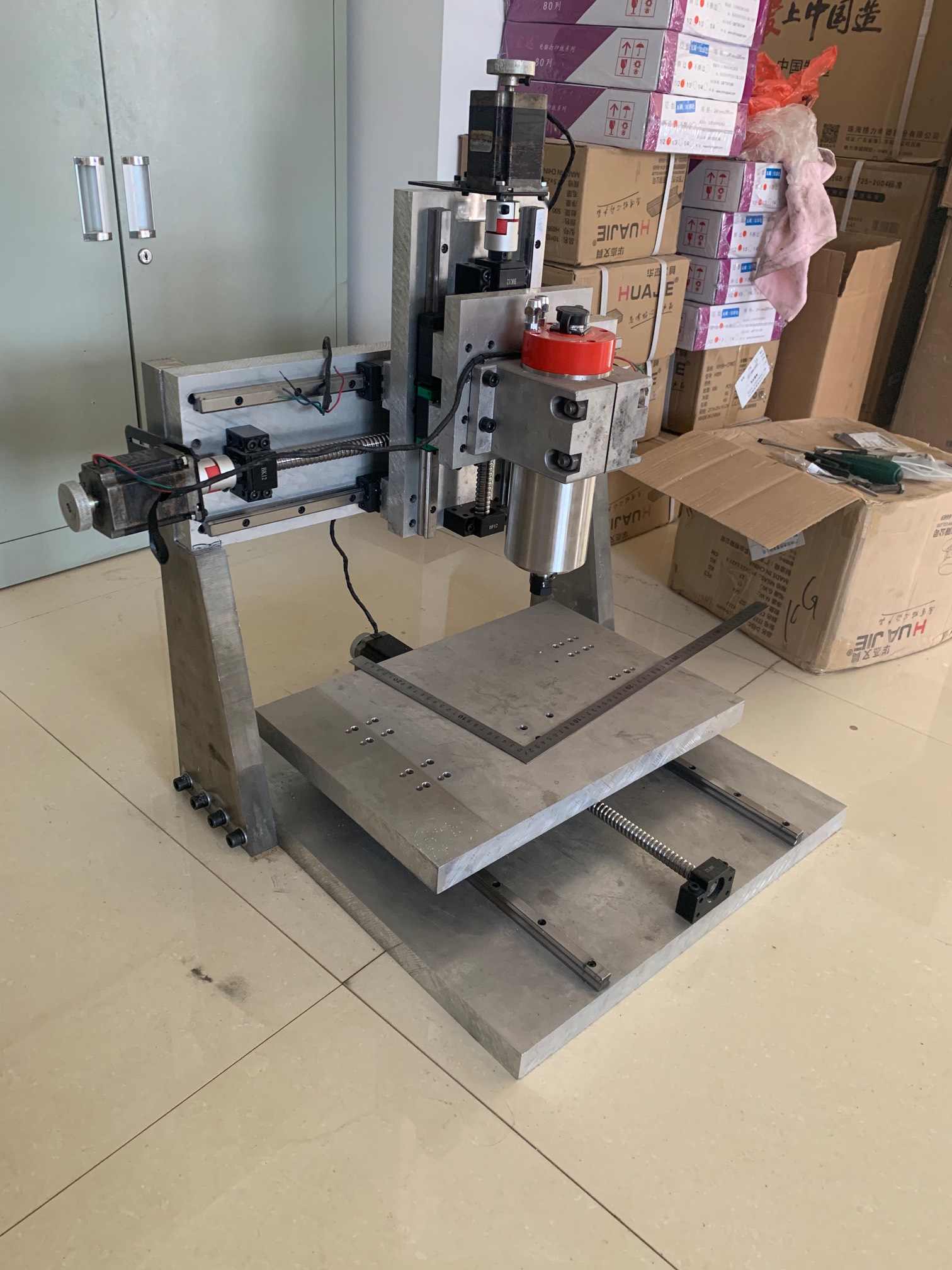

附一张机架图片，龙门太高了点，刀尖碰不到台面，买了一块2公分厚的铝板，准备加上去，中间再当一个不锈钢水盆

爸比造

1 V& |0 `; Q  V" s# m9 U

忘记1479

可以把主轴向下挪挪

爸比造

忘记1479 发表于 2020-11-18 12:22
可以把主轴向下挪挪

不挪了，买了块两公分厚的铝板加上去，正好中间夹一个不锈钢水盆当水槽用，水盆便宜呀

zhrihua

底座会不会单薄了些

爸比造

zhrihua 发表于 2020-11-18 12:54
底座会不会单薄了些

应该还好吧，500×500×30的底板，450×300×30.的台面，台面上准备再加一块450×350×20的铝板，立柱和横梁都是30厚的铝板，z轴25厚铝板，主轴底板20厚

lsp5454

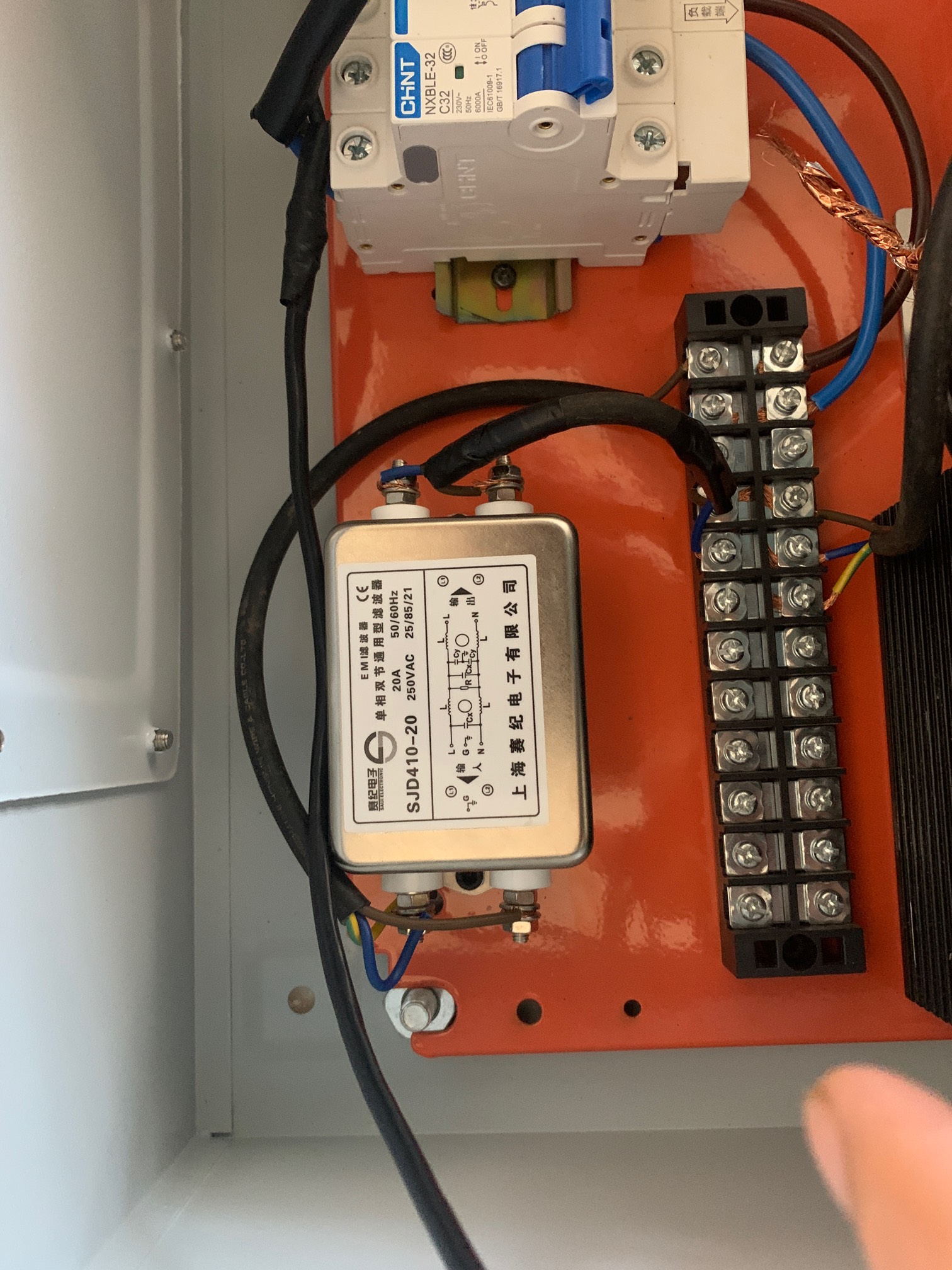

变频器前必须要有独的滤波器，
正品的开关电源都是自己带滤波的，前面的滤波器可有可无。当然，最好有
