【测试】自制电子寻边仪打表精度测试

[复制链接]
晓制造
发表于 2020-8-14 09:38:19 | 显示全部楼层 |阅读模式
在做这个小东西之前，就考虑过出来后精度能不能不超过5丝，不然就是垃圾了，自己做的CNC自己心里清楚，感觉问题不大。本人经常玩金属加工，所以做的这个只能用于金属。- I6 L5 {9 G! `6 \+ X! i+ u

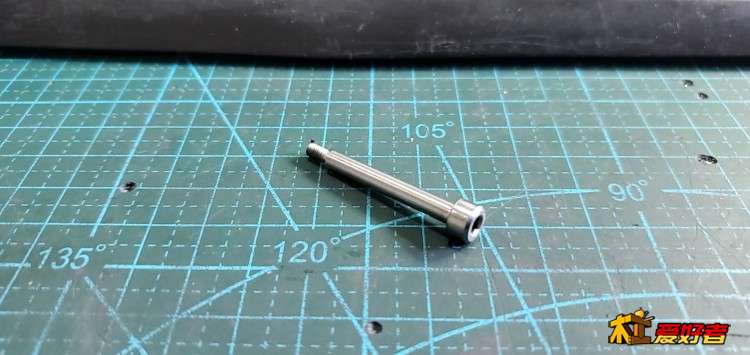

测试头是用304不锈钢手工打磨出来的，原螺帽6.952mm，打磨至6mm，实测5.999mm。
3 [0 f5 B, j' F- I' K# [主轴装上寻边仪，不分角度，不用旋转，当测试头碰触工件时，寻边仪发红光，再将主轴移动-3mm，寻边完成。

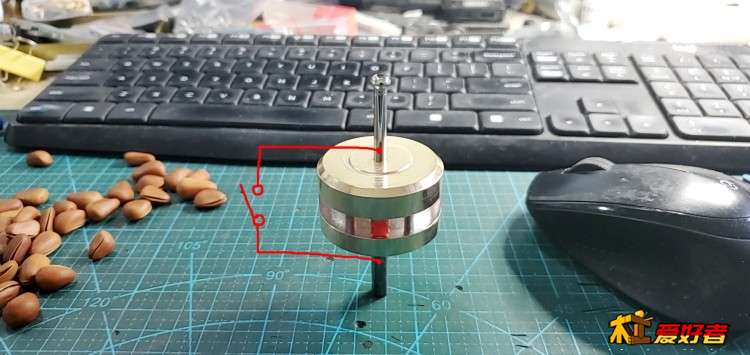

" b" g0 [9 g, I! p* O5 ^! }% v9 f下面画了个简易图，其实需要联机也很简单，取出电池，用鳄鱼夹连接轴和探针就可以了。
1 p" J, s; K) Q0 O( y; }0 R! Q打表实测结果让我开心，三丰千分表，测试头跳动只有3格，0.6丝，远超心里预期。6 Z" U" ]- X0 a2 J8 A0 S/ ?+ G! X0 I
% _5 E5 X3 U, M8 g/ s  k
000.jpg & Q5 u7 d- i% Q$ o

+ p" E1 `3 f' t0 O0 |9 o 001.jpg % R+ F# [3 \6 Y+ u/ h* e6 T; C

+ @( w4 W" j" I, K" g 002.jpg 3 e2 s+ i5 u5 t8 o4 A
9 g; a, _, }& n3 n

9 t- v1 X1 z; E2 k) l
回复

举报

梓檀58
发表于 2020-8-14 10:00:45 | 显示全部楼层
成功了
回复 支持 反对

举报

lzzasd
发表于 2020-8-14 10:19:02 | 显示全部楼层
探针内无弹性机构     碰到了应该会变形    降低了探测精度
9 p) j$ d) H1 Y. I, S6 `
回复 支持 反对

举报

晓制造
 楼主| 发表于 2020-8-14 10:29:13 | 显示全部楼层
lzzasd 发表于 2020-8-14 10:194 U& e1 X/ Q# v, u8 s* N) J
探针内无弹性机构     碰到了应该会变形    降低了探测精度

, g, w+ q& D" b* W原理等同于对刀块，0.1的刀都不担心，这个有啥顾虑呢？- W4 Z! H7 c6 @( H3 o$ g7 B* m
回复 支持 反对

举报

湖湖
发表于 2020-8-14 11:48:38 | 显示全部楼层
晓制造 发表于 2020-8-14 10:29
, ^* [$ [3 @9 d" I; F# }- O' T, \原理等同于对刀块，0.1的刀都不担心，这个有啥顾虑呢？

  W0 R9 M0 b9 k寻边的目的是用在2次加工上。所以一般寻边仪要求精度是很高的。如果要求不高 那也没必要用寻边仪了。
% U- P- q- {4 J( _, ?8 q( m3 Q/ n7 J, F4 b% Z
至于一次加工 是根本用不上这玩意的。4 D8 D6 V: q  q7 P& y; a7 X
回复 支持 反对

举报

晓制造
 楼主| 发表于 2020-8-14 12:36:07 | 显示全部楼层
湖湖 发表于 2020-8-14 11:480 W, O6 h1 w! c8 D# ?1 U
寻边的目的是用在2次加工上。所以一般寻边仪要求精度是很高的。如果要求不高 那也没必要用寻边仪了。
" y3 W2 B) o6 h& O, D7 S! Y. b0 E
- T9 c8 `8 d* _! E; l! G. v: U ...

( j$ g( n( t8 l2 z2 d7 T4 q当然是用于二次加工，但我的主要用途是找B轴中心，这个精度不够么？
5 w' u4 T( M; I# l/ C" ?& m
回复 支持 反对

举报

湖湖
发表于 2020-8-14 13:13:05 | 显示全部楼层
本帖最后由 湖湖 于 2020-8-14 13:17 编辑 6 [; q4 E: m0 V: R
晓制造 发表于 2020-8-14 12:365 b3 [; q; C& }2 C9 G' {+ r
当然是用于二次加工，但我的主要用途是找B轴中心，这个精度不够么？

1 ^$ M! c# l- ^/ c+ XB 轴中心 不用这么找啊。。。。。。。。。。。
4 n9 e* |" Y- j- D) I4 _8 a  Q7 x1 y: e6 e+ @* c  l
如果是4轴 那个中心很好找  如果是5轴 也只要找1次 只要你机器有机械原点  找1次就行了。8 {4 h0 ^  q8 u  U; B1 M

( K7 P5 k" U. o" M& X* ~0 `8 y0 i: A' }$ s# k" D$ @  U
4轴找法跟车床一样。铣1刀 就知道了
% I4 }% z$ U* m$ j
/ r* p. g6 b/ V" s7 L0 D
, l  b6 c1 M1 M$ |/ n& d7 Z5轴就铣两刀8 G: ]! f- \* p+ p
# J% w- A0 u) L, I
回复 支持 反对

举报

晓制造
 楼主| 发表于 2020-8-14 13:37:27 | 显示全部楼层
湖湖 发表于 2020-8-14 13:134 U' @- T) U2 j; ]) x# V! l
B 轴中心 不用这么找啊。。。。。。。。。。。: E: U- k" K& C- s4 r8 j

; \  ^! l# y/ v8 C如果是4轴 那个中心很好找  如果是5轴 也只要找1次 只 ...

- |5 X! v% z# C  E  {- |' c9 D我的B轴是装在实验板上的，随时拆卸，每次找中心铣工件太麻烦，若是方形工件呢？$ J9 u$ z5 b  @+ ?7 T
这个B轴的加工平台是利用自身旋转铣出来的，所以很标准，找中心只要用寻边仪找平台的边就行了，不伤工件，不伤平台边。
" r% d0 P, Z; E$ @; D! v0.6丝的精度，找出来的中心也差不到哪去了。
6 q; O* y* Z) o1 P. ]7 m
回复 支持 反对

举报

湖湖
发表于 2020-8-14 13:42:02 | 显示全部楼层
本帖最后由 湖湖 于 2020-8-14 13:50 编辑 ! c9 q! f3 @/ M* f* B
晓制造 发表于 2020-8-14 13:37
# S# m& a1 j, x& P. ~我的B轴是装在实验板上的，随时拆卸，每次找中心铣工件太麻烦，若是方形工件呢？$ M( n' _* E; B
这个B轴的加工平台是利 ...

/ ~* _. P& s4 ]" @# R, j( i哦 都行 。 或者干脆做个标记。。。0.6丝 还是0.6毫米。。。。! x+ }" B* |$ c! x2 y

  R/ ~6 J: [" S/ `5 |/ c' X; G0.6丝不可能的啊 0.006毫米？ 要是 0.6毫米 这个精度太。。。。。。没使用价值。 而且左右各一次 就是1.2了。。。2 x' T7 z* _/ f) ~' u( D' m

8 Z6 v$ d, G  }( X( x; W0 G0.006左右各1次 是0.012 你这个明显达不到的。6 Y' [6 A3 y) h
# ~8 K% e8 s5 X5 s& l  ?$ M
就算0.12 对于B轴来说 误差也是非常大的。 6 b" Q' M7 a! I

% F/ l- d- r9 b" [8 \$ `" F) [误差 +- 0.02 ~0.03 在机械上 才能算精加工  ; T) O3 l: [4 R: P
3 Q7 _" A  X1 [" W+ y% [# L" W, c
, ?% g+ t1 G# L0 m# v, }
+- 0.05~0.1 算正常加工- |$ ?& F3 b+ s7 m' K
+- 0.07~0.1 算粗加工
9 O# w7 e- z* }8 `3 v9 v( c' `5 l4 E/ F# g, X9 b
+-0.012 那是精密级加工了 很牛逼了 哈哈哈
$ F6 |' K. @2 q% V3 o. z/ ]! |5 ?2 V0 t6 N3 D+ @# o. ?( e
回复 支持 1 反对 0

举报

晓制造
 楼主| 发表于 2020-8-14 13:46:08 | 显示全部楼层
湖湖 发表于 2020-8-14 13:42
! L# D$ I. h4 n7 y哦 都行 。 或者干脆做个标记。。。0.6丝 还是0.6毫米。。。。% G- g4 O' p+ p

5 U' d! f- m0 {5 Y" Q' |% `0 d0.6丝不可能的啊 0.006毫米？ 要是 0.6 ...

. k) v! @! Q# J) A- z为什么不可能？没看视频吧？
' F2 C+ g  F6 K. r$ C& d
回复 支持 反对

举报

晓制造
 楼主| 发表于 2020-8-14 13:48:54 | 显示全部楼层
湖湖 发表于 2020-8-14 13:42: K( v' L4 t$ Z4 p& i$ r
哦 都行 。 或者干脆做个标记。。。0.6丝 还是0.6毫米。。。。- i' q+ z. ~! U: H& a
7 c. S, ?) Y. T: s1 w( W. q* ]: r
0.6丝不可能的啊 0.006毫米？ 要是 0.6 ...

0 Z9 X' O. a; o8 `0 |) [; [三丰千分表，每格分辨率0.002，3格跳动。, z- v! W5 ^0 I) r
0.6mm你开啥玩笑呢。。。
: c/ ^6 a: o5 o. W! \" n
回复 支持 反对

举报

湖湖
发表于 2020-8-14 13:51:28 | 显示全部楼层
晓制造 发表于 2020-8-14 13:481 s& ?' l4 @5 x8 I
三丰千分表，每格分辨率0.002，3格跳动。$ ?* O6 U3 V* I3 k9 @1 h/ j
0.6mm你开啥玩笑呢。。。
# H& R9 O& u+ R6 Z) i
呵呵  玩开心就好
& |# W7 c; P( l: Q1 E2 R
回复 支持 反对

举报

晓制造
 楼主| 发表于 2020-8-14 17:42:16 | 显示全部楼层
湖湖 发表于 2020-8-14 13:42
8 o" l# v" S( \$ ~) k3 l哦 都行 。 或者干脆做个标记。。。0.6丝 还是0.6毫米。。。。
+ Z* h1 ]4 a3 N3 N7 y: z" A! ~
% S* @8 u8 R$ c. Y1 T! @) }! S7 K0 C0.6丝不可能的啊 0.006毫米？ 要是 0.6 ...
3 P( S  M2 D6 B$ I4 V3 Y
0.006左右各1次 是0.012 你这个明显达不到的。
5 {, }) d. w& ]! k* J, s+ s就算0.12 对于B轴来说 误差也是非常大的。 7 ]5 \% L7 m( E' _/ k- o& Z4 P3 O. M
误差 +- 0.02 ~0.03 在机械上 才能算精加工
" v% |+ Q* q; ^. E5 Y7 L7 v +- 0.05~0.1 算正常加工; p) `) f- N2 p( b/ y4 y
+- 0.07~0.1 算粗加工4 l% O' e. b9 x0 v5 M  H
+-0.012 那是精密级加工了
/ C' d8 i$ V$ v( ]0 c% L. ?
( I' f. n* N/ U1 n! K+ }' G6 i5 i+ |/ i
8 F0 q6 \4 C6 c8 C6 k( D& W0 Z被你弄晕了。。。
