分享简单雕刻PCB方法

76664289 · 发表于 2020-6-9 18:30:01

天雪丿宝宝发表于 2020-06-09 16:31' q( E& G U' _
我觉得最难的在于把pcb压平，每次雕出来都深浅不一致

有高度图功能，曲面都可以雕刻的

nmgymlsw · 发表于 2020-6-9 18:51:42

Xnsjx 发表于 2020-6-9 17:39
( c( S1 Z2 v9 m$ }楼主有没有candle1.18分享？网上找不到

网络上八千电子网有下载。
http://www.bachinmaker.com/wikicn/doku.php?id=grblcontrol

Xnsjx · 发表于 2020-6-9 19:20:52

nmgymlsw 发表于 2020-06-09 18:51
3 D( r& r; d0 w; F9 B网络上八千电子网有下载。
8 Y- C* g$ b' I% T) P5 [3 |4 ~9 L( h7 Yhttp://www.bachinmaker.com/wikicn/doku.php?id=grblcontrol

再次感谢！

来自安卓APP客户端

wxlgh · 发表于 2020-6-9 20:34:01

收藏。看来需要整个自动雕刻机了。为了PCB，已经将激光打印机换成了喷墨打印机，工序也很麻烦。

伟6159 · 发表于 2020-6-10 09:51:43

有个软件叫coppercam的，这软件已经可以自动出刀路了，不用这样麻烦，另外雕刻机做的pcb还是有点粗，比不上菲林制作

nmgymlsw · 发表于 2020-6-10 17:29:50

伟6159 发表于 2020-6-10 09:51" n q9 u( u, j& X" n
有个软件叫coppercam的，这软件已经可以自动出刀路了，不用这样麻烦，另外雕刻机做的pcb还是有点粗，比不上 ...

PCB雕刻还可以雕刻的更精细些的，我这个专门调粗了线路线条，结果有几个焊盘还连在一块了

，第一次弄还没有经验，慢慢学习吧。

鸡蛋 · 发表于 2020-6-10 18:57:11

layout 6.0可以直接输出矢量文件，如果生成gif文件精度低还麻烦。

wxlgh · 发表于 2020-6-10 19:17:02

hezixiang 发表于 2020-6-9 10:46
( W* j0 `, a7 c F* V7 L ?# P+ i你能发个Sprint Layout 6.0软件给我吗？

这个软件在网上搜索，很多地方都能下载的。

hezixiang · 发表于 2020-6-10 19:44:17

wxlgh 发表于 2020-6-10 19:17
; p& M1 S. q8 @: P* N: |$ y这个软件在网上搜索，很多地方都能下载的。

谢谢啦！

nmgymlsw · 发表于 2020-6-10 20:17:57

鸡蛋发表于 2020-6-10 18:57
. e7 P2 d- M7 Playout 6.0可以直接输出矢量文件，如果生成gif文件精度低还麻烦。

请教您了，怎样输出矢量文件？这个真的不会呀

鸡蛋 · 发表于 2020-6-10 20:31:17

nmgymlsw 发表于 2020-6-10 20:175 g+ k& z) k, u q* {8 v
请教您了，怎样输出矢量文件？这个真的不会呀

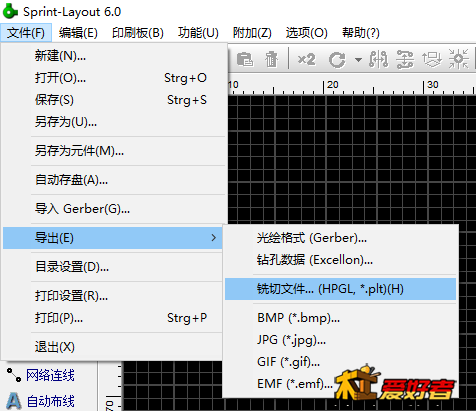

Layout软件里面导出为铣切文件，格式是plt，这个格式需要转换一下才能导入AC。
我是用CorelDRAW来转换的，转换成EPS、AI、DXF等格式都可以，然后将矢量导入AC再设计刀路就可以了。
不过好像钻孔文件无法导出，需要在CorelDRAW里编辑一下，把孔加上去。

nmgymlsw · 发表于 2020-6-10 21:42:28

鸡蛋发表于 2020-6-10 20:31. v2 W+ m! R# F* w* e2 t
Layout软件里面导出为铣切文件，格式是plt，这个格式需要转换一下才能导入AC。. I# U0 G7 L& ~3 l- H8 Y/ k2 ]
我是用CorelDRAW来转换的 ...

感谢您的指导分享，谢谢！我学习学习。

georgemcu · 发表于 2020-6-10 22:23:43

感谢楼主分享

来自安卓APP客户端

阿铜木 · 发表于 2020-6-14 18:45:19

效果还挺不错的

励磁器狂人 · 发表于 2020-6-14 22:58:04

可以发一张雕刻机的图吗？
