大大救命啊，，

fengniao

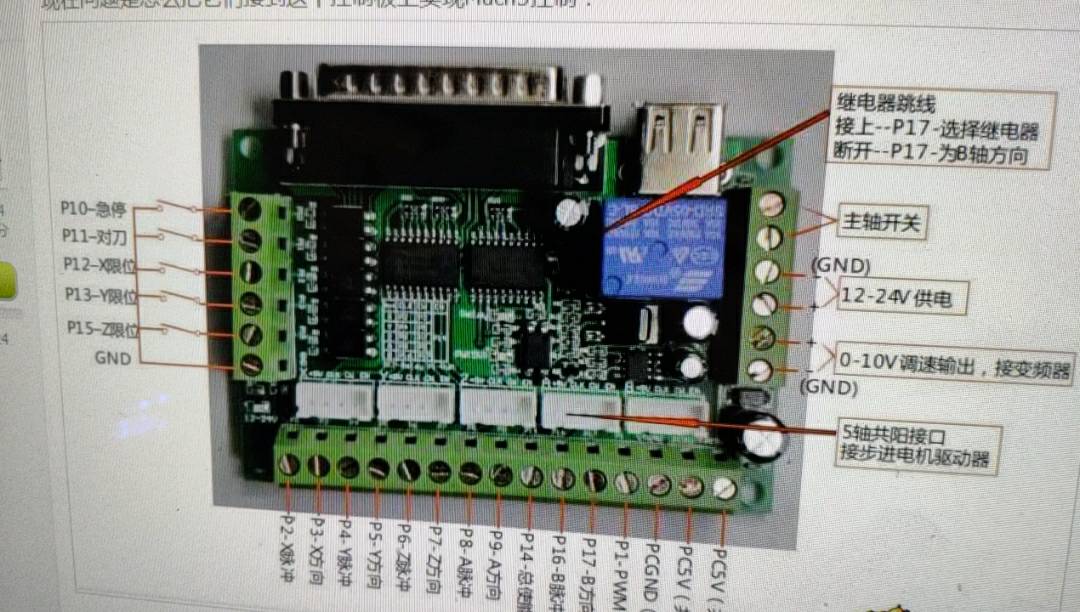

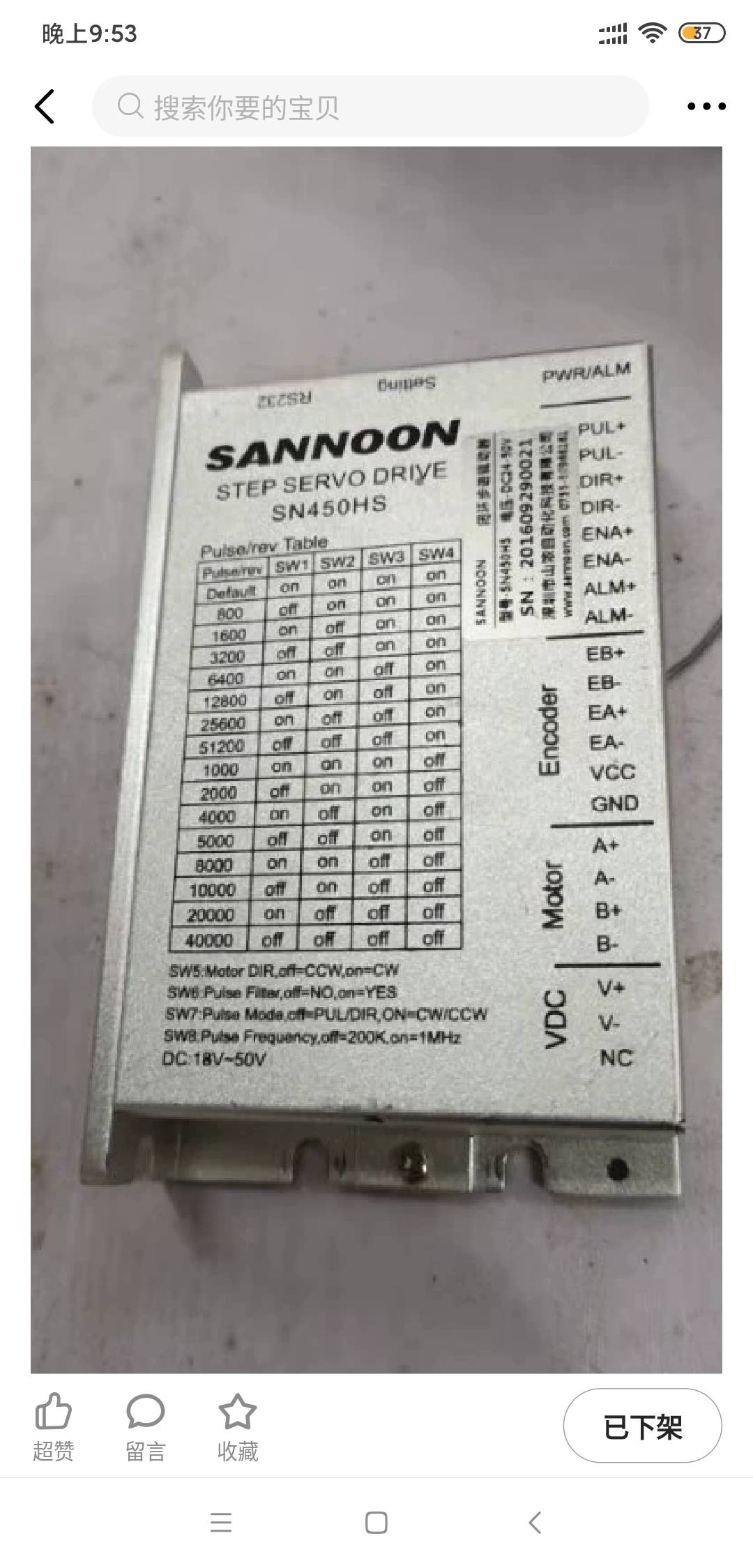

大大们看看这个闭环驱动器如何链接mach3控制板，，是不是这个驱动器''只这次差分啊，，还有那个SW6.7拨码是啥意思，，


" _2 ~8 S, q( Z" e6 f4 x

在荆棘中行走

跟普通步进电机接法是一样的，有两根线是公共端，有一跟脉冲信号，一跟脉冲方向，不要搞错了这两跟线，6.7不要管它，有一个好像是调方向的

fengniao

在荆棘中行走 发表于 2020-3-28 22:12
  E0 G' ]' V/ e# K1 }) q3 d跟普通步进电机接法是一样的，有两根线是公共端，有一跟脉冲信号，一跟脉冲方向，不要搞错了这两跟线，6.7 ...

我接了啊。不动。怕是这个驱动器只支持差分。。

在荆棘中行走

fengniao 发表于 2020-03-28 22:15
' u( b4 s  v  M0 g3 [我接了啊。不动。怕是这个驱动器只支持差分。。

  D& K, I* C9 i! N1 P; V$ }差分是用来校正行程或者说是精准度的，与这无关

在荆棘中行走

PUL--与DIR--两根线调换试试

fengniao

在荆棘中行走 发表于 2020-3-28 22:23
/ v! t/ Y% y( z  ^& |/ _* W; j6 z* Y7 tPUL--与DIR--两根线调换试试

只有再试试，应该不会错了。。一整套系统都是正常使用中的，现在只是把开环步进电机换成闭环步进电机了，

/ J) l+ N$ w$ o$ b4 {. t

dancingwind

  k. L# l) j6 G3 X8 S5 C8 w2 Q  ~

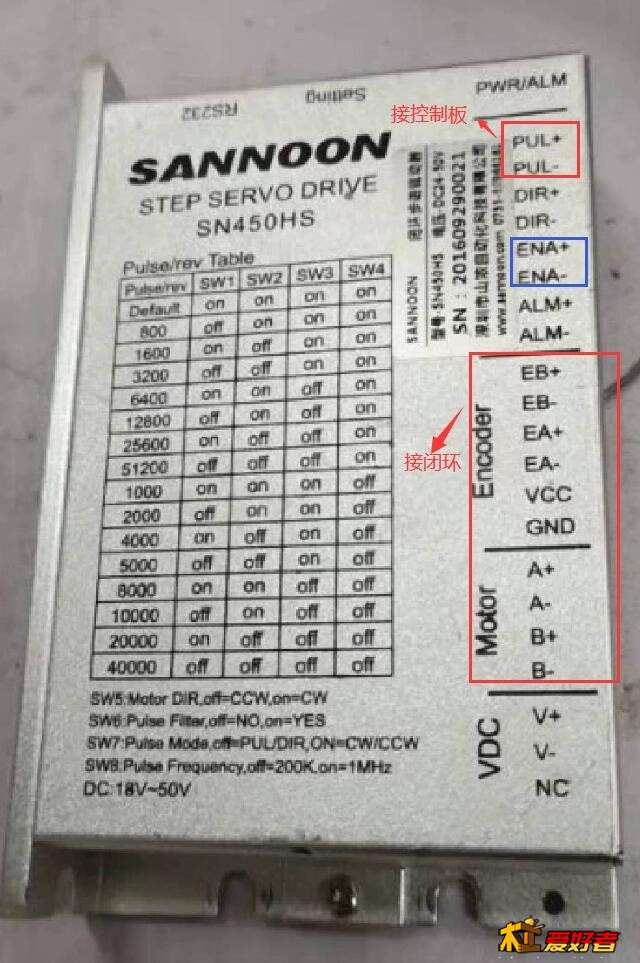

常规的接上闭环+信号就能用了。

( a) [4 W6 F" p3 V" t$ x9 z蓝色的使能端，一般都是默认使能，不用接。
另外注意下共地。

fengniao

dancingwind 发表于 2020-3-28 22:52
, o6 B5 K$ I% X# d1 x& L' S常规的接上闭环+信号就能用了。

4 l2 R7 @5 y: h0 |* R$ n1 `蓝色的使能端，一般都是默认使能，不用接。

谢谢。只有再试试了
1 N; j% P/ I* J) S
+ x  U$ L8 _% t

nini21800

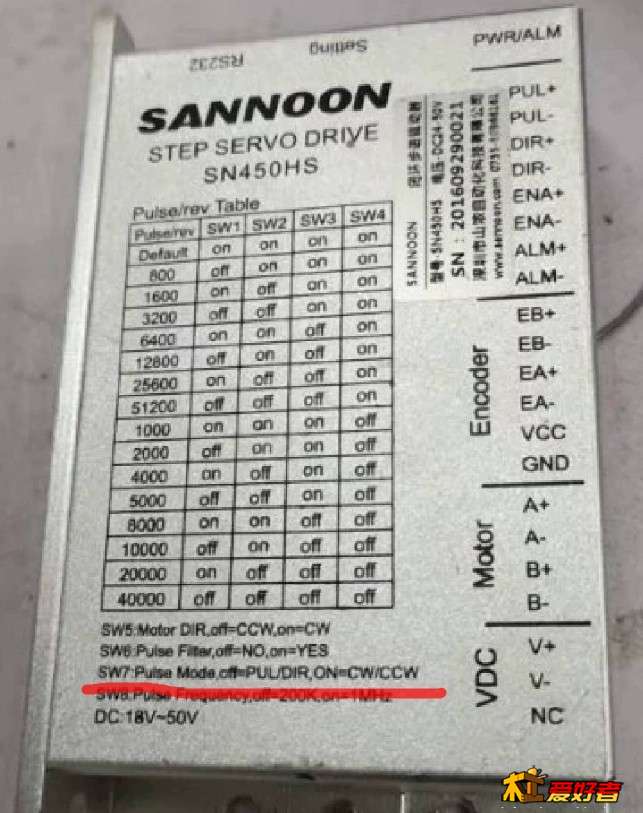

这里SW7关应该为脉冲/方向 输出

3 g6 q- e7 W2 {' \- W# e6 w

木头就是木头啊

5是调方向正反的，6不清楚，7调电机控制方式，脉冲加方向活着双脉冲模式，设成脉冲加方向，8是调驱动器控制频率的设200就行

木头就是木头啊

把7设成OFF，接线按照普通的接就行，还有查下线有没有虚接的，如果还不行，有的驱动器支持共阴接法，你换成共阴试试

心佛即佛

dancingwind 发表于 2020-03-28 22:52
& }4 B& ?5 T5 Y. w/ D常规的接上闭环+信号就能用了。
& ]; x3 u) T1 \: H
3 X+ B+ U' W1 L' d蓝色的使能端，一般都是默认使能，不用接。
另外注意下共地。

5 j8 L+ g5 s: f+ V: j4 z9 c请教，闭环驱动可以用在普通开环步进电机上吗？如果能，请问如何接线？谢谢！

dancingwind

心佛即佛 发表于 2020-03-29 08:53
" C! x- D0 Z$ w$ Y+ r5 e/ @! T请教，闭环驱动可以用在普通开环步进电机上吗？如果能，请问如何接线？谢谢！

6 @) n: o, R" z4 g4 ]+ n上次我用的那个驱动，好想是不行，有空我在试试。看驱动模块的设计，没有反馈信号的时候，驱动内部如何实现。现在手机没设备，回头我做个实现

dancingwind

心佛即佛 发表于 2020-3-29 08:53
2 q) c$ l, B7 X5 `& a请教，闭环驱动可以用在普通开环步进电机上吗？如果能，请问如何接线？谢谢！

" ~) Z0 c' o; `0 p谈不上请教，大家互相交流么。
" F3 q7 o& d7 Y3 I' C5 B# n; i
2 x+ e4 h) d" g实验出真知，谁有空做个实验试试，大家就清楚了。

以后我把常见问题，整理个FAQ，挂到网站上，方便后人查询。
# W* m1 M1 @# D$ S

fengniao

木头就是木头啊 发表于 2020-3-29 08:40
把7设成OFF，接线按照普通的接就行，还有查下线有没有虚接的，如果还不行，有的驱动器支持共阴接法，你换成 ...

# s# B- A+ a2 f- F( l% q今天把几个驱动器都试了。有2个能用，其他2个接线一样但是电机只是不停的抖动，不转，是驱动坏了，还是啥的？？？
