破坏性改造磁力钻，东元伺服做动力

jxvenus

Sein850 发表于 2020-01-18 19:29
1 [' t/ {6 ^% S* E搞定了  ,重量27公斤了，麒麟臂还算能拎得动，不过居然没注意到手头还没这个钻夹头钥匙 现在淘宝卖家都不发货了暂时也开不了工了，to be continued...

7 h) h! P6 p/ D# r* r驱动和电机的具体型号？

Sein850

jxvenus 发表于 2020-01-18 21:32
驱动和电机的具体型号？

: P0 l4 f! x* |4 g国产的之山伺服 图他便宜 偶尔会报警

jxvenus

我舞影凌乱 发表于 2020-1-16 16:42

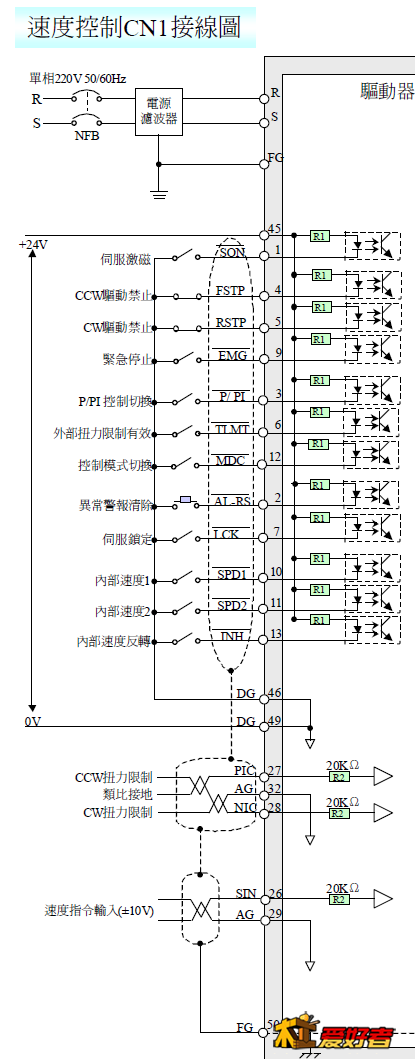

* J8 e' |% Z* I) ^( ~6 m速度模式把扭力限制线接上才能达到3倍扭矩

0 w6 V. A- X) p. Q9 r' m7 q9 p请教，扭力限制线是指27和32短接吗？tsda驱动器


1 u( F0 _# N6 O0 S) D

- ?: ^3 p+ r8 |2 T' P. ~8 K

我舞影凌乱

jxvenus 发表于 2020-03-12 08:57
请教，扭力限制线是指27和32短接吗？tsda驱动器

不是短接，而是32接地，27或28接10V，接27还是28，要看你是正转还是反转

jxvenus

我舞影凌乱 发表于 2020-3-13 09:57
不是短接，而是32接地，27或28接10V，接27还是28，要看你是正转还是反转

7 c5 e4 U/ g0 ]! ]: U7 ~接一个恒定的10v？试过一下，在面板查看扭矩值还是很小，2,3之类数值，是因为没有负载吗？

" E( T7 `, M8 c3 f

我舞影凌乱

jxvenus 发表于 2020-03-13 10:27
接一个恒定的10v？试过一下，在面板查看扭矩值还是很小，2,3之类数值，是因为没有负载吗？

6 O8 X6 J( Y$ F是的，随着负载增大，扭矩会跟着增大，直到超过300%然后伺服保护停机

jxvenus

我舞影凌乱 发表于 2020-3-13 19:46
0 F- I2 d* o% P1 y0 B是的，随着负载增大，扭矩会跟着增大，直到超过300%然后伺服保护停机

: _% e& A0 }- G4 A/ P* Y原来如此，多谢指导。。。

天雪丿宝宝

Sein850 发表于 2020-1-5 22:32
& X7 n7 I; R  t$ M8 k$ ^+ R又收了套750W的国产之山伺服 还相对便宜些，速度模式 正反转 调速都好使了

请问，你这个电位器调速，外接的那个电源是12v的吧，驱动器要求的模拟信号不是正负10v吗，12v没问题的吗？我买了个东元750w的，也在研究怎么用电位器调速，好像驱动器有正负15v输出，可以降压使用，不需要外接电源，具体的还在研究
6 @( }; z  s& o9 s, X" |1 n

Sein850

天雪丿宝宝 发表于 2020-07-24 17:37
请问，你这个电位器调速，外接的那个电源是12v的吧，驱动器要求的模拟信号不是正负10v吗，12v没问题的吗？我买了个东元750w的，也在研究怎么用电位器调速，好像驱动器有正负15v输出，可以降压使用，不需要外接电源，具体的还在研究

& J" q  x+ k! o我没用到负电源，后来我直接使用内部参数设置的速度用了 ...爱报警

georgemcu

Sein850 发表于 2020-07-24 21:26
我没用到负电源，后来我直接使用内部参数设置的速度用了 ...爱报警

1 g# Z% w1 H. l6 b拧电机输出轴会觉得疙瘩疙瘩，你把链接线脱掉再拧试一下，应该不一样

13477550379

我也正在琢磨这个事情，感觉还是弄个联轴器好点
