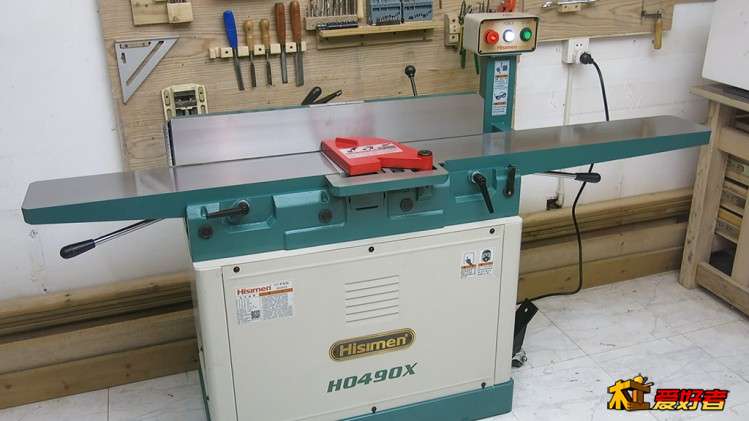

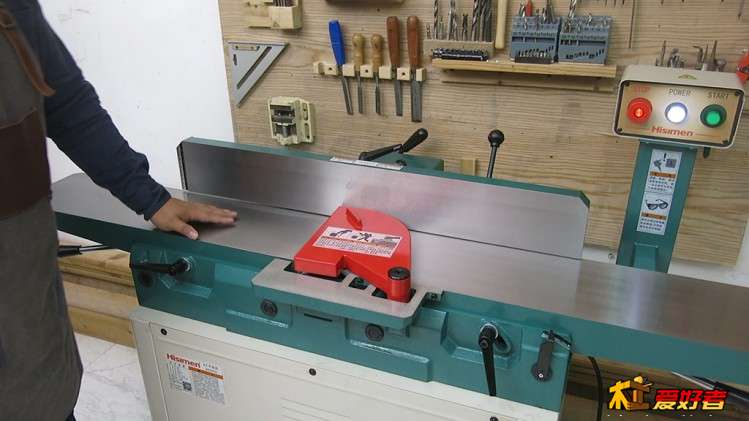

嗨,大家好!我叫冷亦泳,冷了也要游泳。上次把老平刨更新换代,老的是燕尾滑槽式升降台面,而新的是平行折叠架升降台面。总的来说,后者优势更大一些。但后者和前者对台面的调平操作完全不同,这次我就讲讲这类平行架升降台面平刨的台面调平操作。5 d4 c" Y9 u* G
$ t9 Q/ s/ k3 T8 e. l: x
这里给大家准备了我的自拍视频,希望对还不了解的木友有所参考。, R' z/ u& G% b3 w0 i. G1 J
原创视频:https://v.youku.com/v_show/id_XNDQzOTA2NzA1Mg==.html9 W" [: y: H6 p; d7 M

$ U8 j, j5 p1 k' P9 C
+ [: s% y4 X3 f8 A$ L% u; n* {$ ?; e7 U1 z: K  l8 w
4 E3 @% O2 _2 |: g0 w
测量平刨平行度的工具:你需要准备一把长直尺,我这把是铝合金的刀口直尺,你可以买钢的,那个更耐用,精度保证得更好,但也更贵。另外你需要准备一副塞尺。
* [7 Q% R) G* o* J

& H; F% O% v0 u! ^. V( p6 U% r" X
你也可以借助百分表的帮助来做一些测定,但这只涉及到刀轴的测定(待会会讲)

3 ?; v: Q" z+ [  v) G
8 R, {" C( u' G) D1 ?+ ]; I$ F

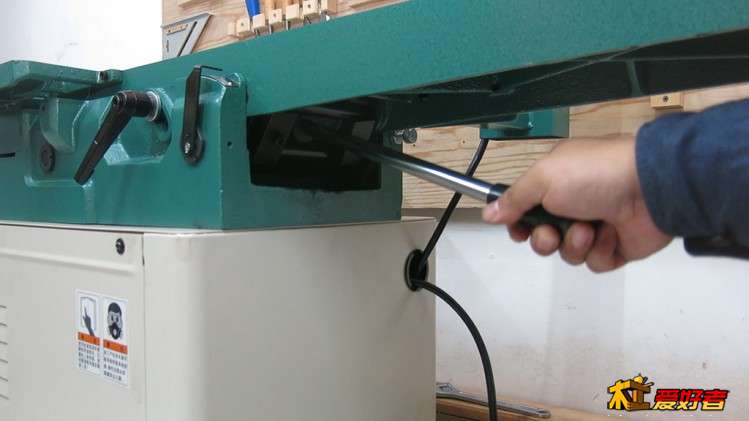

我这台平行折叠架升降的平刨,每个台面下前后共有4组偏心套调教结构,通过控制偏心套的转动让其上的台面支点进行上下升降来实现微调控制。

  T9 f  o) e9 N6 w
所有平刨在使用前、中、后三个阶段都会面对进料台、出料台和刀轴三者的平行关系问题。一旦三者不平行会造成木料刨出的面凹陷、外凸或者啃尾。

/ |& p( l( W* c; @% K: B' d
6 f  z+ F. c) u* t
平刨的工作原理是通过调整进料台和出料台的高低落差来控制木料刨平直,我这个平刨是用平行折叠架的结构来实现升降,同时使台面在往刀轴顶点中心的方向上斜向滑动
2 W  I8 _, i' ]* s, n& G# X

2 s/ P% W) z. k# J0 z" i2 r+ r# ^

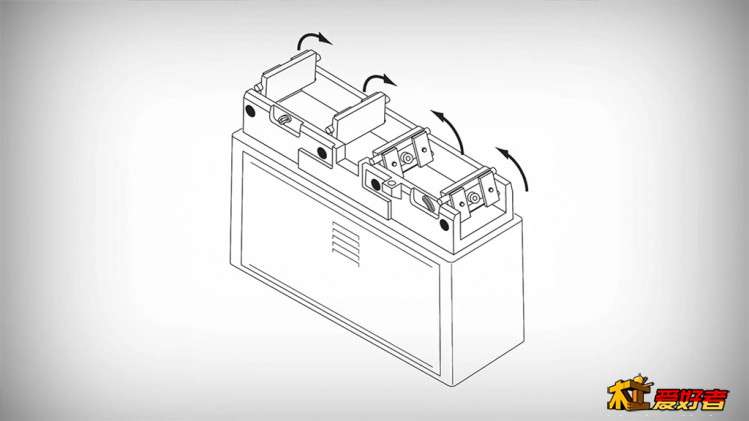

这里是一张台面以下结构的示意图,单价可以看明白所谓平行架,就是两副一组来支撑一个台面,每一副由上下两根水平轴靠连接件组成,可以上下活络转动,再拉杆的杠杆撬动下,假设下图上加入台面,你就可以折叠整个这个平行四边形结构。

0 e1 ]0 E0 u8 t+ j( ]
$ ]7 D; u3 c+ d# r7 T/ w

: c- d' t- `7 k/ l/ c8 x% m( I

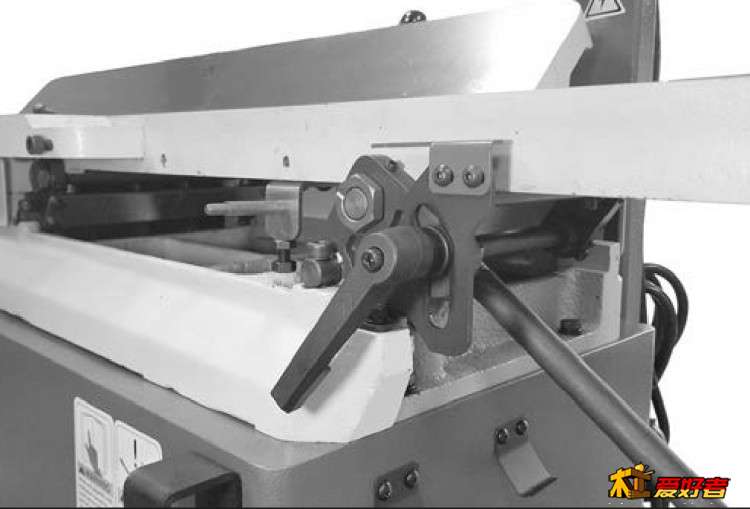

下图是美国Grizzly G0850平刨拆去侧罩的照片,大家可以看见这类平刨平行架的一些结构特点(和我的平刨结构略有不同,本图只作为参考)
7 k6 ?  a9 x- z

" M7 n% ?' r$ s& [6 ~/ W3 i# f

9 o2 H# q4 t9 Y  ^4 H9 \* L
( Z$ ?& T' a7 ~0 s" F9 m
 楼主| 发表于 2019-11-17 16:43:48 | 显示全部楼层
我们现在就对本平刨的台面进行平行度的检测。在这之前,我们先要把靠山和刀轴护罩拆下,方便我们测量调教操作。

* q7 O) b, A7 q; E; F- j, R6 ]& {5 F( K, A3 @$ O- b8 m$ O
09.jpg " o1 ?7 Q5 N  F& s3 N, L0 j( X

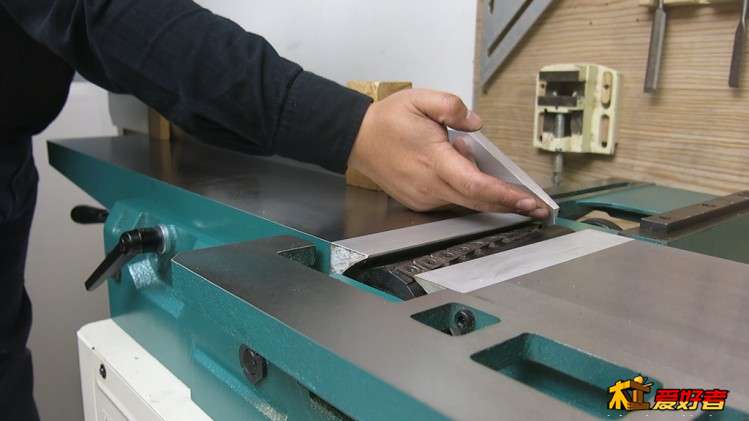

拿刀口直尺放置在出料台的里侧,前端骑在刀轴中心点之上。
/ L. G1 j4 G8 b: \9 c! U. @
10.jpg : J0 a) H8 O9 h1 X

( J0 E  _5 u1 b0 l1 q

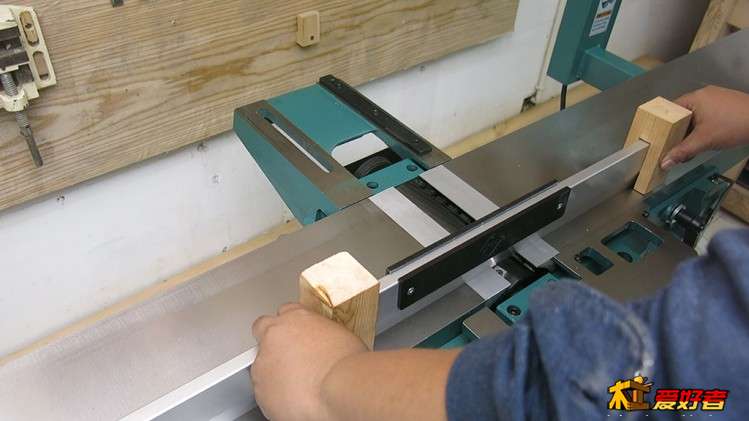

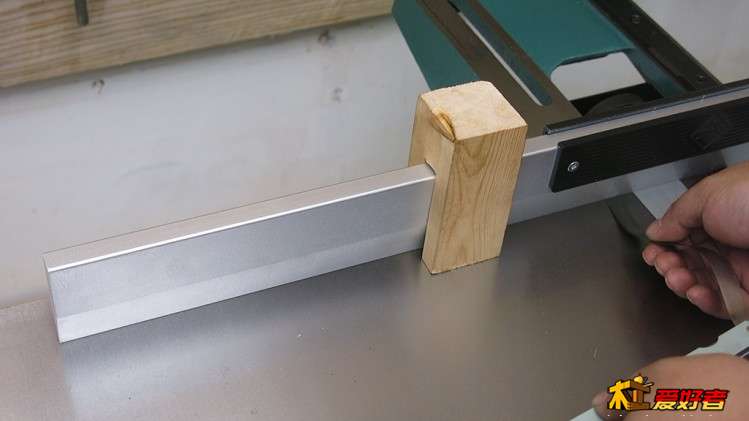

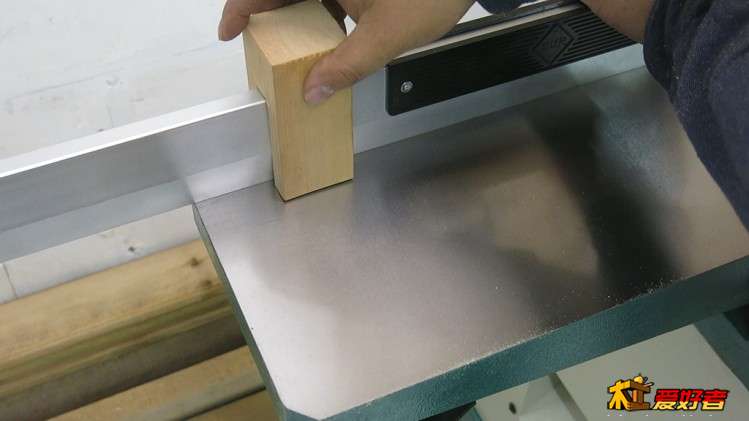

直尺前后用两块木头卡住它,来辅助它战立。
& p: j7 x' `  p3 J7 z

+ L/ v% X5 B/ v" ? 11.jpg - L/ q: _4 m* }+ G9 A
  M: M# v" S/ V: g: y

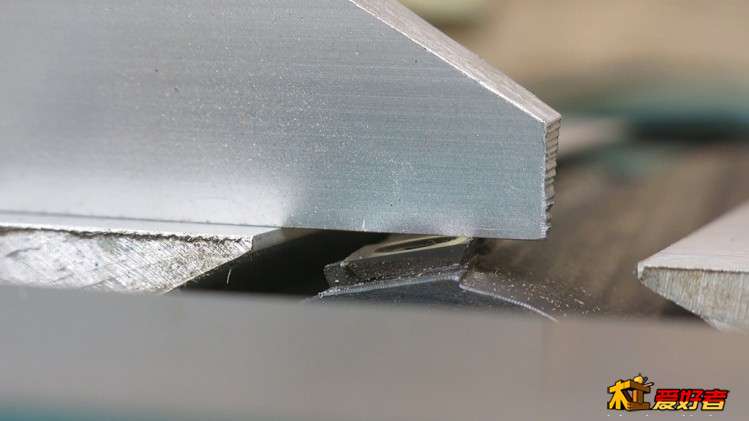

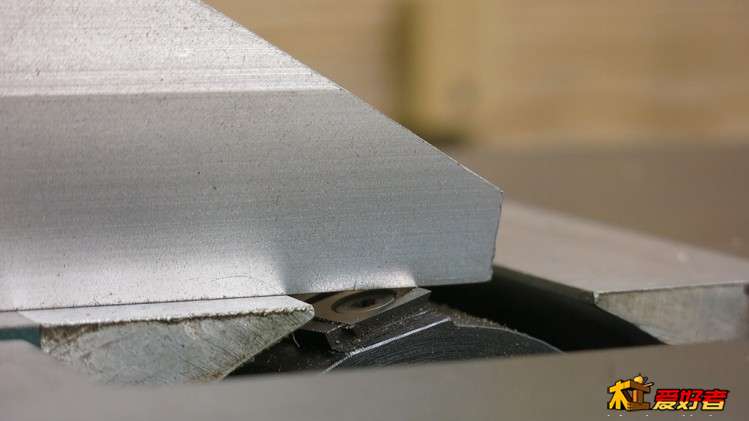

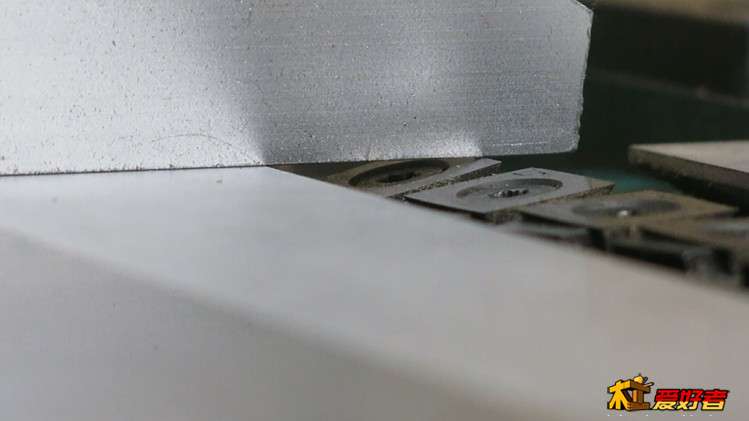

现在转动刀轴,观察刀轴刀片在转动时,其切削顶点是否和刀口尺齐平,实测下来,刀片在转至最高点时和直尺没有缝隙,并且也没有撞击到直尺(撞到的话说明刀片高出直尺)。
. w; c+ F* d9 r" C) ?0 W( Z

/ e+ r% N" l, z0 G 12.jpg " w& Q; A! D, y0 v! e: D

( ]% L8 x2 V- j# c& ?

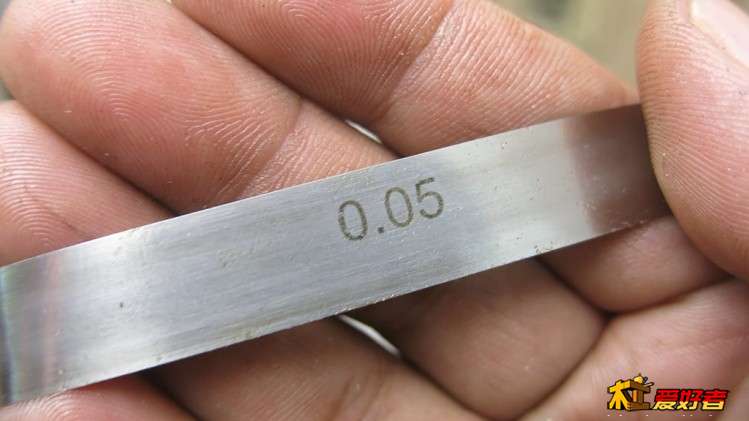

我的平刨机说明书上写了:“让台面和直尺间的缝隙不得大于0.05毫米”。那我就选择0.05毫米厚的塞尺去测量,如果缝隙小于这个数值,就代表合格。

$ v/ [* r$ \9 B" z$ N: x
# {8 M, r; _1 n2 c. E# A! {$ B 13.jpg # X: U, k" a2 f

. P$ e* `( Y1 F( @% u8 U

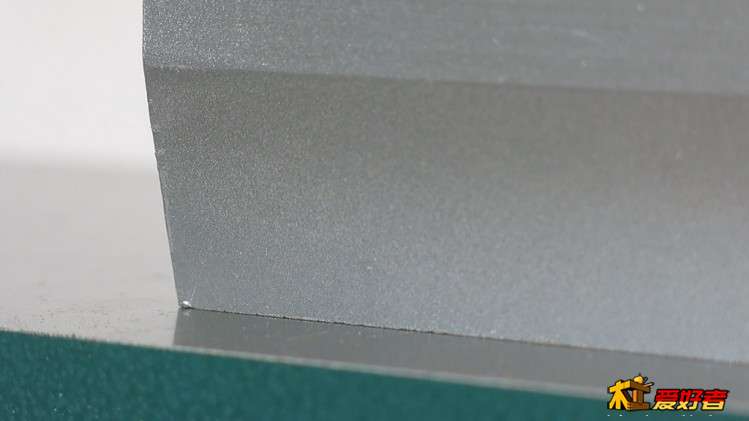

经过测量,塞尺在直尺放置的台面一侧没有检测到缝隙,说明里侧台面和刀轴在同一平面上。

4 ?2 R8 f6 d/ A: ?0 k$ d5 D) c5 P# a' P( W
14.jpg ) h) u- |- X" w* ?

  }5 {7 P+ j4 ~1 N- g
再把直尺移至刀轴外侧,通过和里侧一样的旋转刀片的操作,证明这里也是完全和直尺齐平。

* }$ X) t5 h, ?; P4 x& d3 \+ {/ V( b2 d: p
15.jpg $ ]2 e$ n1 `4 A4 p# b

* [9 n8 e- U3 n1 f! Y" u

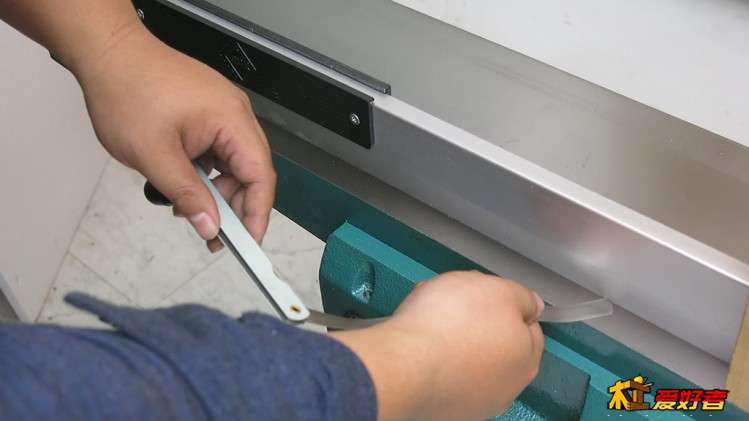

而台面和直尺间也无缝隙
* Y* }1 K0 j4 {. ]% @

9 F# v- ^2 m, G, l) ~8 p) r 16.jpg
7 g( ]. R9 }4 [% P
' N1 G5 I, `* n8 d8 s

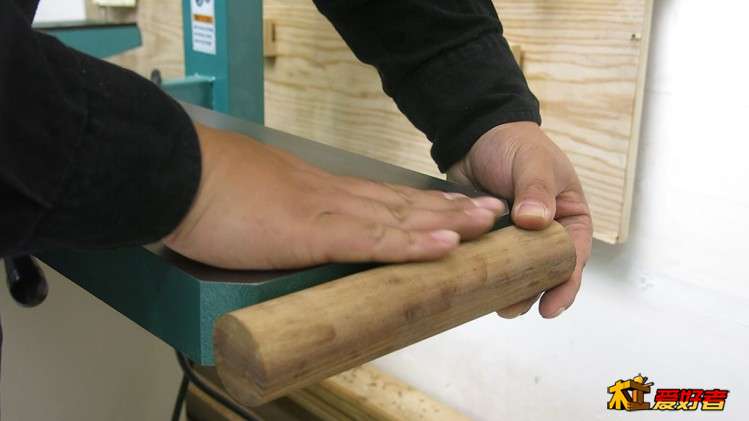

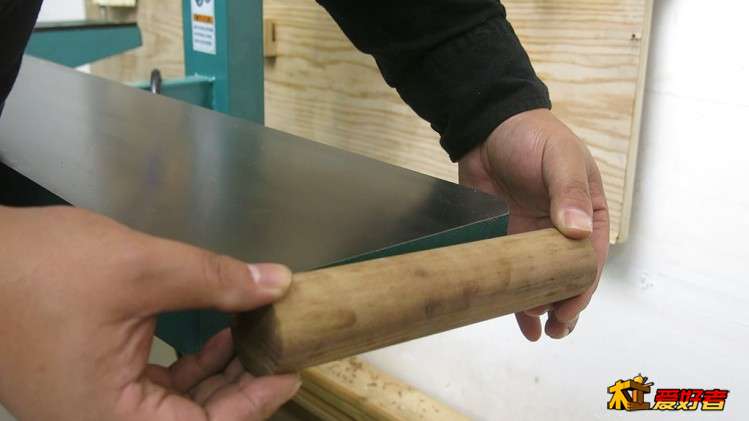

所以这说明,这整个出料台面和刀轴(用木棍示范)目前是处于完全平行关系。

$ H8 M% {' C' A# L+ R2 D8 H) H  J; m7 [1 p( v3 t2 C
17.jpg ( `2 N, b! \. X
7 e( e! O1 y0 u, [5 K$ ?
但如果因为各种因素使得刀轴和台面失去了平行(如下图),那我们如何对其调教呢?
! ^( Y2 c# u! `* p2 o
  ]* \" X1 l' }$ ^9 y
, D- s# M+ K7 J: ~% C
. P5 X, P) `3 c( x; Q5 y

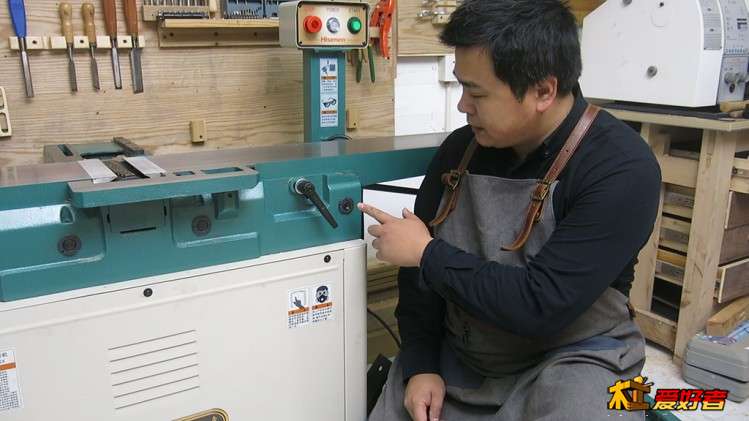

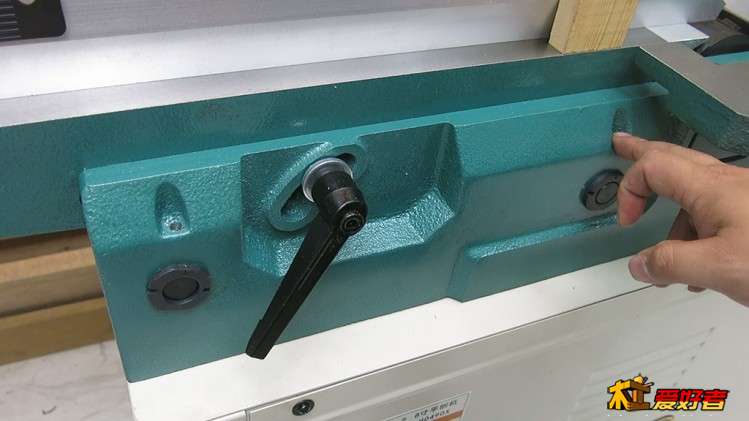

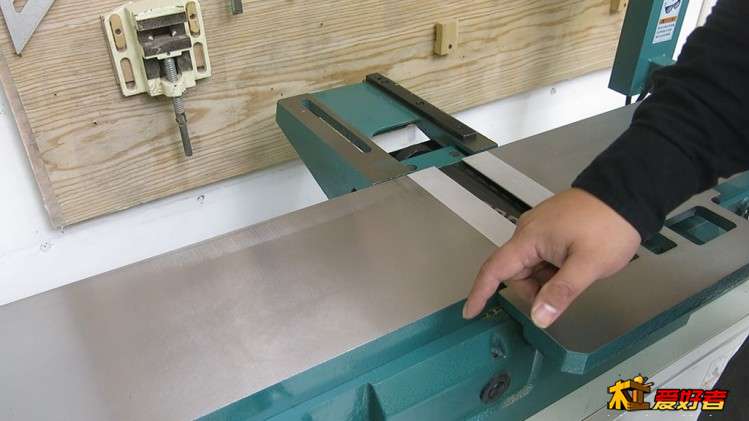

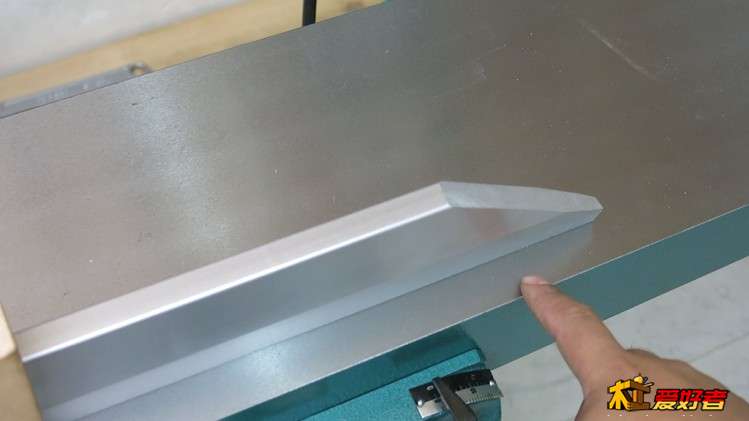

为了示范说明一下,我特地把我手指的出料台的这个位置进行了调高,那么现在我就来演示一下怎么把它调低调回去。

: s8 z7 s% _1 a+ G
5 }* J4 b3 K) d9 w 19.jpg
6 h# M( i5 {* f. c. k4 d& N0 T0 k0 p+ u6 H

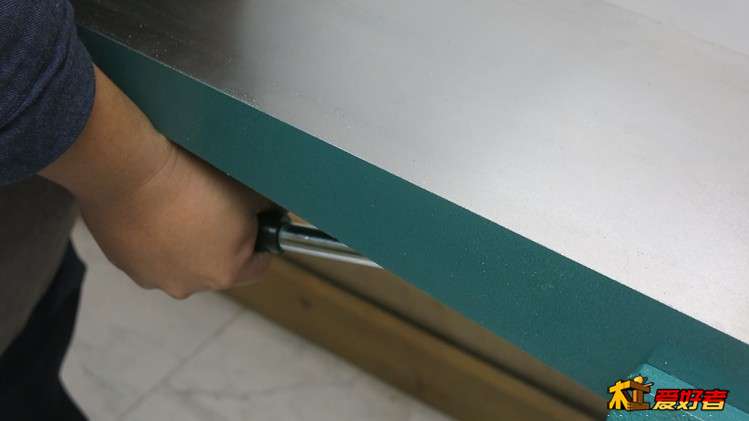

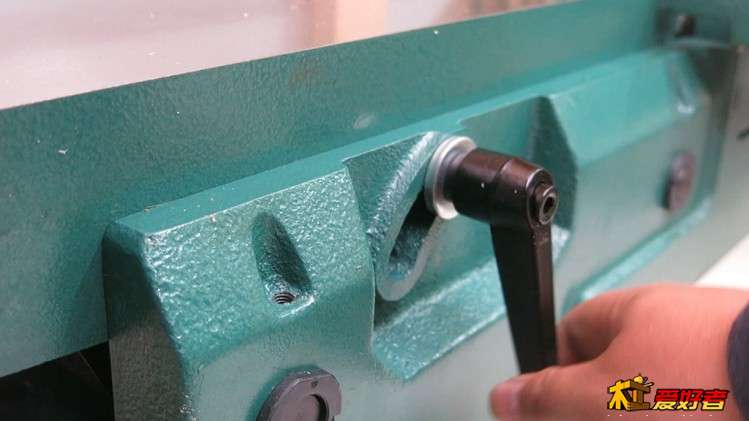

先松开出料台的锁紧把手
1 k" _  w; Q$ }. n! X, x& a

1 r& ]: k( D1 L; _( h4 E$ d 20.jpg
) E1 h  M9 I. e7 i
' q% O$ B  j! u! v7 w7 X

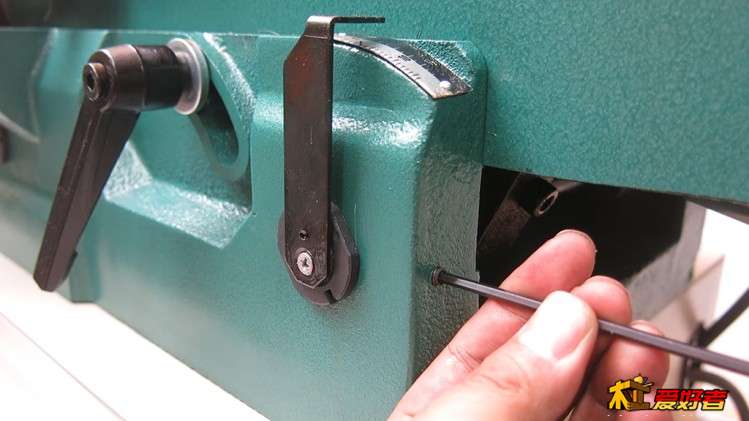

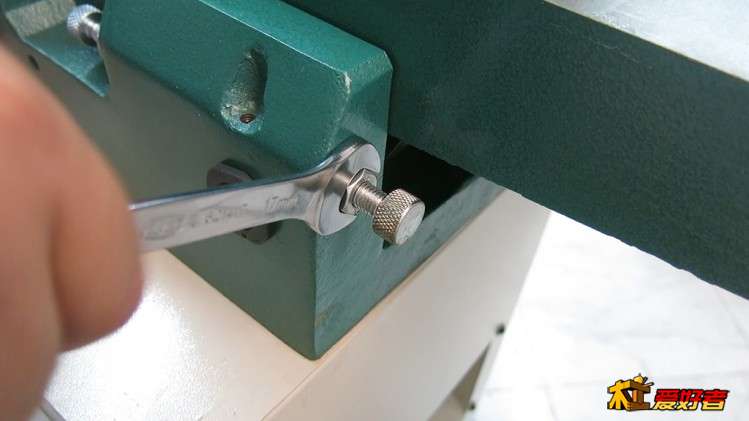

松开出聊天前后的区间移动锁紧螺丝
+ M6 m/ |5 s2 v% `

7 |+ b- M) i* V0 L9 j  a3 d. n4 L 21.jpg
9 y& I, r8 e6 k5 X4 l+ c% @, c; s% q0 S5 s1 j
现在我们就要对这里的台面进行升高,我们调下方的偏心套来实现

& P2 }$ [  A* l6 P+ r" Y
7 |- F& [. R* ` 22.jpg
+ j2 ~8 I+ M# o7 v7 L" l8 l; X  S6 z3 t+ l% }

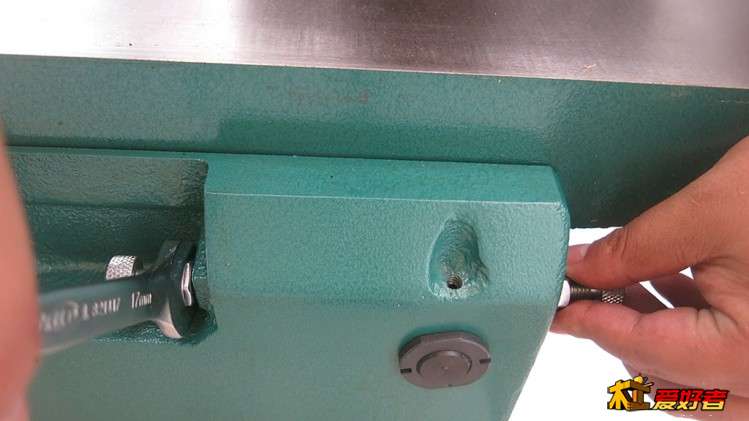

在调偏心套之前我们先得松开其上方的两颗顶紧螺丝,这里注意,拧出了一颗不是结束了,它下面还有一颗。而且我们虽然只调一处的高低,但我们要把台面四个支点下的共四组偏心套顶紧螺丝都拧出来才能开始调教。

! |6 t$ _5 C& G7 M" j  ?
/ A! q0 E) C3 d+ ]) H) Y% L 23.jpg
& A4 Y- G: T' c- d3 L0 t/ m0 _7 \' W' P/ B# d( a" a5 ~3 o

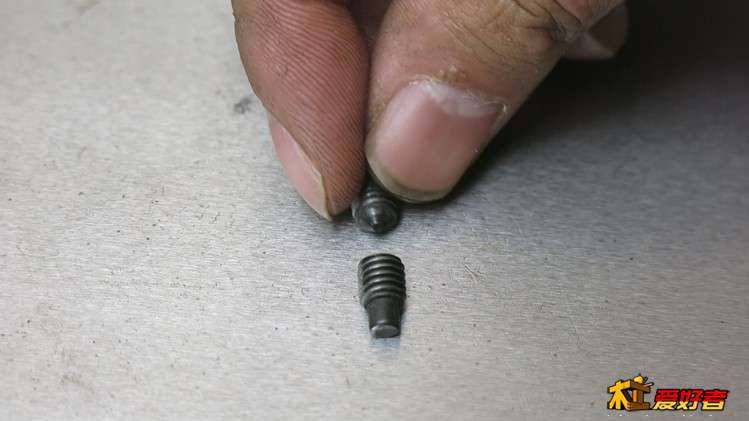

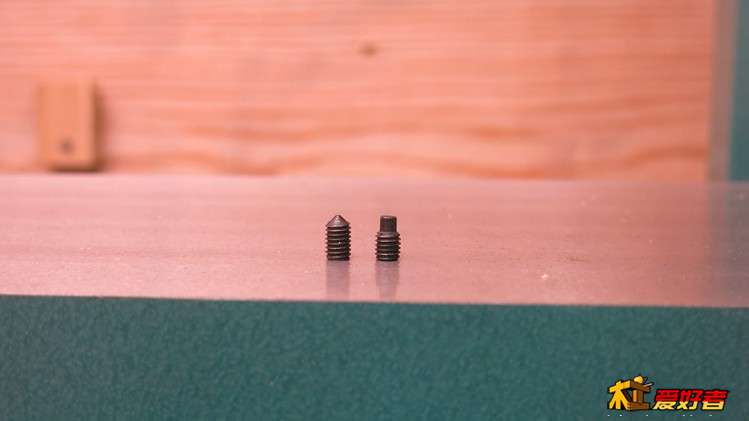

而且两颗的形状略有区别,右侧这颗是下方的
% Z' D( e) G' f
0 r% \2 ^. _8 b9 J+ m* P
24.jpg 5 B. p9 S- H" y0 {+ G5 w
) t5 h; N/ L+ |. c
25.jpg - Z% p/ @" X, _5 j, ~5 h! \! z
$ s0 a- ~8 o8 `9 S* c7 o

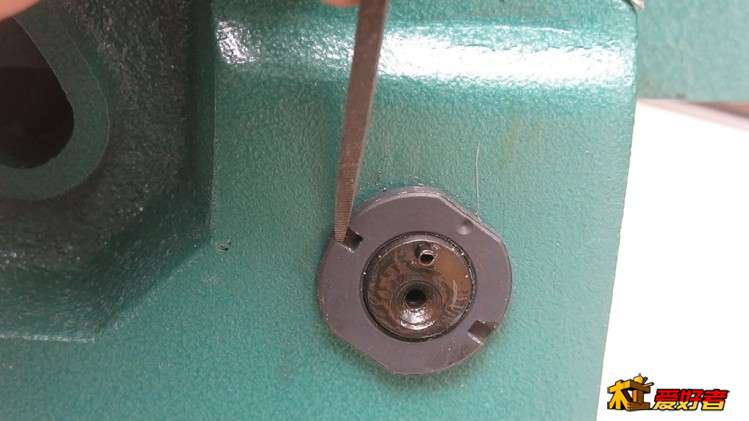

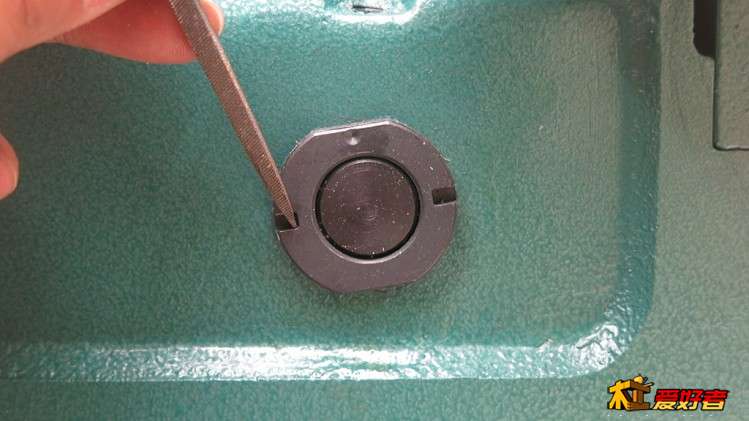

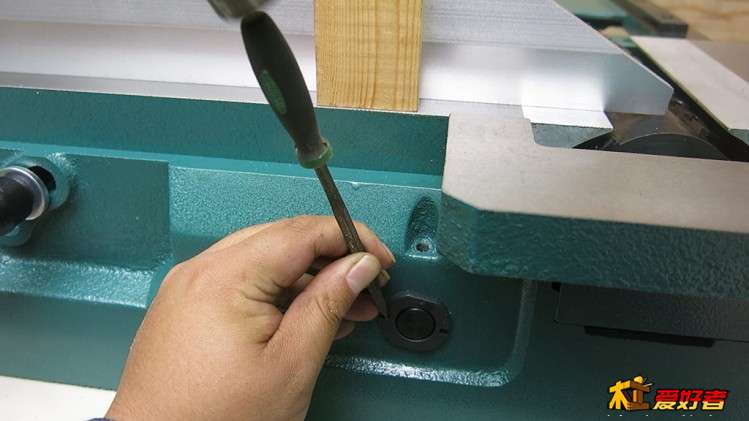

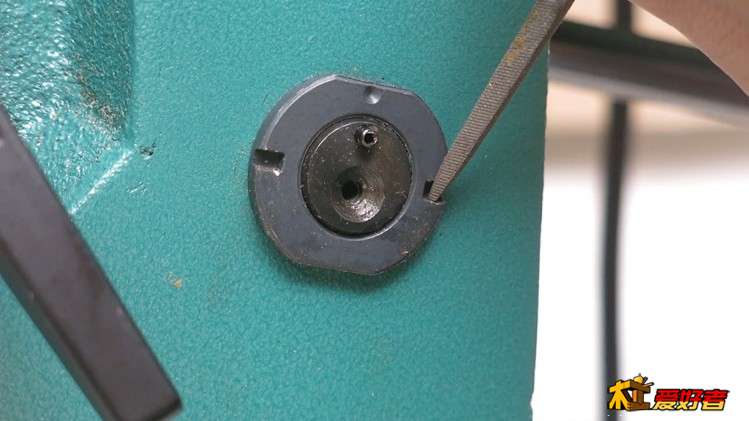

用冲子或锥形物,随便什么尖头的东西,来抵住偏心套外侧的缺口

# m7 Z$ h7 u0 }" J
  Y3 m5 N- d2 m. H 26.jpg + x, H0 w: f  B) V! T8 }/ e
* R8 q: [) q; E( I( M
就像这样,然后对锥子尾部用锤子进行敲击,致使偏心套转动,来实现对该处台面高低的微调。

$ e8 O) g5 b/ }  y7 j; e9 h# ^" g& V1 H2 I  P, d
27.jpg 9 ?& t: C( a8 O) M$ Z$ \, ~
% `0 D* A8 y% Y, Z

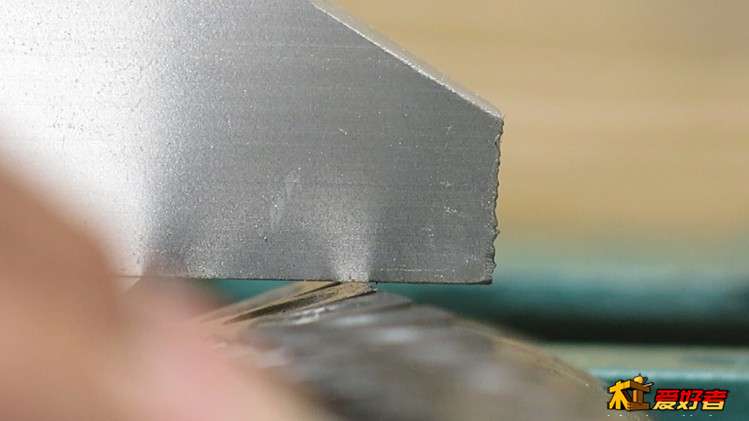

由于我实现为了演示已经调高,所以直尺刀轴这侧是略高于刀片的,当你锤击偏心套时可以同时观察这里,直尺会微弱地下降直到最后和刀片相接触,这代表偏心套调教就到位了。当然这个接触要靠转动刀轴来测试验证,可能调教会是一个反复的过程,大家需要耐心。

% S( {0 m( W* g0 ]- R
  w- Z( O3 w+ G 28.jpg
2 S% {. z6 J% w; K4 B- `. N! j% ]  P, N+ x) }8 e; ]

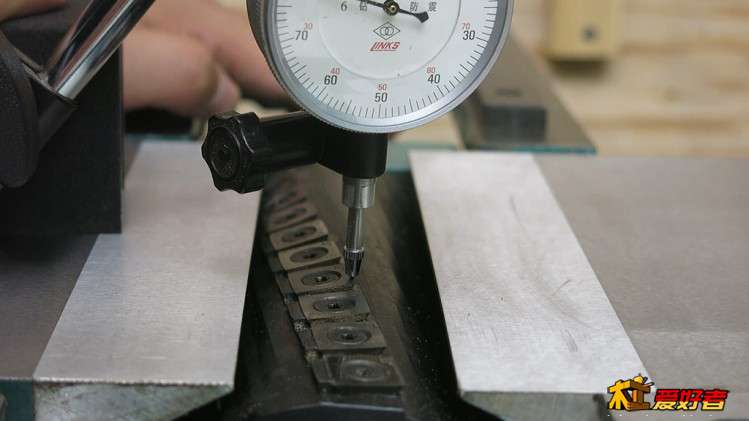

这里其是就已经调准确了,但你也可以用百分表对其验证一下。百分表夹持在磁座和连杆上,测量头放置在刀片顶端,由于测量头是个球头,和刀片的接触面是个点,而我们测量是需要刀片转动剐蹭测量头来实现的,所以球头并不适合。
* T, k9 I: W! m
  W2 q2 v! x2 ~3 h1 n% X1 g7 n5 u
29.jpg 7 w2 d- E- S8 _6 H4 {
5 s0 d! t& `3 U* n

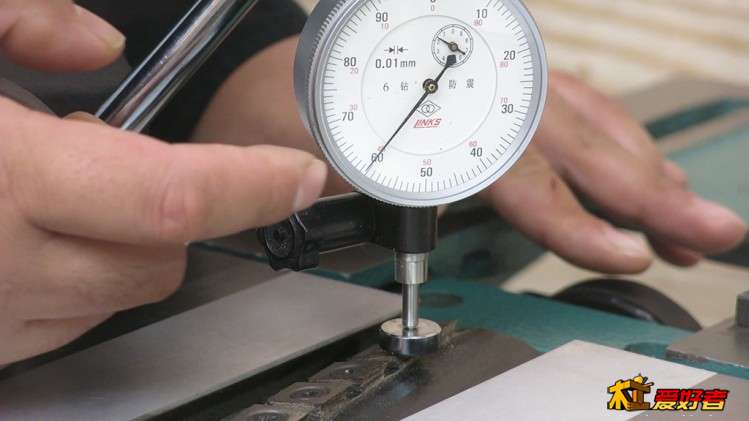

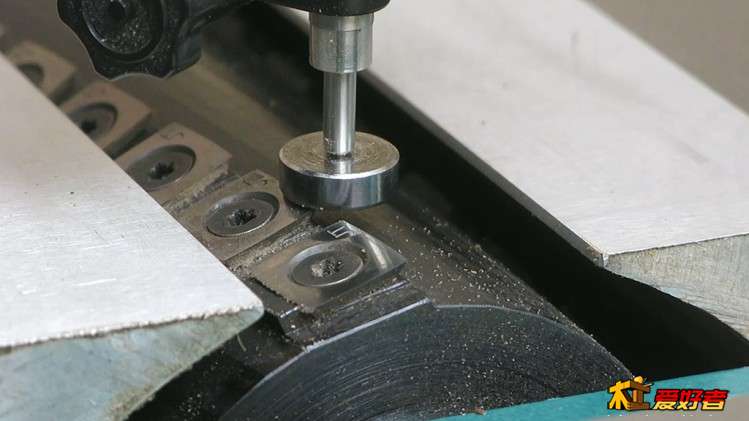

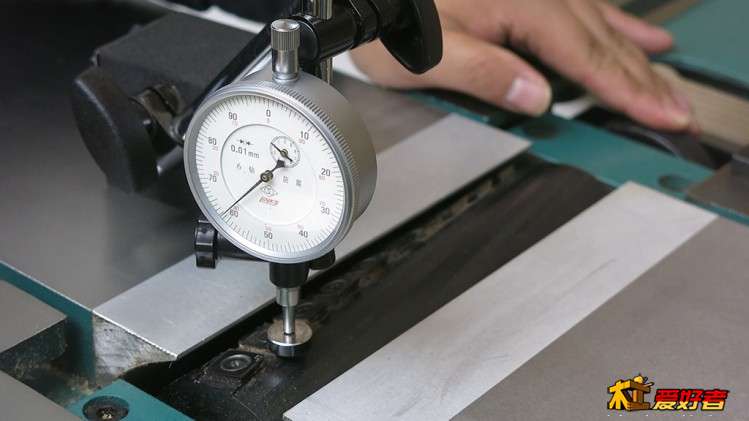

因此我们把球头拧下,换上圆盘面的测量头,这样刀片剐蹭就是和一个面接触而非一个点。
/ d3 @& c  ]& s

5 N' i% P' S& \# o 30.jpg
8 r. `# {! l4 ^4 r  I1 e, R
. T' W  d1 I& m+ N( `( Y2 S
圆盘面与刀片接触

# P+ n; W- X% z) o( P+ z' b7 f' f. @1 s  d
4 K) d% Y7 O! B- l  i8 L3 F( S7 V9 _1 p

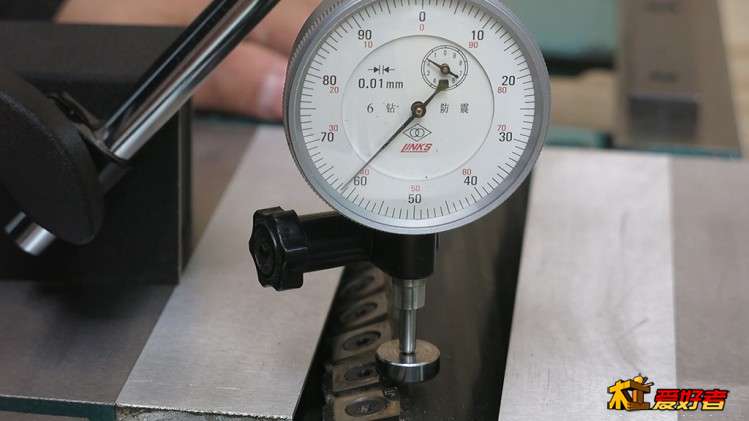

通过反复旋转可以测得目前指针最大偏摆位置是转到读数613 o& m! F; m2 x3 j+ }# G

& I+ T9 [+ B1 h6 O 32.jpg
: |6 b" h* `7 ^. R- l8 A! d) G
4 W* d+ ~( Y+ G, |
我们再把百分表挪到刀轴的另一头,测得最大的读数也是61(实际有半丝的差距)。

, K8 `& V& j5 h+ s% r. C, F3 T; {7 F7 p  D4 i  s! M
" l% E9 z4 e8 t
1 y9 y- ]( M) \
这就意味着,我们目前的出料台和刀轴是完全平行的。(虽然实际有半丝的差距,但谁会在刨木头的时候在乎这半丝的差距呢,耸肩)
: b: y1 x' Z7 ^  m
9 A9 R* M. H& ~0 w1 a5 ]: N
2 I  Y0 C. v+ e$ f$ d& p1 O5 [! S4 O- [  D2 u, O6 t
接着就把刚才松开的四个偏心套顶紧螺丝拧紧。

8 T9 R0 _; k7 f* V, Y/ Z% n0 _
* W( \1 W' O: U. j" w9 m( R 35.jpg
  I6 m7 i+ f7 j$ u
+ J5 p% Y6 E! d  q: Z7 K, X( _- J3 Q
 楼主| 发表于 2019-11-17 16:50:37 | 显示全部楼层
这时我们调平和出料台和刀轴之间的平行关系,注意这里是“平行关系”,而非等高,也就是说台面可以和刀轴不在一个高度上,但他们是平行的。那么出料台我们都知道它必须最终和刀轴切削顶点等高,所以接下来我们就来把它们二者调至等高。
! v9 O9 K6 \' s- d
先略微抬高一下出料台台面(事先已经松开了台面锁紧把手和区间锁定螺丝)
0 \9 ]$ m$ i# k9 |* a7 U

5 o- R/ E9 G1 \1 f0 C 36.jpg
0 Z6 ~- P2 K4 _2 {: H+ f. e3 ~

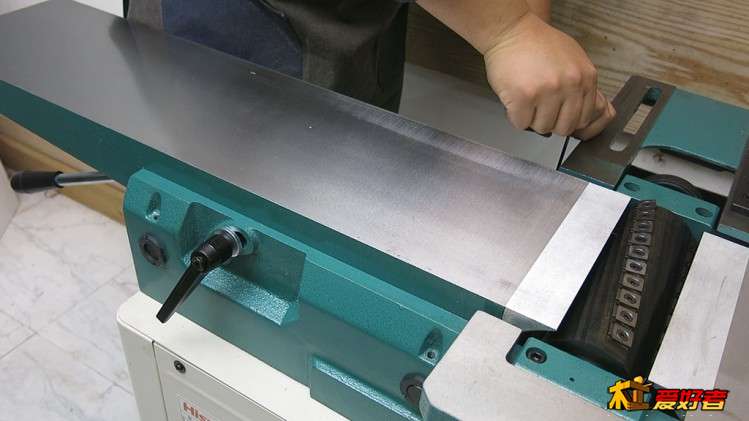

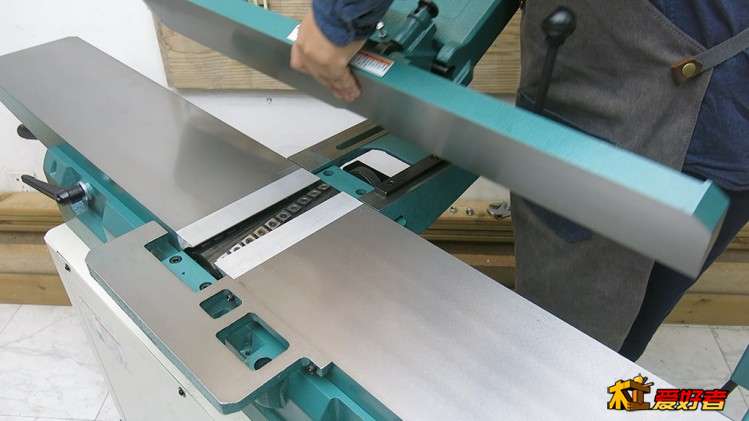

拿直尺架在台面和刀轴上

6 x) i0 G* v6 S. C0 D% z
5 E8 ~* @0 k9 K5 d! Z 37.jpg ( e! C2 [! k4 T1 K- K. w: l

: S6 R# ]1 L) G

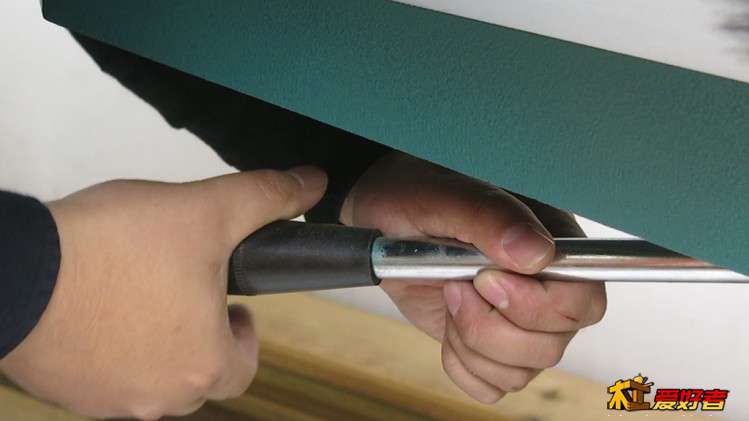

微微拍打出料台拉杆,边观察直尺和刀轴刀片间的缝隙,边拍下拉杆使台面下降,直到最后直尺和刀片间没有任何缝隙。这代表他们二者达到了等高的关系。
8 `( I. w$ E* H+ ~) q
% r/ ]8 _. h+ S. G+ |
38.jpg % ~0 f, T$ b, E0 m
& ?" e9 U; j+ C$ [- J$ c+ @
39.jpg 5 y9 w. T- n$ m# ]9 X9 q) t0 p

% O/ U/ c" x4 h# B! J
如果刀片高度高于出料台会怎样呢?这会导致刨完木头时发生“啃尾”。
- f, s# M& C+ e" r& n' `0 V; W

. e. I! R; |. K5 T1 l2 ^ 40.jpg . M& M- O0 ]8 F8 d2 o. ^$ c

. B5 V) ~/ O0 p/ ]9 G
如果刀片低于出料台,比如很多人觉得直尺和刀片没有发生实质的剐蹭(刀片转动时能带动直尺向前走一点),那一定意味着刀片根本没碰到直尺,没碰到直尺就代表它低于台面。这么思考有一定道理,但这里头的误差其实是非常微弱的。如果刀片一旦和直尺发生了明显的剐蹭,那也意味着刀片高出了台面,那就代表最终木料刨出的末端会发生啃尾。
( S3 P* X5 p, B* T+ z$ V

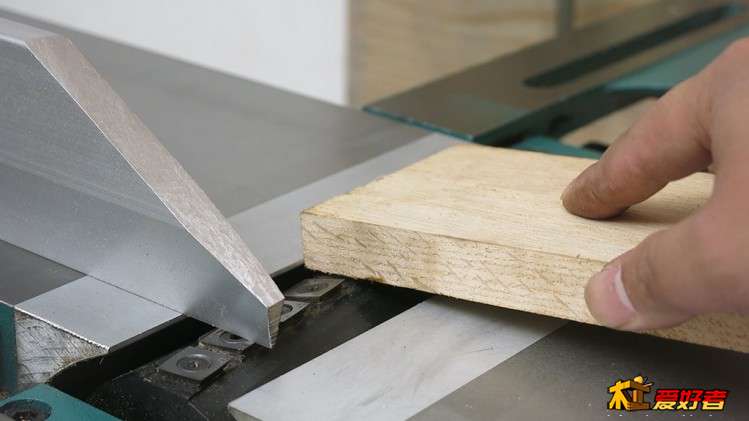

我们判断依据可以通过一个最简单不过的方式来验证,如果刀片只和直尺发生接触并观察没有缝隙,但并不带动直尺向前移动。这种情况下木头被刀轴刨好后前端假设撞到出料台,推不动了,就代表台面还要再降低一点。
1 M6 D- h# F3 [% h: a

3 A0 C- B- p4 D 41.jpg - P4 I+ j! T/ S* j0 q1 \

  d) q5 g  H; `$ d
如果刨木头可以很顺畅得过刨通过,则代表刀片和台面高度没问题
- s+ Y! |, P% Z! \) h

* v1 d3 b& ]0 Y 42.jpg
' z" Q: r) y1 d+ {( ?' @# B" V3 [% s
再确认出料台和刨轴完全平行并等高后,我们就可以最终固定好台面位置,使其恒定地固定在该处。

6 Q# S$ v& E' g9 _. k8 D* q! Y. K6 `% E+ R
! X/ S% g: D3 b5 B1 T7 S9 W/ e/ q' k9 s8 `& v. N1 Y! M2 H) d; i

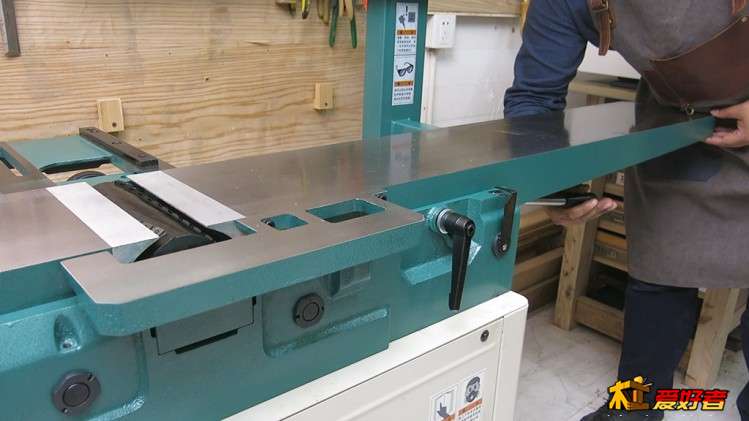

在测定完出料台和刀轴的关系后,我们就可以来测量进料台和出料台的平行关系了。先把进料台升至最高。

0 _; u9 l: G. J# b( p% C
# K: e& ~8 r* U" e7 I" \! c  L 44.jpg * v* f6 e6 \) l4 {9 R% C& V
! m' X- \. G# [7 @) A2 W1 p

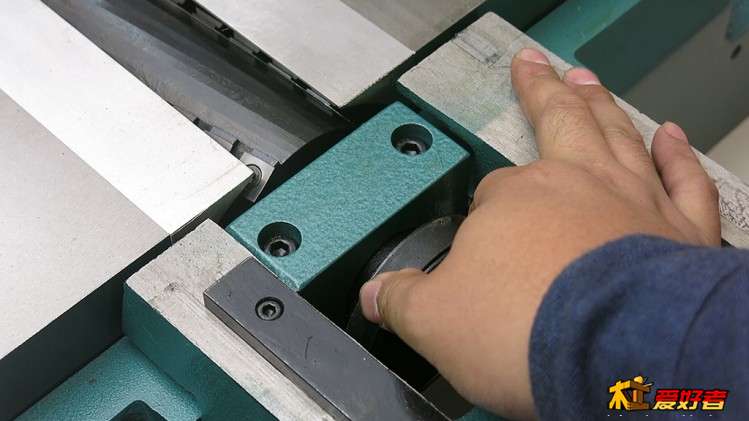

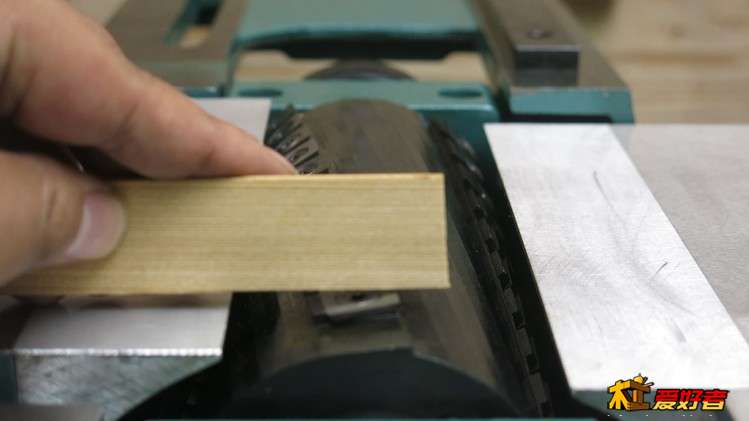

把刀轴拨转到轴身朝上,刀片处在两侧,这是为了支持架上去后,不要碰到刀片。
# m& m& }0 a4 d- H! o4 r2 ~

# I& s9 `1 F2 d3 b 45.jpg . z- X5 q5 f! D2 \4 Y1 E* ^0 b; t/ U

3 o. ]: N. v: Q# D  A6 X/ _7 e, g

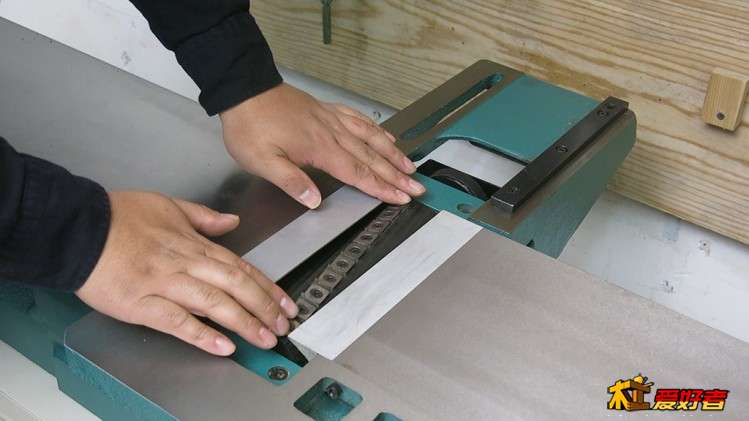

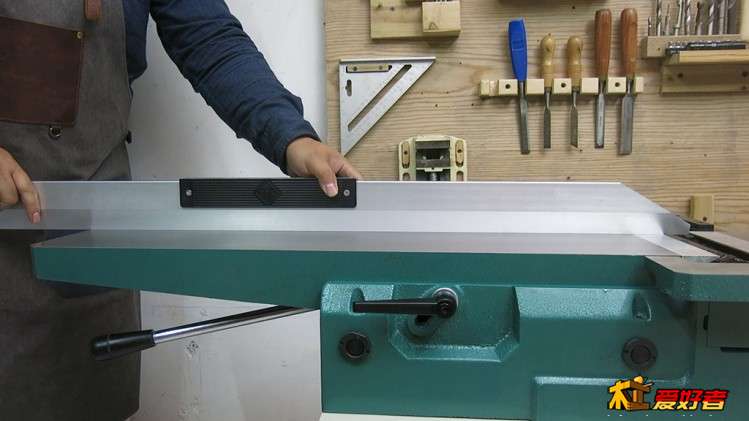

用刀口直尺放置于出料台和进料台上,横跨刀轴。

0 }) W. L3 \; b; |- F4 L' i" F+ P( v1 o) O
1 _; g$ N1 @, B
& P" l. J, D" t/ ?$ \( _7 k. o' Y
目测现在直尺和两个台面是完全贴合的
& v1 g" O3 |& S( A* d

3 l  z) C& ^. Z% B( B 47.jpg + [' t1 z; q! g; T' Z, Q
: F7 n, c1 j& i1 S; F6 \) x

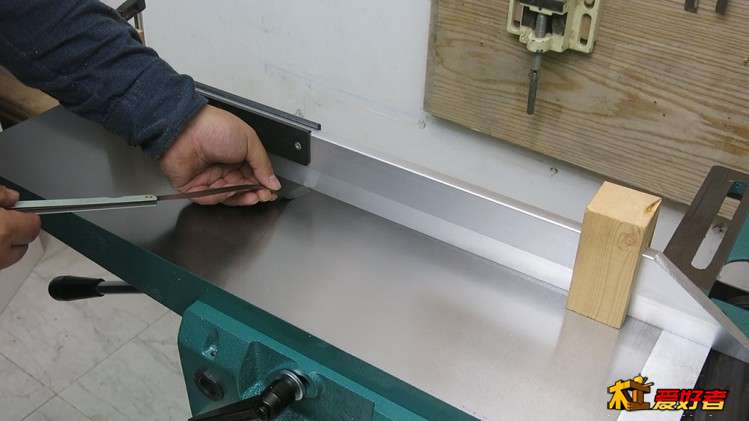

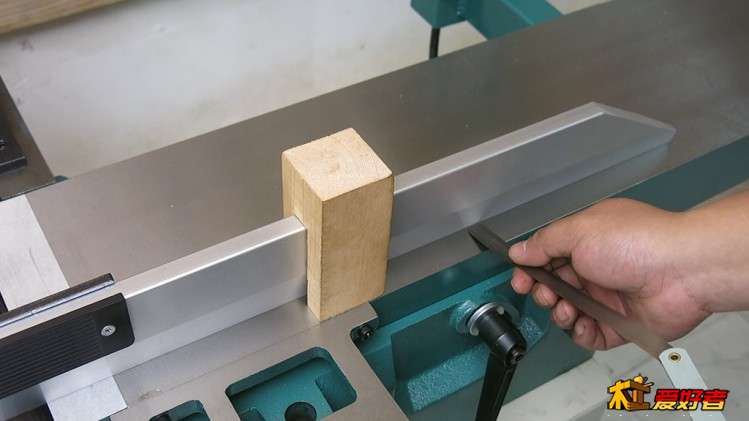

我们再用塞尺来判定一下,先看看两个台面里侧有没有缝隙,实测发现没有
& _( d3 ^2 X* G
+ N1 X" m; ]% t9 f. c3 I
1 q; s" `! d/ \% l! o5 x
4 Q( A$ x- T! T! N2 h/ f2 l9 v
再来测一下外侧位置,同样没有缝隙。

5 g. \0 p9 Y" E0 d- P- w: P7 J
% O& E8 r1 X$ G# ], a7 [' j$ Q( m) E 49.jpg - q" j1 s7 s" b3 w$ p& b

) k# |9 h5 p+ H3 y7 z- N: s
但为了向大家演示如何调教,我假设进料台的右外处是低了点(实际并没有低,我只是假设)

6 R) a6 X$ Z/ x' G* q, E
; X" f- f- r/ \8 h/ h: z 50.jpg
' n8 T! b9 [4 `( ?2 P) l* u3 O! c$ y9 r

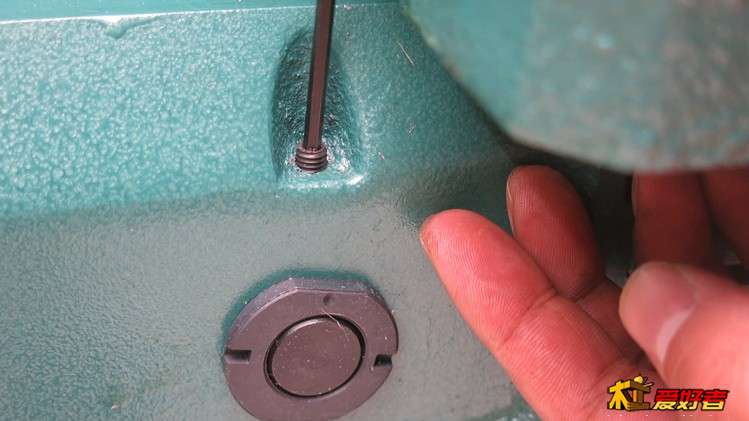

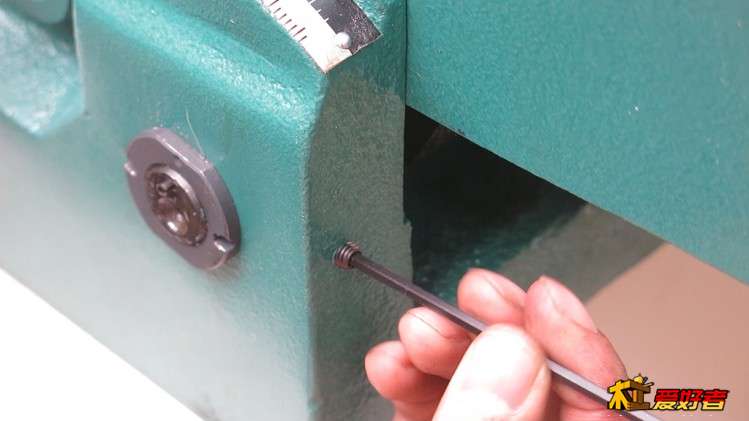

假设这里低了,那我们就要调教这里的偏心套把它调高,注意一下:这里的偏心套顶紧螺丝是处在侧面的。

$ B, m% q( z# @: M3 y* @+ L9 s* B- a7 T2 A/ h$ l
51.jpg ( d/ U# R0 e( }& S3 m  A

! O1 q2 F! ^' {( {6 _+ H0 w2 K6 x; g3 R
用锤子敲击锥子让偏心套转动

( r* ^+ ~2 D$ B& ~2 a- b8 _5 V' O* X
; C7 N8 X' G# w$ X# V. d- y3 B& g1 ]; Y# H
大家应该都懂怎么操作了,我就不继续敲击偏心套了,因为刚才实际这里并不低,所以我现在再把它敲回原位。
3 i! @7 W2 s4 J/ Q

; E5 \& w/ [6 o8 b 53.jpg
. y: v. D- L9 G" o/ X8 N; d8 \9 z! |" H3 G5 @( H
54.jpg : V1 d+ n8 I$ @* q! Q
; B7 a1 g: M% n8 S4 _5 P; t
最后拿直尺测定核对一下是否齐平
& L/ I+ n9 X- _7 {5 ~

5 Y) G& Y7 s- V( l 55.jpg 8 w3 K/ t& F- W
" B# L7 T/ q- Z
没有问题后我们就能锁定偏心套了。

' z) `+ U% W) J" B
$ B) b" ~1 }; y, D 56.jpg 3 |2 b& Z- L6 F4 A" H8 w
* X& ^' V3 a8 V6 X

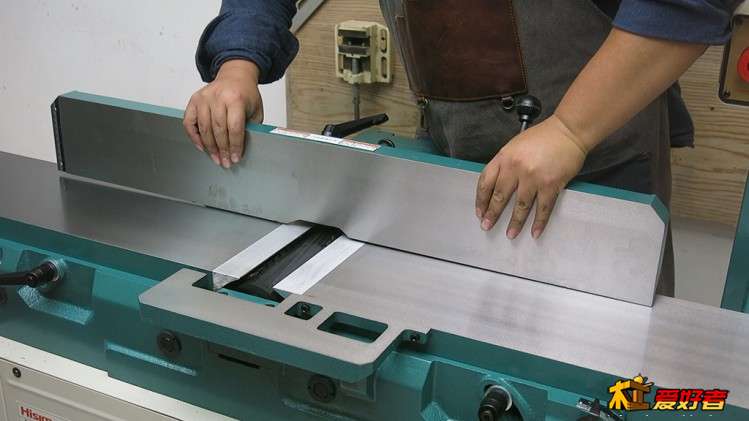

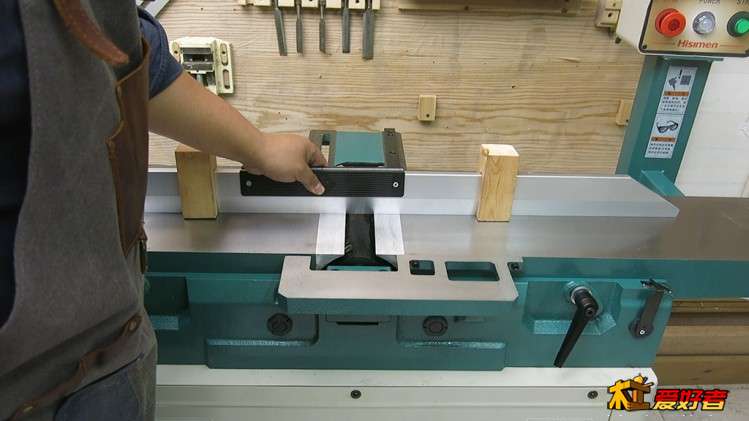

至此,我们测定了两个台面和刀轴这三者的关系,验证是平行的。如果大家的平刨并不平行,通过这样调平后,就可以放心踏实地来刨木头了。完成测定后我们先装回靠山。
' _: g4 J) {* w) K" H
! a& q. N! C6 l. z# e
57.jpg 6 O0 Y; W8 i' O! i0 b7 l/ ^, u" N

) ^1 y% `/ e- }7 g" N

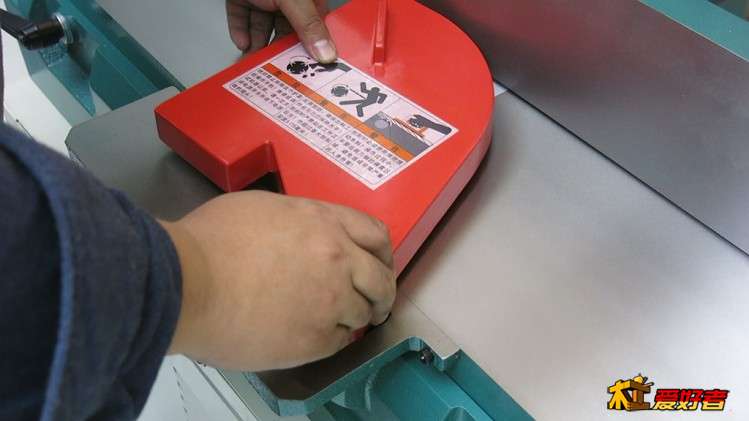

再装回刀轴护罩
( I  P9 Z  |% |, b- c
' y  I* m- J  C2 f' v
/ ~1 G: e+ W  u- F: U% p/ \6 k; v# C) j: Q7 n$ K& T: ~

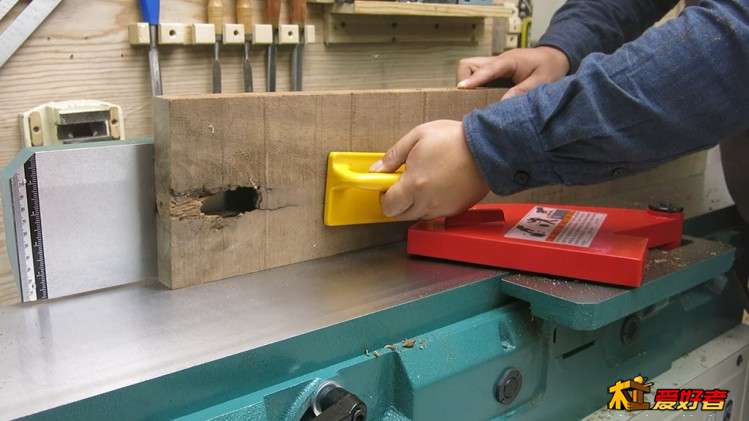

刨两根木料,先平面再侧面

4 l0 `6 f2 j/ h8 z! s0 Y
/ _8 _  r- _2 O5 g. o2 F 59.jpg
/ y! |& {- R) W+ s; Z
# n" c" m) d/ \' y. e. H

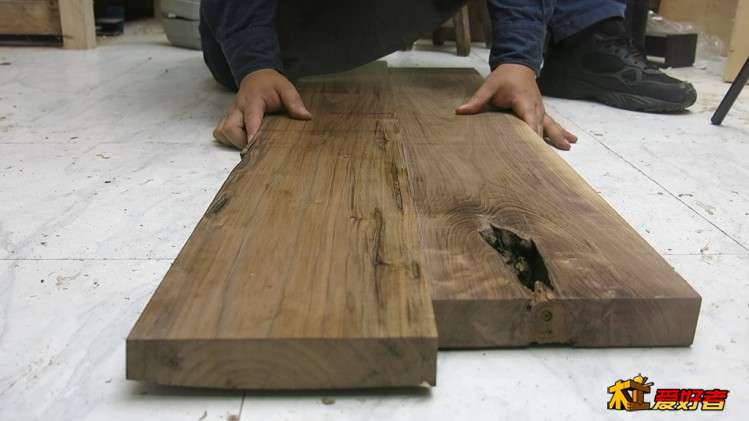

块板拼合无缝隙,而且板长1.6米,侧边缘完全通直,这代表我们的台面和刀轴关系完全过关。希望我的调教讲解能给还不太了解的木友提供一些参考。

: I9 J, l% o0 O' C" A) }4 g
) f: j/ I$ y  C4 H5 R 60.jpg
% {% Y% N$ @0 {, H, v
3 W- {1 Z# I: Q0 T
7 j8 f1 G) M3 |! S& M下到这里我忽然想起要提醒下大家,这里的调校是基于平行折叠升降台面的平刨的,而燕尾式的平刨的台面调校方式有所区别,但原理是一致的。至于燕尾式平刨怎么调的,要不今后说别的内容时再顺带说一下吧。/ N( R0 M! ~3 t( F
发表于 2019-11-17 17:01:44 | 显示全部楼层
非常详细,好教材
 楼主| 发表于 2019-11-17 17:06:19 来自手机 | 显示全部楼层
五亿美金 发表于 2019-11-17 17:01
7 U* c) [6 H( T- n非常详细,好教材
  Q4 p" v1 p$ Y% h& H4 t0 a
好久没见你了
发表于 2019-11-17 17:15:35 来自手机 | 显示全部楼层
冷老师,小立铣铣刀您买的是什么牌子的?就是贴子里黄色涂装的那种铣刀。
 楼主| 发表于 2019-11-17 17:20:11 来自手机 | 显示全部楼层
龙世凌 发表于 2019-11-17 17:15
; v: i+ C: N0 N1 c5 t9 i冷老师,小立铣铣刀您买的是什么牌子的?就是贴子里黄色涂装的那种铣刀。
  p2 q' ~+ T9 u8 ^
直接在某宝搜“铣刀”,首页应该就是,叫“木王”
头像被屏蔽
发表于 2019-11-17 17:31:10 来自手机 | 显示全部楼层
这个还可以这么调,涨知识了
发表于 2019-11-17 17:43:35 来自手机 | 显示全部楼层
谢谢冷老师。您的教学视频以及文字贴子我都认真学习多遍,收获良多!
; i& q# {/ n* g0 z8 P; b看了那篇小立铣的贴子,我原本想倒装电木铣,现在迟迟不想愿动手,整天翻咸鱼想看看有没有便宜的二手信民小立铣
 楼主| 发表于 2019-11-17 17:46:06 来自手机 | 显示全部楼层
龙世凌 发表于 2019-11-17 17:43, Y# r* d! N+ a9 Y6 c8 F* S$ k0 P
谢谢冷老师。您的教学视频以及文字贴子我都认真学习多遍,收获良多!+ [+ k0 r, ]( k1 p
看了那篇小立铣的贴子,我原本想倒装电木铣,现在迟迟不想愿动手,整天翻咸鱼想看看有没有便宜的二手信民小立铣

7 }+ ]9 N$ P  q8 w7 |  w实际我虽然有大立铣,但小立铣用得最频繁,我觉得它升降最方便快捷
发表于 2019-11-17 17:58:53 来自手机 | 显示全部楼层
龙世凌 发表于 2019-11-17 17:432 Z7 }' H+ q& {" w
谢谢冷老师。您的教学视频以及文字贴子我都认真学习多遍,收获良多!
% v: R4 L8 h" E# f( P看了那篇小立铣的贴子,我原本想倒装电木铣,现在迟迟不想愿动手,整天翻咸鱼想看看有没有便宜的二手信民小立铣
' w  B0 d+ I) p, [, e6 x
双十一过去了,还有双十二,最优惠的价格加包邮,和二手价格差不多了
发表于 2019-11-17 18:25:55 来自手机 | 显示全部楼层
调整用圆弧刀的平刨台面,用平尺的便利性远好于用刀口尺,刀口尺与台面线接触,无法保持自身直立于台面,同时我们测台面是面而非线,用一条线只能测到一个面的一条线,简单来说取样数量太少,上述还不是主要困难,困难在于圆弧刀片转动到上面,那条刃线在轴转动到什么角度时候线上那个点才是最高点,用刀口尺的线去找那个点,你确定是最高点吗,同样你在用百分表的时候用面去找这个点就很方便,只要看有没刮擦就行了。所以用平尺,一可以保持自身站立,与台面是面面接触,与刀刃最高点肯定能接触。
 楼主| 发表于 2019-11-17 18:30:33 来自手机 | 显示全部楼层
太糊白鱼 发表于 2019-11-17 18:25
! S, y! E2 g) ~* }5 K$ [调整用圆弧刀的平刨台面,用平尺的便利性远好于用刀口尺,刀口尺与台面线接触,无法保持自身直立于台面,同时我们测台面是面而非线,用一条线只能测到一个面的一条线,简单来说取样数量太少,上述还不是主要困难,困难在于圆弧刀片转动到上面,那条刃线在轴转动到什么角度时候线上那个点才是最高点,用刀口尺的线去找那个点,你确定是最高点吗,同样你在用百分表的时候用面去找这个点就很方便,只要看有没刮擦就行了。所以用平尺,一可以保持自身站立,与台面是面面接触,与刀刃最高点肯定能接触。
7 j! d  s4 t- \0 U1 O' J  O1 k1 Q
 楼主| 发表于 2019-11-17 18:37:12 来自手机 | 显示全部楼层
太糊白鱼 发表于 2019-11-17 18:252 H: g1 `  Z1 P- Z# A6 m% V
调整用圆弧刀的平刨台面,用平尺的便利性远好于用刀口尺,刀口尺与台面线接触,无法保持自身直立于台面,同时我们测台面是面而非线,用一条线只能测到一个面的一条线,简单来说取样数量太少,上述还不是主要困难,困难在于圆弧刀片转动到上面,那条刃线在轴转动到什么角度时候线上那个点才是最高点,用刀口尺的线去找那个点,你确定是最高点吗,同样你在用百分表的时候用面去找这个点就很方便,只要看有没刮擦就行了。所以用平尺,一可以保持自身站立,与台面是面面接触,与刀刃最高点肯定能接触。

: U! l: c, ~: h+ ^4 l你说的有道理,但刀口尺在确保站立前提下,都放置在圆弧刀刃中心点就行了,是可以满足调校需要的。当然有你那个宽面的尺自然更好!
发表于 2019-11-17 19:46:34 | 显示全部楼层
老师傅您好,您这样调整平刨能刨得到木头吗?
