啄木鸟雕刻机改维宏

  [复制链接]
发表于 2019-7-29 10:13:52 | 显示全部楼层 |阅读模式

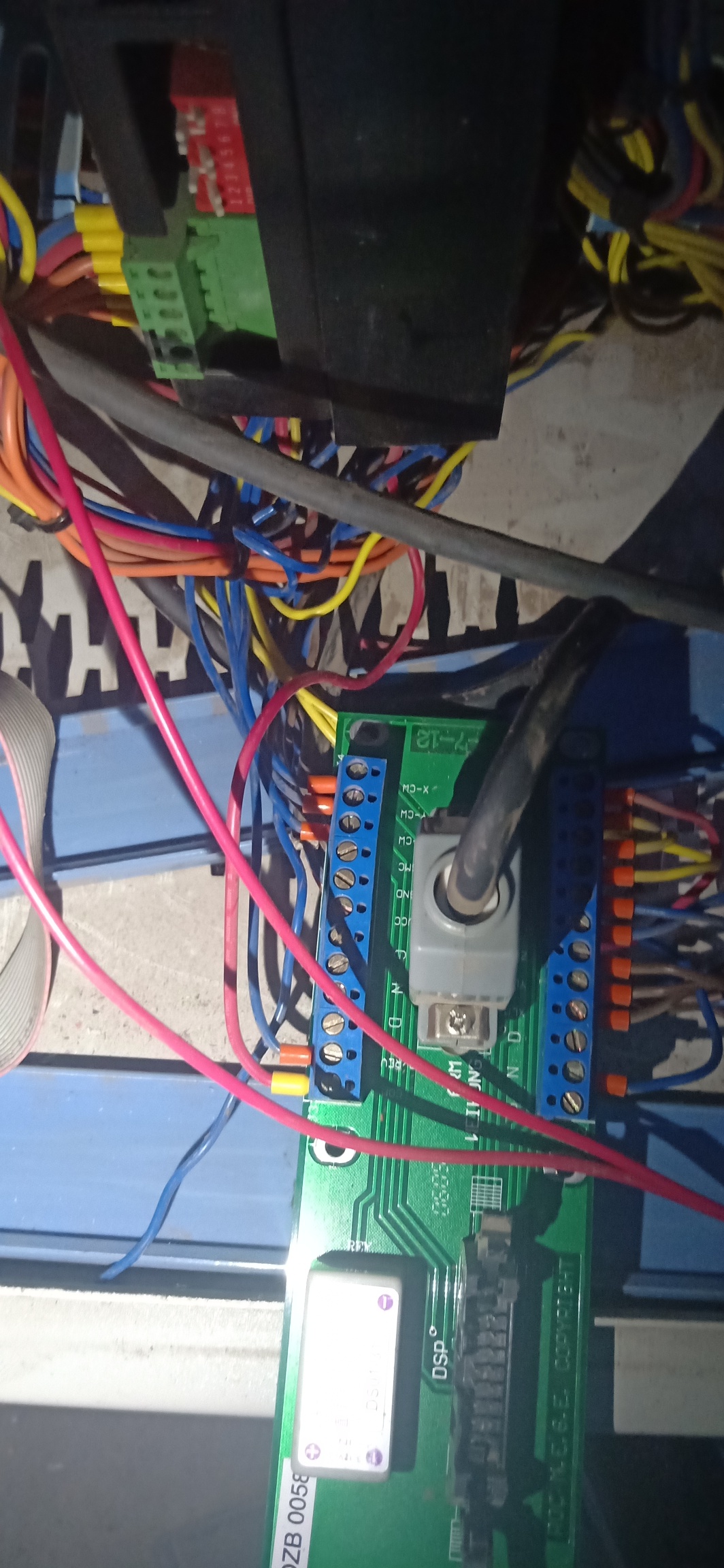

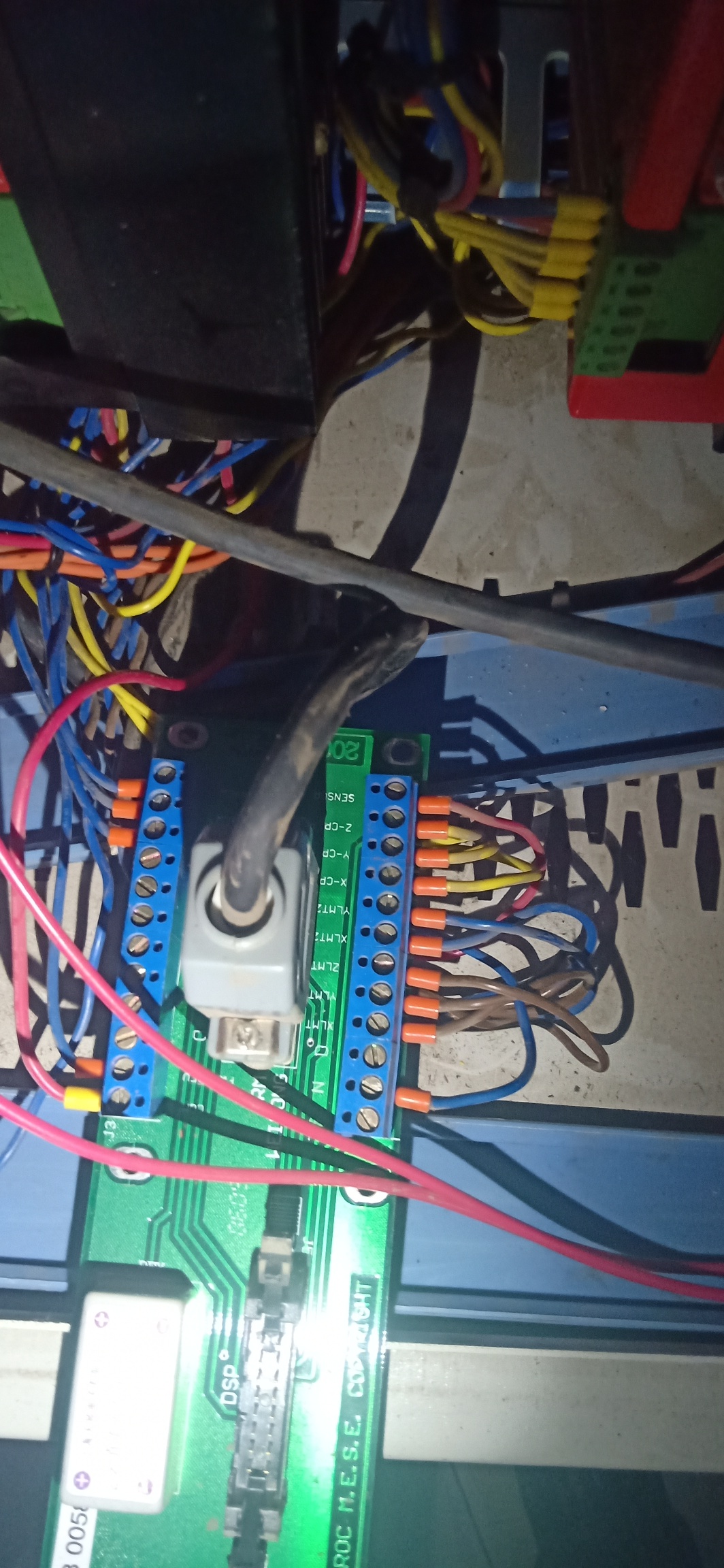

这个是主控部分
8 y* U: d4 P8 ]9 O! }% \# [* h* X  P( c0 d/ G  L: X! a6 |7 B. i
这是雕刻机外观  机子是啄木鸟的 7 w- b+ o" J* s& I
+ C4 {' t$ L3 [% h
这个是雕刻机铭牌9 o8 Q7 T9 ^6 X- ~2 c' T. B
) R" c* G8 B4 h# ?6 ?5 D
0 o: O, w1 g, L) b( [& @3 F; I: D

) T; t( L# F6 B2 e2 d: m机器是脱机 用U盘的   对T3软件支持特别的好    自己用不惯这种系统 感觉做路径比较的麻烦  想改成维宏的系统  自己另外一台雕刻机也是维宏的山东机  用的感觉还是挺顺的     能有哪位老师  大神  朋友帮忙技术支持下 不胜感激    5 Z5 f! D& n9 ]9 [: F

4 o1 M1 o/ [# V: I9 J! f/ R8 Q
发表于 2019-7-29 11:17:23 | 显示全部楼层
接口板改一下, 重新接一下连到驱动器和变频器的线就可以了。 简单得很。
 楼主| 发表于 2019-7-29 11:49:08 | 显示全部楼层
阿余 发表于 2019-7-29 11:17+ w' H, z6 ^9 G% ^0 Z! ^
接口板改一下, 重新接一下连到驱动器和变频器的线就可以了。 简单得很。
$ r0 o+ ~# r/ b$ q. J" W
会者不难  难者不会     很显然 我不会; ^2 N# `! C9 k! i9 t. B  M0 D2 H
 楼主| 发表于 2019-7-29 11:50:54 | 显示全部楼层
QQ截图20190729114948.jpg 5 Y& g3 {- j+ s! g/ F

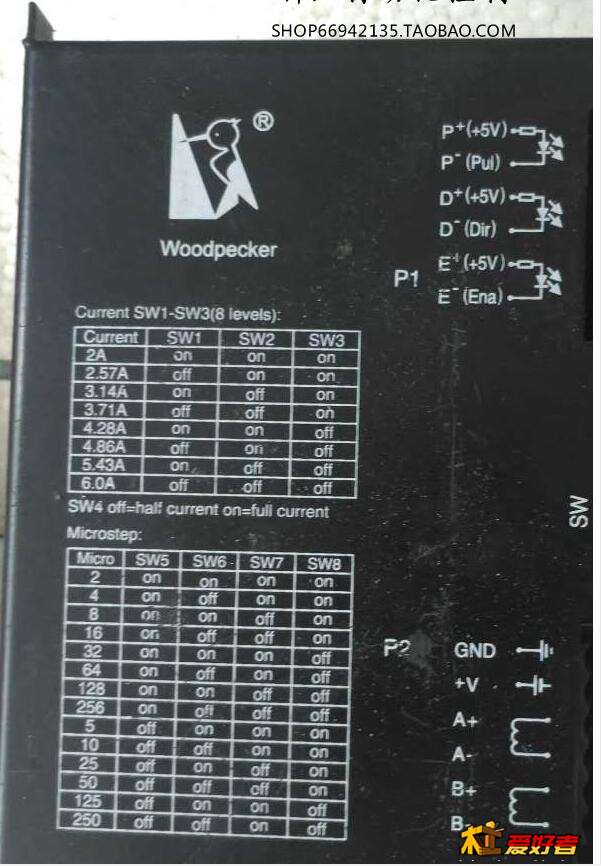

就是这种驱动0 G  u- o9 O% m9 S9 |) U. A
 楼主| 发表于 2019-7-29 11:52:58 | 显示全部楼层
P2是连接电机部分  应该不用动   P1上面一个是脉冲 一个是方向  还有一个不知道怎么接的   我的1325接线非常简单  这个小的布线太多了  有点不知所措了
发表于 2019-7-29 11:57:23 来自手机 | 显示全部楼层
改控制卡算是很简单的了,主要是连接维宏卡到驱动器线多一点
 楼主| 发表于 2019-7-29 12:27:42 来自手机 | 显示全部楼层
孤月繁星 发表于 2019-07-29 11:57" t5 Q6 q' v: ]# c; w, u
改控制卡算是很简单的了,主要是连接维宏卡到驱动器线多一点

( N+ |8 v* {" z! m原来机器上线特别多
发表于 2019-7-29 12:49:35 | 显示全部楼层
我可以改,免费都行,只为交个朋友。远不远看你是哪里的,我目前在黄冈罗田,9月在泰州
 楼主| 发表于 2019-7-29 16:28:09 来自手机 | 显示全部楼层
山卡卡呢 发表于 2019-07-29 12:49/ d! F5 {! H2 ]/ f0 h, J1 l
我可以改,免费都行,只为交个朋友。远不远看你是哪里的,我目前在黄冈罗田,9月在泰州

! x9 B* {3 u8 i) o河南焦作  貌似挺远的
发表于 2019-7-29 18:11:43 来自手机 | 显示全部楼层
我习惯mach3
 楼主| 发表于 2019-7-29 23:25:20 来自手机 | 显示全部楼层
发表于 2019-7-30 08:51:21 | 显示全部楼层
我也是把啄木鸟改成MACH3的,很简单,做好干扰屏蔽。
 楼主| 发表于 2019-7-30 12:22:20 来自手机 | 显示全部楼层
jun_qx666 发表于 2019-07-30 08:51
9 ]. R; |* [' w( s! M( J我也是把啄木鸟改成MACH3的,很简单,做好干扰屏蔽。

5 D. J/ E+ T: W# ~哪里需要屏蔽
 楼主| 发表于 2019-7-30 12:25:24 来自手机 | 显示全部楼层

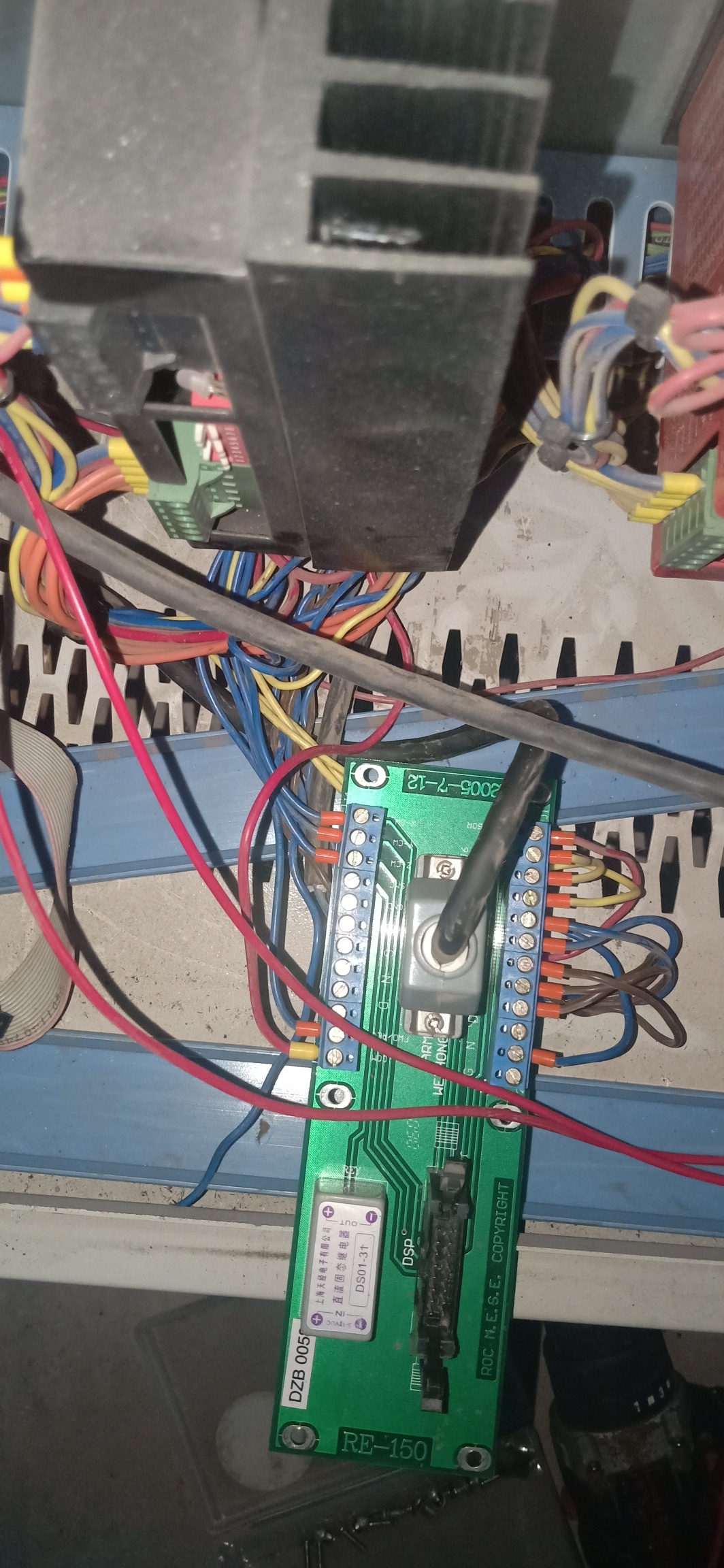

这些线都是什么意思  哪些能接维宏卡上的  哪些没有用   下午就要开始搞了
 楼主| 发表于 2019-7-30 22:02:14 | 显示全部楼层
为什么ena三个驱动器都并联   而且接到了电机方向了
