小板凳横撑长度计算补充

[复制链接]
发表于 2019-7-22 12:06:49 | 显示全部楼层 |阅读模式
本帖最后由 城市农夫119 于 2019-7-22 12:13 编辑
; U4 a9 T$ ~9 K' S$ c: r3 R
" ?* Y! q3 T  v- X看 下图,借一位前辈的图, 补充下小板凳横撑长度计算方法, Y$ S/ I0 f/ E7 n# O8 s" ~
利用公式:C=A+2/5B. 关键B 实际测量比较困难, 但是通过三角函数求就比较简单了, 我用的角度是78°, 钝角102°
; W- m2 G' {$ ?% QB=sin 78*b≈0.9781*b, 而b 可以测量求得。  h3 G; C% B+ h# f3 L) j
所以 C=A+0.3912*b
# y$ x4 H. G+ P3 v6 k. F) o5 o) B这样计算快多了。
9 K! E" |) y$ y* t# o  C( u1 o4 {# n/ ]3 j0 f, i& J2 A4 s/ A
希望对各位 小板凳发烧友 有用
1 F1 u6 x. e- b) g5 a" X! d
发表于 2019-7-22 13:32:02 来自手机 | 显示全部楼层
看到了,楼主引用的图是我套用的,我是利用excel 函数算出来的,其目的都一样,计算横枨长短,明白了原理,将复杂问题简单化才是正解。4 n8 d- T3 U0 E2 i. S. r+ Y6 A- |

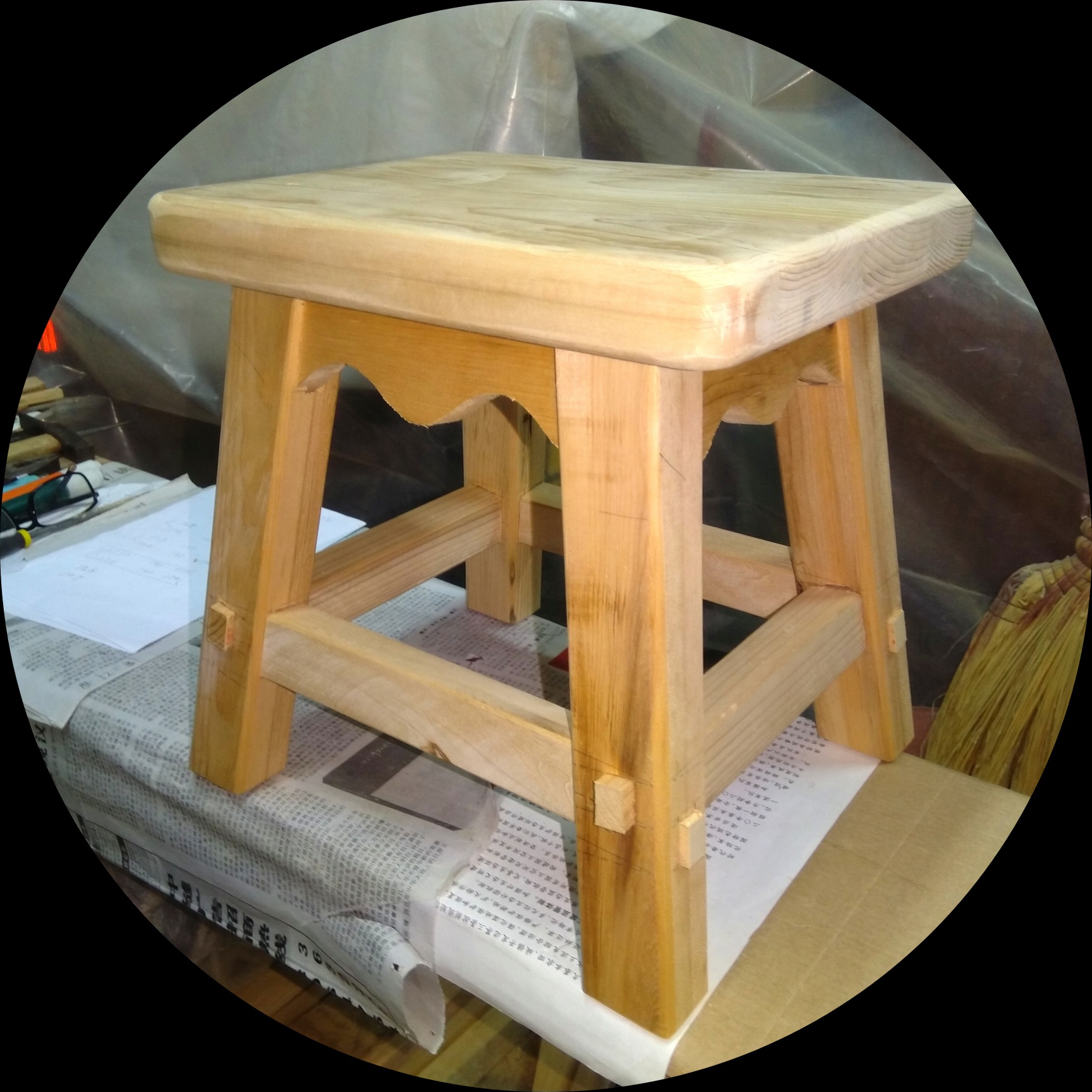

下图就是具体的小八叉凳,数据计算100%准确。
发表于 2019-7-22 14:19:07 | 显示全部楼层
发表于 2019-7-22 14:35:36 来自手机 | 显示全部楼层
哪里有那么复杂,1:1画图,什么尺寸都在上面
发表于 2019-7-22 16:42:27 | 显示全部楼层
按楼主这样算法过去木匠要满师起码要10年以上,
发表于 2019-7-22 17:45:28 | 显示全部楼层
精确是好事5 [# S" @+ b7 a

% e- T9 X, K9 D不是很理解的是:个人玩木头,需要这样算计不?楼上有ID说的好:1:1画图,直接出尺寸。  c- k& U: Q9 B3 S* _! U
当然,画图费劲的话,先做4条腿,以腿定面,先腿后面,
+ T* R5 V" c5 S' w( N是不是更简单些?
发表于 2019-7-22 18:54:43 | 显示全部楼层
我是CAD先画立体图,所有尺寸就都有了。
发表于 2019-7-22 21:42:22 | 显示全部楼层
我做过一条,也是怎么算的,
发表于 2019-7-23 06:35:38 来自手机 | 显示全部楼层
这种算法很准确,可惜木友有很多不懂,没学过的
发表于 2019-7-23 08:12:01 来自手机 | 显示全部楼层
学过的不用也还给老师了。这个方法得出的尺寸精确。
发表于 2019-7-23 09:05:36 | 显示全部楼层
是个好方法 适合数学好的人
发表于 2019-7-23 09:20:40 来自手机 | 显示全部楼层
还是那句话,明白了计算过程,怎样将其简单化才是正解,只有这样才适合大众,一目了然!
发表于 2019-7-23 10:13:12 | 显示全部楼层
是否可以计算一下,本图中如果以b代B,横枨实际误差会有多少?
发表于 2019-7-23 11:47:22 | 显示全部楼层
如果没有CAD,放个实样就可以了。当然,这是小板凳。如果要在工厂做一套家具,这个软件就用上了。
发表于 2019-7-23 12:03:45 | 显示全部楼层
用三角函数的都是书呆子,木工做这个的时候根本没有长度数字概念,都是实物比出来的,就像做大样图一样,不用知道它有多长。比一下就都有了。
