求指教，雕刻机雕出的直线不直

spoonyer · 发表于 2018-9-20 18:07:46

用雕刻机雕刻一个标准正方形

结果出现偏差：

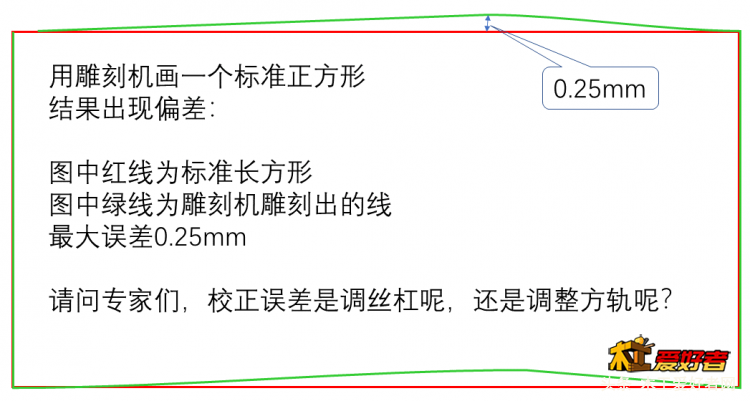

图中红线为标准长方形

图中绿线为雕刻机雕刻出的线

最大误差0.25mm

请问专家们，校正误差是调丝杠呢，还是调整方轨呢，还是根本不能调整，要换新的零件呢？

dhi · 发表于 2018-9-20 18:20:03

在固定位置的话应该是导轨磨损了

spoonyer · 发表于 2018-9-20 18:22:24

dhi 发表于 2018-9-20 18:206 {- |7 S7 q8 C7 x/ Q" j
在固定位置的话应该是导轨磨损了

谢谢，原来还存在磨损这种情况呀！以前只考虑到安装的不直。受教了。

nini21800 · 发表于 2018-9-20 18:50:03

两头能在正确位置，确实就是导轨的问题了。

zaozichen · 发表于 2018-9-20 18:57:43

用角尺靠一下轨道不就知道了，如果磨损肯定有缝隙

心佛既佛 · 发表于 2018-9-20 19:00:07

圆轨光轴的吧，X轴出问题了。

spoonyer · 发表于 2018-9-20 19:26:11

dhi 发表于 2018-9-20 18:20 9 B3 E( j# N7 K6 y, D
在固定位置的话应该是导轨磨损了

请问磨损的话还有的救吗？

jxgcsyjl · 发表于 2018-9-20 19:59:21

用大理石平尺，看看三轴直线度如何，先

这是最基本的，完了后再用大理石角尺看看三轴垂直度。

dhi · 发表于 2018-9-20 20:00:43

spoonyer 发表于 2018-9-20 19:26 + i$ T9 r. f* B p8 Q
请问磨损的话还有的救吗？

你先检查清楚是啥原因。磨损的话就换导轨咯

yiweidaxia · 发表于 2018-9-20 20:06:41

平尺在手，直线我有

COOOOK · 发表于 2018-9-20 21:30:15

画一个不正的图！雕刻出来就正了

backkom5166 · 发表于 2018-9-20 21:41:59

把其中一根导轨调转180度就好了

武夷人家 · 发表于 2018-9-20 22:34:56

心佛既佛发表于 2018-9-20 19:00
$ V% m6 n% w0 ]圆轨光轴的吧，X轴出问题了。

你好，我想问下：我的CNC刻一个正方形（在25X25CM这样），量对角线，有1MM的误差，是怎么原因？主轴有碰撞几次了。

心佛既佛 · 发表于 2018-9-20 23:41:50

武夷人家发表于 2018-9-20 22:34 2 `5 _" b# \/ L6 J- q+ c: i+ T
你好，我想问下：我的CNC刻一个正方形（在25X25CM这样），量对角线，有1MM的误差，是怎么原因？主轴有碰 ...

测一下XY两轴的回差吧

hanglas · 发表于 2018-9-21 07:14:19

武夷人家发表于 2018-9-20 22:34. E$ g! v: v3 Q; H" c, k' U% r
你好，我想问下：我的CNC刻一个正方形（在25X25CM这样），量对角线，有1MM的误差，是怎么原因？主轴有碰 ...

你这个问题是X轴与Y轴不垂直造成的，应该不会有其他原因。
