求大师指点

  [复制链接]
发表于 2018-7-17 00:30:06 | 显示全部楼层 |阅读模式

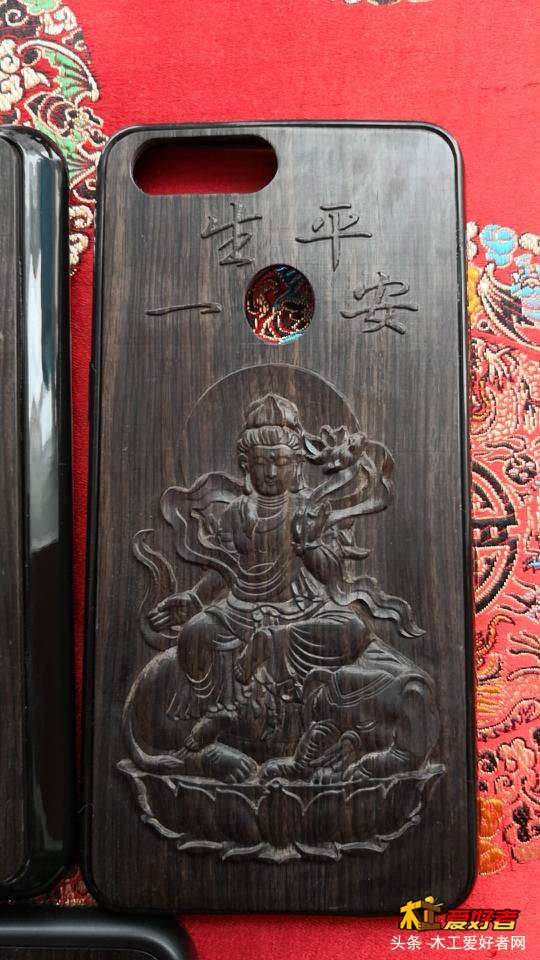

我这个雕的怎么有横纹是怎么回事?/ f' s: S" w0 U4 N7 ~3 M: [  `
大师能帮帮解决一下
6 f) U  ]3 A3 \5 F1 s 003004aqbzw0otqhfzqwx5.jpg
/ J# y! g0 t1 o" w) Q8 k5 r$ e
发表于 2018-7-17 00:31:45 | 显示全部楼层
看不清!
9 o8 W6 O+ B. t, I+ F
发表于 2018-7-17 01:08:09 | 显示全部楼层
看不到有什么横纹呀?- C2 \& Q- o* Z
头像被屏蔽
发表于 2018-7-17 01:19:00 | 显示全部楼层
赞比亚血檀3斤免费送  付款确认收货好评晒图后截图客服看得全部返现!青海西藏新疆不送5 C3 P  P; R6 v& I
011854lv18ntfv8xqpr07r.jpg / ~; o2 U* H) Z" l' c, t
011856w5jitxhd9apx7zph.jpg % w; z6 \3 |8 P
) Q3 g5 C- n; `; I; |1 I# Y. z 011858fi9inn5kqku3k3qa.jpg % H. H8 S+ x! S1 ~; Z
发表于 2018-7-17 01:46:00 | 显示全部楼层
这个没办法, 一定会有的。机器好,就效果好一些,机器不好, 就明显一些,想要完全没有,没可能性。
) R; k5 }, k! n) o0 z
, z# [; y( [2 E" ?  K这个要处理掉, 是靠打磨,先用刀刮,刮的时候,要特别注意那些转折的位置,那是重灾区。 再用砂子磨掉,就可以了。
发表于 2018-7-17 03:33:21 | 显示全部楼层
这么光滑还问?换刀,检查丝杆~
发表于 2018-7-17 07:05:52 | 显示全部楼层
皮套是怎么装上去的& L; G# D+ a9 d% W
发表于 2018-7-17 08:01:09 | 显示全部楼层
本帖最后由 往事随风去吧 于 2018-7-17 08:18 编辑 : l3 e: E4 L$ u3 _3 m. L& z

1 e3 D* E7 |$ a4 k放大看,的确有,但不严重。
1 f, X8 z2 b# m: }/ w2 f2 S但是纯平面没有(Z不需要抬刀),这种就是Z轴回差或者说重复定位精度造成的,Z该归位回零(我这里指的零,是浮雕的最低处的那个平面,这里就顺便说说,有的浮雕图本来就没有底平面的,所以就看不出什么底纹了的道理)的时候,没有回到零,那么底纹就出现了,不到一丝(说过实话吧,0,3丝的回差,深色硬木都能看出底纹了)的回差,肉眼就可见了的,烫蜡或者上油抛光之后,问题会更明显的,因为反得起光了嘛,不是说,漆匠怕光照么。0 p! b3 |- ?* q/ P4 |- x( b
或者丝杆螺母有间歇,或者机器自身没有丝杆固定座,步进电机的轴向间隙,大概6丝左右。
+ l9 l6 Z5 j3 Z# B( u* P6 O8 }' f$ x9 S5 h# q$ K7 Q( p- Q
发表于 2018-7-17 19:41:03 | 显示全部楼层
z轴回差大 z轴有消回差装置的调紧一下,然后 联轴器也可能出问题,z轴重联轴器刚性不够或者间隙大 了 还有可能就是电机精度不够,负载过大,伺服的话调整刚性。
 楼主| 发表于 2018-7-17 22:31:41 | 显示全部楼层
keithpupu 发表于 2018-7-17 19:41
. ^) p# ~% ]3 T$ M- v9 x: Az轴回差大 z轴有消回差装置的调紧一下,然后 联轴器也可能出问题,z轴重联轴器刚性不够或者间隙大 了 还有 ...
, w% V! K# J( X& e
谢谢0 y- ~, S2 w. w( E9 C
 楼主| 发表于 2018-7-17 22:49:31 | 显示全部楼层
阿余 发表于 2018-7-17 01:46 5 [$ k! K7 f3 X% `1 G
这个没办法, 一定会有的。机器好,就效果好一些,机器不好, 就明显一些,想要完全没有,没可能性。) V! R6 `. d; K4 C

) M% u- i; w3 F: y这 ...

4 A) U! C1 g6 ~4 A3 k/ b9 }/ G谢谢
8 H! l9 G# e7 Y4 o9 g
 楼主| 发表于 2018-7-17 22:53:48 | 显示全部楼层
往事随风去吧 发表于 2018-7-17 08:01 , ]8 I8 l) A% m" q+ o$ t7 E, e& K! d
放大看,的确有,但不严重。% Q* B8 S, O1 x8 P0 d
但是纯平面没有(Z不需要抬刀),这种就是Z轴回差或者说重复定位精度造成的, ...

5 r" C4 s. x4 M# l! N1 O! w1 _大师什么是丝杆固定坐啊
; x$ r! Y- r3 d
 楼主| 发表于 2018-7-17 22:54:30 | 显示全部楼层
往事随风去吧 发表于 2018-7-17 08:01 3 Q! ~9 P% M6 Y1 U: |4 c. i
放大看,的确有,但不严重。3 @5 j/ Z- R& F) N# q7 Y. d+ m
但是纯平面没有(Z不需要抬刀),这种就是Z轴回差或者说重复定位精度造成的, ...

( R! J2 ]6 E5 Y大师我这机子能调试好么
6 f% ^! |4 v& S2 L6 f) H" F9 ^
发表于 2018-7-17 23:27:36 | 显示全部楼层
MU出现 发表于 2018-7-17 22:54  _9 E; r& V  F
大师我这机子能调试好么
! ?! I9 b; J3 h
什么大湿哦7 ~% J/ f$ f5 S) ?
# _0 f( t5 f* V0 a  T
其实紫光檀,这种带零平面的浮雕图案,机器能做到这个水平,对于我们普通玩家,已经算不错了,90%以上的机器,没有这效果的。
# \6 O& N6 ~# s( w1 v
! V1 V; [8 `) z( l7 j也没有看到你的机器照片,所以无从谈起。
2 U7 ?0 J( u/ W2 t$ t4 d+ J以你的这效果猜想,应该是有丝杆固定座的机器吧。
; L. n7 z, o& ]# K* N$ J1 y- |9 G) s, x1 l
如楼上木友所说,看看是不是联轴器疲劳啦,尤其是那种弹性联轴器,中间有橡胶缓冲那种,很容易就疲劳的,建议更换膜片联轴器,三个也就几十百把元吧。* s) B5 Z# w& Q! s  B

. z6 C( x, G9 _) ]如果一般的轧制丝杠,这种轻微底纹很正常的,新的都有,没有,反而不正常了,只是有的图,有的料,看不出来而已,你圆雕不是看不出来什么问题么。4 y2 ^/ j+ [% Z, n3 t( d* \- `0 c
当然不是不能解决,可以更换精密研磨丝杆,这个投入就是几何倍增了,一般玩家不建议。3 C% ?. P$ q: u5 s0 e3 A: w. R4 U
还有就是,优化分解组合刀路,浮雕和零平面各出一个刀路(浮雕矢量必须得偏置放大1MM左右,否则看得出接头的),再合并刀路加工,这种加工时间稍长,但可以保证零平面没有底纹-----因为这种刀路,走零平面时,Z轴是不动的。动就是在软件自动规划的零平面板块之间,抬一次刀,下一次刀。如果那种中间是浮雕,四周是零平面的图,就简单了,走零平面Z轴就抬两次刀。
% A# s2 c+ O/ U# k1 }2 U* y0 u
发表于 2018-7-18 08:48:44 | 显示全部楼层
这样的讨论非常好,有益于大家的进步。谢谢大师们的分享。
