        工欲善其事,必先利其器,这些年工具买了好多好多好多,没事就到淘宝研究里面的工具,研究研究就冲动了,唉,好些一次都没用过。

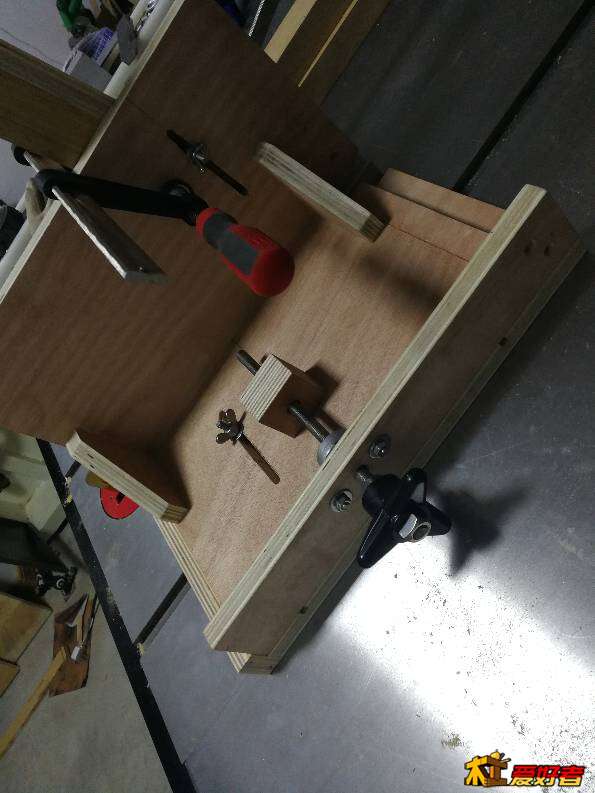

$ ^6 `4 `1 R2 t5 e6 l( `2 W# A4 I        话又说回来,东西想玩好,光买工具是不够的,一个好木匠,最基本的是要把辅助工具做好,我没事还好虾研究,找资料,做一些辅助工具,今天,给大家看看我做的开榫推台,就是下面这个。
  A8 T+ Q  d) R/ s! _1 n/ E% C3 Z 023547xat149v87ffntz92.jpg

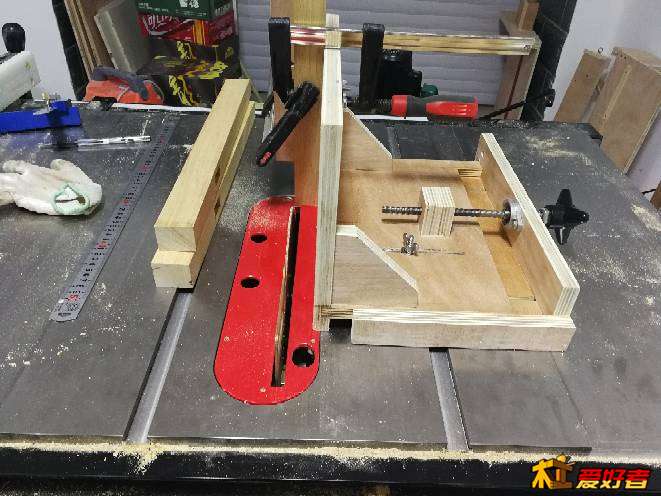

* ~9 o8 Y6 M) B! d) x! K, p, b2 r0 |再来张
0 o9 p0 x7 l# H. w8 X% j! N' ~5 X) ]$ `! r. e, x* N  `
023549u3ks9kbf3gikzaes.jpg . J3 I* i4 z2 d+ p! B

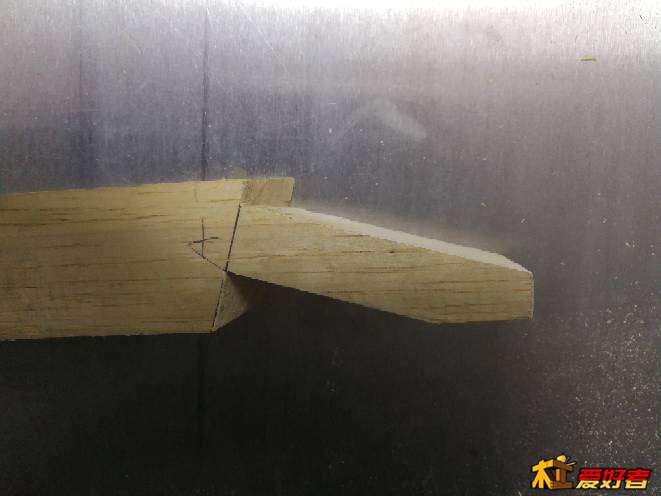

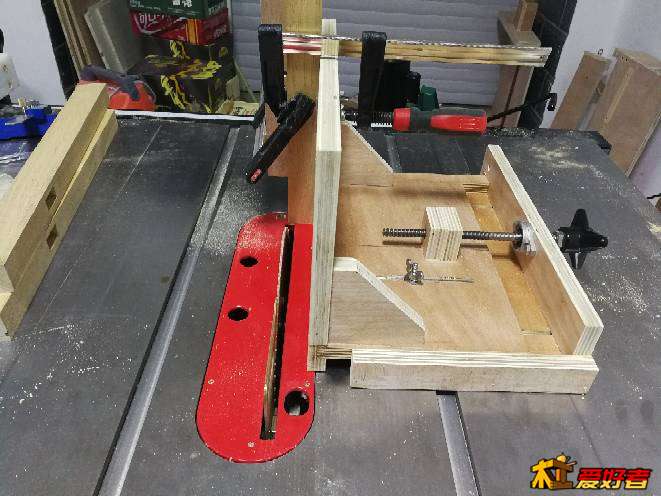

这个开榫工具底下是滑条,将开榫头的工件夹到前面靠山上,靠山可以倾斜,这样配合锯片的倾斜,可以锯切有倾斜角度的榫头,下面这个就是" A3 b' {0 b, h

" N; ]- H1 Z7 x- h 023550s7v797n9nxvv979v.jpg

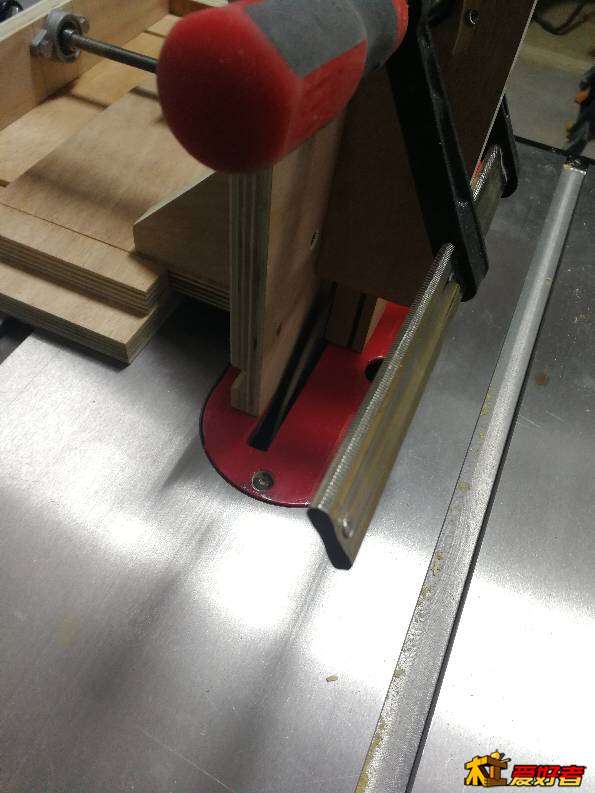

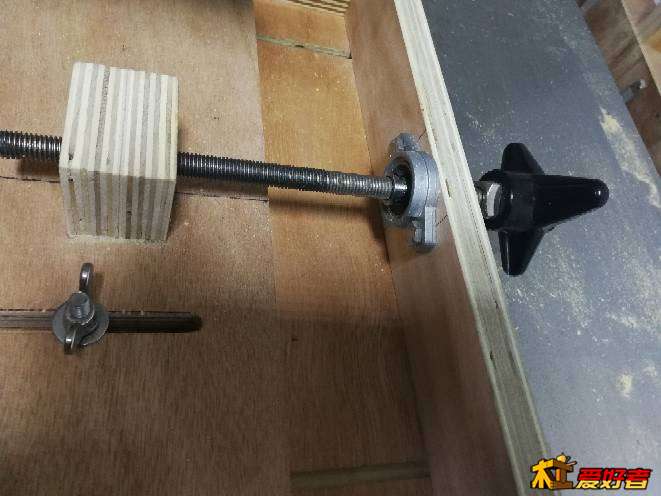

$ m& E/ e4 m/ f3 T0 c: w( _推台前面的挡板可以调节与锯片之间的距离,使用一根10个粗细的丝杆调节,调节后,用蝴蝶螺丝锁紧,在工作中,这个调节功能是十分精细的,可以调节细微的距离。+ o* r' |& v9 Z& \; y

6 c/ B  \9 L! L/ Z7 B2 J 023551xgtrtqx6zogqm5mo.jpg
6 ~1 C$ F4 P' a! j  |6 P 023553tff3xzl9rfxkff7s.jpg % l3 Q5 k0 ~0 l1 ^
下面是我昨晚开的几个榫头8 h* u; u6 |0 F' s0 C

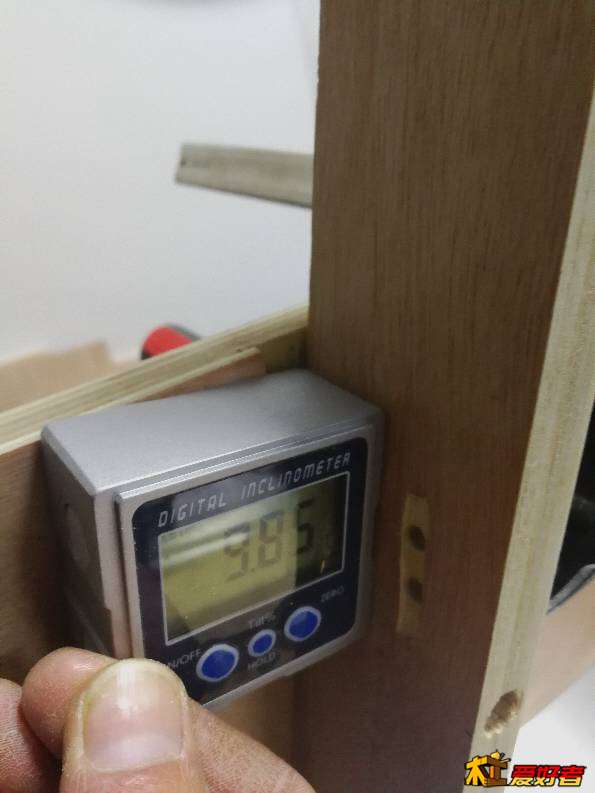

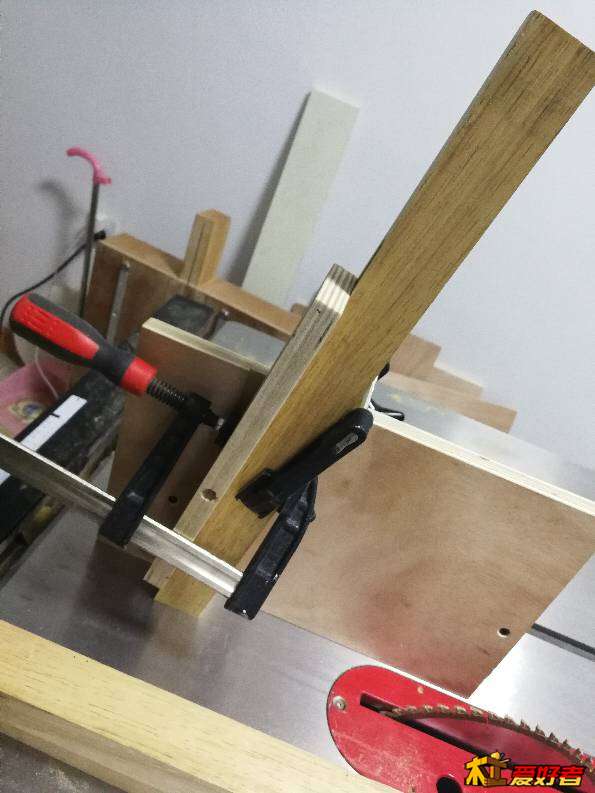

我的这个榫头榫肩是倾斜的,所以要先调节榫肩的角度,调节到十度左右,然后夹紧固定,如下面三图。5 V( b- e% r! ^8 O2 G; y
023554rb364ojm0m1kbs6d.jpg   J% T' ~/ G, X' K
3 [) z( l7 J8 L) V0 W+ {7 t 023557mccc0a8c2tswts08.jpg

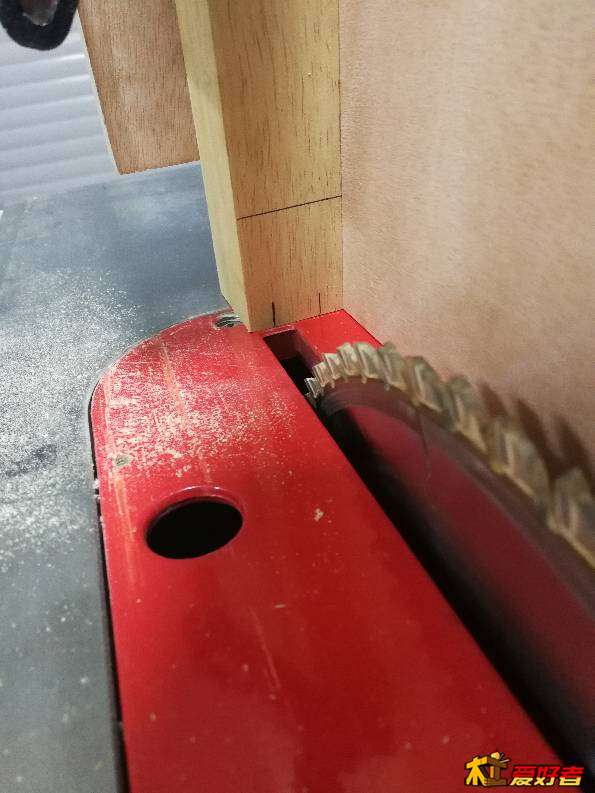

3 l8 ^4 }) _5 [0 c' E, w8 b! T然后调节挡板与锯片之间的距离,确定榫头的一个边
  N9 C2 W* H" Z& T+ [3 _" m7 b. @7 s1 r1 I# d2 E6 k
# R: ~" F9 u9 W5 Y 023600ylvcjywb6wuwlmzl.jpg
& v% n1 r0 H4 w8 }" Y& v9 O- N$ w 023602il9bezrt2knx7zlx.jpg . H. Q, \5 O9 g) V% W
调节后用蝴蝶螺栓固定好
# C1 ~/ C. n0 f. O
4 p  ]' u0 {. _% Z 023603f1bnsxzq6s3o8b5t.jpg
2 v3 B( R1 `' G, {, }然后调节锯片的高度,就是确定榫头的高度。
9 r& Q3 T( u2 I  m; [9 E  C' i+ V* _
 楼主| 发表于 2018-2-12 02:39:55 | 显示全部楼层
手机写的,一次写完怕手机内存不够发布不了,那就白写了,下面继续。0 o; @; V# v$ k3 }. q
 楼主| 发表于 2018-2-12 02:41:51 | 显示全部楼层

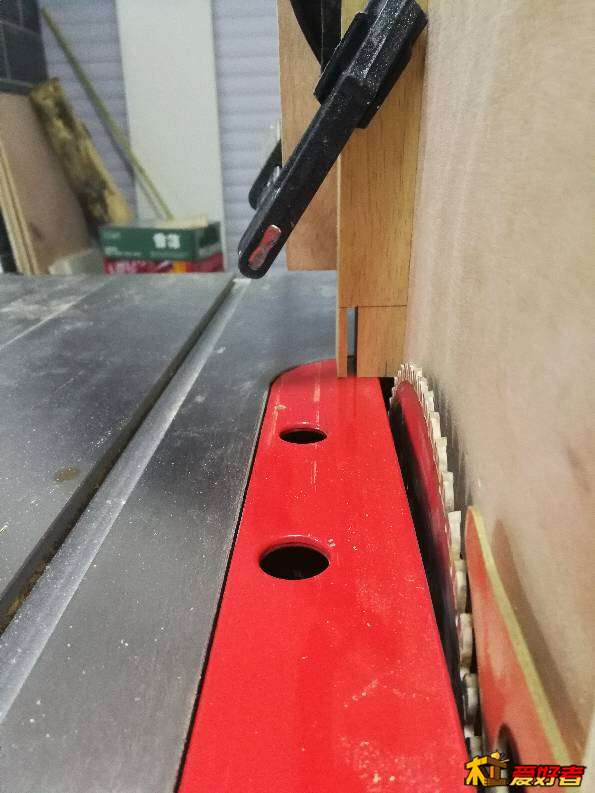

然后开机锯榫头的第一个切开口
2 K& f2 T0 j" E* s7 Z 024149r9ina999da8zztga.jpg
9 E' m. Q- Z& Y 024150yotobzpmdgagahxb.jpg
; a8 x/ r) ?% F9 T. r
 楼主| 发表于 2018-2-12 02:47:02 | 显示全部楼层

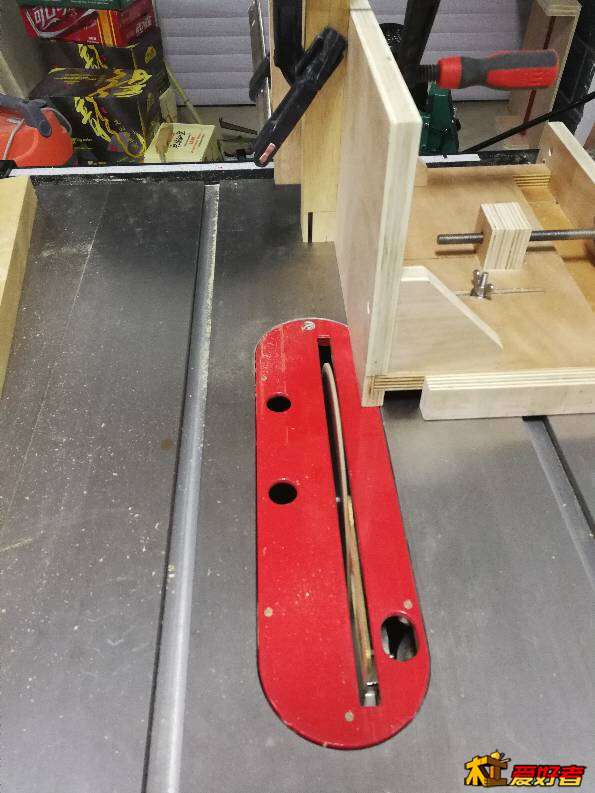

上面的图片发错了,开第榫头一个切口,如下图7 R5 q2 e8 K3 {8 d! }" h( k! c
024700klju0cyubocs0rcg.jpg & `3 B) v" K$ C% M8 X- M
024701luupkpgttc3jepee.jpg " E$ G8 R! j5 O
 楼主| 发表于 2018-2-12 02:49:47 | 显示全部楼层
因为要做三个工件,为保证每个榫头宽窄高度一致,每个榫头的一侧切口一起切,下图是三个工件一侧榫头全部切完
( _' q" v/ l( j" Z* p2 [' C$ e8 o 024946xvbu9uu34yvjvflv.jpg * _8 l' V( y8 N! J9 Z+ l1 T
 楼主| 发表于 2018-2-12 02:53:23 | 显示全部楼层

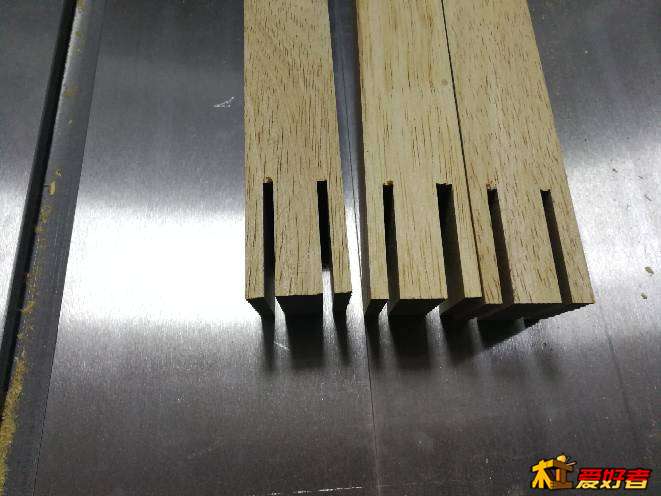

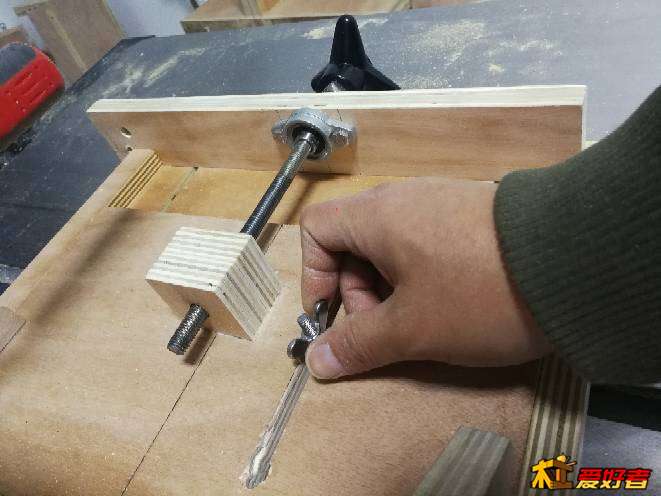

然后调节锯片与挡板间的距离,切另一侧的切口,因为是模板化,在第一个榫头上画个短线标记榫头位置就行,其他的都不用划线。0 u; S: Z7 o' \6 V9 E$ m
1 K* U2 A3 F: r* d- r& a1 y5 `7 a 025321tlccnaoc78clcuwu.jpg ; P5 h4 u. @& ?2 S7 D  c" {
9 l3 L  y3 Y: t 025322wrsw01xu4mgu071b.jpg 3 X# z. T9 q6 w6 C: z) {6 P
 楼主| 发表于 2018-2-12 02:55:08 | 显示全部楼层

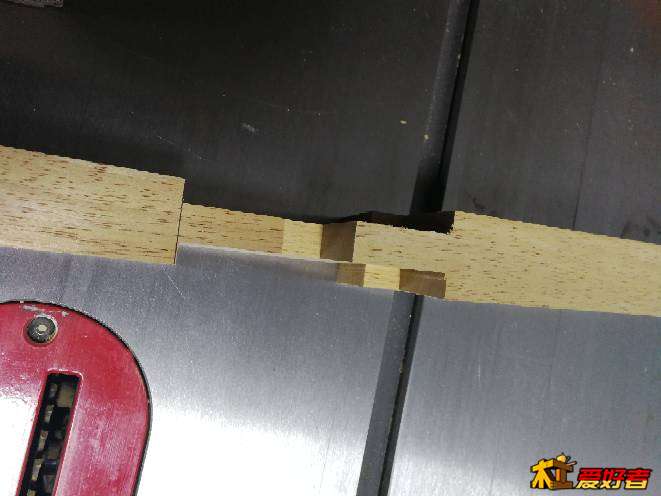

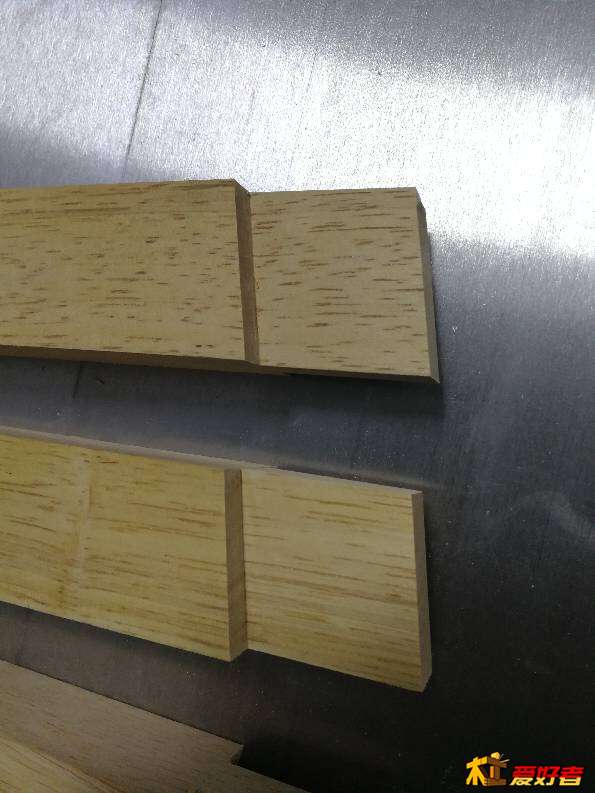

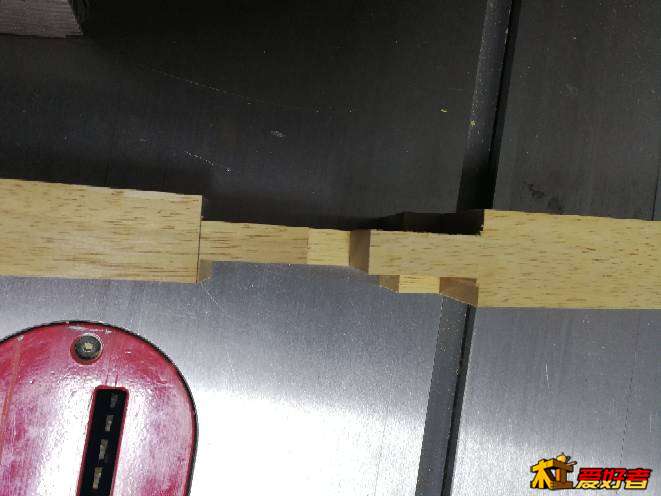

切割完榫肩的工件,榫头宽度丝毫不差: w* q! p, e* |& Y! v5 A
$ Q+ ~$ S9 k; d8 y" W9 U 025506kk2313kaao9w9gxo.jpg
& x) G$ u5 Q4 z  B+ j 025507mj5tn9ualaiaojcn.jpg
; w' |# N& K$ S6 G9 X% d2 f 025507cnnq70npn7j75nmm.jpg 5 ~7 g( r7 N7 m
 楼主| 发表于 2018-2-12 02:58:37 | 显示全部楼层

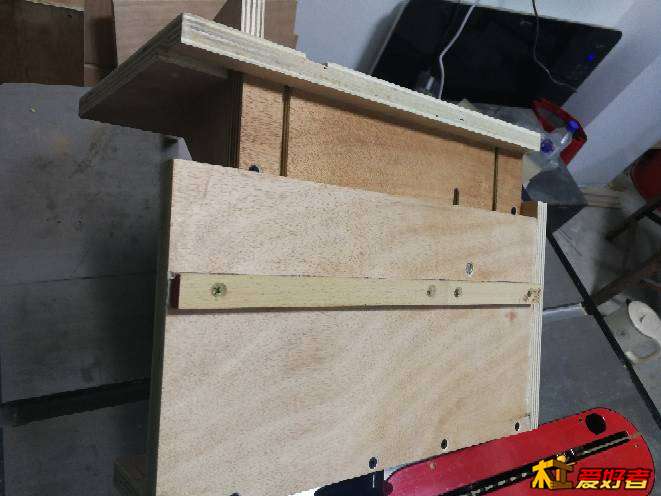

推台的滑条很重要,头几个jig我用吴新家的滑条,买俩最短的都要60多,于是我做了一个jig,就是辅助工具,切细条,自己做滑条
1 O/ _* L7 f9 f* @# I/ N 025834lfj83bwjgtwtt96w.jpg / ~% e% W3 ~1 n. [- N0 L" D) u' _
025835x35riuqnxecvrchn.jpg # }, h# B/ Q  V2 q7 V9 j% {- K0 k- A
025836x3sn6e9228lbtz6i.jpg " d, V8 P# A% }! L* \
 楼主| 发表于 2018-2-12 02:59:12 | 显示全部楼层

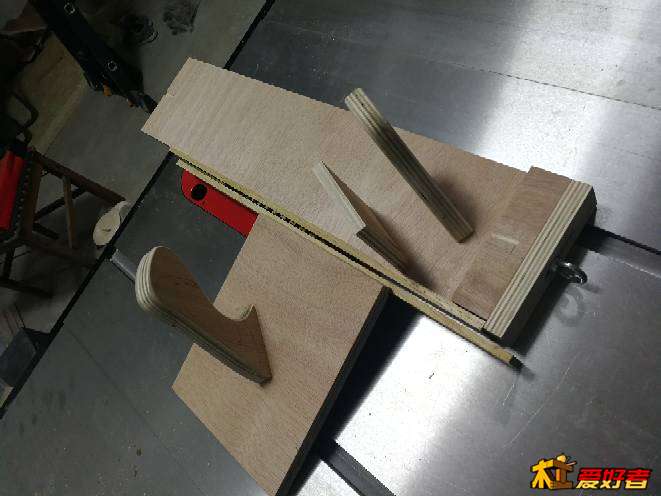

那个辅助工具是这样的- C% U0 L0 G1 G4 S
, o/ E) X' E" m) y4 o' \7 R
 楼主| 发表于 2018-2-12 03:00:55 | 显示全部楼层
那个辅助工具是这样的,不过我图片里没拍靠山,它应该是靠在台锯靠山上使用的哦- W- R6 y7 H, E1 e  [' z1 s+ E
. p: ~9 L* p& P. ~# M
 楼主| 发表于 2018-2-12 03:11:59 | 显示全部楼层

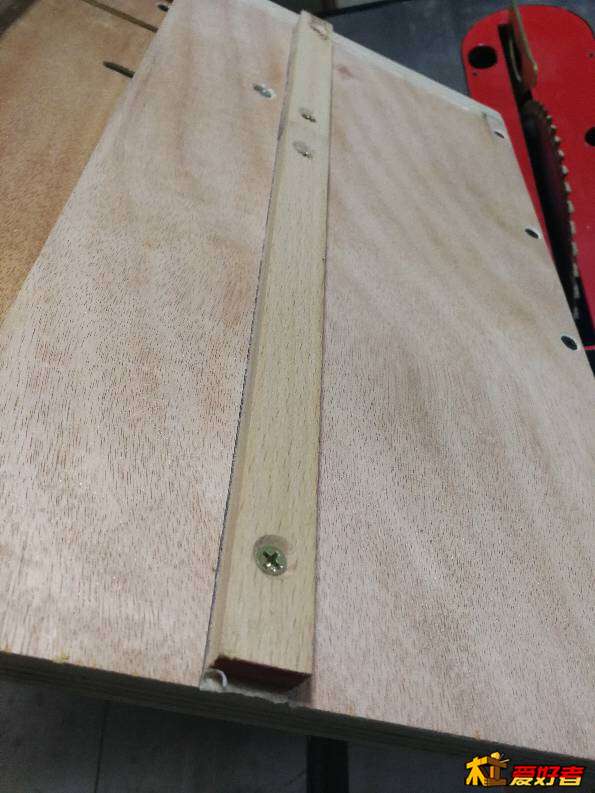

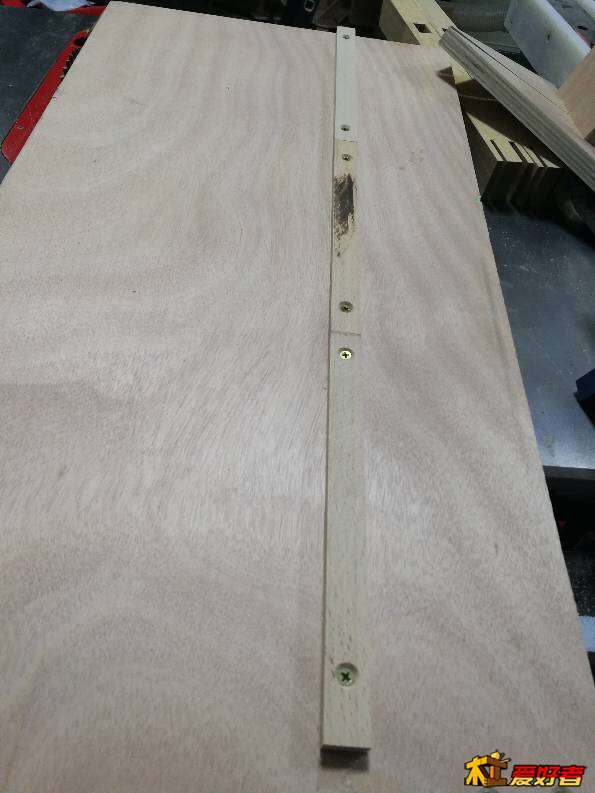

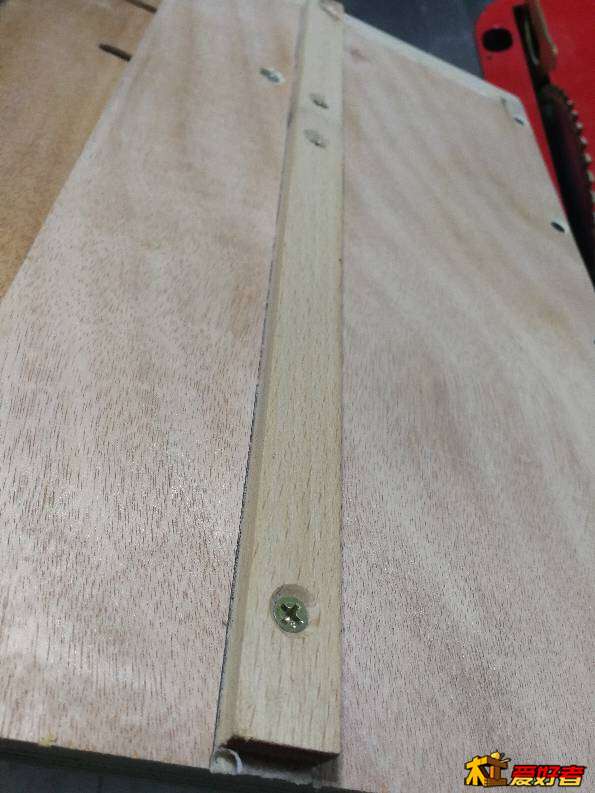

锯出来的滑条先稍微比滑道宽一点点,然后用砂带机磨一下,边磨边试,直到滑行顺畅,现在我用木头滑条,比用吴新的滑条好太多了,不但容易放入滑道,还不晃,顺滑,真的一点不晃哦,最重要的是不花钱- Y% U, Q$ _5 r) y+ ]- A
031156el92tw25f2t529tw.jpg / J, C3 n: [' H- f& q4 ^: A( m- n5 T
( Q( R5 x5 \$ Y9 w 031158jw6czh937s9w3imy.jpg
, f! {  L8 K7 c, I1 R
发表于 2018-2-12 03:13:13 | 显示全部楼层
支持分享,辅具配台锯,几乎可以完成除了挖洞钻孔以外,相当部分的木工加工,甚至包括平刨,车床部分功能
, Q+ S& r) [! L. o& _1 c
 楼主| 发表于 2018-2-12 03:40:47 | 显示全部楼层
陈英俊 发表于 2018-2-12 03:13 6 T0 v; a% `7 I: `
支持分享,辅具配台锯,几乎可以完成除了挖洞钻孔以外,相当部分的木工加工,甚至包括平刨,车床部分功能
0 g; h/ O* a' i% ?! u. _
你说得对,帖子里继续添加其他辅助工具
( f3 G9 F; Q- M3 i
 楼主| 发表于 2018-2-12 03:45:18 | 显示全部楼层

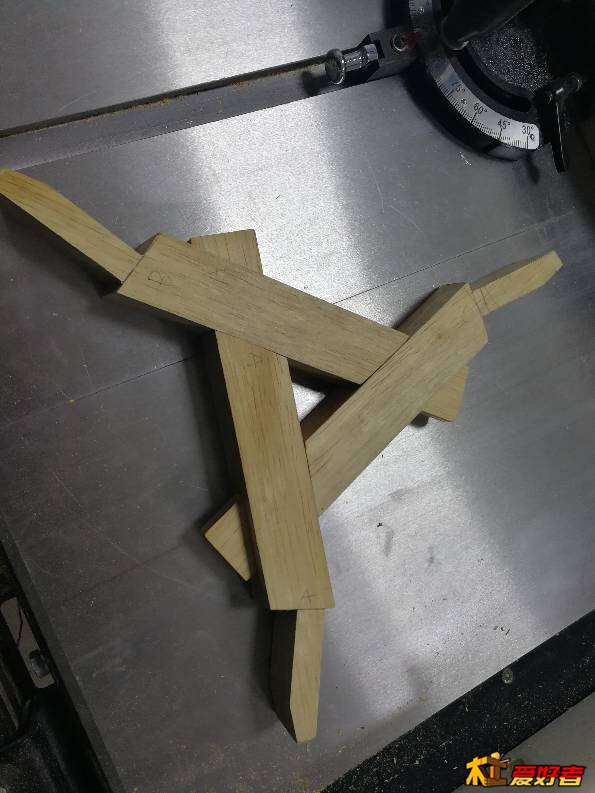

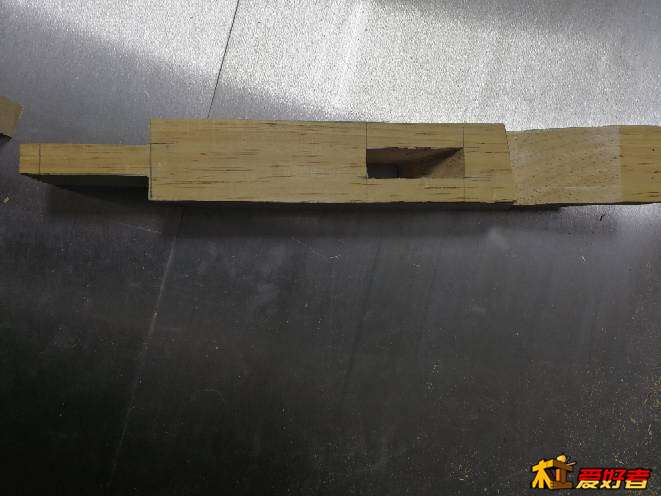

下面是昨天用这个辅助推台做的几个工件,准备做个凳子,还没完工,用辅助工具做比用手工做精度高的不是一点点
7 \2 ^, S1 _8 u& ~/ W# ?' H' Y) d 034515ul8bffulj5fse8t8.jpg
/ I& z7 u. H. V. a' r. X 034516qx247z2dtztrty7h.jpg
& H$ M% c* g: n* ^% ` 034516ck6pxgvadfuxiyuo.jpg
, u) O. p8 g0 _, y 034517jztzhmkhbhxtdc1k.jpg
3 A; t) C9 `6 ]' I. B
 楼主| 发表于 2018-2-12 03:46:41 | 显示全部楼层

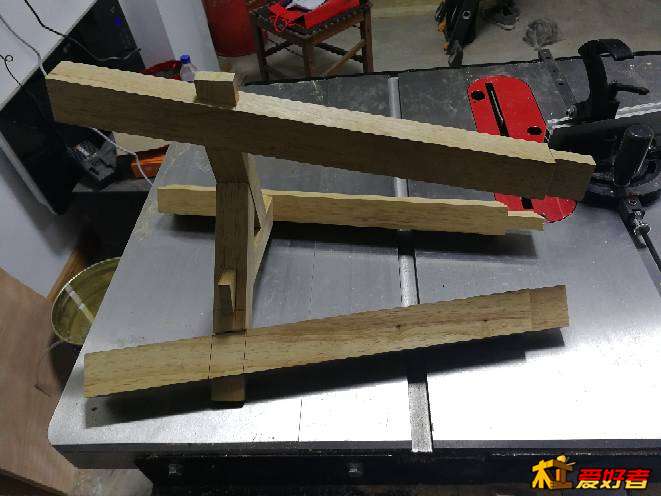

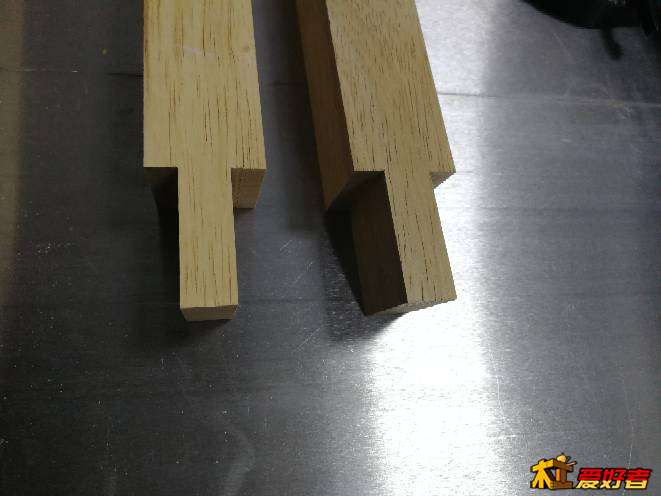

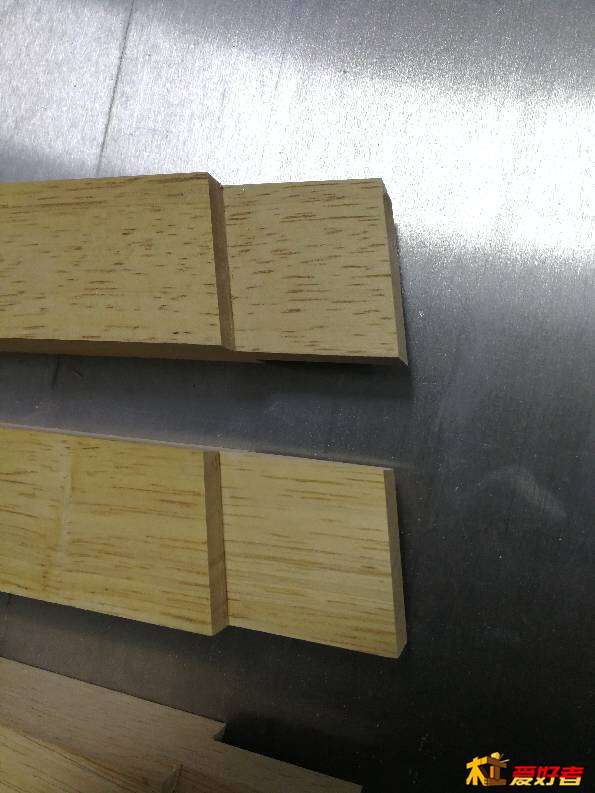

继续
3 Q" l; Y# }7 L 034638zkd2gc1cptkdqiyk.jpg 9 O$ R: c/ s0 @+ W# A: A: Z, i0 ^
1 Q9 l% T; c& K 034639b6cfxhkh0bfnawzb.jpg ! s5 G! Z( T8 s& j
) E0 {& t( t# g) D0 X) b 034641aorviicr4kjij2km.jpg 6 B2 R5 j' p+ w" O# |# `
