[billy工具]西湖钻铣床改装

billyxin

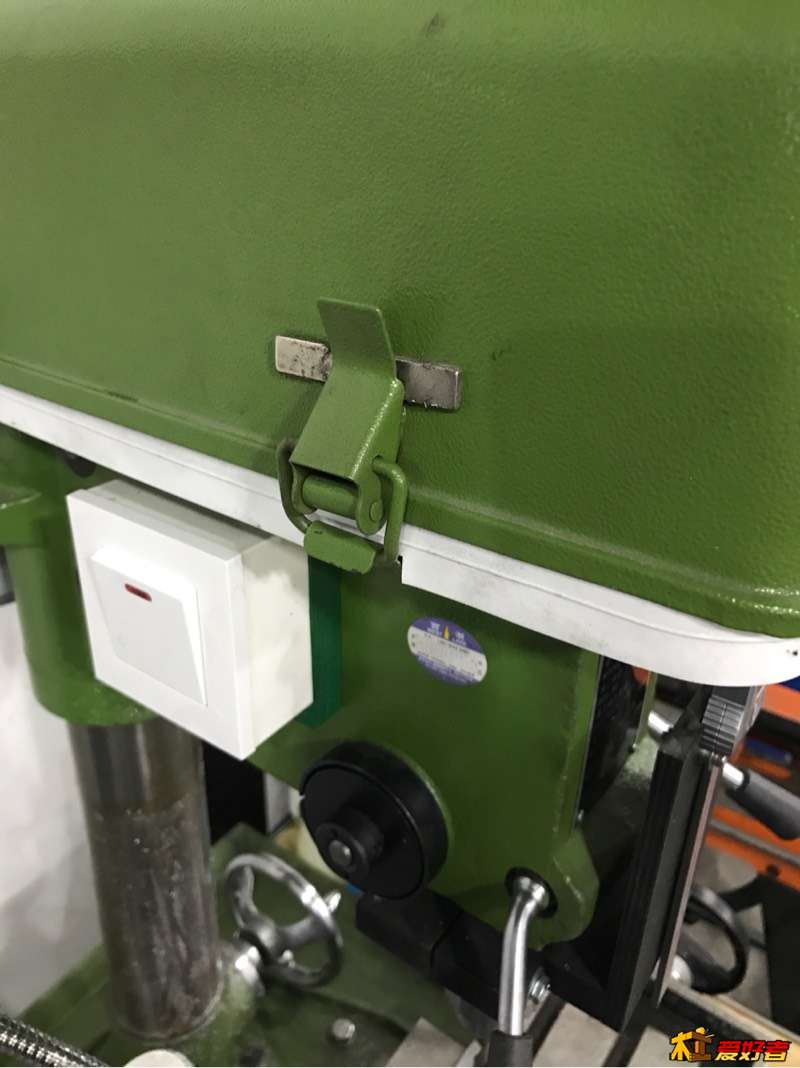

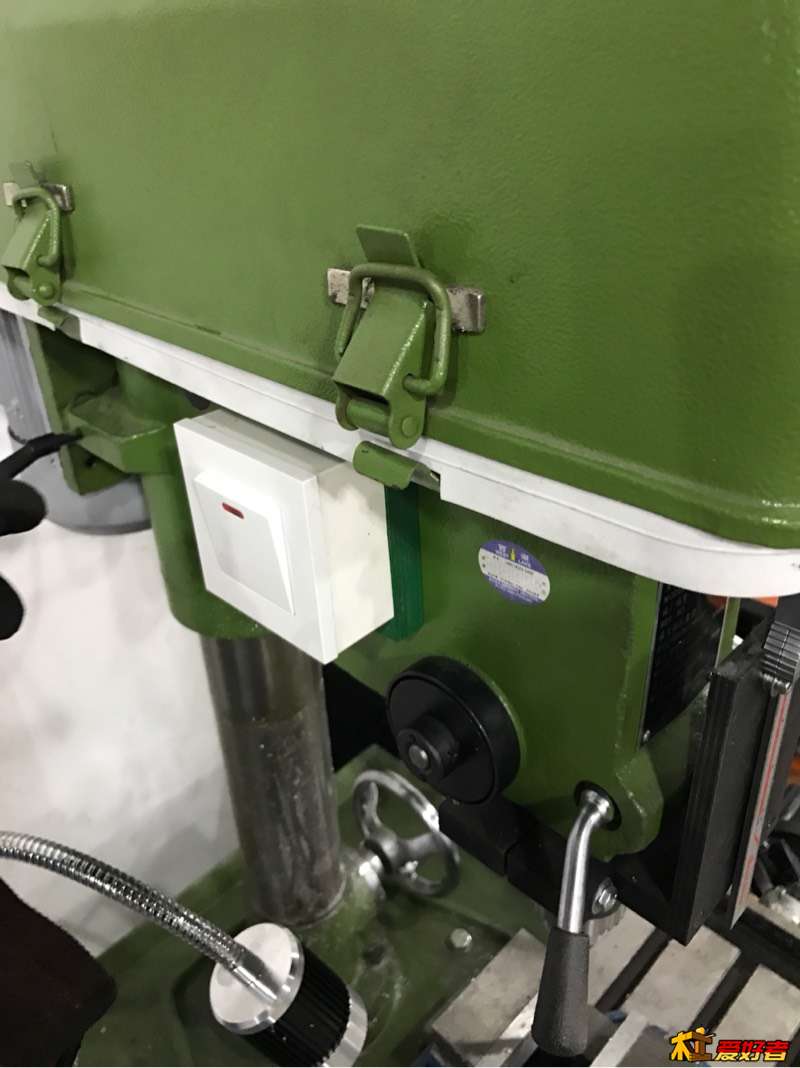

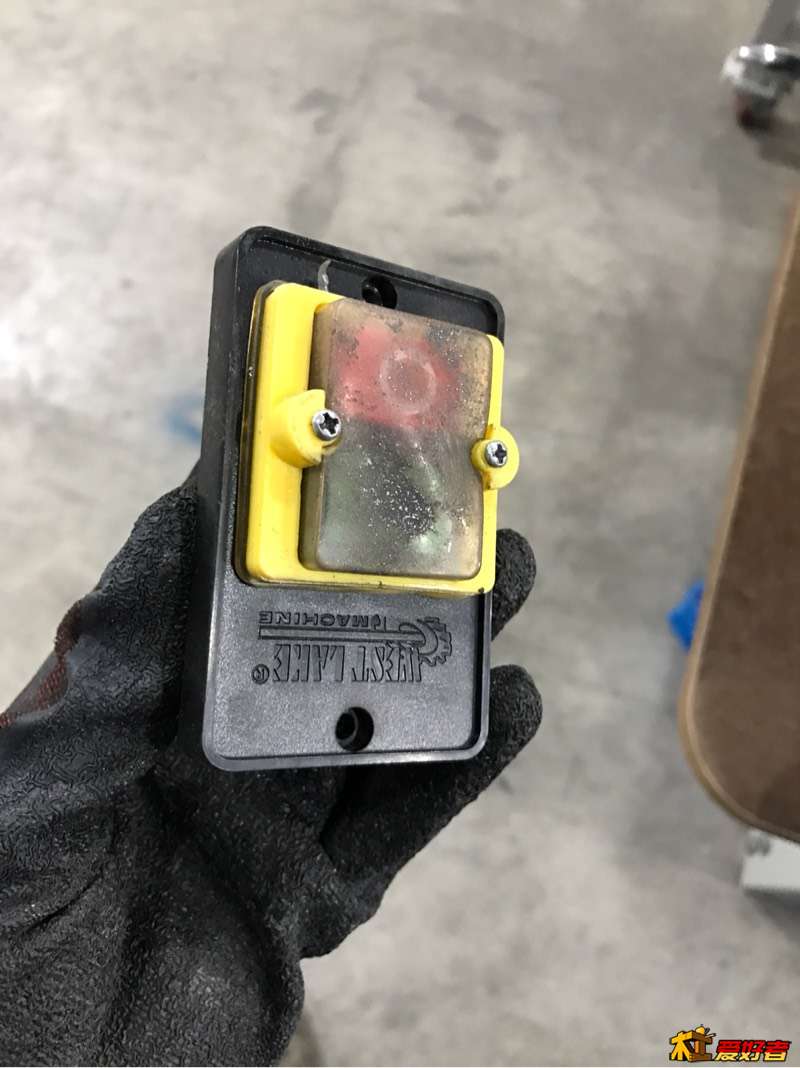

拆下原机的开关，换上舒服开关。原机开关十分难用，按不动！换的这个白色开关里面的线是变频器输出启闭信号线，没有电流大要求，但是我还是用的20a的开关，爽就行。

8 W7 k; C8 |0 h/ p* x
% L- w& M0 W: E

billyxin

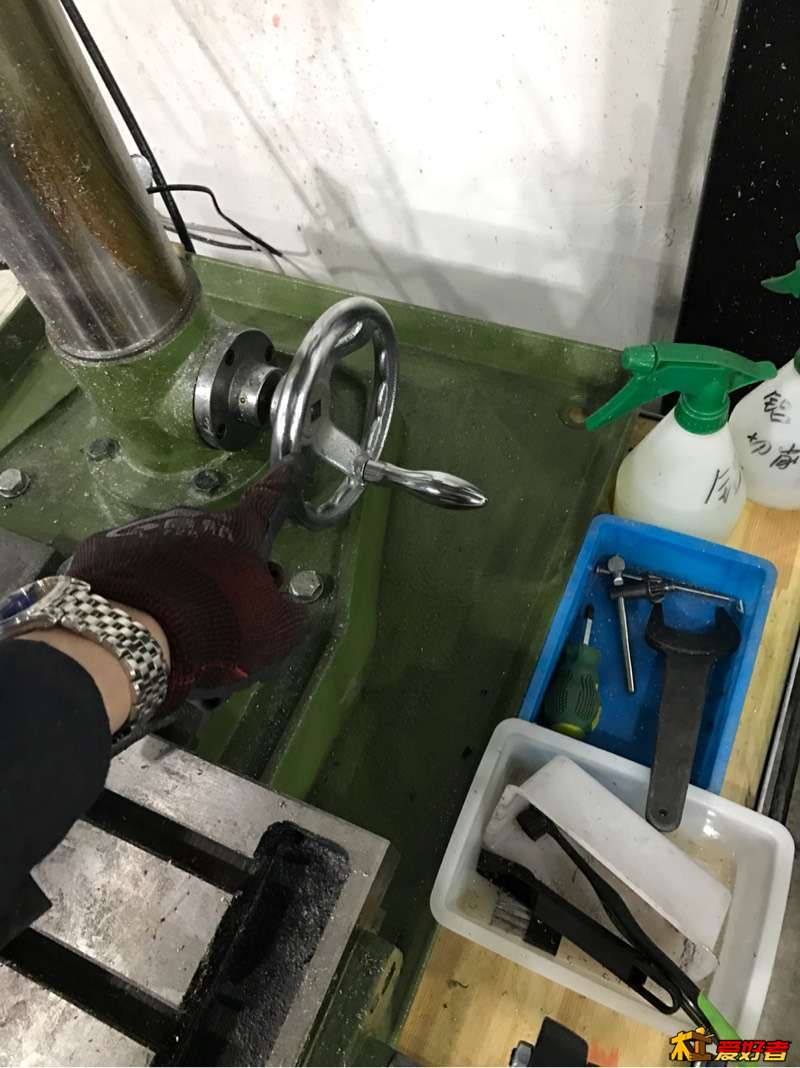

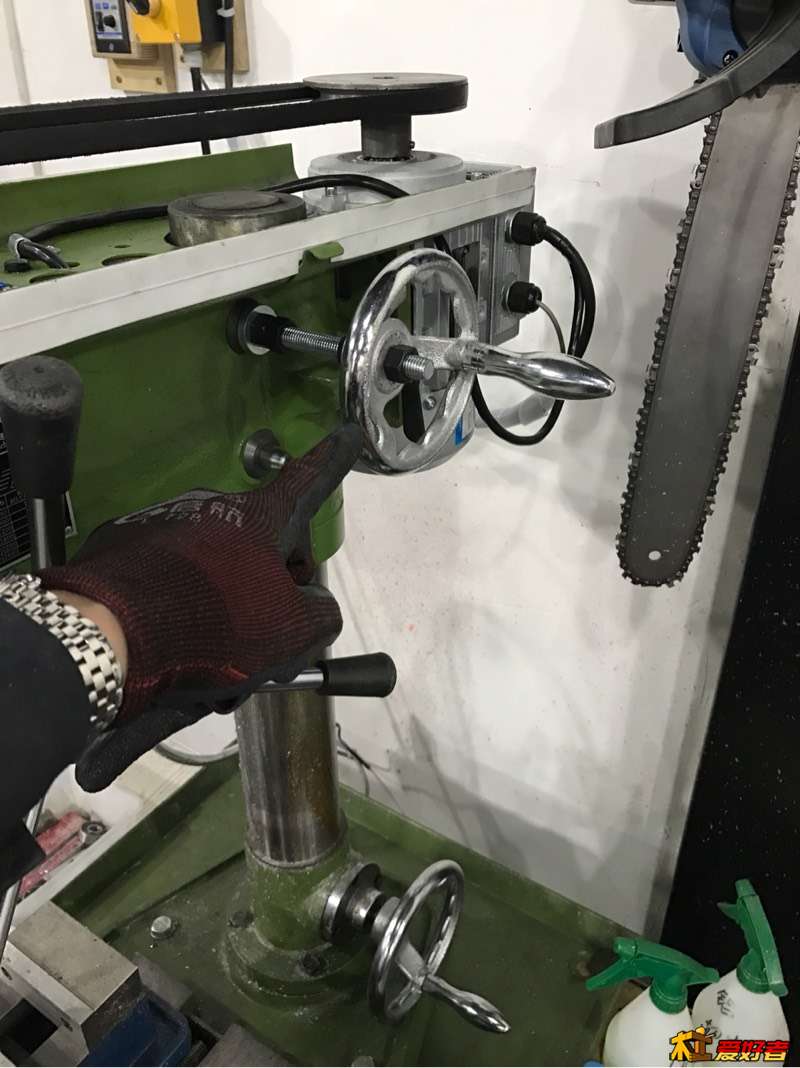

这个立柱锁定螺栓原机用的是一个大螺栓和活动手柄，每次要找手柄很烦，我给换了机床手轮，舒服了。
/ S% s* ~$ u3 G. B* T# V
' i) [: A: R1 z0 |

billyxin

底部调节机头高低的位置以前只是露出一个方头螺丝，也要用活动手柄。也换了大手轮。

0 x; H0 w; {% L. W; c) n! |' B

billyxin

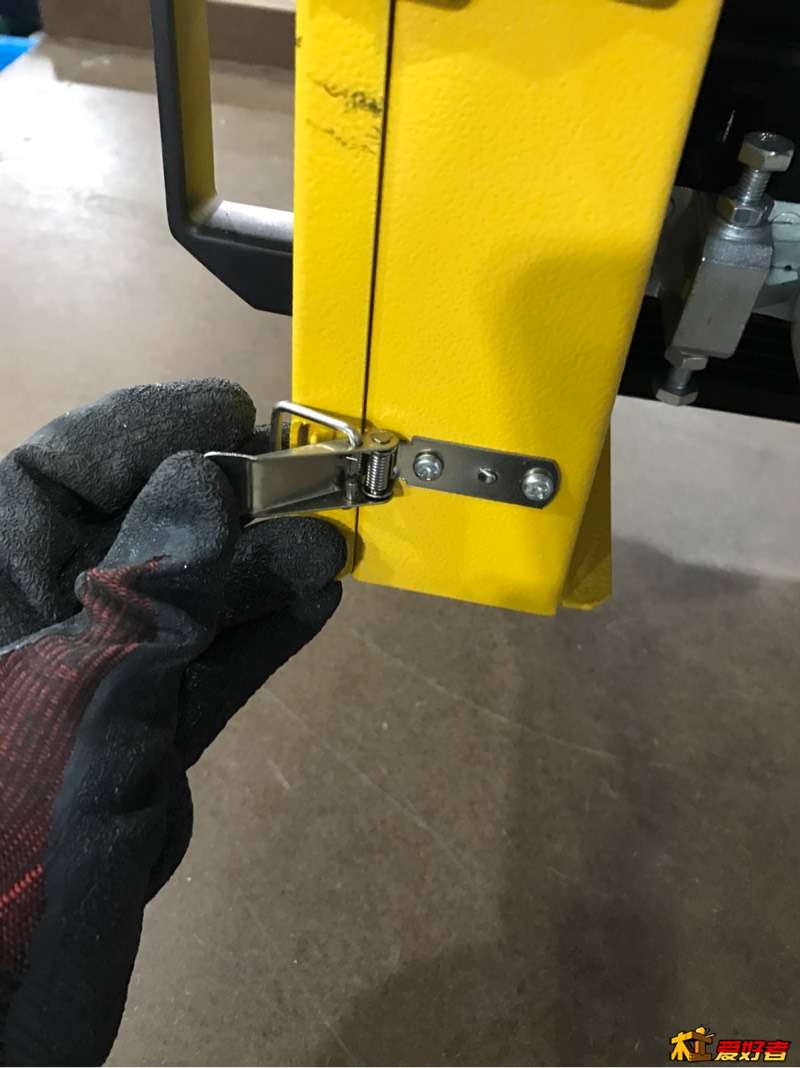

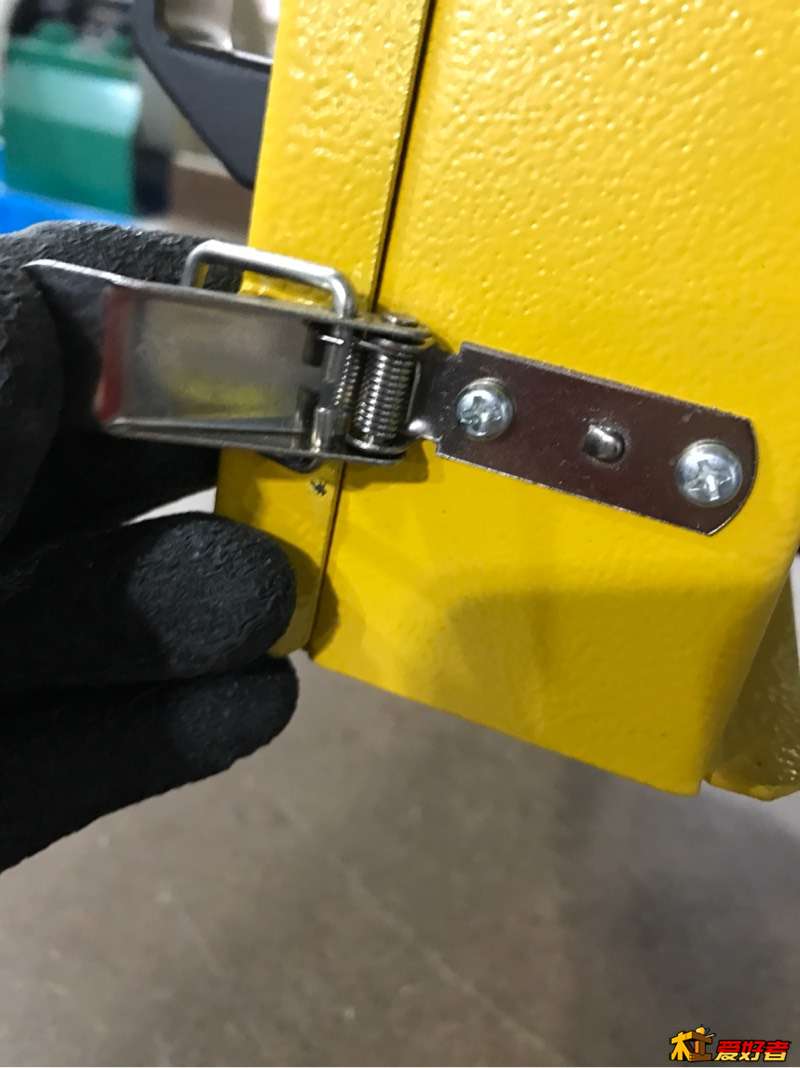

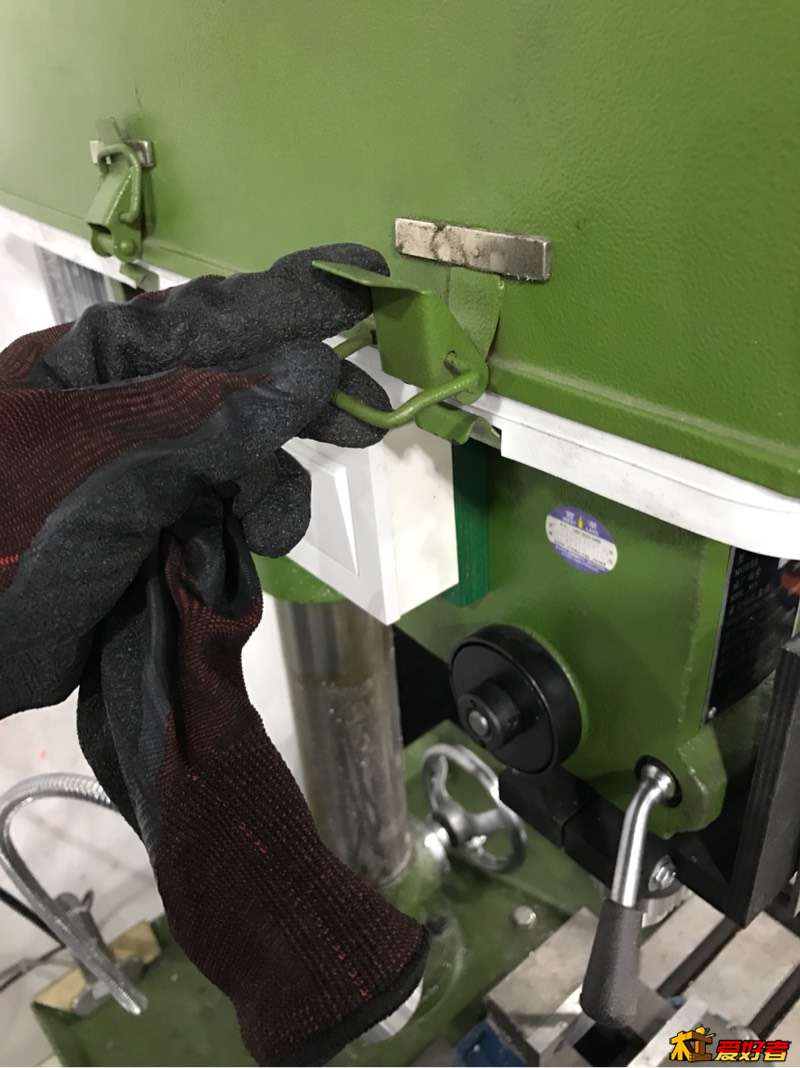

机盖的锁扣很简陋，打开后自己又掉下来挂上，每次都手忙脚乱，我加了磁铁，老实了。其实应该做成黄色图的那种弹簧的，黄的那个是马氏机器上的，多敬业啊！
0 R; P) s1 D$ `$ Q
. f$ y# M  C8 p* x" }

' q& T: Q7 H* d7 E
# y" Q) K4 P+ B* f) ]4 t, J

gdxm

楼主这样弄当初还不如加多1000元买7025钻铣床好用，我现在用7032钻铣床，打算改装数控
! q" D5 P+ s" m5 W. b

yuxinhui631

这个没刚性不好用，后来我们的直接把中间的皮带拆了。没有老床子好用，

billyxin

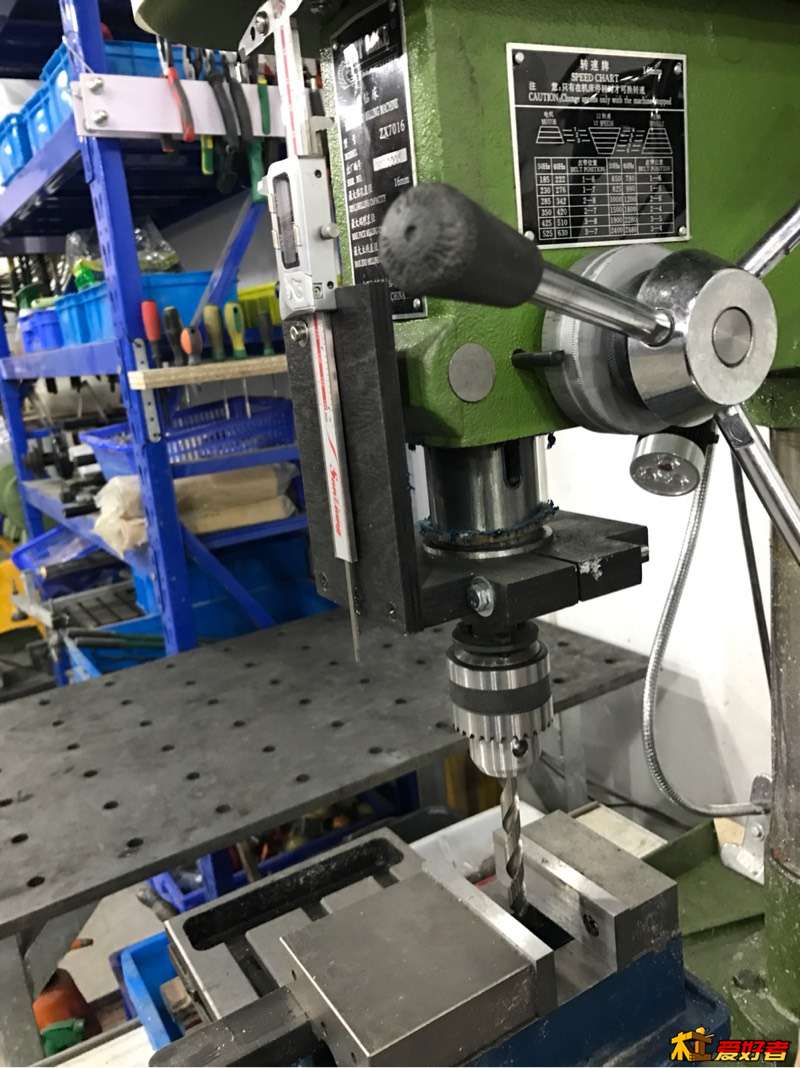

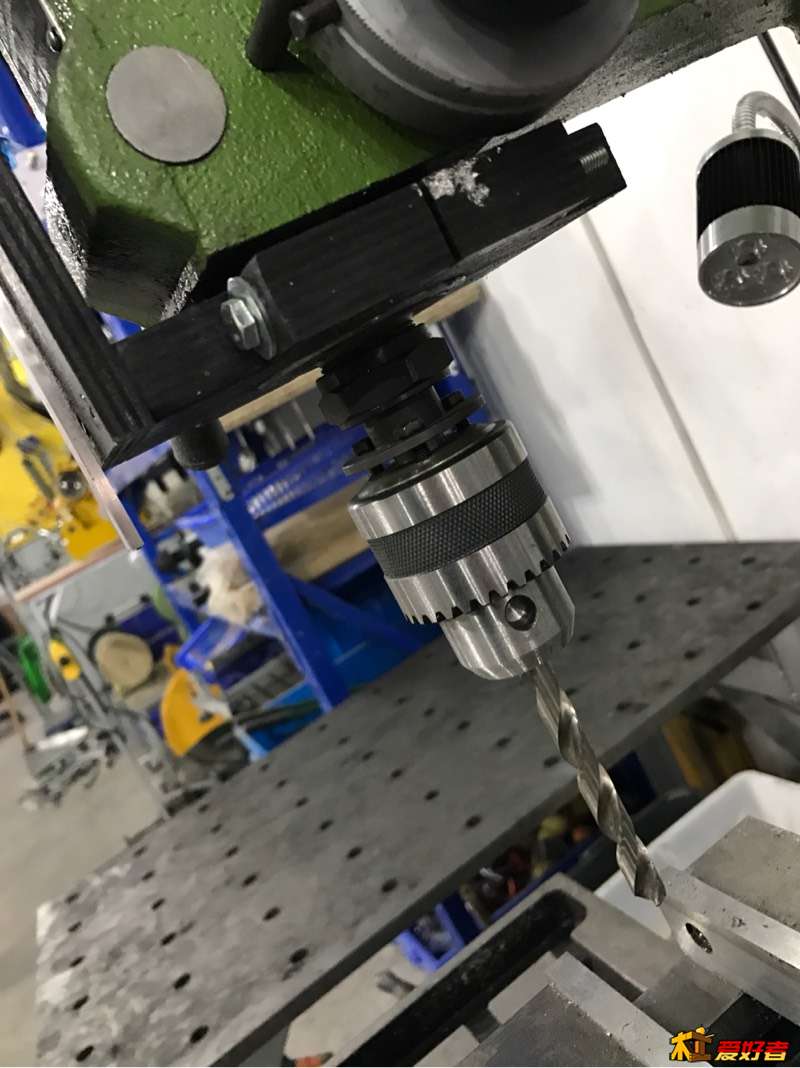

机头这个数显游标卡尺是自己装上去的，好用，很好用！可以手动微给进，往复精度很满意，卡尺59块，很便宜，正好匹配我的加工能力，因为便宜又好用，我囤了15把，在我地广人稀的工房里，我闭着眼都能摸到一把用。这个卡尺是东莞的，东莞啥都厉害。
/ I) K; b- i5 b! z. V+ o8 E

5 b! N! E$ q0 c2 `$ f  d

billyxin

太糊白鱼 发表于 2017-12-27 23:11
4 y; F. [; w1 Z; T  {应该上7025啊 有微进给了

5 o7 F! u. N+ N# j0 K6 k$ [- ~! J当时还不会用变频，这个7016是西湖220机器里最大的了。

billyxin

赤兔 发表于 2017-12-27 23:23
中间的皮带轮是他们后期搞上去的，明显不配套，我的没有中间的皮带轮

同款铸造模具。

billyxin

gdxm 发表于 2017-12-27 23:52
$ F* n7 L% m& K7 D楼主这样弄当初还不如加多1000元买7025钻铣床好用，我现在用7032钻铣床，打算改装数控

" F7 j9 Q6 S/ D以后我会换7025应该，但是会换黄山，我现在对西湖比较失望，黄山台钻更扎实，估计钻铣床也好吧。

billyxin

yuxinhui631 发表于 2017-12-27 23:53
这个没刚性不好用，后来我们的直接把中间的皮带拆了。没有老床子好用，

7 D" ^( G' d) F! T2 K# S只能干小活哈。
. _- i) G5 `  |( s

lc320

一句经典：东莞什么都很厉害！！！楼主也很厉害！！！！一个基钻，马上要成数控了…………
# P# a5 H1 K' L8 b8 k9 m/ L' R

gztv008

目测中间的皮带轮是可以调节升降的，另外这个中间轮是可以自由摆动

木易随风

楼主车车跟我一样250，至于此台钻楼主眼光不怎么样，首先玩木头这样的台钻不行，立柱太短，导致很多木件钻孔无法实现，玩金工这样的钻铣也不行，软金属可以，啃铁太难为他了，何况这样子的铣床精度还是算了，西湖也不行，有这功夫买来改，还不如弄个工装在250上卧铣，精度都比这个高，这玩意就一鸡肋，说他不行吧什么都能干点，可真用来干什么吧，又什么都干不成！
) n1 h! @# J' ]0 I0 I3 N! q- R

fangzongliang

很欣赏楼主这样的精神
