自制划线器

[复制链接]
发表于 2017-11-3 22:51:14 | 显示全部楼层 |阅读模式

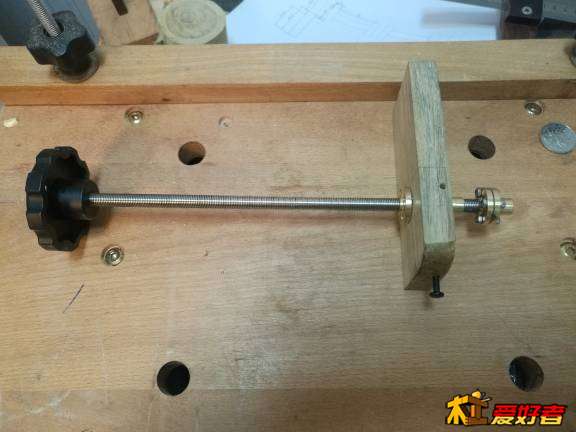

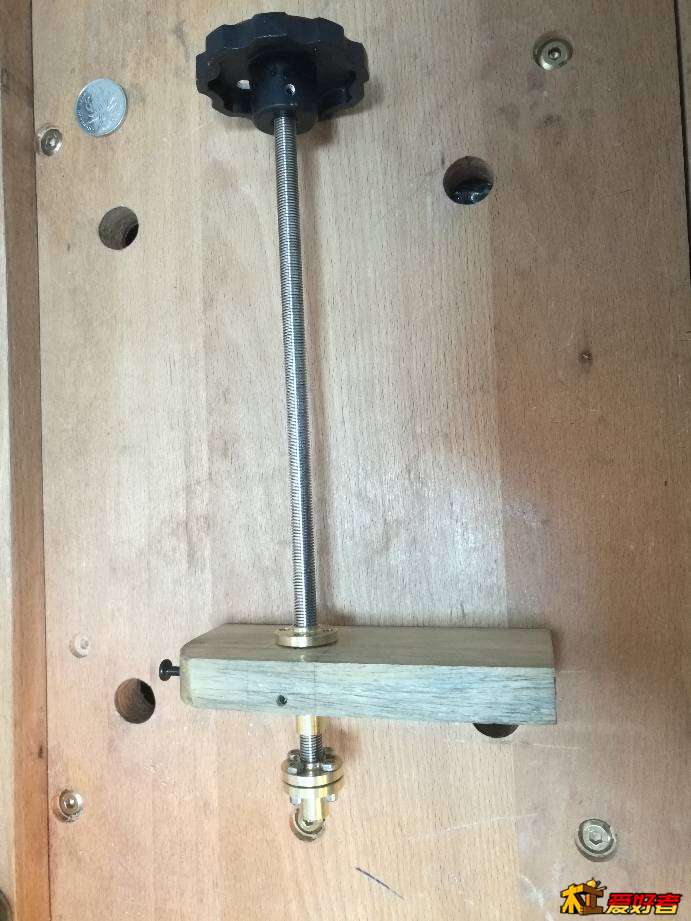

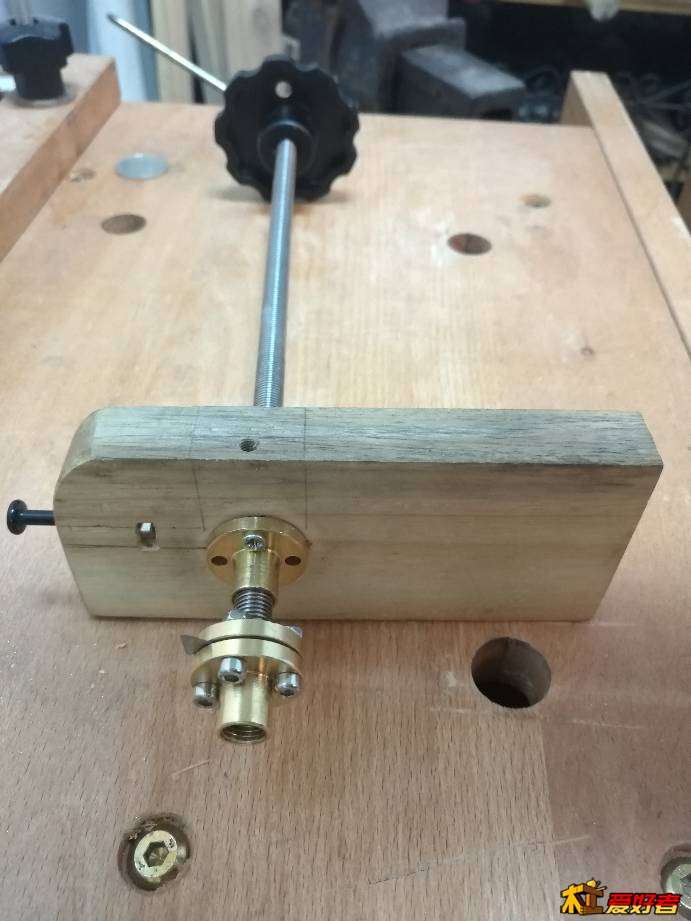

225050q0a5u60y1119xa0c.jpg $ D0 m3 O# H+ p" B: B4 f! }
225101c2ko7jkpjjn7hypj.jpg % l- A& M4 I' Z: x  u+ K
225111o4r991pha89m8saq.jpg 7 |' q2 `, `9 S4 I8 R# P6 Q3 J
发表于 2017-11-3 23:05:58 | 显示全部楼层
能不能讲解一下划线器,新手还不是很明白这个东西的原理
; U7 X4 @1 t, R
 楼主| 发表于 2017-11-3 23:24:04 | 显示全部楼层
驯狒高手 发表于 2017-11-3 23:05
9 J; J: A) I% p% i$ l2 ]能不能讲解一下划线器,新手还不是很明白这个东西的原理
% }; d# U* B0 l, [! h( R, |$ A
通过旋转丝杆,调节所需距离,有个小螺丝锁定后就可以划线了% X$ Z7 b$ M8 w4 y' p) o4 t; q
 楼主| 发表于 2017-11-3 23:26:39 | 显示全部楼层
驯狒高手 发表于 2017-11-3 23:05 ) b$ [/ g& g# [; Z
能不能讲解一下划线器,新手还不是很明白这个东西的原理
$ Q; N" y9 a  t4 z: m
丝杆没有滑杆的使用便捷,但是锁定后相对稳定点* H; x$ z' L! }+ |, z( C) h. |
发表于 2017-11-4 00:54:05 | 显示全部楼层
你这个划线器,尺寸小的划不了,也就是线与材料边尺寸小的话,不行
7 Z$ i( X) [. m3 F7 e
 楼主| 发表于 2017-11-4 06:13:11 | 显示全部楼层
金光律师 发表于 2017-11-4 00:54   K9 e3 l2 E4 H
你这个划线器,尺寸小的划不了,也就是线与材料边尺寸小的话,不行
/ Y9 D9 x  c7 O& q, k2 S$ F
一眼能看出缺陷,但是我两个办法一个是如果是1CM以上,是能画的手轮和刀头对调一下,看仔细靠山两边的铜的伸出端不一样的。小于1CM的靠山靠在另一边话远端,最长能画21CM,所以对于要在宽大于21的板上靠边画小于1CM的线,是做不到的,本来想在丝杆上打眼,钻螺纹出来,装圆形刀片的,没有台钻一打就偏了,谢谢提宝贵意见2 S/ a% ?2 P( T( u0 E
发表于 2017-11-4 06:32:40 | 显示全部楼层
bububear 发表于 2017-11-4 06:13 % u( ~9 L# v, G7 U0 u1 F5 F
一眼能看出缺陷,但是我两个办法一个是如果是1CM以上,是能画的手轮和刀头对调一下,看仔细靠山两边的铜 ...

3 \% n( P; F4 Z2 W) p! J一直想知道螺纹的孔是怎么搞出来的,必须电动工具么?2 i" ]4 J4 l: j; I$ w5 S* f
发表于 2017-11-4 06:39:43 | 显示全部楼层
大气!; |5 U9 g( {: o, Y+ a7 U1 m
头像被屏蔽
发表于 2017-11-4 06:40:12 | 显示全部楼层
本帖最后由 loba 于 2017-11-4 06:41 编辑
" K5 @3 ?8 [& H& Z  f, S; G/ n. c
定位木块两边的法兰对调一下,能划线的范围就更大了。  P/ q, t% U4 u( A9 m
但我觉得,还是做的复杂了,建议不用法兰固定,木块钻孔精细点,正好丝杆内径,靠画线的一端开大点,下点胶水砸个镙母进去,平齐木块面,干后从这边拧丝杆穿透,就能把木头也上牙了,装配时另一端加口锣母就行,与嵌入木块的两端一夹紧就固定了,不必用到固定镙丝。
 楼主| 发表于 2017-11-4 06:54:51 | 显示全部楼层
钱得瑟 发表于 2017-11-4 06:32 # n5 d9 W: H& i0 Z
一直想知道螺纹的孔是怎么搞出来的,必须电动工具么?

9 N6 n0 M: T; `" e8 G有一个攻丝的钻头的
9 c) I% _) r, c
发表于 2017-11-4 06:57:25 | 显示全部楼层
bububear 发表于 2017-11-4 06:54
' V" S: \+ {" i7 M, S# B! N7 x- E! y有一个攻丝的钻头的

3 u9 d5 h( ^! s是电钻么?有种插电的和不插电的,哪种更好用方便?/ e: w& H" n3 E% |  J- t
 楼主| 发表于 2017-11-4 06:59:21 | 显示全部楼层
钱得瑟 发表于 2017-11-4 06:57 2 b8 t* e8 B% ^- l
是电钻么?有种插电的和不插电的,哪种更好用方便?
" O. a) |3 K0 H0 t2 F
我用充电的,攻小的螺纹够用了
) k$ d  G6 V8 U: R# b
发表于 2017-11-4 07:01:17 | 显示全部楼层
bububear 发表于 2017-11-4 06:59 " c2 D" \3 v) [0 y- r/ [; P2 p
我用充电的,攻小的螺纹够用了
; b9 t6 F8 g4 H$ j2 b5 J8 W
知道了,谢啦,补上一句早上好,祝你今天一天都有好心情) C$ |* Z+ i! e
 楼主| 发表于 2017-11-4 07:04:48 | 显示全部楼层
loba 发表于 2017-11-4 06:40 2 M' H3 _5 }$ [3 n$ Z# _5 h
定位木块两边的法兰对调一下,能划线的范围就更大了。
- {) K$ J6 H# F7 e) @  V但我觉得,还是做的复杂了,建议不用法兰固定,木块 ...
: `  X# d; A- o2 [7 m
那个突出部分底面,和装有刀片的底面是在一条直线上的,圆形底部在划线时阻力会小一点。感谢提意见,这个刀是用的普通美工刀的刀片: }' {4 r2 v: q4 ^* _5 |: {1 j
发表于 2017-11-4 07:55:47 | 显示全部楼层
