圆锯倒装推台锯

勾魂天使

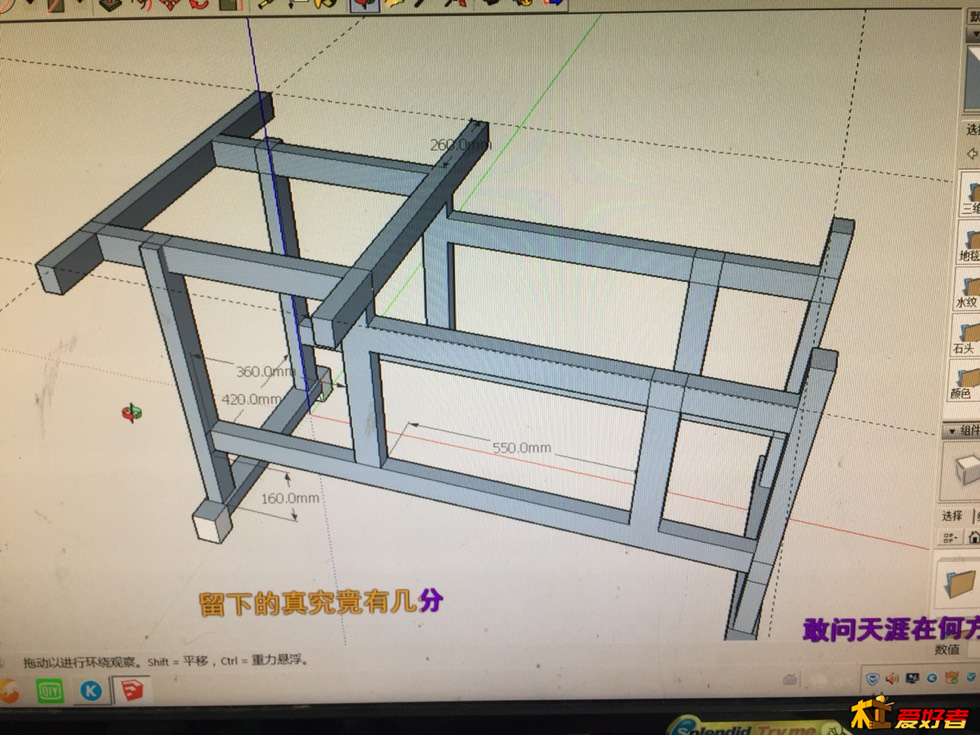

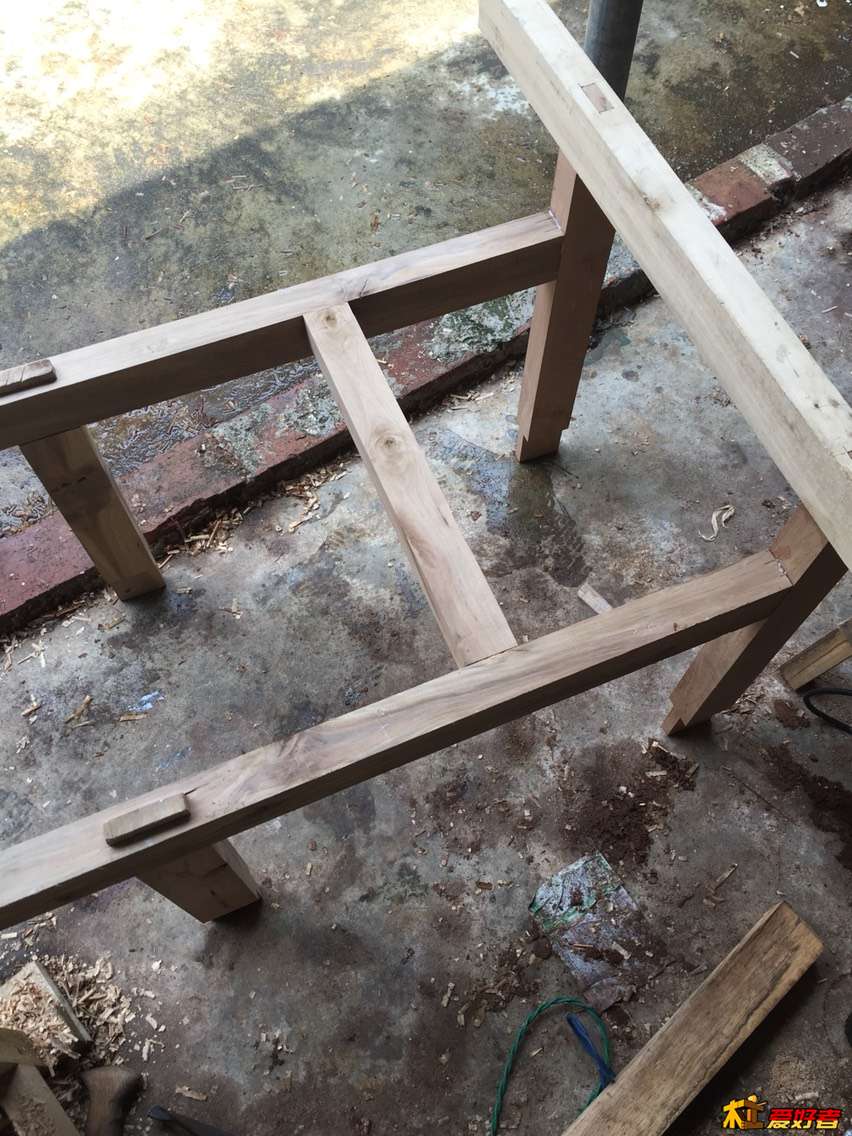

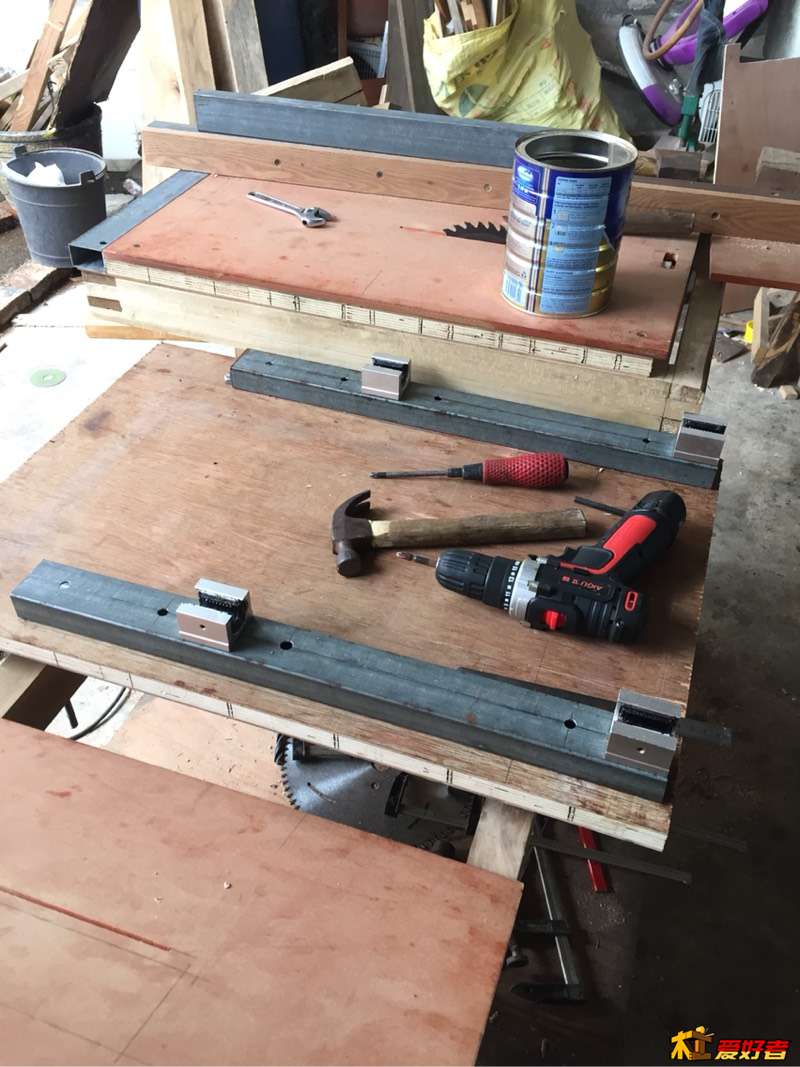

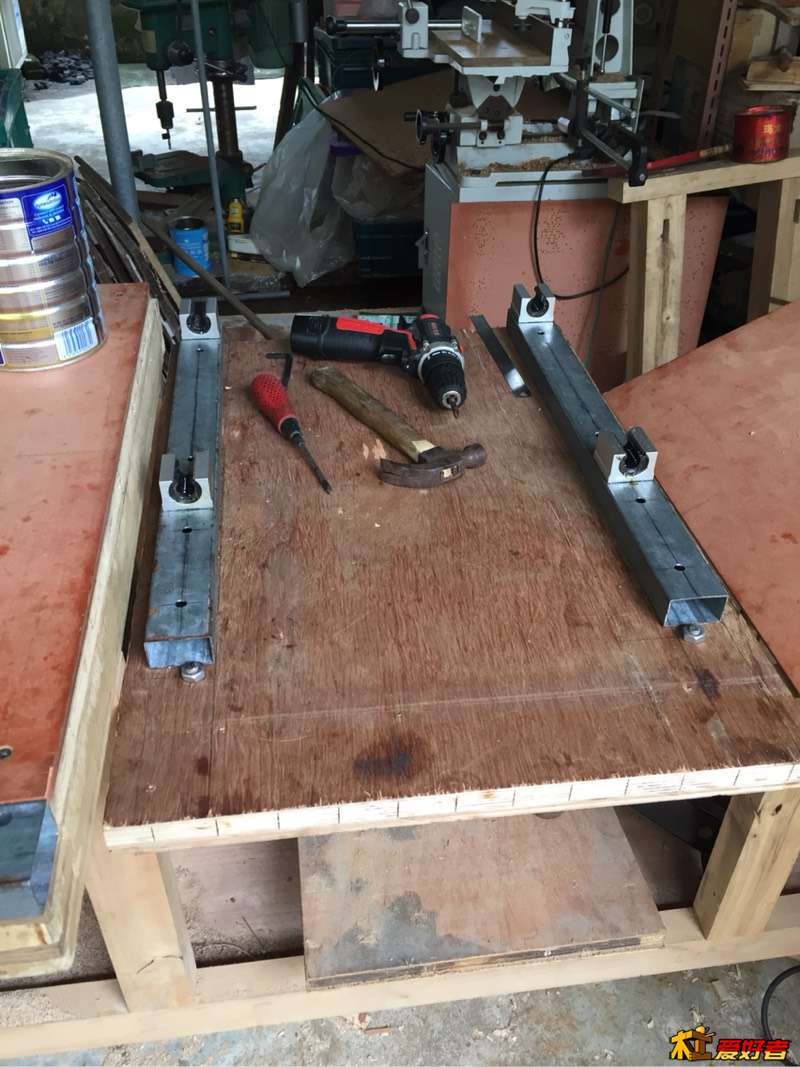

支架设计图，装的时候底下两条横方装错了，后来很多卯眼对不上，加上之前的台锯做到一半时坏了，搞了很久才完工，过程很少，进入调试阶段精度很满意
- v" H! l# X" j; D1 L


( X% v, O+ z& V" o3 X9 O" u6 J
1 J) v7 s  u5 s- V

牧童爱木工

有这精力为什么不买现成的，至少现成的美观些！
; r  \; z8 w5 G& K1 Q& U9 w

勾魂天使

- k  r. J0 t3 {4 R  S6 k

) Y! w* H( S# g8 n9 U
6 @/ V' b4 [6 i. H% `4 J/ N- H

勾魂天使

9 L2 e2 U2 V( c
  w% }4 U! D' r) C1 g* b1 }5 ^


* s2 g6 ^& t- z

勾魂天使

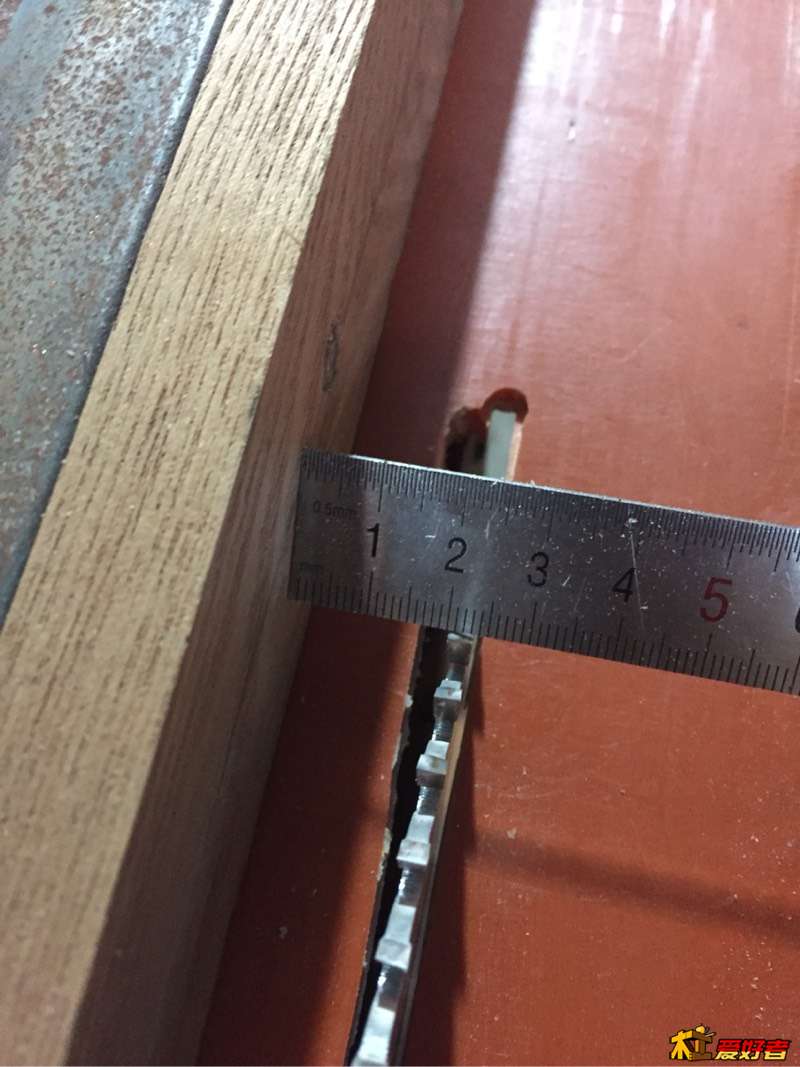

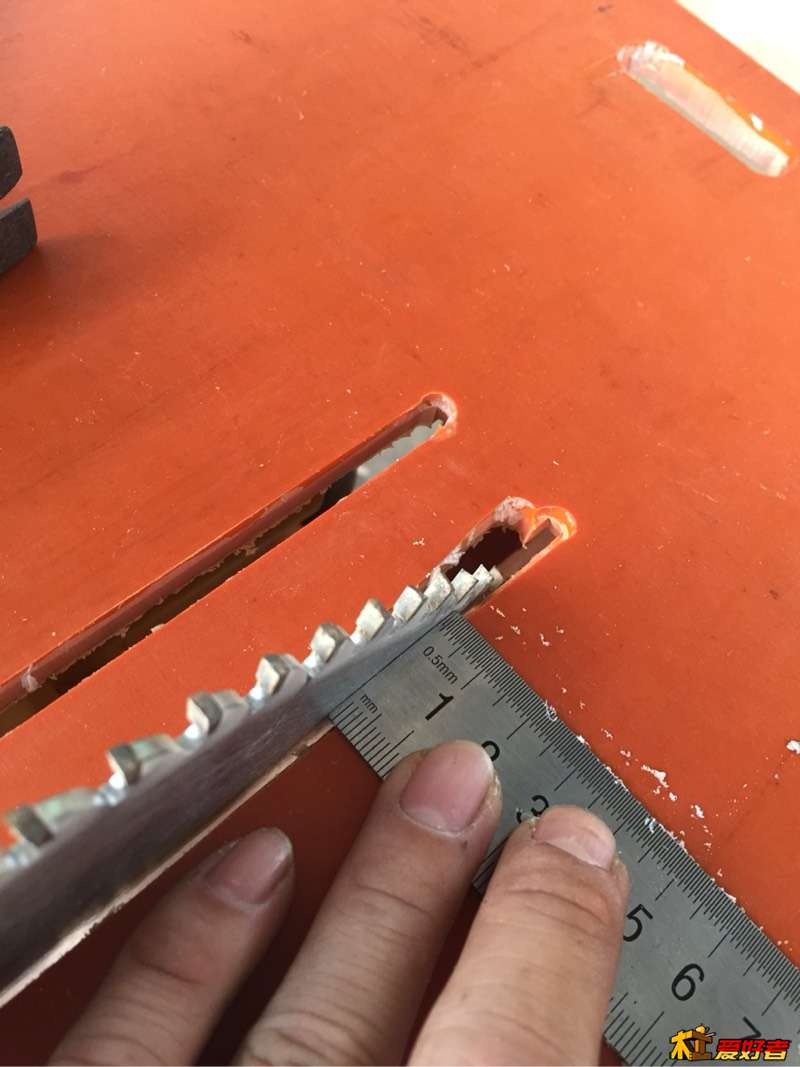

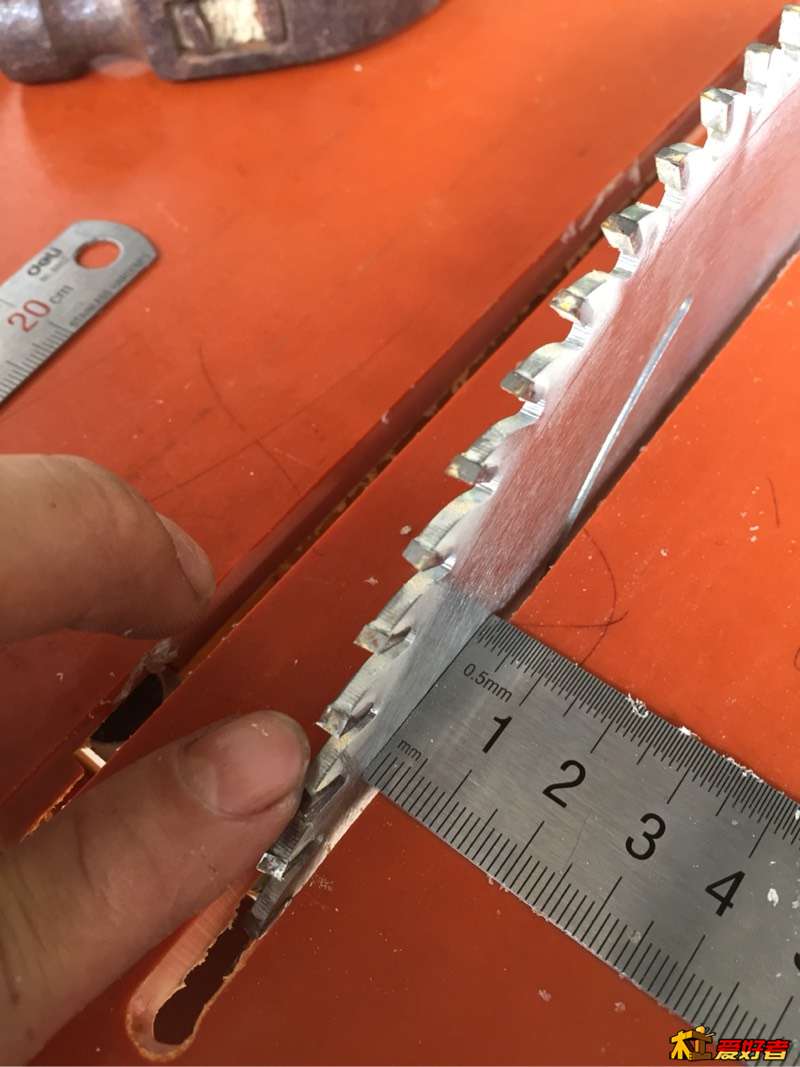

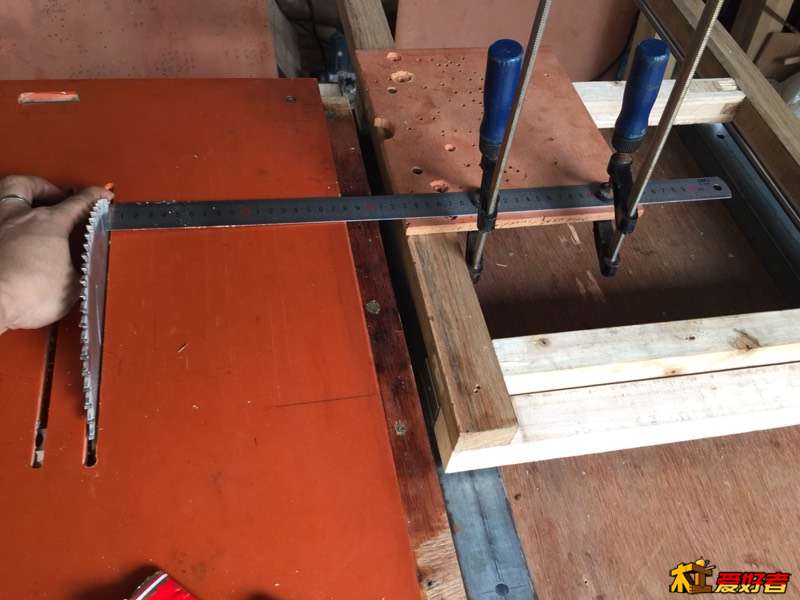

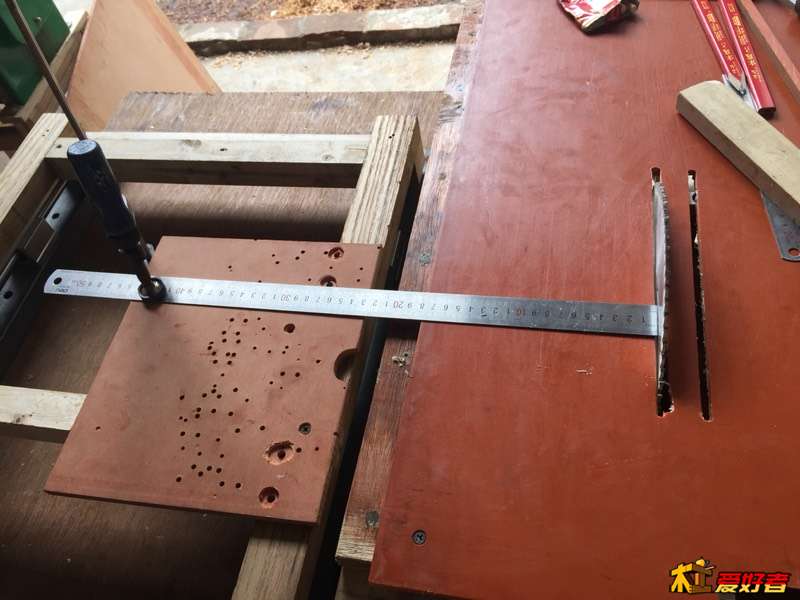

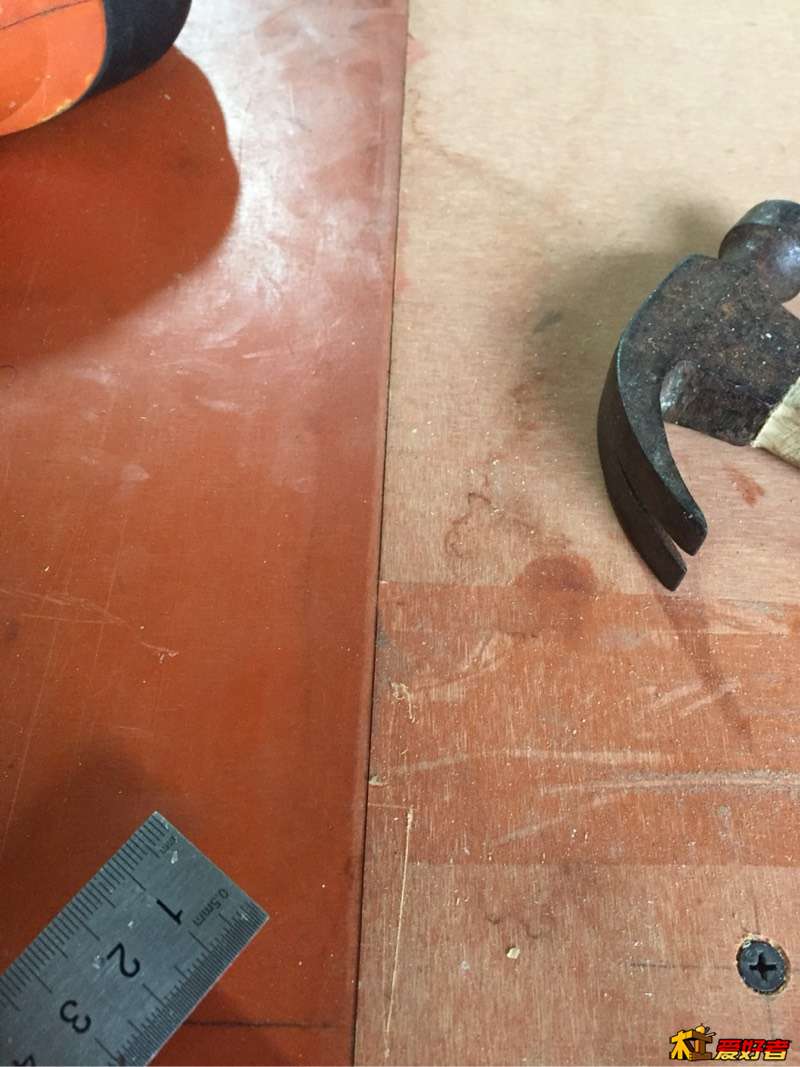

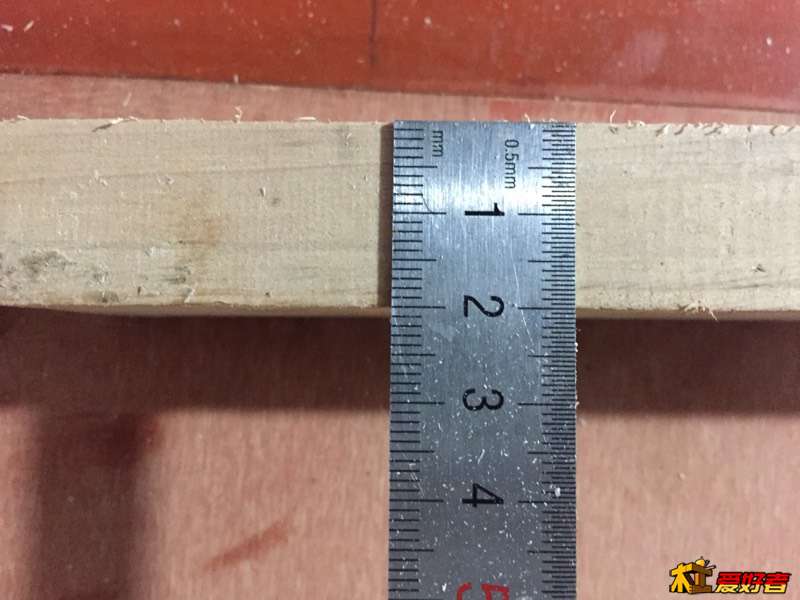

调锯片跟导轨平行，选中一个锯齿测量，推动踞齿再量，能得到比较高的平行度
. I9 z. V2 ~& V. }% e5 d

勾魂天使

, Z$ F3 C: J" \1 @  V6 b

0 m8 s; Z5 E3 G  a9 g, K
* h# Q& G; s& K( e
" @6 I1 g; k: B8 M& j) j

勾魂天使

6 q+ f, \' o3 I

4 s! T* I7 f, j9 R! a
$ A9 @- T! L1 A7 U* K+ Y
) i% G+ g& @/ W1 H3 g: g3 o

勾魂天使

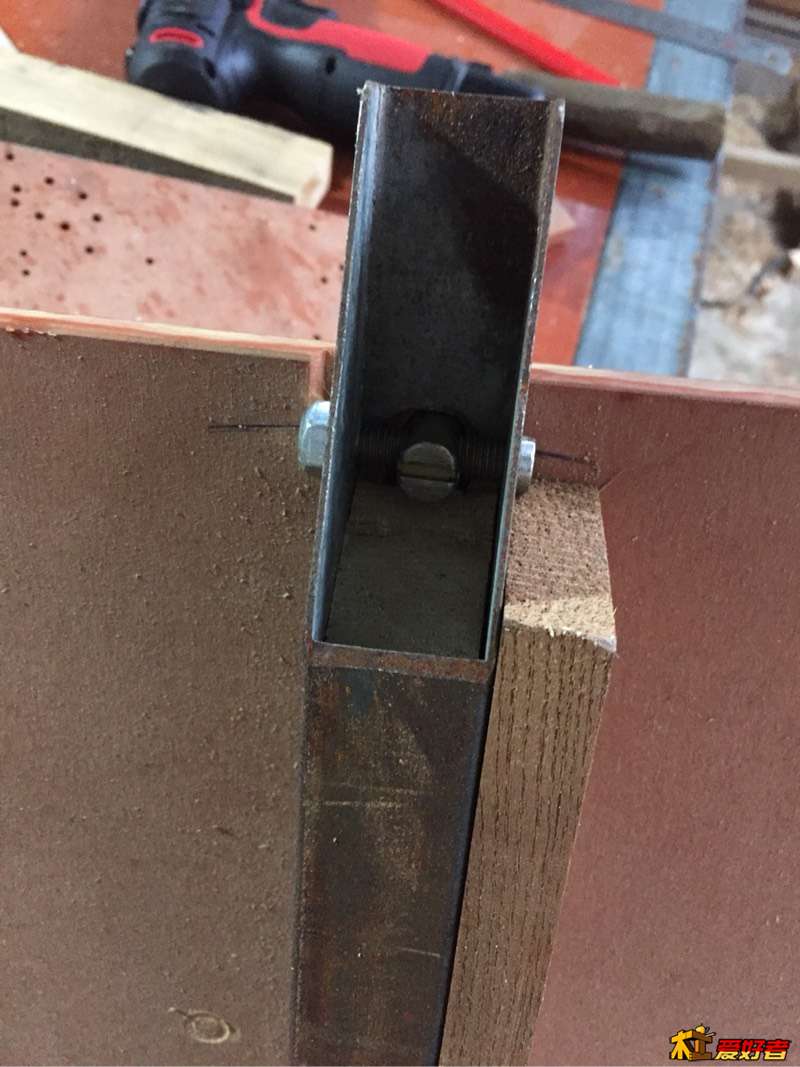

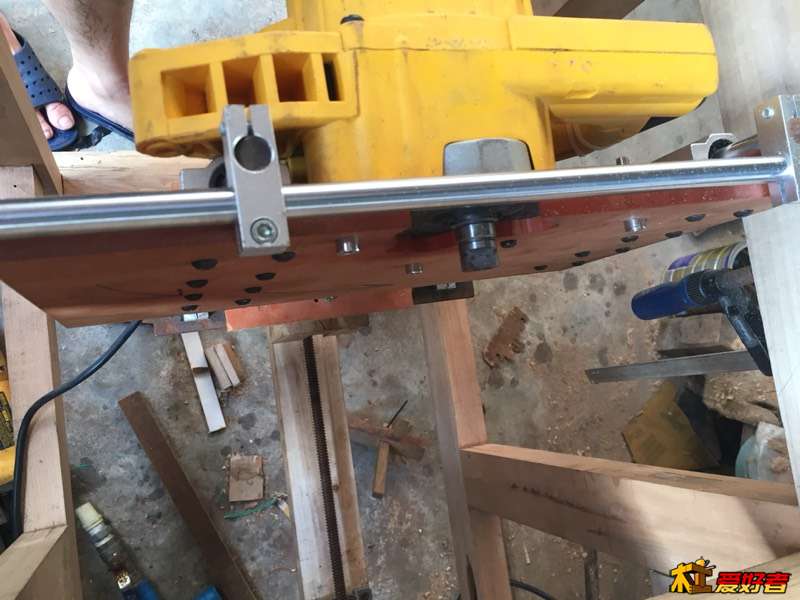

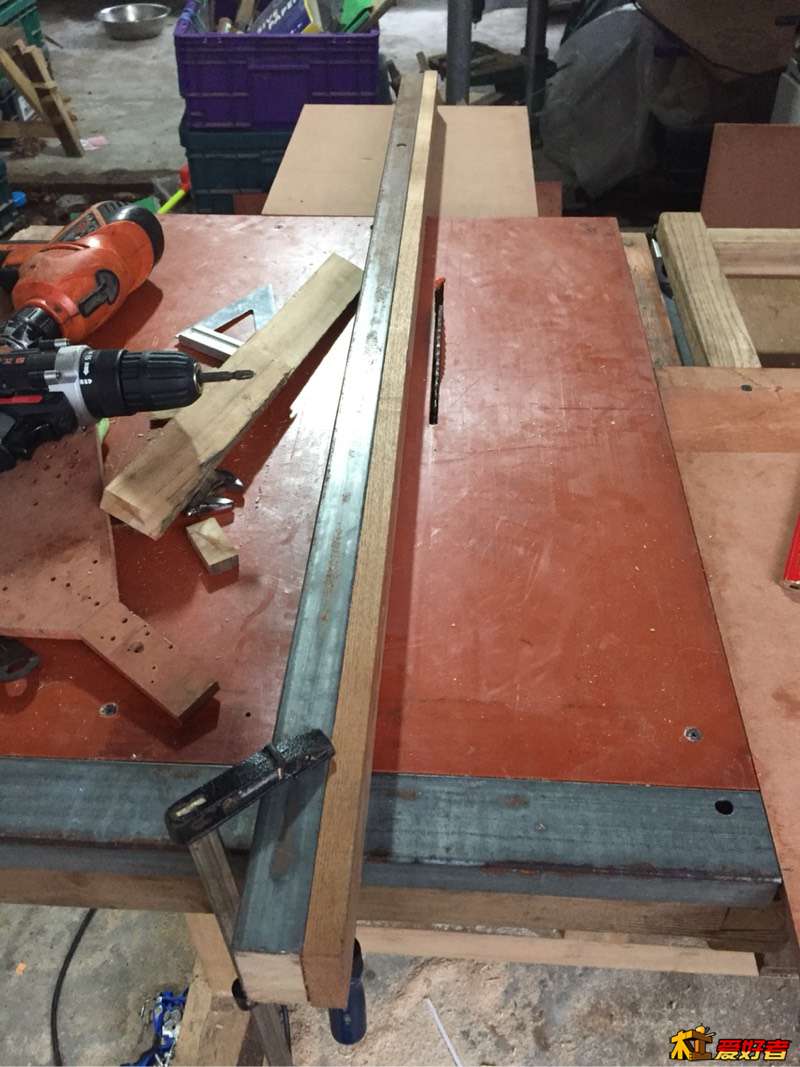

靠山微调设计
1 S+ b" C8 {+ x9 N: }4 F7 }5 x% }

长治市一闲人

勾魂天使 发表于 2017-7-8 19:35
调锯片跟导轨平行，选中一个锯齿测量，推动踞齿再量，能得到比较高的平行度

4 P- y) g& e7 L  H: \6 G跟着高人长知识
1 y4 p1 h* b1 Z! i

勾魂天使

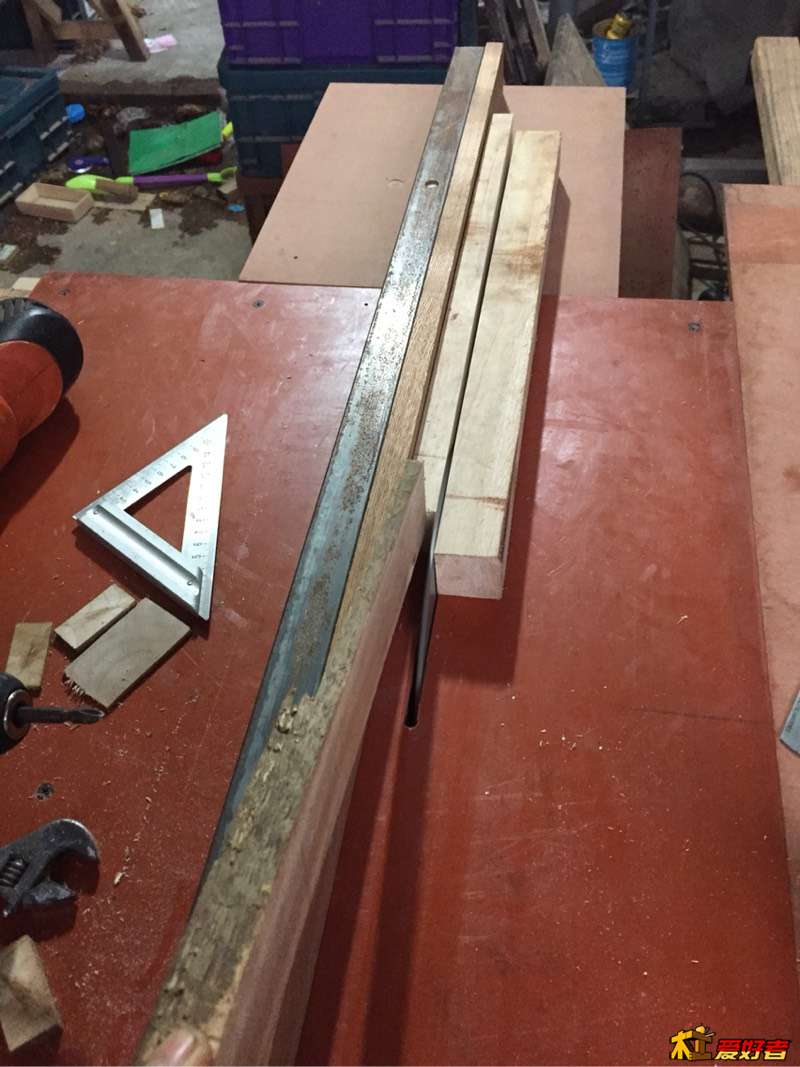

靠山一定要做徽调，理论上能调到100%精确

勾魂天使

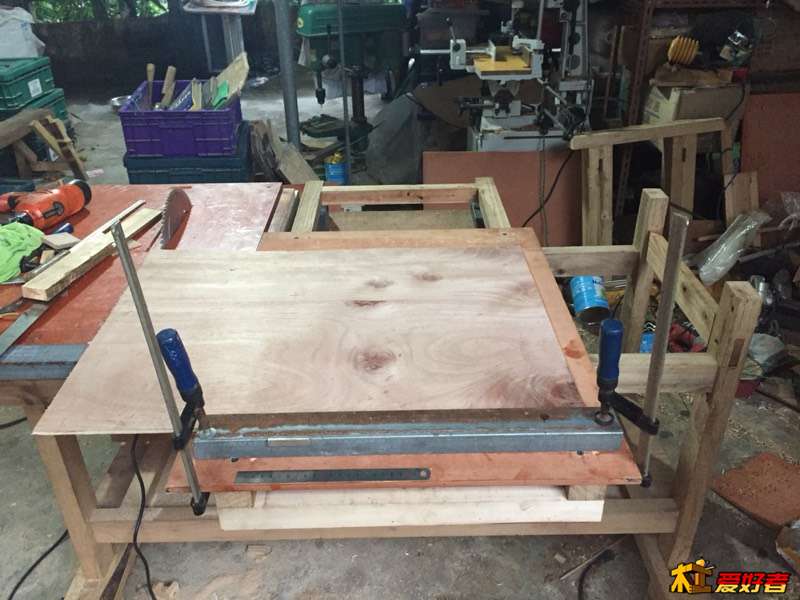

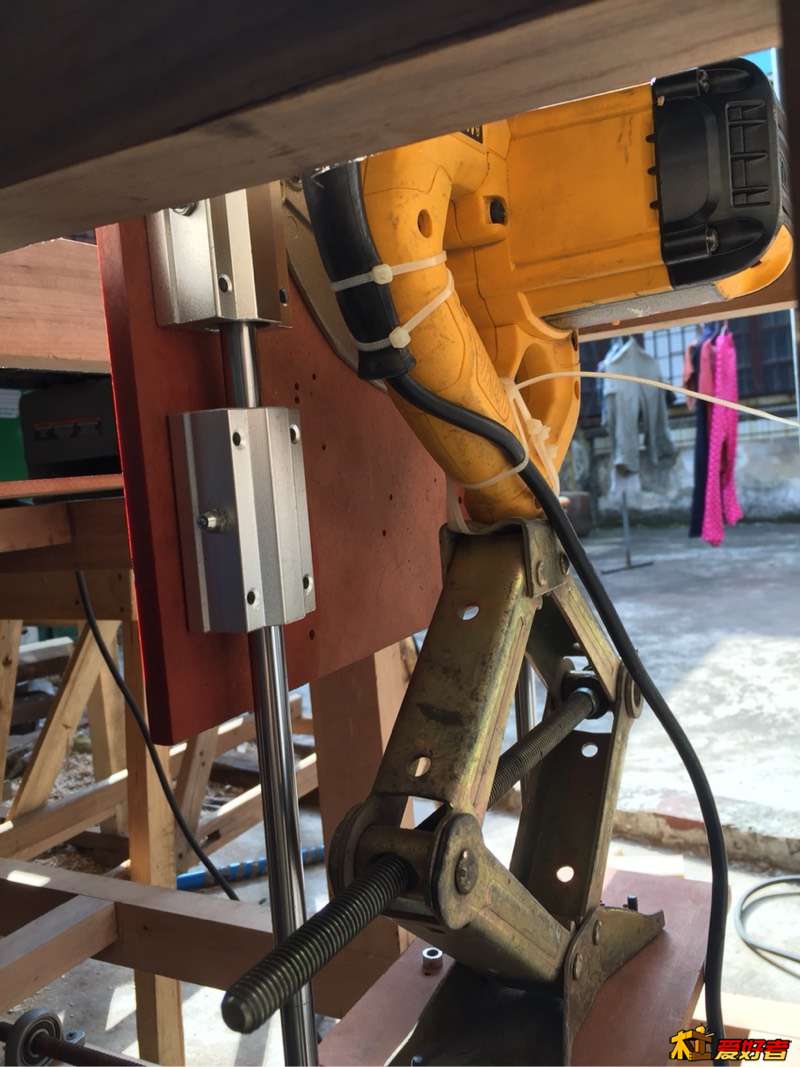

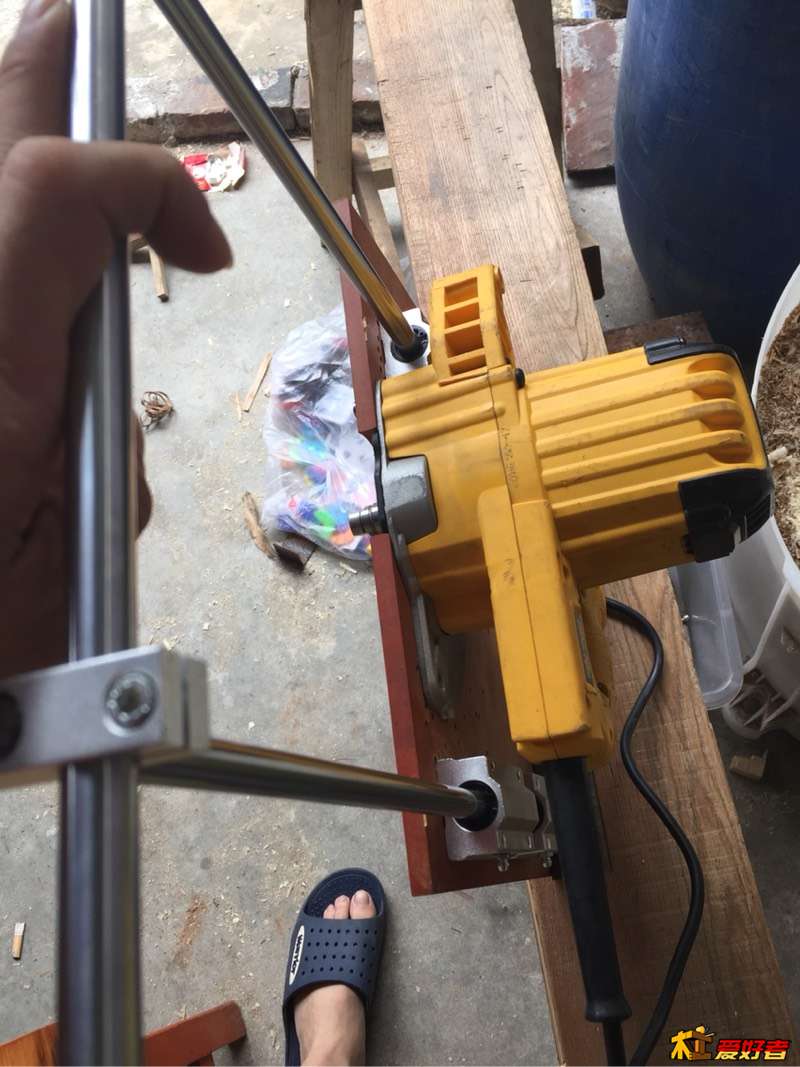

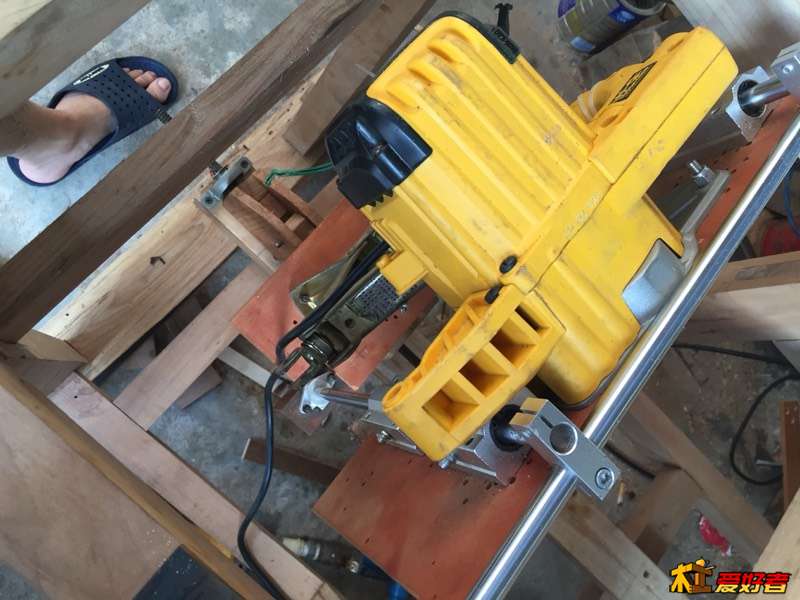

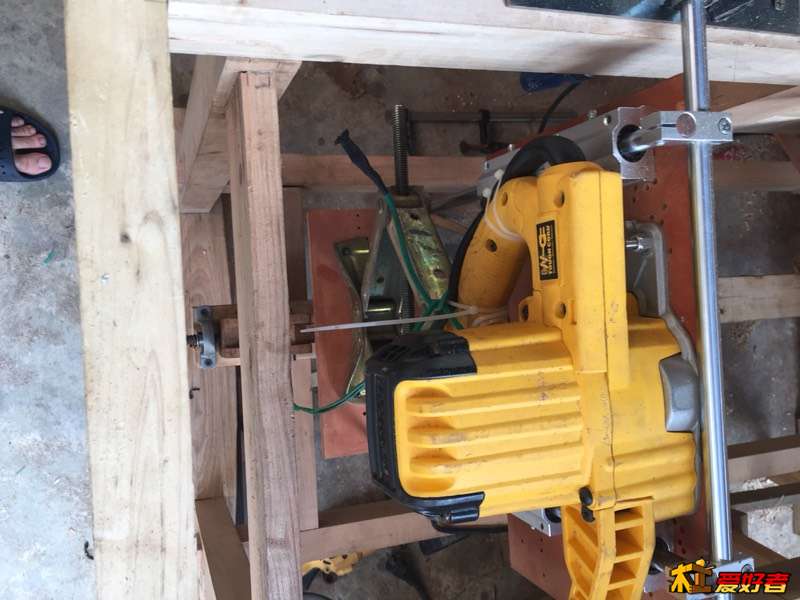

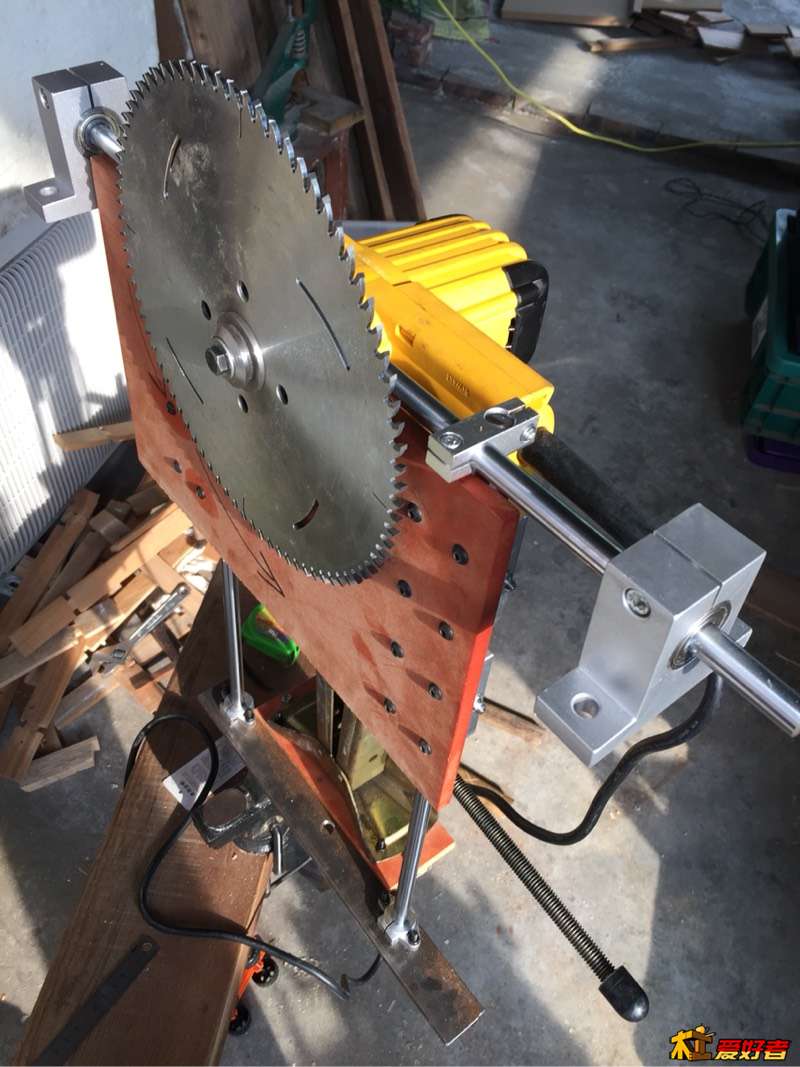

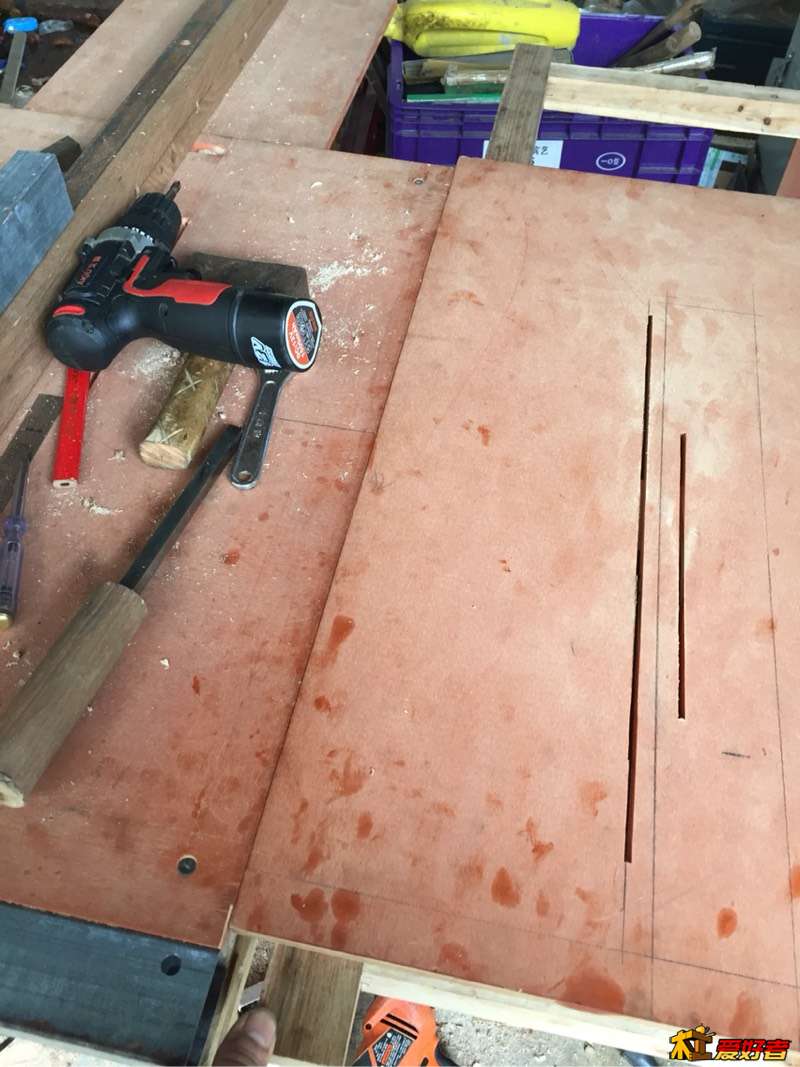

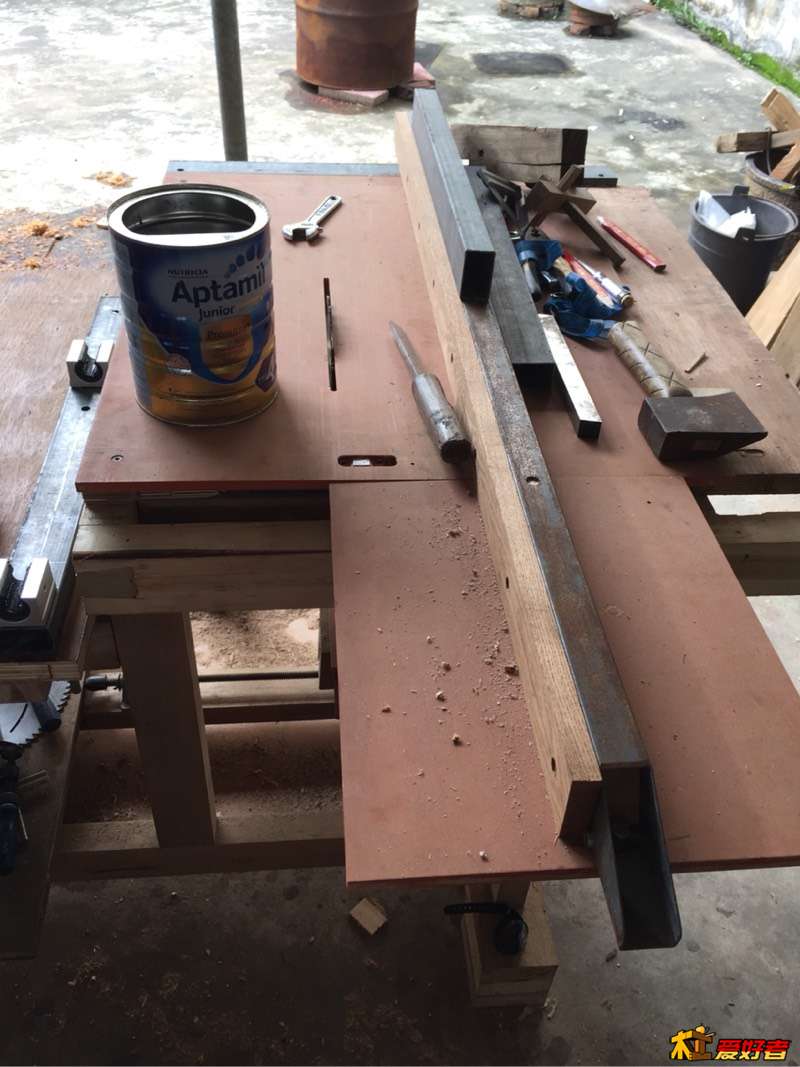

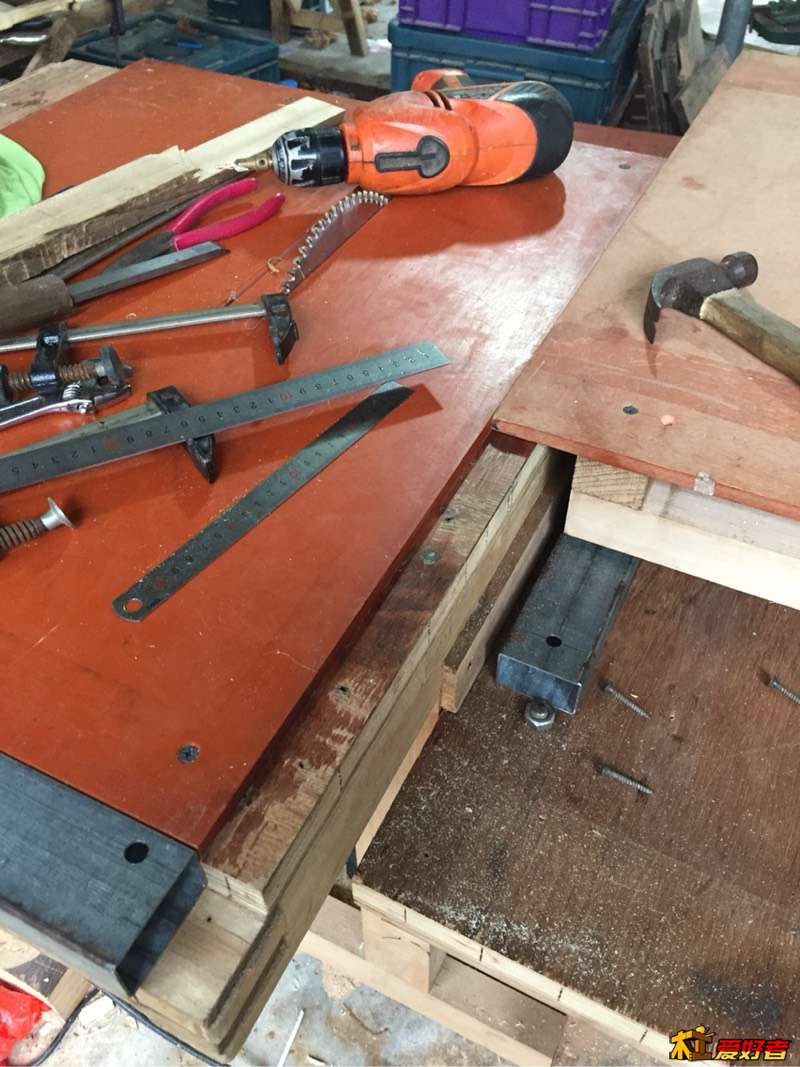

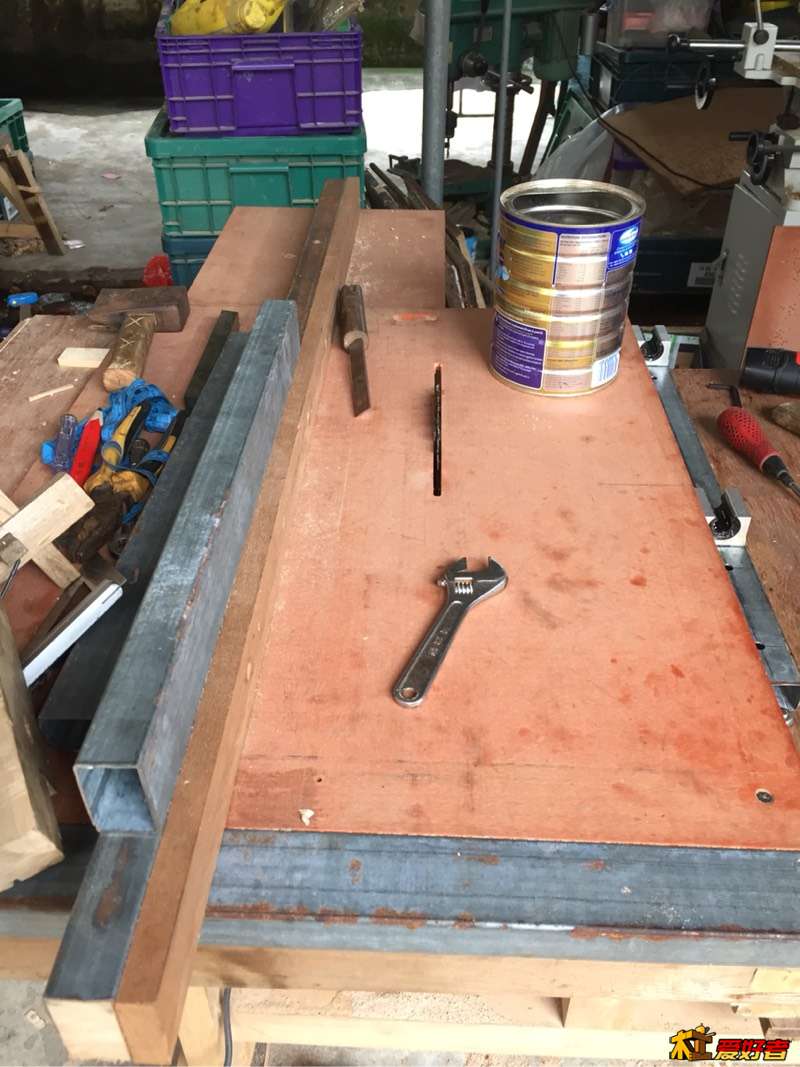

做的时间太长了，相片不好找，大伙轻拍，七寸圆锯，设计用12寸锯片，现在用10寸摆动一毫米左右，以后再调调法兰


- u. ?& j* @- j3 q( L, s
! p; C. |7 _5 b) P

* p; F2 X0 D9 d: O9 L( I- G7 j6 q

勾魂天使

0 x' B3 R- |% g. l7 J" w) [

; @& f; |9 s3 \

5 \) h4 I9 [( L& Y

勾魂天使

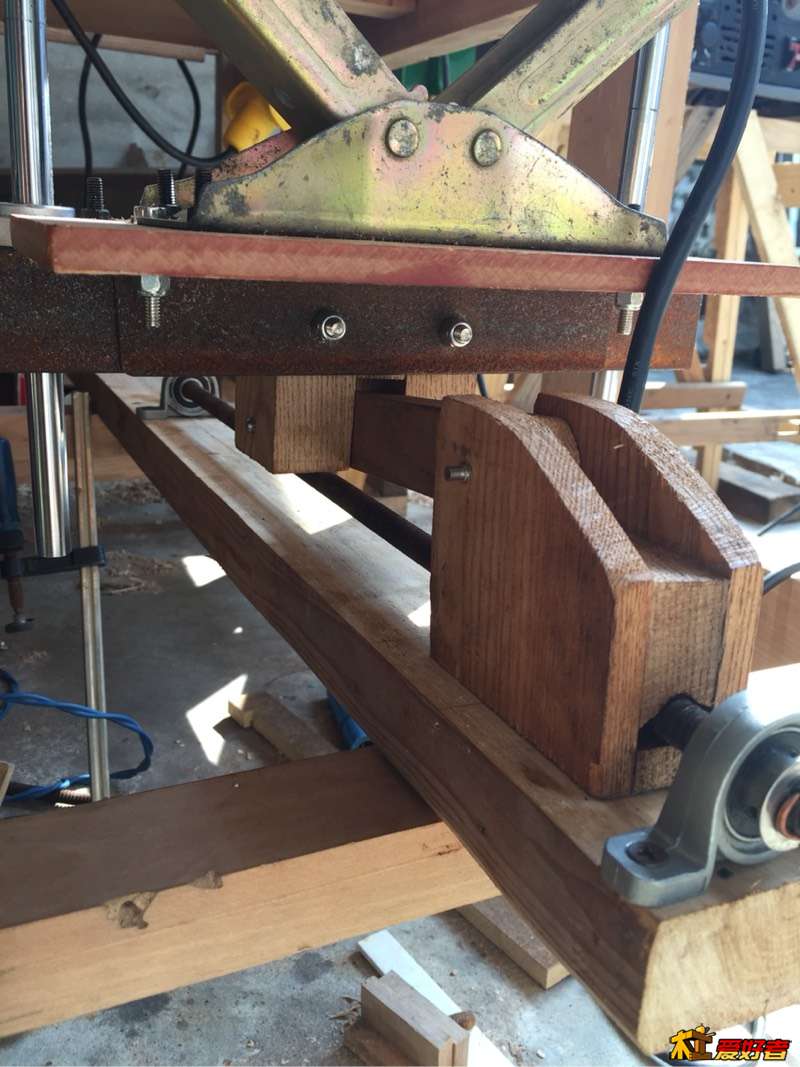

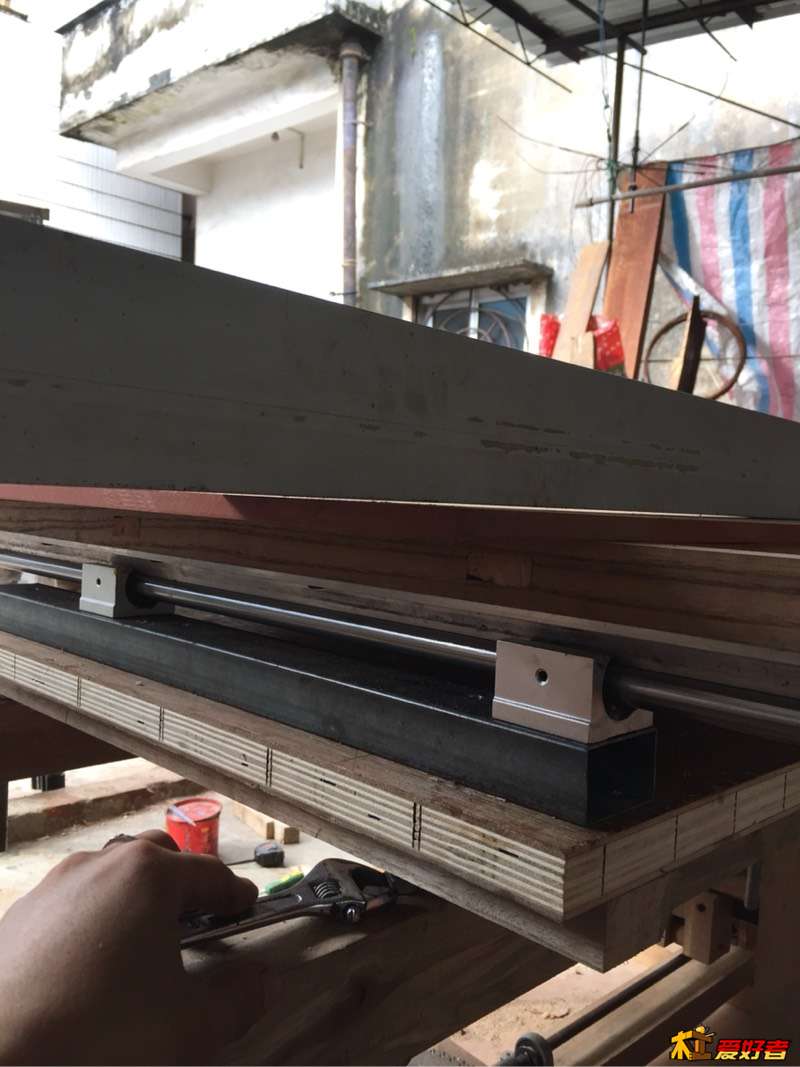

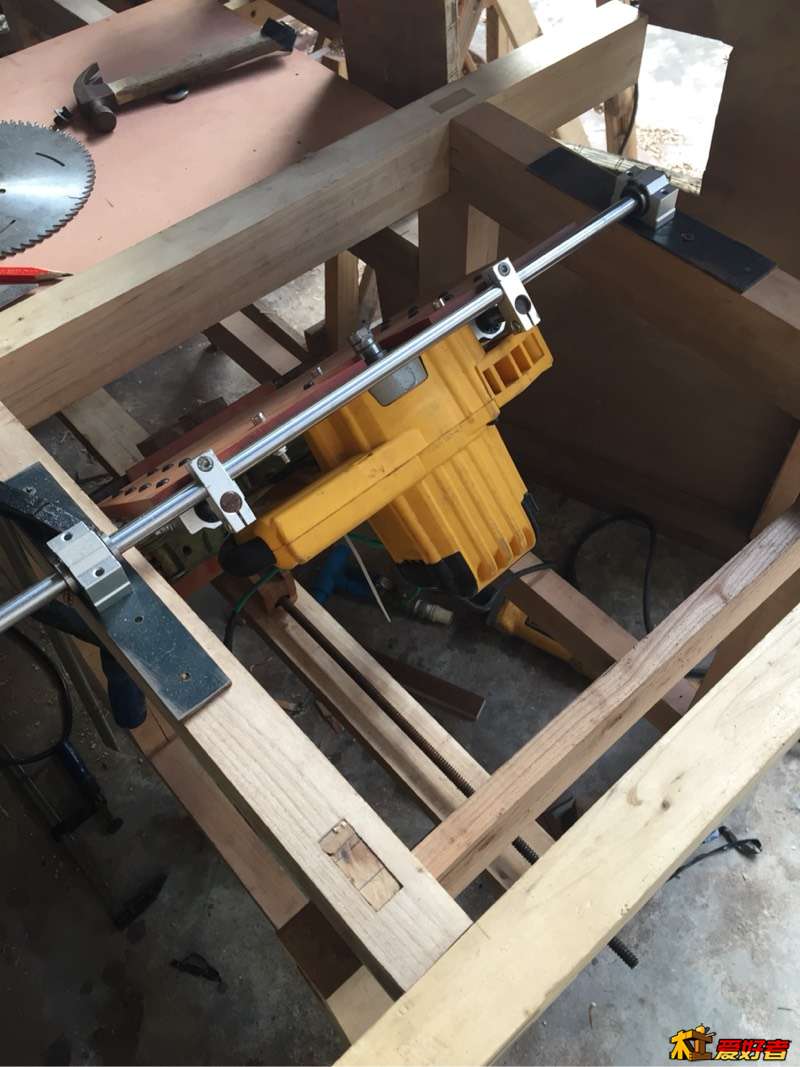

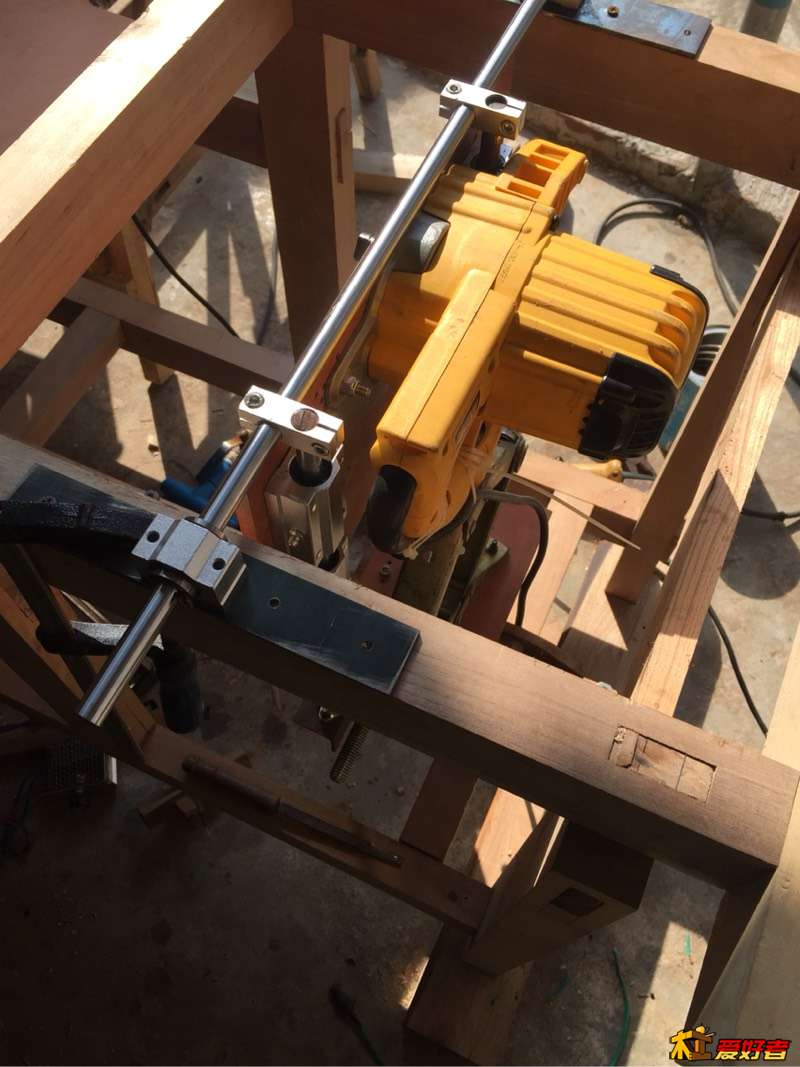

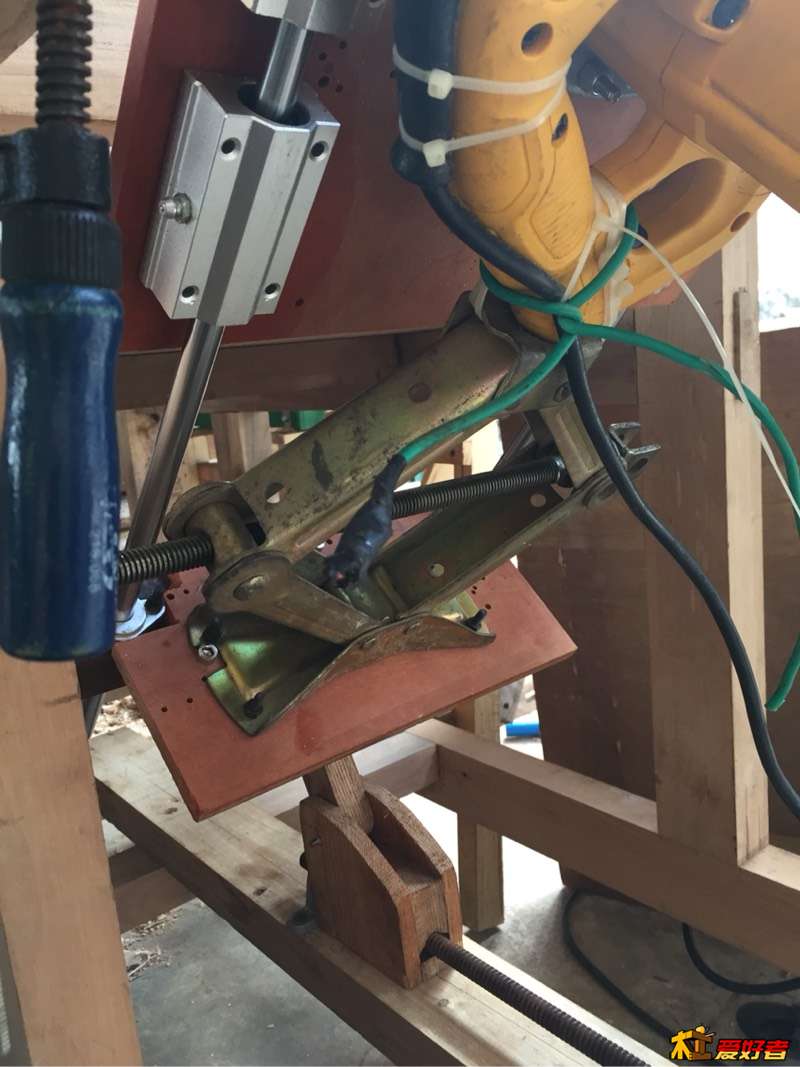

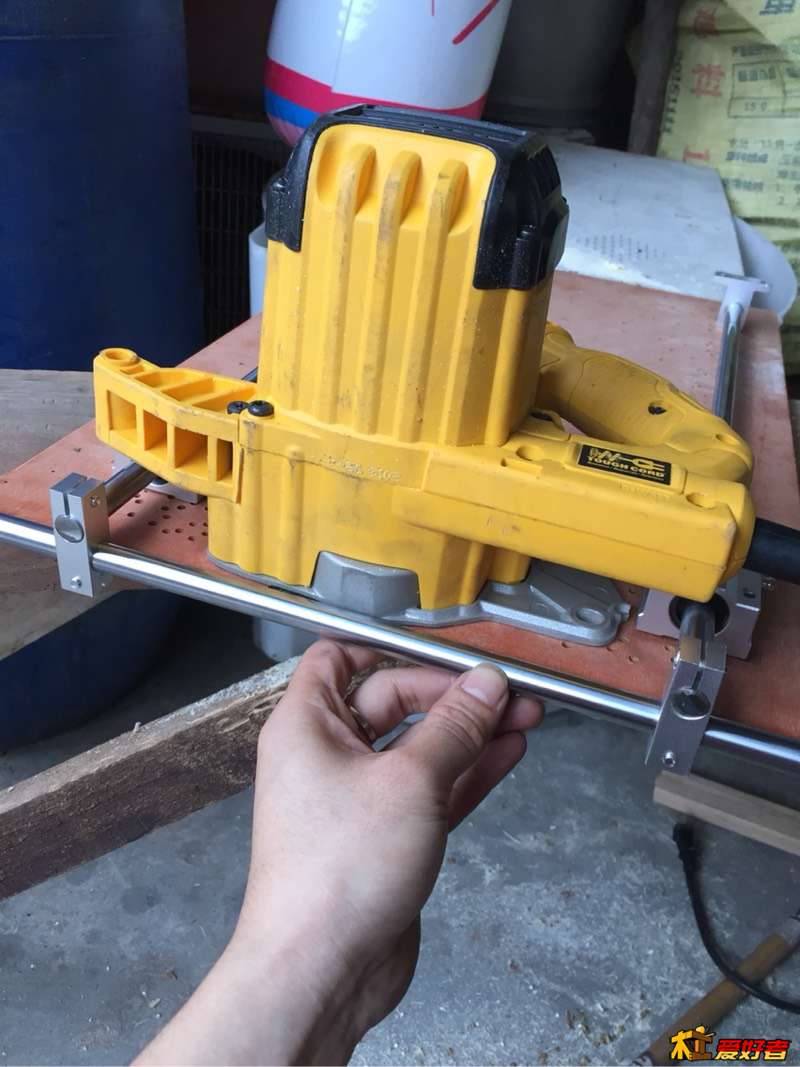

再补点，两边的轴承改直线轴承了，增加了一厘米左右的切高
, S7 |) W4 y. k# b. j

1 b& L/ A0 ~1 n5 ]$ l1 I2 x


4 b0 P) r$ [7 Y; h! t

勾魂天使

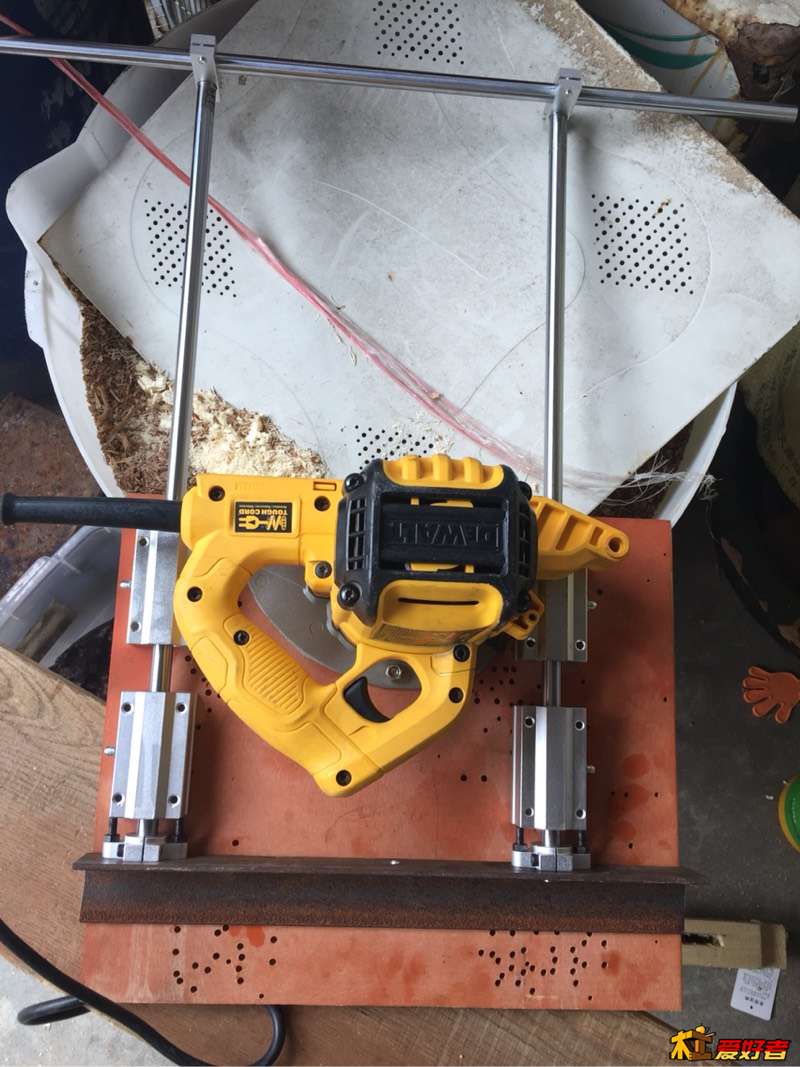

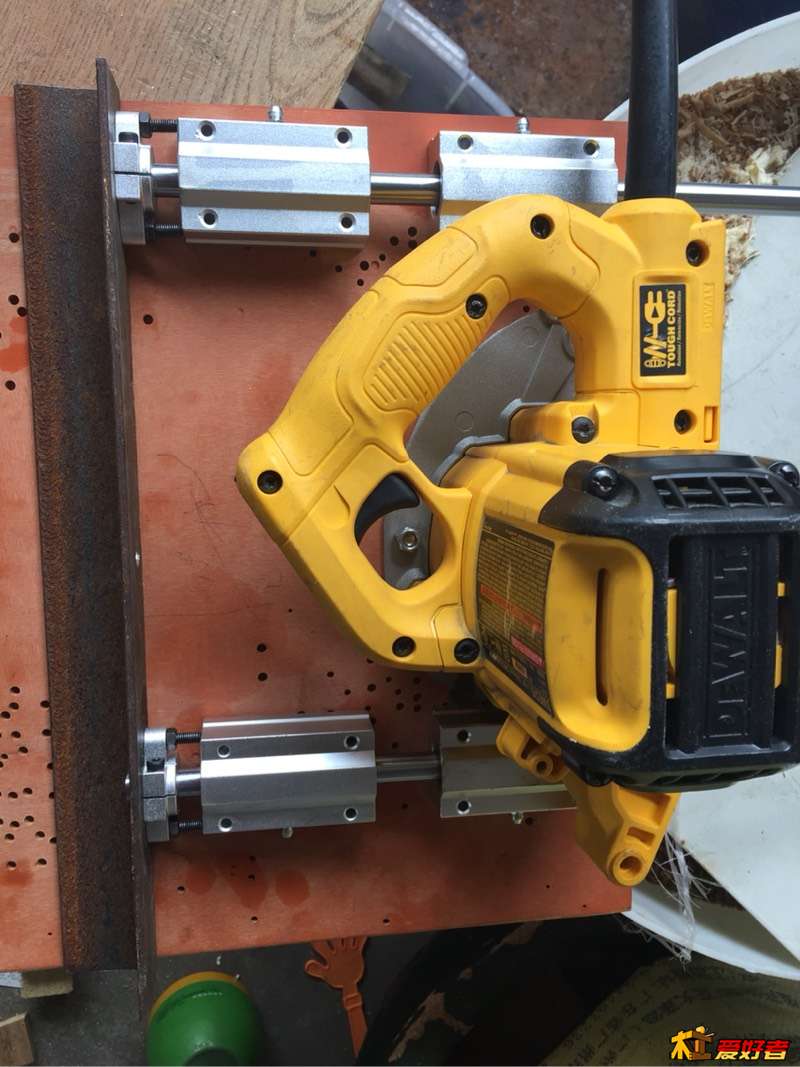

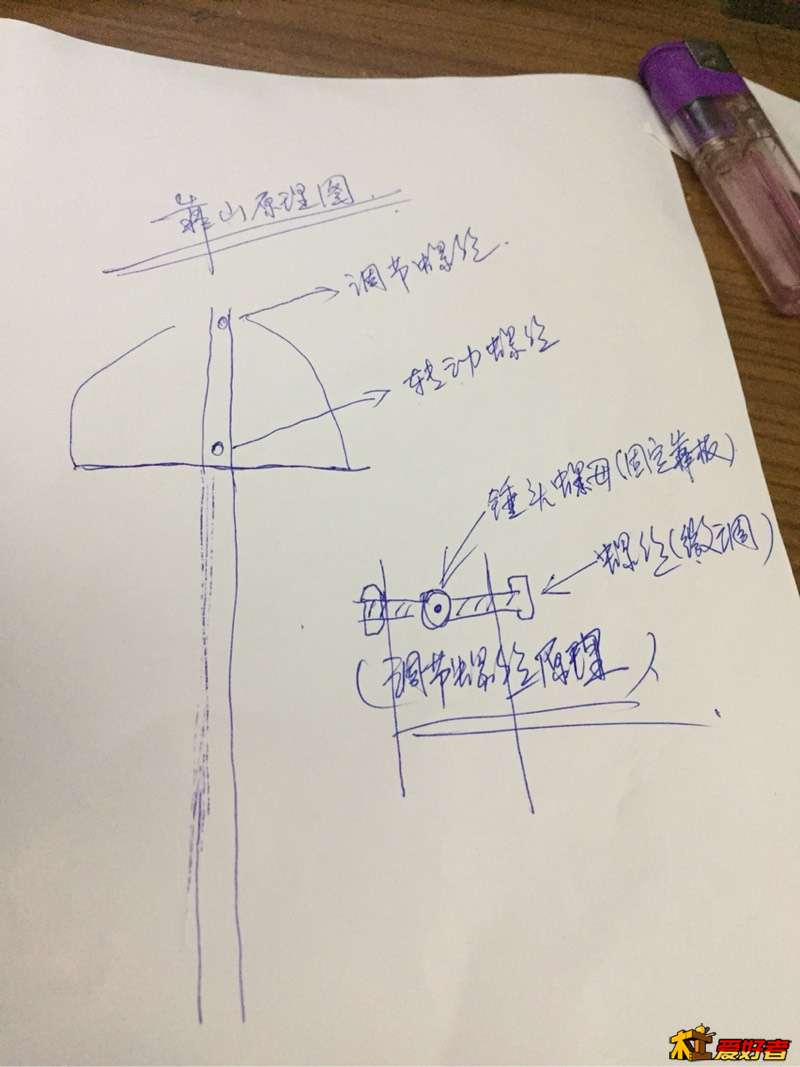

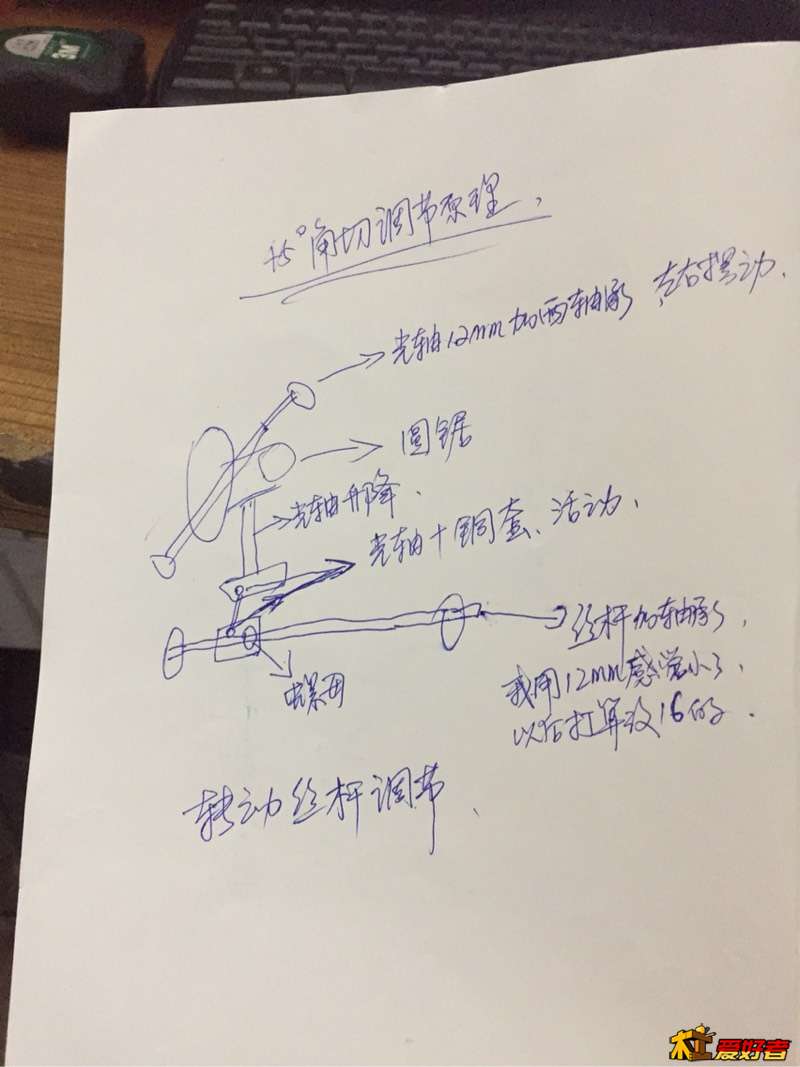

简单画下原理，希望能看懂

7 x9 N7 \2 H6 d" s

勾魂天使

长治市一闲人 发表于 2017-7-8 21:18
跟着高人长知识

+ G3 \; L. q6 o  }不高不高
