前辈们好啊！我设计了3040，麻烦前辈们给指点一下，谢谢啦！

abelchiu

zlp88000 发表于 2017-6-29 10:20
買的其實也不錯 不過在細節問題上總是 偷懶 結果出來的 各個都不是啥好的很的東西。。自己畫圖製作的話  ...

木友是哪里人
6 e3 i" C6 y& G

darkstar

lovecat99 发表于 2017-6-29 09:10
非常感谢您 还给我画了图 我很同意您的想法和设计
/ r) R3 J; t4 ~; q( j2 w! b3 h" B

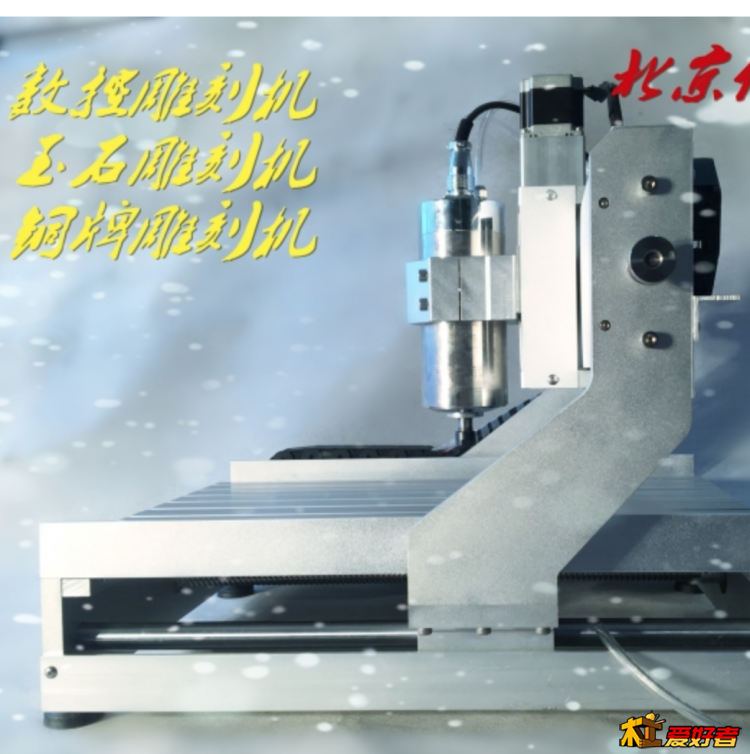

我看有卖的机器立柱是这样的 跟我的设计差不多 那 ...

: w% K( u- p. r" F6 b1 o5 N又宽又厚，笨重不说，定位全靠螺栓，这垂直度，平行度能保证？你买回去只是加工木牌什么的工艺品也就算了，那些东西只是要求分辨率对精度要求不高，可是如果你是要做些要组装配合的零件或是要上5轴这些要求精度的，光是调精度就烦死，要来来回回的拆，不断的垫铜皮调整。而且螺栓正确的使用方法是承受拉力，而不是剪切力。
& i- Q% C9 Y+ V1 Z. t' V+ ?, M卖的设计未必是合理的，往往都是加工最节省的，你自己加工，当然是要多花些心思设计，让机器精巧合理，组装调试方便，能扩展升级才是省钱的正道。否则很容易烂尾。
. O4 K: }- H- q  d& X/ f$ G
1 s+ W+ I* ~- k7 R+ m建议你设计的再详细点，把限位，拖链全都设计上去，如果想上五轴的，都事先设计考虑好，别看这些零零碎碎，设计的时候不以为然，以为是小事，后面安装的时候再打补丁，琐碎的工作量有的你头大了，还不好看。
" w2 e0 @  V6 x; r' O
2 z  L1 j; O1 q' f$ `' X; O+ U( g
2 B( M0 m- k0 R0 C

darkstar

wsddwdxs 发表于 2017-6-29 12:43
不要考虑螺丝结合面位移，不专业干机械这行就是这样考虑的多余。全世界都这么做，要是有问题也不会用这么 ...

谁说螺栓锁定会移动了？我说的是定位面、定位面、定位面，懂吗？两个零件配合，怎么保证垂直、平行？靠你那螺丝孔？你看看你买的方轨，再去百度搜一下看看方轨是如何安装的，滑块是如何安装的，就知道什么是定位面了。

darkstar

wsddwdxs 发表于 2017-6-29 12:30
别费劲弄这些，真没必要。几万 几百万的机器我都见过，根本没这样，也不会有人这样做，可以说是外行人一 ...

( c; h4 C' X2 Q你这个内行竟然不懂什么是定位面吗？我说的是定位面、定位面、定位面，懂吗？两个零件配合，怎么保证垂直、平行？就一个水平底面有基准，其他方向上的就靠你那螺丝孔定位？还是说靠你安装的时候塞铜皮？你看看你买的方轨，再去百度搜一下看看方轨是如何安装的，滑块是如何安装的，就知道什么是定位面了。还说你见过几百万的机器，几千万的机器的柱、梁里面也是用加强筋的办法靠结构设计来保证强度减轻重量。一个外行来这丢人现眼。
$ ?$ f* J. _* u& m+ T/ S

wsddwdxs

darkstar 发表于 2017-6-30 09:00
! N5 P) f! E9 r3 `+ n- `; |* p6 p谁说螺栓锁定会移动了？我说的是定位面、定位面、定位面，懂吗？两个零件配合，怎么保证垂直、平行？靠你 ...

$ {7 R3 p0 q* K7 [行了 懒得理你，自己想怎么做就怎么做吧

zlp88000

abelchiu 发表于 2017-6-30 04:51
7 C- D# M. l6 x6 B) A( B木友是哪里人

陝西 宝鸡 的啊。你呢
, ]5 C2 [) `- c

abelchiu

zlp88000 发表于 2017-6-29 19:28
陝西 宝鸡 的啊。你呢

! k! L' T7 M6 R% x2 S" N/ C& Y香港的，看到繁体还以为你也是，心想：哇靠，傍到大神大腿了！

zlp88000

abelchiu 发表于 2017-6-30 21:35
0 i+ Y  |; z" G5 j香港的，看到繁体还以为你也是，心想：哇靠，傍到大神大腿了！

7 I) P' p0 \, Y: `5 u哇哈哈哈 我名字下面不是有 地區標籤的嘛。。。陝西 寶雞的。。。。哈哈哈哈 小地方啦。。。比香港繁榮程度差太多。。。。。

abelchiu

- B6 X) g& b& M, f6 n

zlp88000 发表于 2017-6-30 05:57
哇哈哈哈 我名字下面不是有 地區標籤的嘛。。。陝西 寶雞的。。。。哈哈哈哈 小地方啦。。。比香港繁榮程 ...

2 n& M' Z, A- j! c繁荣与老百姓无关，也是然并卯。想在某宝入手这个，望大神指点下。都是行程3020，功率800w，光轴Z16Y16Z12，1605滚珠丝杆，水冷。但是重量35kg比43kg,只是机器rmb3600比rmb6500。这差在哪里啊？某宝雕刻机买得过吗？我都晕了，又好像都是同一个卖家。
( a3 u' g! x* U, Y

zlp88000

abelchiu 发表于 2017-6-30 22:19
繁荣与老百姓无关，也是然并卯。想在某宝入手这个，望大神指点下。都是行程3020，功率800w，光轴Z16Y16Z1 ...

) I2 k' e# q  \5 o( n! |說實話 這倆都不咋地。。16 的光軸 說白了根本不能承重的。。這種 用不久 光軸一旦變形 那麼滑動時候磨損巨大。幾百小時 估計就得換。。。。。。 光軸機 最少光軸也是得帶鋁拖的。。才行。這種懸空光軸 你想自己換成帶鋁拖光軸 都沒辦法換 坑的要死。。要我建議是別買的。。

& U. ]3 M: M& W, h: C/ D而且你這種小機器 我建議你買  愛尚雕刻機 鑄鐵件 30 30 的貌似也才 3000 塊錢。自己加方軌 下來也就 5000 多吧。但是那個我這有人買過。質量和精度都很好。。全部都弄好了 打孔什麼的 直接買 標準件安上就行。。
2 r( U0 j5 w% U5 E
1 X6 `; c) q8 _# k9 j不過據說 下面那家 的售後不錯。。。至於機器。。光軸那麼細的。。上滾珠絲杠也是浪費。。。。。
7 g$ K0 E+ e$ ~
9 V' l' _& w+ s4 m2 x你真想如這坑。看你想幹什麼用了。。要是只弄木頭玩玩。這倆 除了售後看機器都是差不多的 無非是組裝和加工時候的精度 還有點差別。。要是想做金屬件 就算是 鋁的。。這種機器都干不了多久 就會完蛋的。。。。。。

zlp88000

abelchiu 发表于 2017-6-30 22:19
$ ~4 y: H+ _) E& ^繁荣与老百姓无关，也是然并卯。想在某宝入手这个，望大神指点下。都是行程3020，功率800w，光轴Z16Y16Z1 ...

這倆幾千的最大區別就在於 上面的你得自己準備電腦 安裝控制軟件 才能驅動機器。。
下面的貴的在於 估計板子能厚點。售後好點  然後 下面的自己帶控制電路和控制電腦。。相對於不會電腦的 下面的更簡單 更傻瓜操作 買回去就能用。。。。應該就是這麼個區別啦。。其他的 估計也不會有啥區別。。。。。。
, W0 C3 S3 W2 c
+ X. M$ m- T% |5 v

abelchiu

zlp88000 发表于 2017-6-30 10:16
8 V6 r  T( C  X' ^* y# T8 L: l1 q這倆幾千的最大區別就在於 上面的你得自己準備電腦 安裝控制軟件 才能驅動機器。。
下面的貴的在於 估計 ...

+ u7 O: h6 O1 B+ r& o! ~; l: B那就是說只考慮樓主圖片中的方軌。自行組建行程大小相若的機器，成本大概多少？如果固定主機，ZY移動是否可以用16或者更大圓光軸？因為我只加工红木，15X10X5行程足够。有想过把旧的玩具雕刻机，照做一个主机800W的，機架自行焊接，主轴只Z移动，最主要問題是什麼？多謝指教。
  g3 h+ \9 }& t- E, u
* r# V- c. I# O  I; d# L; V

abelchiu

zlp88000 发表于 2017-6-30 10:16
這倆幾千的最大區別就在於 上面的你得自己準備電腦 安裝控制軟件 才能驅動機器。。
下面的貴的在於 估計 ...

8 m3 R0 q) @' L某寶有整套控制系統。控制主機功率不同，如何連結電路板，如何調整不懂。電腦其他都多少了解一點。

lovecat99

zlp88000 发表于 2017-6-30 02:20
" _5 s( a$ l6 z) d5 E% Q$ I: X買的其實也不錯 不過在細節問題上總是 偷懶 結果出來的 各個都不是啥好的很的東西。。自己畫圖製作的話  ...

谢谢zlp88000前辈给了这么多宝贵的建议

+ |4 E" |0 T9 I2 P9 g8 v9 F1 ?, Y0 `我就去把螺栓这些设计改了
% B( a7 I. ?6 F4 E1 \; D8 N+ n

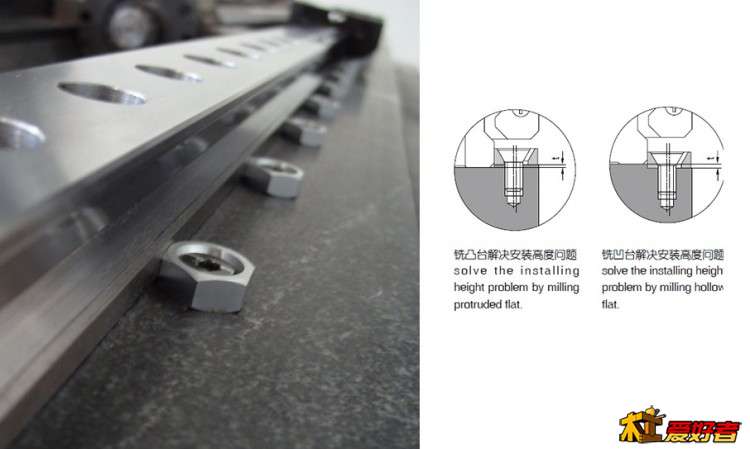

六角螺母那个我是用的“力骛力平压块”，作用类似于锥形螺丝加援助铁棍，用来预紧导轨，
不知道您用过没，这种压块效果怎么样？我看它的设计觉得不错，想先试试，不行再换成小圆铁柱的。
( z& N: U. u/ ~9 W9 x% e

1 c- \! u* r0 z4 {, A( L. [! u
再次感谢前辈，您费心了

lovecat99

770k 发表于 2017-6-29 17:15
# r) P1 R, k, M: U2 p4 D* @全钢实心的绝不会100KG，另外不超1.5万就算很正常。

谢谢您啦
8 B! D5 [, f& _/ O6 `您的意思是全钢机的重量不止100kg哈？我用SW大概算了一下，如果全是45钢来做，要300+kg。
2 P5 t  X1 W7 ]$ n2 W( w重量我倒是无所谓，我只担心我们家的楼板承不承得住？

您说不超1.5万就正常，我就明白了。
; L! a7 `. R2 c; ~4 A4 T
0 g3 y% N9 q1 p谢谢您啦
