发表于 2017-6-30 02:20:12
|
显示全部楼层
本帖最后由 zlp88000 于 2017-6-30 02:28 编辑 4 \9 [3 }" w( t2 }
' @) `" \! d- D* f$ s買的其實也不錯 不過在細節問題上總是 偷懶 結果出來的 各個都不是啥好的很的東西。。自己畫圖製作的話 可以很容易的修正這些個小漏洞是很不錯的選擇 前提是有足夠能力的金屬加工 不然不如直接買的。。
; A2 k2 j2 V& q. D0 l! I$ ^; b, l, u& @& O6 |5 f$ }5 z

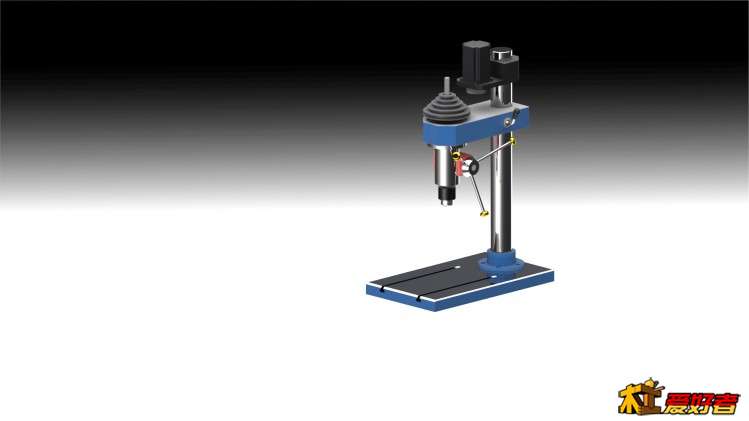

主軸 建議用 低速大扭力電機 比如 工業縫紉機節能伺服電機 就很好 帶個 爽皮帶輪1比1速度和1比4 5 速度的。。只要換皮帶就可以快速更換速度 而且這種電機扭力很大 還便宜 壽命也長 和無動力主軸配合是很好的選擇。。4 H4 [8 v) _% p z/ U: h" M
. R( b% @: U1 ~/ B$ G, J- |
滾珠絲杠 端頭 你留的已經足夠多了。。其實5mm足以。然後 滾珠絲杠螺母 你想要精度的話就買 雙螺母的。是兩個螺母的長度 不過可以調整預壓 經過100小時使用以後 再重新調整一下預壓 幾乎可以達到 幾百小時內完全無間隙的狀態 不過需要一定的技術能力 但是可以在現在的網絡上 查到相關調整參數。
5 u, T' V/ E6 K6 a; Z U O. w) d

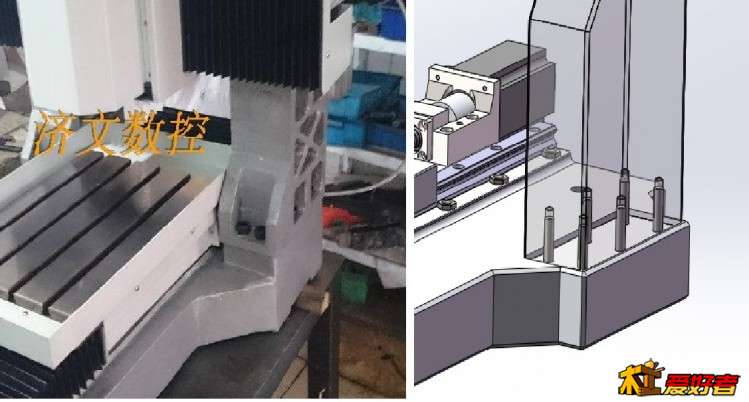

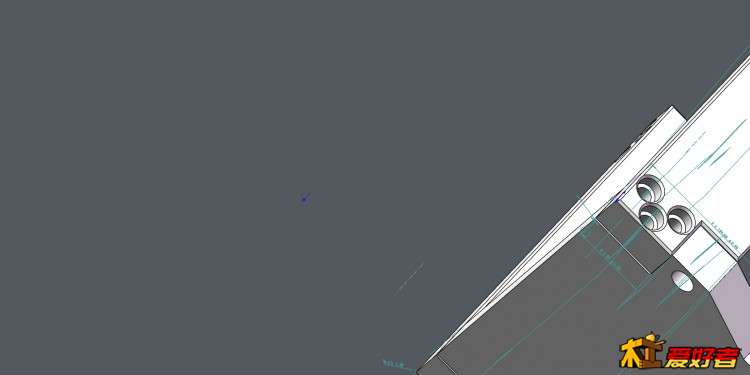

! G) _2 Z, x7 H$ t; E底座的話 能用大螺絲 不用小螺絲 這是機械設計的一個基本做法 一個 m12 的螺絲 絕對好過2個 m6的螺絲的禁錮能力。。 所以 你那底座鏈接那個多小螺絲 不如 5個 大螺絲。
- C& F1 G7 r6 y6 p& v- |' a, B0 g+ b+ u! `
然後 你的圖紙應該是 SW 繪製的吧。那麼 可以用 SW 自帶的 有限元分析 給你的機床做一下分析 主要是 靜態力 變形和 震動共振變形。能夠大量的優化結構 特別是螺絲的位置和螺絲的安裝方式。
7 V* d/ P% V6 ~6 e% R G: O

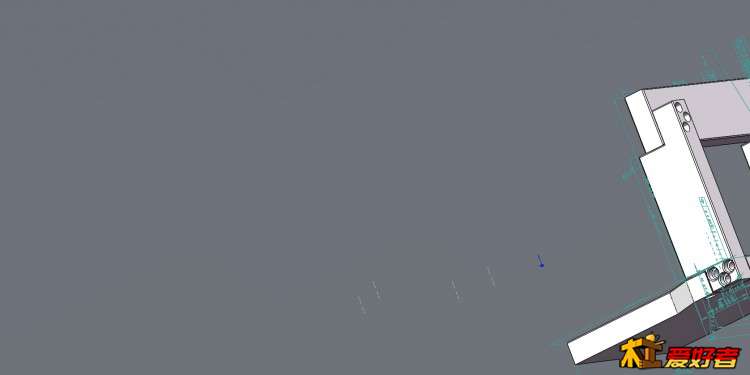

" r! N% i' B( b2 }/ @. B6 _那個龍門上的 3MM 的槽 最好別做 一旦加工不精準 哪怕只是小誤差 你強行安裝上去就有應力 而且你那螺絲也細 遵循上面那條 能用粗螺絲 別用細的。
8 ^( |- b! Z" F6 v6 `

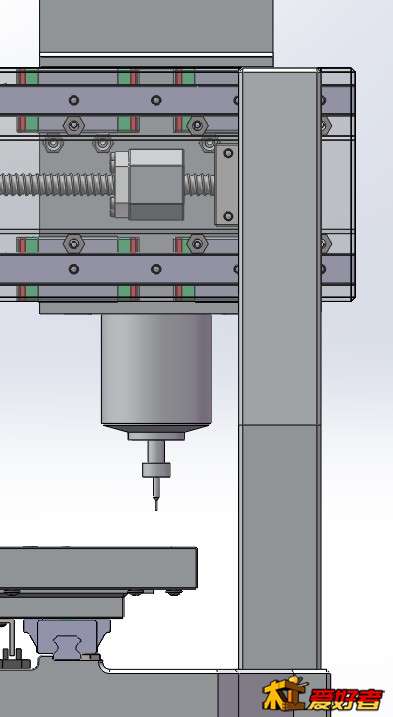

# M d& T. s/ d4 x3 H然後滑軌 旁邊的 六角螺母 看起來貌似是設計來 盯緊滑軌的。。但是這樣的是沒用的。。如果可以的話 軌道抬起來一些 在旁邊安裝 側面的緊固件螺絲孔 如果確實要你這樣的安裝加固位置。。那麼應該選擇 沉頭錐形螺絲和小圓柱鐵棍 來預壓緊固% K9 X. P. ^7 Q
* n1 }: d( x& [' u說的不太清楚 不過你應該去參考 直線導軌的安裝手冊 百度就肯定有。看看人家的 成熟設計下的 直線導軌的安裝和加緊方式 直接照著設計最好。
0 _$ c* Q1 Z0 G7 _1 N |
|
楼主: lovecat99
